উল্লম্ব+অনুভূমিক কম্পন উচ্চ ফ্রিকোয়েন্সি ভাইব্রেশন টেস্ট সিস্টেম মিল-এসটিডি স্ট্যান্ডার্ড পূরণ করে
পণ্যের বিবরণ
| কম্পন বল: | 30KN | আবেদন: | ব্যাটারি, অটো যন্ত্রাংশ |
|---|---|---|---|
| টেস্ট স্ট্যান্ডার্ড: | MIL-STD স্ট্যান্ডার্ড | ত্বরণ: | 100 গ্রাম |
| পরীক্ষা: | সাইন, এলোমেলো, শক | ইনপুট: | 1টি চ্যানেল |
| স্থানচ্যুতি: | 100 মিমি | কম্পনের দিক: | উল্লম্ব + অনুভূমিক কম্পন |
| বিশেষভাবে তুলে ধরা |
MIL-STD স্ট্যান্ডার্ড ভাইব্রেশন টেস্ট সিস্টেম,30KN উচ্চ ফ্রিকোয়েন্সি কম্পন টেস্ট সিস্টেম,উল্লম্ব অনুভূমিক কম্পন পরীক্ষার সরঞ্জাম |
||
পণ্য বিবরণ
এই উন্নত কম্পন পরীক্ষা সিস্টেমটি নিয়ন্ত্রিত পরীক্ষাগার পরিস্থিতিতে বাস্তব-বিশ্বের কম্পন পরিবেশের অনুকরণ করে, যা বিস্তৃত কম্পন পরীক্ষা অ্যাপ্লিকেশনের জন্য প্রভাব শক্তি এবং অপারেশনাল নির্ভরযোগ্যতার সুনির্দিষ্ট মূল্যায়নের সক্ষমতা প্রদান করে।
সাইনাসয়েডাল, র্যান্ডম, রেজোন্যান্ট সার্চ এবং ডেল, ক্লাসিক্যাল শক এবং রোড মডেল সিমুলেশনগুলি পুনরুত্পাদন করে, সিস্টেমটি পণ্যের গুণমান নিশ্চিতকরণ এবং নতুন পণ্য গবেষণা ও উন্নয়নের জন্য অপরিহার্য সহায়তা প্রদান করে।
অনুবর্তী মান: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, এবং আরও।
উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষা স্ট্যান্ড ES-30 ডেটাশিট (PDF) ডাউনলোড করুন
| মডেল |
রেটেড সাইন ফোর্স (N) |
রেটেড র্যান্ডম ফোর্স (N) |
ফ্রিকোয়েন্সি রেঞ্জ (Hz) |
রেটেড অ্যাক্সিলারেশন (m/s²) |
রেটেড স্পিড (m/s) |
রেটেড ডিসপ্লেসমেন্ট (p-p) mm |
সর্বোচ্চ। লোডিং (Kg) |
চলমান কয়েল (Kg) |
ডাইমেনশন অফ মুভিং কয়েল (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

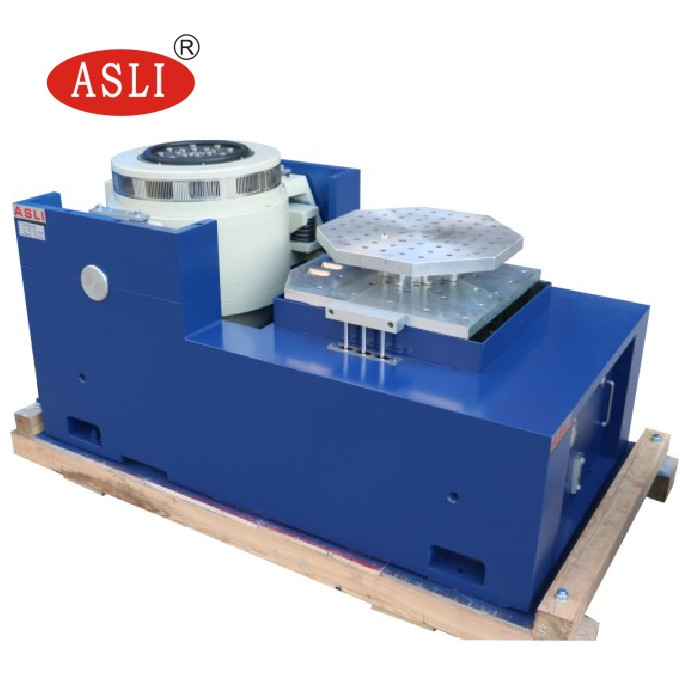

উল্লম্ব + অনুভূমিক উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষা সিস্টেমটি দীর্ঘ, দীর্ঘস্থায়ী অপারেশনের জন্য বিশেষভাবে তৈরি করা হয়েছে। উল্লম্ব এবং অনুভূমিক উভয় কম্পন মোড একটি কম্পন-প্রতিরোধী বেস স্থাপনের মাধ্যমে অর্জন করা হয়।
স্ট্যান্ডার্ড প্ল্যাটফর্মটি একটি উচ্চ-দক্ষতা এয়ারব্যাগ শক আইসোলেশন ডিভাইস দিয়ে সজ্জিত, যা বিল্ডিং কাঠামোর কম্পন সংক্রমণকে কমিয়ে দেয়। বেশিরভাগ ক্ষেত্রে, অতিরিক্ত ভিত্তির প্রয়োজন হয় না।

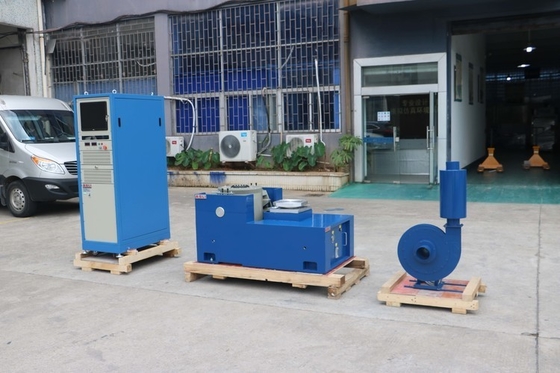

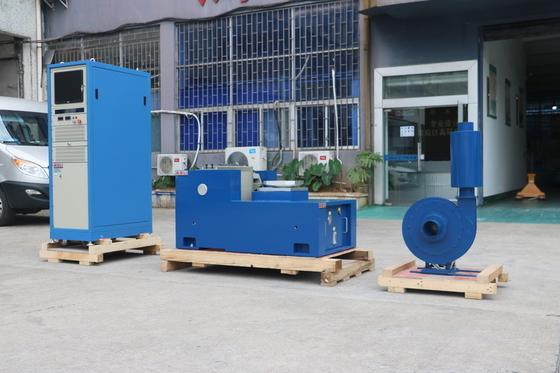

একটি সম্পূর্ণ কম্পন পরীক্ষা সিস্টেমে একটি শেকার, পাওয়ার অ্যামপ্লিফায়ার এবং কম্পন পরিমাপ নিয়ন্ত্রণ ব্যবস্থা অন্তর্ভুক্ত থাকে। এটি প্রাসঙ্গিক জাতীয় এবং আন্তর্জাতিক মানগুলির সাথে সঙ্গতি রেখে ডিজাইন করা হয়েছে — MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, এবং BS সহ — পণ্যের গুণমান পরিদর্শন প্রোটোকল স্থাপনের জন্য সম্পূর্ণ প্রযুক্তিগত সহায়তা প্রদান করে।
- প্রযুক্তিগত পরামর্শ: পরীক্ষা পদ্ধতি নির্দেশিকা, পরীক্ষাগার পরিকল্পনা, এবং সুপারিশ
- সরঞ্জাম নির্বাচন: নির্বাচন স্কিম এবং FAQ সহায়তা
- পণ্য পরীক্ষা স্কিম ডিজাইন
- গ্রাহক যোগাযোগ এবং অগ্রগতি প্রতিবেদন
- প্রযুক্তিগত প্রশিক্ষণ: সরঞ্জাম পরিচালনা, দৈনিক রক্ষণাবেক্ষণ, সাধারণ ত্রুটি নির্ণয়, এবং সমস্যা সমাধান
- প্রযুক্তিগত সহায়তা: গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে বিশেষায়িত প্রদত্ত পরিষেবা উপলব্ধ
FAQ:
প্রশ্ন ১: ইলেকট্রোডাইনামিক ভাইব্রেশন শেকার কী?
উত্তর: একটি ইলেকট্রোডাইনামিক ভাইব্রেশন শেকার হল একটি পরীক্ষা ব্যবস্থা যা পণ্যগুলি পরিবহন, পরিচালনা বা পরিষেবার সময় যে কম্পন পরিস্থিতির সম্মুখীন হতে পারে তার অনুকরণ করতে ব্যবহৃত হয়। এটি নির্ভরযোগ্যতা, স্থায়িত্ব এবং যোগ্যতা পরীক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়।
প্রশ্ন ২: কোন পণ্যগুলি পরীক্ষা করা যেতে পারে?
উত্তর: এটি ইলেকট্রনিক উপাদান, স্বয়ংচালিত যন্ত্রাংশ, ব্যাটারি, মহাকাশ উপাদান, বৈদ্যুতিক পণ্য, প্যাকেজিং, যোগাযোগ সরঞ্জাম এবং কম্পন পরীক্ষার প্রয়োজন এমন অন্যান্য পণ্যের জন্য ব্যবহার করা যেতে পারে।
প্রশ্ন ৩: শেকার কোন কম্পন পরীক্ষাগুলি সম্পাদন করতে পারে?
উত্তর: সিস্টেম কনফিগারেশনের উপর নির্ভর করে, এটি সাইন কম্পন, র্যান্ডম কম্পন, শক টেস্টিং, রেজোন্যান্স সার্চ, ফ্রিকোয়েন্সি সুইপ এবং অন্যান্য প্রোগ্রামযোগ্য কম্পন পরীক্ষা সম্পাদন করতে পারে।
প্রশ্ন ৪: সর্বোচ্চ পরীক্ষার ফ্রিকোয়েন্সি কত?
উত্তর: সর্বোচ্চ ফ্রিকোয়েন্সি মডেল এবং কনফিগারেশনের উপর নির্ভর করে। বিভিন্ন ফ্রিকোয়েন্সি প্রয়োজনীয়তার জন্য বিভিন্ন শেকার মডেল উপলব্ধ। অনুগ্রহ করে আপনার প্রয়োজনীয় ফ্রিকোয়েন্সি রেঞ্জ প্রদান করুন যাতে আমরা একটি উপযুক্ত মডেল সুপারিশ করতে পারি।
প্রশ্ন ৫: আমি কীভাবে সঠিক শেকার মডেল নির্বাচন করব?
উত্তর: প্রধান কারণগুলির মধ্যে রয়েছে:
- সর্বোচ্চ নমুনার ওজন
- নমুনার মাত্রা
- প্রয়োজনীয় কম্পনের দিক
- ফ্রিকোয়েন্সি রেঞ্জ
- সর্বোচ্চ অ্যাক্সিলারেশন
- ডিসপ্লেসমেন্ট
- প্রয়োজনীয় কম্পন পরীক্ষা মান
এই প্যারামিটারগুলির উপর ভিত্তি করে, আমরা একটি উপযুক্ত শেকার সিস্টেম সুপারিশ করতে পারি।
প্রশ্ন ৬: শেকার কি উল্লম্ব এবং অনুভূমিক উভয় কম্পন সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। কনফিগারেশনের উপর নির্ভর করে, সিস্টেমটি একটি উল্লম্ব পরীক্ষা সেটআপ, অনুভূমিক পরীক্ষা সেটআপ, বা উভয় সহ সরবরাহ করা যেতে পারে।
প্রশ্ন ৭: এটি কি র্যান্ডম কম্পন পরীক্ষা সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। PSD-ভিত্তিক পরীক্ষা প্রোফাইল সহ র্যান্ডম কম্পন পরীক্ষার জন্য একটি উপযুক্ত কম্পন কন্ট্রোলার কনফিগার করা যেতে পারে।
প্রশ্ন ৮: এটি কি শক পরীক্ষা সম্পাদন করতে পারে?
উত্তর: হ্যাঁ, যদি নির্বাচিত শেকার সিস্টেমের প্রয়োজনীয় শক প্রোফাইলের জন্য পর্যাপ্ত ফোর্স, ডিসপ্লেসমেন্ট এবং অ্যাক্সিলারেশন ক্ষমতা থাকে।
একটি ইলেকট্রোডাইনামিক ভাইব্রেশন শেকার উচ্চ-ফ্রিকোয়েন্সি কম্পন পরীক্ষার জন্য বেশ কয়েকটি সুবিধা প্রদান করে:
- প্রশস্ত ফ্রিকোয়েন্সি রেঞ্জ: কম-ফ্রিকোয়েন্সি এবং উচ্চ-ফ্রিকোয়েন্সি উভয় কম্পন পরীক্ষার জন্য উপযুক্ত, বিশেষ করে ইলেকট্রনিক এবং স্বয়ংচালিত উপাদানগুলির জন্য।
- উচ্চ নিয়ন্ত্রণ নির্ভুলতা: ফ্রিকোয়েন্সি, অ্যাক্সিলারেশন, ডিসপ্লেসমেন্ট, বেগ এবং পরীক্ষার সময়কাল নির্ভুলভাবে নিয়ন্ত্রণ করা যেতে পারে।
- দ্রুত প্রতিক্রিয়া: ইলেকট্রোডাইনামিক ড্রাইভ সিস্টেম নিয়ন্ত্রণ সংকেতের প্রতি দ্রুত সাড়া দেয়, যা সুইপ কম্পন পরীক্ষার জন্য উপযুক্ত করে তোলে।
- স্থিতিশীল কম্পন আউটপুট: ক্লোজড-লুপ নিয়ন্ত্রণ পরীক্ষার সময় স্থিতিশীল কম্পন স্তর বজায় রাখতে সহায়তা করে।
- প্রোগ্রামযোগ্য পরীক্ষা: ফ্রিকোয়েন্সি রেঞ্জ, সুইপ রেট, অ্যাক্সিলারেশন এবং চক্রের সংখ্যাগুলির মতো পরীক্ষার প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে প্রোগ্রাম করা যেতে পারে।
- উচ্চ-ফ্রিকোয়েন্সি পরীক্ষার জন্য উপযুক্ত: বিশেষ করে PCB/PCBA, স্বয়ংচালিত ইলেকট্রনিক্স, সেন্সর, সংযোগকারী, ব্যাটারি এবং অন্যান্য ইলেকট্রনিক উপাদানগুলির জন্য উপযুক্ত।
- উচ্চ অটোমেশন: পরীক্ষার দক্ষতা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে পরীক্ষার প্রোগ্রামগুলি সংরক্ষণ এবং স্বয়ংক্রিয়ভাবে কার্যকর করা যেতে পারে।
আমাদের উচ্চ ফ্রিকোয়েন্সি ভাইব্রেশন শেকার সম্পর্কে আরও তথ্যের জন্য, অনুগ্রহ করে আমাদের আপনার জিজ্ঞাসা পাঠান। আমরা আপনার নির্দিষ্ট পরীক্ষার প্রয়োজনীয়তাগুলির সাথে সহায়তা করতে পেরে খুশি।
