অটো যন্ত্রাংশের জন্য JIS D1601 ল্যাব ভাইব্রেশন টেস্টিং সিস্টেম 380V

ব্র্যান্ডের নাম: ASLI
মডেল নম্বর: ES-3
উৎপত্তি স্থান: চীন
সার্টিফিকেশন: CE
ন্যূনতম অর্ডার পরিমাণ: 1
দাম: USD 20000~50000
সরবরাহ ক্ষমতা: প্রতি মাসে 30 সেট
ডেলিভারি সময়: আমানতের পরে 30-35 কাজের দিন
পেমেন্ট শর্তাবলী: টি/টি
স্ট্যান্ডার্ড প্যাকেজিং: এক্সপোর্ট স্ট্যান্ডার্ড প্লাইউড কেস
ট্যাগ

ই এম তিনটি অক্ষ কম্পন শেকার টেবিল

5Hz কম্পন শেকার টেবিল

5Hz উচ্চ ফ্রিকোয়েন্সি কম্পন শেকার

পণ্যের বিবরণ

সাইন ফোর্স: 3000N গতি: 1.6m/s
কম্পনের দিক: উল্লম্ব ত্বরণ: 100 গ্রাম
ফ্রিকোয়েন্সি: 3~3500HZ শক্তি: 380v 3 ফেজ
স্থানচ্যুতি: 25 মিমি
বিশেষভাবে তুলে ধরা

JIS D1601 ভাইব্রেশন শেকার টেবিল

,

ভাইব্রেশন টেস্টিং সিস্টেম 380V

,

JIS D1601 ভাইব্রেশন টেস্টিং সিস্টেম

পণ্য বিবরণ

প্রয়োগ

আমরা ইলেক্ট্রোডাইনামিক হাই ফ্রিকোয়েন্সি কম্পন পরীক্ষক / হাই ফ্রিকোয়েন্সি কম্পন ক্লান্তি পরীক্ষক সিরিজের পণ্য প্রস্তুতকারক।আমাদের সিস্টেম একটি দ্বৈত চৌম্বকীয় সার্কিট কাঠামো সহ উন্নত আধুনিক প্রযুক্তি গ্রহণ, স্ব-উত্পাদিত কঙ্কাল কর্ম বৃত্ত, বায়ুবাহিত সমর্থন, রোলার bearings এবং রৈখিক গাইডিং, এবং trunnion বিচ্ছিন্নতা। এই সিস্টেম X, Y,Z তিন অক্ষের সিনোসাইডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড এলোমেলো কম্পন পরীক্ষা, পাশাপাশি ক্লাসিকাল পলস টেস্ট (হাফ-সাইনস, ট্রাপিজয়েডাল, সিজ টুথ ওয়েভ) এবং শক রেসপন্স স্পেকট্রাম টেস্ট।

এই পণ্যগুলি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক যন্ত্রপাতি, গৃহ সরঞ্জাম এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

সিই অনুমোদিত কম্পন পরীক্ষার সিস্টেম ইলেক্ট্রো ডাইনামিক শেকারের বৈশিষ্ট্য
  1. ভাল ডিজাইন ডায়নামিক বৃত্তাকার কঙ্কাল, একটি উচ্চ পর্যায় অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সঙ্গে।
  2. কম চৌম্বকীয় ফ্লাক্স ফুটো, কম্প্যাক্ট এবং যুক্তিসঙ্গত কাঠামো সহ দুটি চৌম্বকীয় সার্কিট ডিজাইন।
  3. সোজা এবং আমদানি-ভিত্তিক যৌগিক শরীরের অনমনীয়তা দিকনির্দেশের সাথে রকার রড রোলার bearings, চমৎকার অদ্ভুত লোড ক্ষমতা প্রদান করে।
  4. হরমোন ব্যবহারের জন্য নিবেদিত ট্রুনিয়ন বিচ্ছিন্নতা ভিত্তি, সুবিধাজনক মোবাইল ইনস্টলেশন সহ।
  5. উন্নত প্রযুক্তির মুভ-অ্যারোন্ড সিস্টেম গতিশীল বৃত্তের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
  6. নতুন নল নকশা শীতল প্রভাব বৃদ্ধি করে।
  7. ছোট বেলুনের স্ট্যাটিক এবং গতিশীল শক্ততা কম্পন টেবিলের ক্ষমতা বৃদ্ধি করে এবং নিম্ন ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত করে।
প্রযুক্তিগত পরামিতি
  1. নামমাত্র শক্তিঃসাইনস ফোর্স 3000N; র্যান্ডম ফোর্স 3000N; শক ফোর্স 6000N
  2. ফ্রিকোয়েন্সি রেঞ্জঃ3Hz থেকে 3500Hz; স্থির ফ্রিকোয়েন্সি, এগিয়ে-পিছিয়ে, সাইন, র্যান্ডম, শক
  3. স্কেপ ফ্রিকোয়েন্সি মোডঃরৈখিক, লোগারিথমিক, এগিয়ে-পিছিয়ে, স্থির ফ্রিকোয়েন্সি
  4. স্কেপ-ফ্রিকোয়েন্সি টাইমস:১ থেকে ৩২৭৬৭
  5. স্কেপ ফ্রিকোয়েন্সি সময়ঃস্থির ফ্রিকোয়েন্সি / একক 1 ¢ 3600 মিনিট; স্কেপ-ফ্রিকোয়েন্সি কার্ভ প্রদর্শিত হতে পারে
  6. সর্বাধিক ত্বরণ:1000 m/s2 (অ-লোড)
  7. সর্বোচ্চ গতি:1.6 মি/সেকেন্ড
  8. সর্বাধিক স্থানচ্যুতি:25 মিমি পি-পি (অ-লোড), ডাবল পিক
  9. প্রভাব স্থানচ্যুতিঃ২৫ মিমি
  10. মুভিং কয়েল এর ওজনঃ3.5 কেজি
  11. কম্পনের দিকনির্দেশনা:উল্লম্ব
  12. কম্পন তরঙ্গ:সাইন, র্যান্ডম, শক
  13. মুভিং কয়েল এর ব্যাসার্ধঃΦ১৫০ মিমি
  14. কম্পন সিস্টেমের মাত্রাঃW750 × H599 × D680 মিমি
  15. কম্পন সিস্টেমের ওজনঃ৪৯০ কেজি

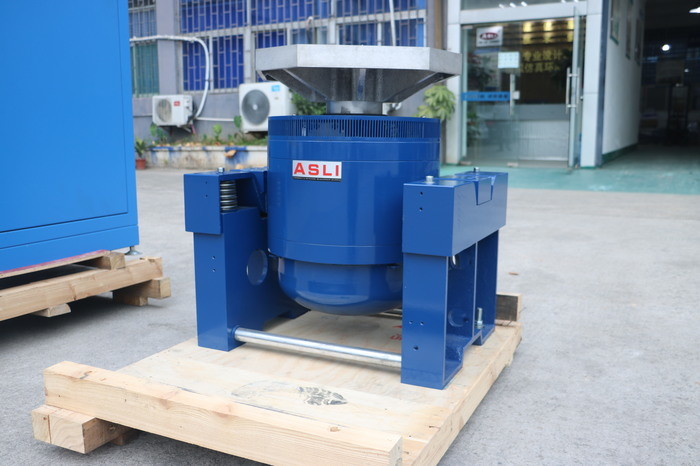

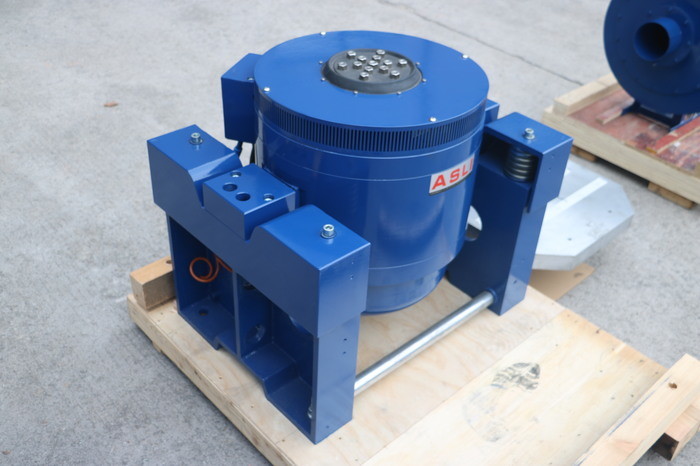

Electrodynamic vibration shaker system front view showing moving coil and trunnion isolation base Vibration testing system side view displaying double magnetic circuit structure and air spring isolation
কম্পন ব্যবস্থা সম্পর্কে
  1. ডাবল চৌম্বকীয় সার্কিট কাঠামো উচ্চ চৌম্বকীয় ক্ষেত্রের তীব্রতা নিশ্চিত করে এবং ফ্লাক্স ফুটো হ্রাস করে। একটি বিশেষ ডিগ্যাসিং কাঠামো ফ্লাক্স ফুটো 1 মিটারের নিচে হ্রাস করতে পারে।
  2. ইউ-টাইপ স্প্রিং, রোলার, এবং লিনিয়ার বিয়ারিং ডিফ্লেক্টিং লোডের জন্য শক্তিশালী প্রতিরোধের প্রদান করে।
  3. বায়ু স্প্রিংগুলি কম্পন বিচ্ছিন্নতার জন্য ব্যবহৃত হয়। কম্পন সিস্টেম ভারী লোড সহ স্থিরভাবে কাজ করে, এবং কোনও বিশেষ ভিত্তি প্রয়োজন হয় না।
  4. টার্মাল, ওভারলোড, ওভারকন্ট্রাক্ট, ওভারভোল্টেজ এবং ভিব্রেশন পরীক্ষকের অতিরিক্ত স্থানচ্যুতির জন্য সুরক্ষা ডিভাইস সরবরাহ করা হয়। বৈদ্যুতিক নেটওয়ার্ক সুরক্ষা ডিভাইসগুলি ওভারভোল্টেজ,নিম্ন-ভোল্টেজড্রাইভ পাওয়ার সুরক্ষায় বর্তমান সীমাবদ্ধকরণ, নরম-স্টার্ট, অতিরিক্ত তাপমাত্রা, স্বল্প-বর্তমান এবং মডিউল ত্রুটি সুরক্ষা অন্তর্ভুক্ত।
  5. সাইনস, র্যান্ডম এবং ইমপ্যাক্ট এনভায়রনমেন্টাল টেস্ট সম্পন্ন করতে পারে।
  6. এই সিস্টেমে ভোল্টেজ ওঠানামা জন্য ন্যূনতম প্রয়োজনীয়তা রয়েছে ¥ ≤ ± 10% গ্রহণযোগ্য।
  7. এই সিস্টেমে গ্রাউন্ডিং প্রতিরোধের জন্য ন্যূনতম প্রয়োজনীয়তা রয়েছে যা গ্রহণযোগ্য।
  8. উচ্চ নির্ভরযোগ্যতা, বিশেষ করে দীর্ঘ সময়ের জন্য উপযুক্ত।
ইলেক্ট্রোডাইনামিক হাই ফ্রিকোয়েন্সি কম্পন পরীক্ষক √ প্রযুক্তিগত পরামিতি
মডেল নামমাত্র সাইনস ফোর্স (এন) নামমাত্র র্যান্ডম ফোর্স (এন) ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) নামমাত্র ত্বরণ (m/s2) নামমাত্র গতি (m/s) নামমাত্র স্থানচ্যুতি (পি-পি) মিমি সর্বোচ্চ লোডিং (কেজি) মুভিং কয়েল (কেজি) মুভিং কয়েল এর মাত্রা (মিমি)
ES-110001000৩৩৫০০4001.225702.5Φ150
ES-220002000৩৩৫০০8001.625702.5Φ150
ES-2a20002000৩৩৫০০3001.640708Φ230
ES-330003000৩৩৫০০10001.6251003.5Φ150
ES-3a30003000৩৩৫০০4001.6401209Φ230
ES-660006000৩৩৫০০10001.6251806.5Φ230
ES-6a60006000৩৩৫০০10001.65125012Φ230
ES-101000010000৩৩০০০10001.85127014Φ240
ES-202000020000৩৩০০০10001.85130030Φ320
ES-303000030000৩২৮০০10001.85145040Φ450
ES-404000040000৩২৮০০10001.85150050Φ450
ES-505000050000৩ ¢ ২৭০০10001.85175050Φ450
ES-606000060000৩ ¢ ২৭০০10001.85175060Φ450
ES-100100000100000৩৫০০10001.851100090Φ450
ES-120120000120000৩২০০10001.851110090Φ500
ES-1601600001600003 ¢210010001.8511500150Φ600
ES-200200000200000৩ ¢ ২০০০10001.8512500200Φ650
ES-350350000350000৩ ¢ ১৭০০10001.8514500300Φ870

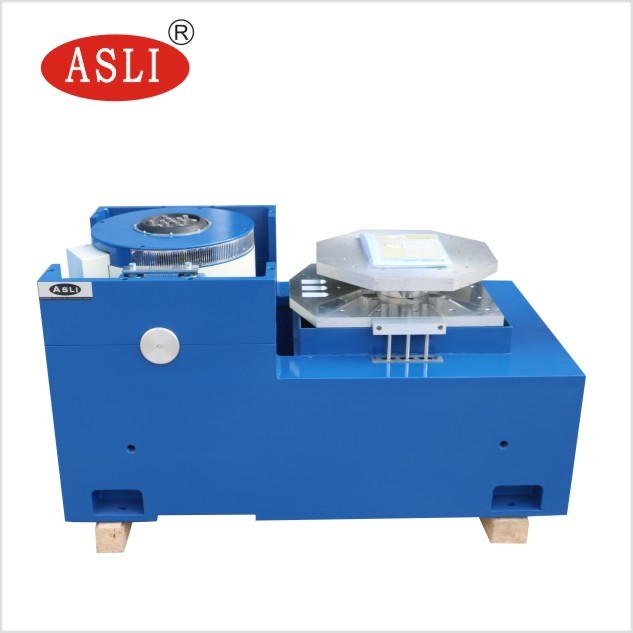

Vibration test system with horizontal stand and sliding table assembly Electrodynamic shaker close-up showing armature and cooling duct design
অনুভূমিক স্ট্যান্ড বৈশিষ্ট্য
  1. একটি ছোট লোডিং বেঞ্চের মধ্যে, উচ্চতর ত্বরণ এবং কাজের ফ্রিকোয়েন্সি উপলব্ধি করা হয়, যা পুরো মেশিন বেঞ্চের লোডিং ক্ষমতা এবং কর্মক্ষমতা উন্নত করে।
  2. অনুভূমিক বেঞ্চ এবং কম্পন বেঞ্চ একটি অবিচ্ছেদ্য প্রকার, একটি নিখুঁত কাঠামো এবং সুবিধাজনক ইনস্টলেশন এবং সমন্বয় সঙ্গে।
  3. স্ট্যাটিক চাপ ট্র্যাক, ভি আকৃতির, ঢাল প্রতিরোধী এবং পক্ষপাত-লোড প্রতিরোধী ক্ষমতা সঙ্গে। বিল্ট ইন তেল পাম্প, ভাল কাঠামো, এবং সহজ অপারেশন।
হরিজোন্টাল এক্সপ্যান্ডারের প্রযুক্তিগত পরামিতি
মডেল বেঞ্চের আকার (মিমি) ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) চলমান অংশের ওজন (কেজি)
LT0303৩০০×৩০০×২২
৩০০×৩০০×২৬
৩০০×৩০০×৩০		৫১০০
৫১৫০০
৫২০০০		6.6
7.8
9.0
LT0404৪০০×৪০০×২২
৪০০×৪০০×২৬
৪০০×৪০০×৩০		৫১০০
৫১৪০০
৫২০০০		11.2
13.2
16.0
LT0505৫০০×৫০০×২৫
৫০০×৫০০×৩০
৫০০×৫০০×৩৫		৫১০০
৫১৫০০
৫২০০০		19.3
23.1
27.0
LT0606৬০০×৬০০×২৫
৬০০×৬০০×৩০
৬০০×৬০০×৪০		৫১০০
৫১০০
৫২০০০		27.5
33.0
45
LT0707৭০০×৭০০×২৫
৭০০×৭০০×৩০
৭০০×৭০০×৩৫		৫৮০০
৫১০০
৫১৫০০		36.8
44.2
52
LT0808৮০০×৮০০×৩০
৮০০×৮০০×৪০
৮০০×৮০০×৪৫		৫১০০
৫১৫০০
৫২০০০		57.7
76.9
86.5
LT1010১০০০×১০০০×৩০
১০০০×১০০০×৪০
১০০০×১০০০×৫০		৫১০০
৫১৩০০
৫১৫০০		89.1
118.8
147
LT1212১২০০ × ১২০০ × ৩০
১২০০×১২০০×৪০
১২০০×১২০০×৫০		৫৮০০
৫১১০০
৫১৪০০		126
168
210
উল্লম্ব প্রসারিত বেঞ্চের বৈশিষ্ট্য

ভিটি উল্লম্ব প্রসারিত বেঞ্চ এবং নির্দিষ্ট clamps স্পষ্টতা গণনা করা হয় এবং গ্রাহক নিখুঁত কাঠামো অনুযায়ী সর্বোত্তম কর্মক্ষমতা অর্জন নিশ্চিত করার জন্য elaborately ডিজাইন করা হয়,উচ্চমানের উপাদান, এবং কারিগরি।

উল্লম্ব এক্সপ্যান্ডারের প্রযুক্তিগত পরামিতি
মডেল ওজন (কেজি) সর্বাধিক ফ্রিকোয়েন্সি (হার্জ) বেঞ্চের আকার
VT300102000Φ300
VT400162000Φ400
VT500251500Φ500
VT600351000Φ600
VT0303152000৩০০×৩০০
VT0404221500৪০০×৪০০
VT050530500৫০০×৫০০
VT060658350৬০০×৬০০
VT0808140350৮০০×৮০০
VT1010180350১০০০×১০০০
VT1212250350১২০০×১২০০
VT1212 (রাউন্ড বেঞ্চ)220350Φ1200

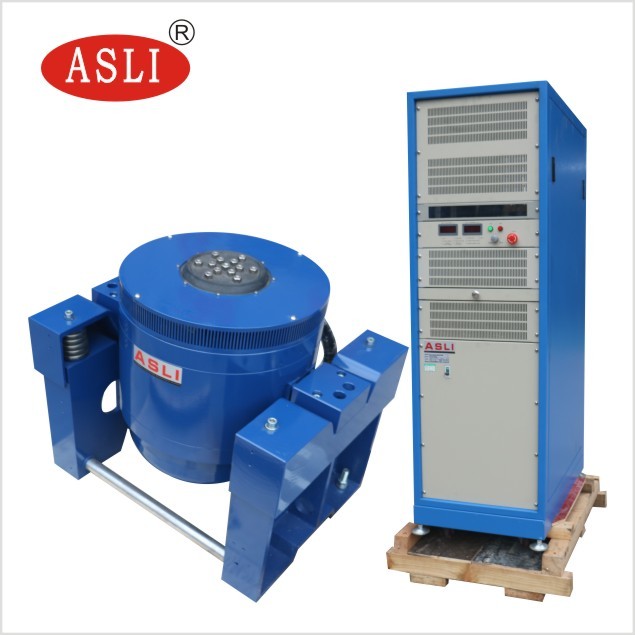

Complete electrodynamic vibration testing system with vertical extended bench and control cabinet
যদি আপনার কোন প্রশ্ন থাকেইলেক্ট্রোডাইনামিক হাই ফ্রিকোয়েন্সি মেকানিক্যাল টেস্টিং মেশিন কম্পন ক্লান্তি পরীক্ষক, দয়া করে বিনা দ্বিধায়আমাদের সাথে যোগাযোগ.

পণ্যের হাইলাইটস

স্বয়ংক্রিয় অংশগুলির জন্য JIS D1601 অনুগত 3000N ইলেক্ট্রোডাইনামিক ভাইব্রেশন সিস্টেম। বৈশিষ্ট্য 3-3500Hz ফ্রিকোয়েন্সি, 100g ত্বরণ, 25mm স্থানচ্যুতি, এবং 380V শক্তি। ডাবল ম্যাগনেটিক সার্কিট স্থায়িত্ব নিশ্চিত করে। উপলব্ধ কাস্টম বিকল্প সঙ্গে CE অনুমোদিত.
