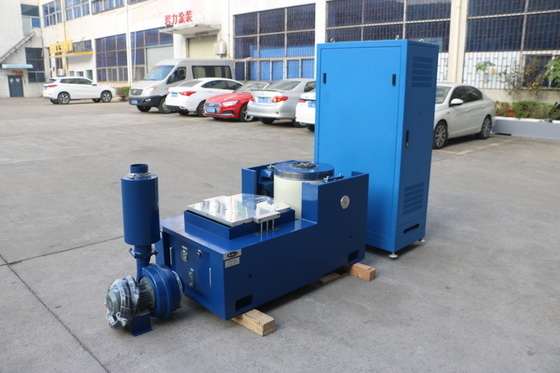

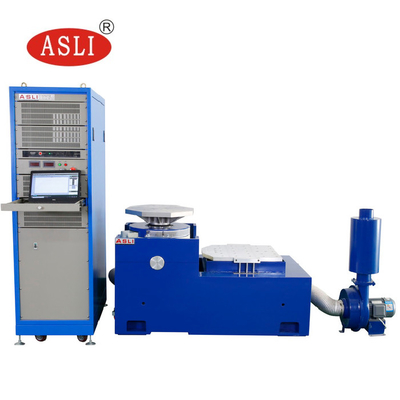

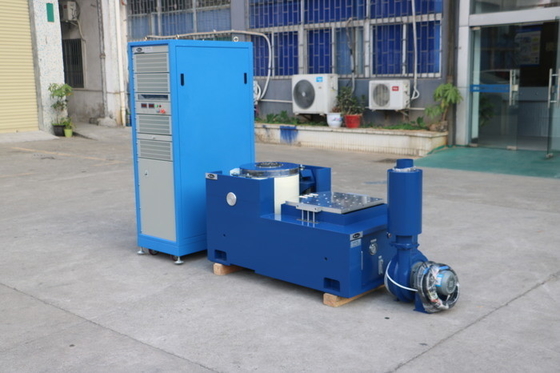

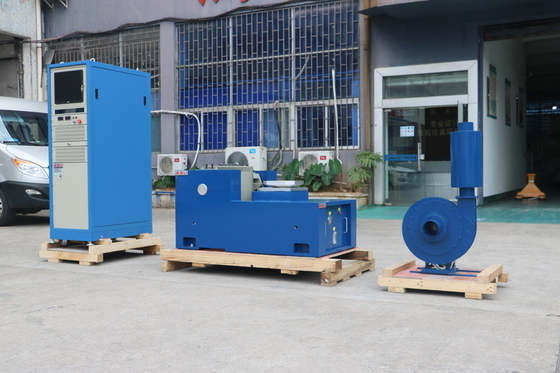

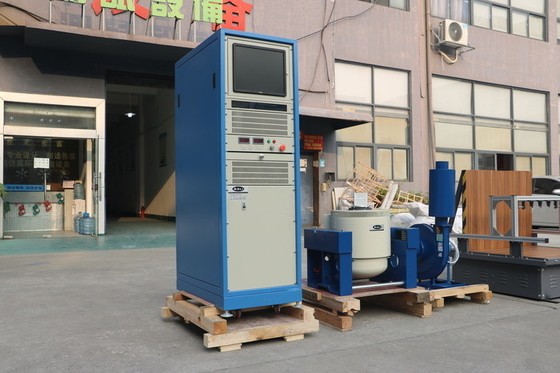

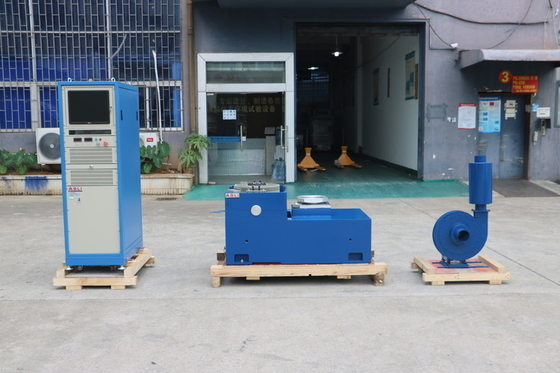

ES-3 লিথিয়াম-ইয়ন ব্যাটারি মডিউলগুলির কম্পন পরীক্ষার জন্য ইলেক্ট্রোডাইনামিক কম্পন পরীক্ষার মেশিন
পণ্যের বিবরণ
| টেস্ট স্ট্যান্ডার্ড: | UN38.3, IEC62133, JIS D 1601 , MIL-STD-810G | আবেদন: | লি-আয়ন ব্যাটারি মডিউল |
|---|---|---|---|
| শক্তি: | ইলেকট্রনিক | কম্পনের দিক: | X,Y,Z তিন-অক্ষ |
| কম্পন: | 3 অক্ষ | কম্পন বল: | কাস্টমাইজড |
| টেবিলের আকার: | কাস্টমাইজড | সর্বোচ্চ লোড: | 750 কেজি |
| বিশেষভাবে তুলে ধরা |
IEC62133 ভাইব্রেশন টেস্ট মেশিন,ব্যাটারি মডিউল ভাইব্রেশন টেস্ট মেশিন,লি আয়ন ব্যাটারি ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার |
||
পণ্য বিবরণ
আমাদের ভাইব্রেশন শেকার UN38.3, IEC62133, JIS D 1601, এবং MIL-STD-810G পরীক্ষার মানগুলির প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করে।
JIS D 1601 অটো পার্টস ভাইব্রেশন টেস্ট মেশিন ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার, সেলফ-জেনারেটেড স্কেলেটন অ্যাকশন সার্কেল, এয়ারবোর্ন সাপোর্ট এবং রোলার বিয়ারিং, লিনিয়ার গাইডেন্স, এবং ট্রানিয়ন আইসোলেশন অ্যাডভান্সড মডার্ন টেকনোলজি গ্রহণ করে। এটি X, Y, Z তিন-অক্ষের সাইনুসয়েডাল ভাইব্রেশন টেস্ট এবং ব্রডব্যান্ড র্যান্ডম ভাইব্রেশন টেস্ট, সেইসাথে ক্লাসিক্যাল (হাফ-সাইন, ট্র্যাপিজয়েডাল, সওটুথ ওয়েভ) পালস এবং শক রেসপন্স স্পেকট্রাম টেস্ট সম্পন্ন করতে পারে।
শুধুমাত্র স্বয়ংচালিত যন্ত্রাংশেই সীমাবদ্ধ নয়, বরং জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম, পরিবহন, এবং গৃহস্থালী যন্ত্রপাতির ক্ষেত্রেও ব্যাপকভাবে ব্যবহৃত হয়।
| মডেল |
রেটেড সাইন ফোর্স (N) |
রেটেড র্যান্ডম ফোর্স (N) |
ফ্রিকোয়েন্সি রেঞ্জ (Hz) |
রেটেড অ্যাক্সিলারেশন (m/s²) |
রেটেড স্পিড (m/s) |
রেটেড ডিসপ্লেসমেন্ট (p-p) mm |
সর্বোচ্চ। লোডিং (Kg) |
মুভিং কয়েল (Kg) |
ডাইমেনশন অফ মুভিং কয়েল (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- টেবিল বডির ফুট স্লিভ যতটা সম্ভব স্থির করা উচিত।
- পাওয়ার সাপ্লাই চালু থাকলে, আউটপুট লাইন আনপ্লাগ করা উচিত নয়।
- লেভেল যতটা সম্ভব নির্ভুলভাবে রাখুন।
- কম্পোনেন্ট পরিবর্তন করা যেতে পারে, তবে লাইন পরিবর্তন বা সংযোগ বিচ্ছিন্ন করা উচিত নয়।
- টেবিল বডি সম্পূর্ণ বা আংশিকভাবে পুনর্গঠন করা উচিত নয়; শুধুমাত্র একক কম্পোনেন্ট নির্দিষ্টকরণ অনুযায়ী এবং মূল নিশ্চিতকরণ পাসওয়ার্ড সহ প্রতিস্থাপন করা যেতে পারে।
- সু-নকশা করা ডাইনামিক সার্কেল স্কেলেটন, উচ্চতর স্টেজ অ্যাক্সিয়াল রেজোন্যান্স ফ্রিকোয়েন্সি সহ।
- দ্বৈত-ম্যাগনেটিক সার্কিট, কম ম্যাগনেটিক ফ্লাক্স লিকেজ, কম্প্যাক্ট এবং যুক্তিসঙ্গত কাঠামো।
- রকার রড রোলার বিয়ারিং স্ট্রেট এবং আমদানি-ভিত্তিক কম্পোজিট বডি স্টিফনেস ওরিয়েন্টেশন, এক্সেন্ট্রিক লোড ক্ষমতা।
- হরমোন ব্যবহারের জন্য ডেডিকেটেড ট্রানিয়ন আইসোলেশন ফাউন্ডেশন, মোবাইল এবং সুবিধাজনক ইনস্টলেশন।
- উন্নত প্রযুক্তি মুভ-অ্যারাউন্ড সিস্টেম ডাইনামিক সার্কেলের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
- নতুন ডাক্ট ডিজাইন কুলিং প্রভাব বাড়ায়।
- বেয়ারিং স্মল বেলুনের স্ট্যাটিক স্টিফনেস এবং ডাইনামিক স্টিফনেস, ভাইব্রেশন টেবিলের বিয়ারিং ক্ষমতা বাড়ায় এবং লো-ফ্রিকোয়েন্সি পারফরম্যান্স উন্নত করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী:
প্রশ্ন ১: ইলেকট্রোডাইনামিক ভাইব্রেশন শেকার কী?
উত্তর: একটি ইলেকট্রোডাইনামিক ভাইব্রেশন শেকার হল একটি টেস্টিং সিস্টেম যা পণ্যগুলি পরিবহন, অপারেশন বা পরিষেবার সময় যে কম্পন পরিস্থিতির সম্মুখীন হতে পারে তা সিমুলেট করতে ব্যবহৃত হয়। এটি নির্ভরযোগ্যতা, স্থায়িত্ব এবং যোগ্যতা পরীক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়।
প্রশ্ন ২: কোন পণ্যগুলি পরীক্ষা করা যেতে পারে?
উত্তর: এটি ইলেকট্রনিক উপাদান, স্বয়ংচালিত যন্ত্রাংশ, ব্যাটারি, মহাকাশ উপাদান, বৈদ্যুতিক পণ্য, প্যাকেজিং, যোগাযোগ সরঞ্জাম এবং কম্পন পরীক্ষার প্রয়োজন এমন অন্যান্য পণ্যের জন্য ব্যবহার করা যেতে পারে।
প্রশ্ন ৩: শেকার কোন কম্পন পরীক্ষাগুলি সম্পাদন করতে পারে?
উত্তর: সিস্টেম কনফিগারেশনের উপর নির্ভর করে, এটি সাইন ভাইব্রেশন, র্যান্ডম ভাইব্রেশন, শক টেস্টিং, রেজোন্যান্স সার্চ, ফ্রিকোয়েন্সি সুইপ এবং অন্যান্য প্রোগ্রামযোগ্য ভাইব্রেশন পরীক্ষা সম্পাদন করতে পারে।
প্রশ্ন ৪: সর্বোচ্চ পরীক্ষার ফ্রিকোয়েন্সি কত?
উত্তর: সর্বোচ্চ ফ্রিকোয়েন্সি মডেল এবং কনফিগারেশনের উপর নির্ভর করে। বিভিন্ন ফ্রিকোয়েন্সি প্রয়োজনীয়তার জন্য বিভিন্ন শেকার মডেল উপলব্ধ। অনুগ্রহ করে আপনার প্রয়োজনীয় ফ্রিকোয়েন্সি রেঞ্জ প্রদান করুন যাতে আমরা একটি উপযুক্ত মডেল সুপারিশ করতে পারি।
প্রশ্ন ৫: আমি কীভাবে সঠিক শেকার মডেল নির্বাচন করব?
উত্তর: প্রধান কারণগুলি হল:
- সর্বোচ্চ নমুনা ওজন
- নমুনার মাত্রা
- প্রয়োজনীয় কম্পনের দিক
- ফ্রিকোয়েন্সি রেঞ্জ
- সর্বোচ্চ অ্যাক্সিলারেশন
- ডিসপ্লেসমেন্ট
- প্রয়োজনীয় কম্পন পরীক্ষার মান
এই প্যারামিটারগুলির উপর ভিত্তি করে, আমরা একটি উপযুক্ত শেকার সিস্টেম সুপারিশ করতে পারি।
প্রশ্ন ৬: শেকার কি উল্লম্ব এবং অনুভূমিক উভয় কম্পন সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। কনফিগারেশনের উপর নির্ভর করে, সিস্টেমটি একটি উল্লম্ব পরীক্ষা সেটআপ, অনুভূমিক পরীক্ষা সেটআপ, বা উভয় সহ সরবরাহ করা যেতে পারে।
প্রশ্ন ৭: এটি কি র্যান্ডম ভাইব্রেশন টেস্টিং সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। PSD-ভিত্তিক টেস্ট প্রোফাইল সহ র্যান্ডম ভাইব্রেশন টেস্টিংয়ের জন্য একটি উপযুক্ত ভাইব্রেশন কন্ট্রোলার কনফিগার করা যেতে পারে।
প্রশ্ন ৮: এটি কি শক টেস্টিং সম্পাদন করতে পারে?
উত্তর: হ্যাঁ, যদি নির্বাচিত শেকার সিস্টেমের প্রয়োজনীয় শক প্রোফাইলের জন্য পর্যাপ্ত ফোর্স, ডিসপ্লেসমেন্ট এবং অ্যাক্সিলারেশন ক্ষমতা থাকে।
একটি ইলেকট্রোডাইনামিক ভাইব্রেশন শেকার উচ্চ-ফ্রিকোয়েন্সি ভাইব্রেশন টেস্টিংয়ের জন্য বেশ কয়েকটি সুবিধা প্রদান করে:
- প্রশস্ত ফ্রিকোয়েন্সি রেঞ্জ: লো-ফ্রিকোয়েন্সি এবং হাই-ফ্রিকোয়েন্সি উভয় ভাইব্রেশন পরীক্ষার জন্য উপযুক্ত, বিশেষ করে ইলেকট্রনিক এবং স্বয়ংচালিত উপাদানগুলির জন্য।
- উচ্চ নিয়ন্ত্রণ নির্ভুলতা: ফ্রিকোয়েন্সি, অ্যাক্সিলারেশন, ডিসপ্লেসমেন্ট, বেগ এবং পরীক্ষার সময়কাল নির্ভুলভাবে নিয়ন্ত্রণ করা যেতে পারে।
- দ্রুত প্রতিক্রিয়া: ইলেকট্রোডাইনামিক ড্রাইভ সিস্টেম কন্ট্রোল সিগন্যালের প্রতি দ্রুত সাড়া দেয়, যা সুইপ ভাইব্রেশন পরীক্ষার জন্য উপযুক্ত।
- স্থিতিশীল কম্পন আউটপুট: ক্লোজড-লুপ কন্ট্রোল পরীক্ষার সময় স্থিতিশীল কম্পন স্তর বজায় রাখতে সাহায্য করে।
- প্রোগ্রামযোগ্য টেস্টিং: ফ্রিকোয়েন্সি রেঞ্জ, সুইপ রেট, অ্যাক্সিলারেশন এবং সাইকেলের সংখ্যাগুলির মতো পরীক্ষার প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে প্রোগ্রাম করা যেতে পারে।
- উচ্চ-ফ্রিকোয়েন্সি পরীক্ষার জন্য উপযুক্ত: বিশেষ করে PCB/PCBA, স্বয়ংচালিত ইলেকট্রনিক্স, সেন্সর, সংযোগকারী, ব্যাটারি এবং অন্যান্য ইলেকট্রনিক উপাদানগুলির জন্য উপযুক্ত।
- উচ্চ অটোমেশন: পরীক্ষার প্রোগ্রামগুলি সংরক্ষণ এবং স্বয়ংক্রিয়ভাবে কার্যকর করা যেতে পারে, পরীক্ষার দক্ষতা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে।
পণ্যের হাইলাইটস
ES-3 ইলেক্ট্রোডাইনামিক ভাইব্রেশন টেস্ট মেশিন লি-আয়ন ব্যাটারি মডিউলগুলির জন্য UN38.3, IEC62133, MIL-STD-810G পূরণ করে। বৈশিষ্ট্য X,Y,Z তিন-অক্ষ কম্পন, সর্বোচ্চ লোড 750Kg, কাস্টমাইজযোগ্য বল এবং টেবিলের আকার, টেকসই এবং দক্ষ।
