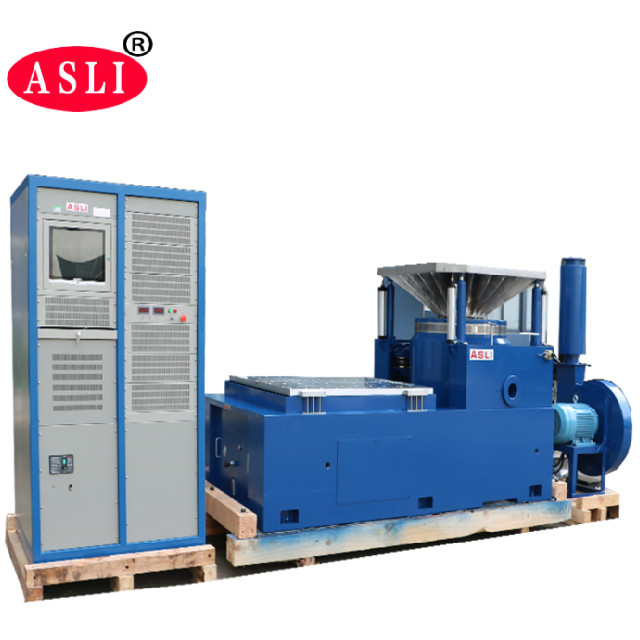

ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার মিট DO-160G RTCA-160G ISTA 3A Stardard
পণ্যের বিবরণ
| সাইন ফোর্স: | 50000n | গতি: | 2.0 মি/এস |
|---|---|---|---|
| স্থানচ্যুতি: | 100 মিমি | ফ্রিকোয়েন্সি: | 1 ~ 3500Hz |
| লোড হচ্ছে: | 750 কেজি | ত্বরণ: | 100 গ্রাম |
| আর্মেচার: | 450 মিমি | টেস্ট স্ট্যান্ডার্ড: | DO-160G , RTCA-160G, ISTA 3A |
| টেবিলের আকার: | 800x800 মিমি | আবেদন: | এলইডি, অটো যন্ত্রাংশ |
| বিশেষভাবে তুলে ধরা |
50000N ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার,এলইডি ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার,RTCA-160G ভাইব্রেশন টেবিল টেস্ট ইকুইপমেন্ট |
||
পণ্য বিবরণ
ডাউনলোড করুনঃ উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষার স্ট্যান্ড ES-30 (পিডিএফ)
র্যান্ডম, সাইন, এবং শক ফাংশন ইলেক্ট্রোডাইনামিক কম্পন শেকার সিস্টেম পূরণDO-160G,RTCA-160G, এবংআইএসটিএ ৩এএটি ব্যাপকভাবে প্রতিরক্ষা, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, অটোমোবাইল, হোম অ্যাপ্লায়েন্স এবং অন্যান্য শিল্পে ব্যবহৃত হয়। এই সরঞ্জামটি প্রাথমিক ত্রুটি আবিষ্কারের জন্য ডিজাইন করা হয়েছে,প্রকৃত কাজের অবস্থার অনুকরণএর বিস্তৃত অ্যাপ্লিকেশন পরিসীমা, উল্লেখযোগ্য পরীক্ষার কার্যকারিতা এবং নির্ভরযোগ্য কর্মক্ষমতা এটিকে কম্পন পরীক্ষার জন্য একটি অপরিহার্য সরঞ্জাম করে তোলে।
এই সিস্টেমটি সাইনস ওয়েভ, এফএম, সুইপ, প্রোগ্রামযোগ্য, ফ্রিকোয়েন্সি মাল্টিপ্লাইকার, লগারিদম, সর্বোচ্চ ত্বরণ, ব্যাপ্তি মডুলেশন এবং সময় নিয়ন্ত্রণ ফাংশন সমর্থন করে।এটি সহজ স্থির ত্বরণ এবং স্থির ব্যাপ্তি মোড সঙ্গে সম্পূর্ণ কম্পিউটার নিয়ন্ত্রণ বৈশিষ্ট্য৩ মাস ধরে সরঞ্জামটি অবিচ্ছিন্নভাবে ব্যর্থতা-মুক্ত অপারেশন পরীক্ষার মধ্য দিয়ে গেছে, যা স্থিতিশীল কর্মক্ষমতা এবং নির্ভরযোগ্য গুণমান নিশ্চিত করে।
| পিক সাইন (পি কে) | 5000 Kg.f শীর্ষ (50 KN) |
|---|---|
| র্যান্ডম (আরএমএস) | 5000 Kg.f r.m.s (50 KN) |
| শক (পি কে) | 10000 Kg.f পিক (100 KN) @ 6 ms |
| ব্যবহারযোগ্য ফ্রিকোয়েন্সি | ১ ∙ ২,৫০০ হার্জ |
| সর্বাধিক স্থানচ্যুতি (পি-পি) | 100 মিমি (4 ইঞ্চি), 76 মিমি (3 ইঞ্চি) অবিচ্ছিন্ন |
| সর্বোচ্চ গতি | ২ মিটার/সেকেন্ড |
| সর্বাধিক ত্বরণ | সাইনঃ ১০০ গ্রাম (৯৮০ মি/সেকেন্ড), র্যান্ডমঃ ৬২ গ্রাম (৬০০ মি/সেকেন্ড) |
| উল্লম্ব লোড সমর্থন | ৫০০ কেজি |
| শরীরের সাসপেনশন প্রাকৃতিক ফ্রিকোয়েন্সি (ট্রাস্ট অক্ষ) | ২.৫ হার্জ থেকে কম |
| রক্ষাকবচ ব্যাসার্ধ | Ф440 মিমি |
| রক্ষণাবেক্ষণের ওজন | ৫৯ কেজি |
| মৌলিক রেজোনেন্স ফ্রিকোয়েন্সি (খালি টেবিল) | 2৪০০ হার্জ (নাম্বিক) ± ৫% |
| লোড সংযুক্তি পয়েন্ট (স্ট্যান্ডার্ড) | 16 স্টেইনলেস স্টীল M10 ইনসার্ট |
| স্ট্রাইক ফ্লাক্স ঘনত্ব | < ১০ গাউস |
| শেকারের মাত্রা | 1670 মিমি L × 1150 মিমি D × 1300 মিমি H |
| শেকারের ওজন | প্রায় ৪৬০০ কেজি |
| কম্প্রেসড এয়ারের চাহিদা | 0.6 এমপিএ |
নিম্নলিখিত টেবিলে ইলেক্ট্রোডাইনামিক কম্পন শেকার সিরিজের অতিরিক্ত মডেল তালিকাভুক্ত করা হয়েছে, যার মধ্যে ES-50 হাইলাইট করা মডেল রয়েছে।এই সিস্টেমগুলি EN50604 অনুযায়ী অটোমোবাইল ব্যাটারি পরীক্ষার জন্য উপযুক্ত, আইইসি ৬২১৩৩ এবং ইউএন ৩৮.৩ মানদণ্ড।
| মডেল | নামমাত্র সাইনস ফোর্স (এন) | নামমাত্র র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | নামমাত্র ত্বরণ (m/s2) | নামমাত্র গতি (m/s) | নামমাত্র স্থানচ্যুতি (পি-পি) মিমি | সর্বাধিক লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েল এর মাত্রা (মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ৩৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩২৮০০ | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩ ¢ ২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩ ¢ ২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

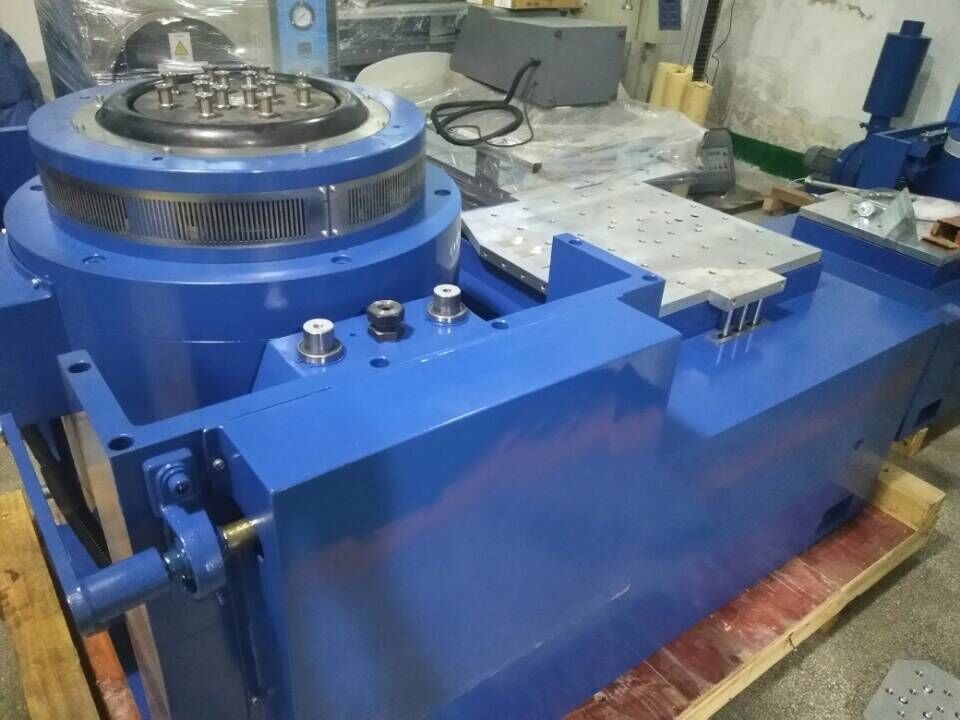

- উচ্চ স্তরের অক্ষীয় রেজোনেন্স ফ্রিকোয়েন্সি সহ একটি ভাল ডিজাইন করা গতিশীল বৃত্তাকার কঙ্কাল।
- কম চৌম্বকীয় ফ্লাক্স ফুটো, কম্প্যাক্ট কাঠামো এবং যুক্তিসঙ্গত বিন্যাস সহ দুটি চৌম্বকীয় সার্কিট ডিজাইন।
- সোজা এবং আমদানি-ভিত্তিক যৌগিক শরীরের অনমনীয়তা দিকনির্দেশের সাথে রকার রড রোলার bearings, চমৎকার অদ্ভুত লোড ক্ষমতা প্রদান করে।
- Trunnion বিচ্ছিন্নতা ভিত্তি কম্পন বিচ্ছিন্নতা জন্য নিবেদিত, সুবিধাজনক মোবাইল ইনস্টলেশন সঙ্গে।
- চলমান সিস্টেমের উন্নত প্রযুক্তি গতিশীল বৃত্তের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
- নতুন নল নকশা শীতল প্রভাব বৃদ্ধি করে।
- ছোট বেলুনের প্রভাব সহ লেয়ারের স্ট্যাটিক শক্ততা এবং গতিশীল শক্ততা, কম্পন টেবিলের বহন ক্ষমতা বৃদ্ধি এবং নিম্ন-ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত করে।

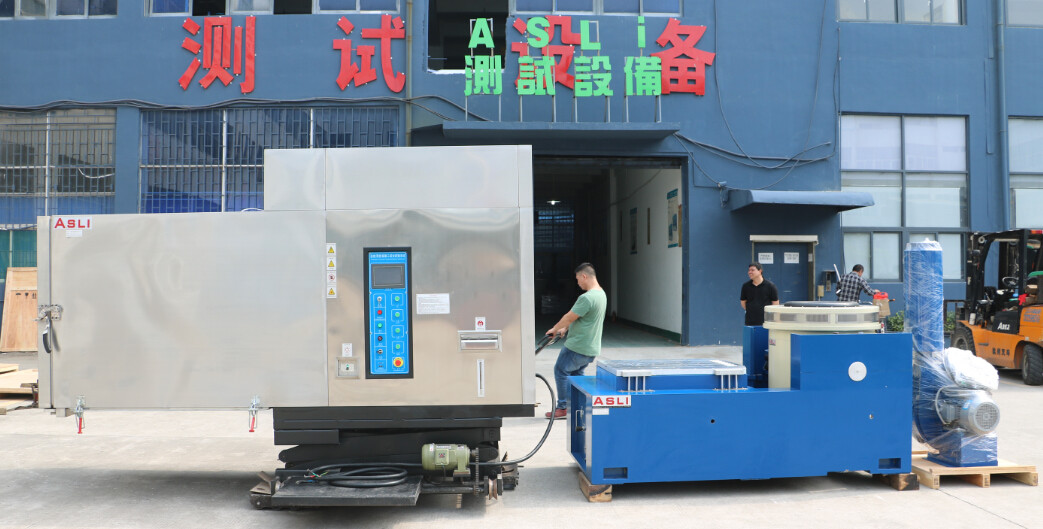

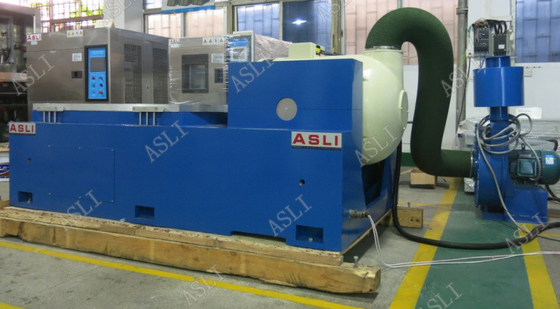

ইলেক্ট্রোডাইনামিক ভিব্রেশন শ্যাকার যা DO-160G, RTCA-160G এবং ISTA 3A মান পূরণ করে তা ব্যাপক পরিবেশগত পরীক্ষার জন্য তাপমাত্রা আর্দ্রতা চেম্বারের সাথেও একত্রিত করা যেতে পারে।
পণ্যের হাইলাইটস
50kN সাইন ফোর্স, 1-3500Hz, 100g ত্বরণ, 750kg লোড, মিটিং DO-160G, RTCA-160G, ISTA 3A সহ ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার। টেকসই, দক্ষ, LED, স্বয়ংক্রিয় যন্ত্রাংশ পরীক্ষার জন্য আদর্শ।
