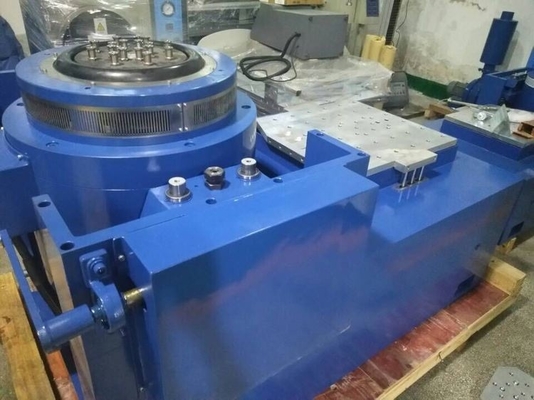

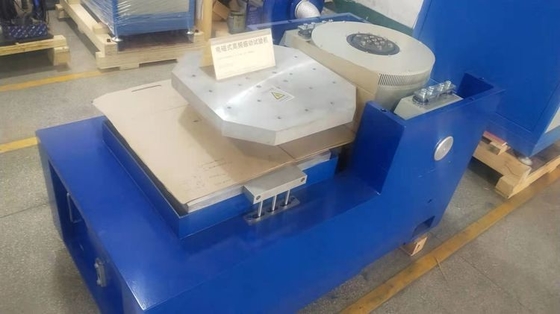

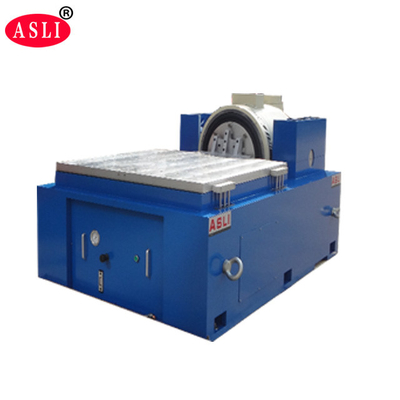

IEC62133 ইলেক্ট্রোম্যাগনেটিক টাইপ উচ্চ ফ্রিকোয়েন্সি অনুভূমিক এবং উল্লম্ব কম্পন পরীক্ষা মেশিন
পণ্যের বিবরণ
| কম্পন বল: | 30KN | সর্বোচ্চ ত্বরণ: | 100 গ্রাম |
|---|---|---|---|
| টেস্ট স্ট্যান্ডার্ড: | IEC62133 | কম্পনের দিক: | অনুভূমিক এবং উল্লম্ব কম্পন |
| <i>max.</i> <b>সর্বোচ্চ</b> <i>dispacement</i> <b>স্থানচ্যুতি</b>: | 51 মিমি | চলন্ত কয়েলের ওজন: | 40 কেজি |
| বিশেষভাবে তুলে ধরা |
IEC 62133 ভাইব্রেশন টেস্ট মেশিন,30KN ভাইব্রেশন টেস্ট মেশিন,IEC 62133 ইলেক্ট্রোম্যাগনেটিক শেকার সিস্টেম |
||
পণ্য বিবরণ
আইইসি ৬২১৩৩ ইলেক্ট্রোম্যাগনেটিক হাই ফ্রিকোয়েন্সি হরিজোন্টাল এবং ভার্টিকাল ভিব্রেশন টেস্ট মেশিন একটি সুনির্দিষ্ট ইঞ্জিনিয়ারিং সিস্টেম যা ব্যাটারির কঠোর কম্পন এবং শক পরীক্ষার জন্য ডিজাইন করা হয়েছে।ব্যাটারি প্যাকএটি আন্তর্জাতিক ব্যাটারি নিরাপত্তা এবং পরিবহন মান সম্পূর্ণরূপে মেনে চলে, যা নির্ভরযোগ্য,পরিবেশগত চাপ স্ক্রিনিং এবং নির্ভরযোগ্যতা পরীক্ষার জন্য পুনরাবৃত্তিযোগ্য ফলাফল.
সিস্টেমটি ব্যাটারি বা ব্যাটারি প্যাকটি কম্পন টেবিলে স্থির করে এবং নির্ধারিত ফ্রিকোয়েন্সি, ত্বরণ,এবং স্থানচ্যুতিপরীক্ষার সময়, নমুনাটি ফাঁস হতে পারে না, ক্ষমতা হারাতে পারে না, ভাঙ্গতে পারে না, আগুন ধরতে পারে না বা বিস্ফোরিত হতে পারে না ∙ সর্বোচ্চ নিরাপত্তা এবং কর্মক্ষমতা মানদণ্ড পূরণ করা নিশ্চিত করা।
এর প্রয়োগের ক্ষেত্রটি ব্যতিক্রমীভাবে বিস্তৃত, সার্কিট বোর্ড, ব্যাটারি, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, অটোমোবাইল, গৃহস্থালী যন্ত্রপাতি এবং অন্যান্য অনেক শিল্প পণ্য জুড়ে।
| প্যারামিটার | মূল্য |
|---|---|
| সাইনস ফোর্স (পিক) | ৩০ কেএন |
| শক ফোর্স (পিক) | ৬০ কেএন |
| ফ্রিকোয়েন্সি রেঞ্জ | ৫২৮০০ হার্জ |
| স্থানচ্যুতি (নিরবচ্ছিন্ন) | ৫১ মিমি |
| সর্বোচ্চ গতি | 1.8 মি/সেকেন্ড |
| সর্বাধিক ত্বরণ | ১০০ গ্রাম |
| রক্ষাকবচ ব্যাসার্ধ | ৪৪৫ মিমি |
| প্রথম শ্রেণীর রেজোনেন্ট ফ্রিকোয়েন্সি | 2৪০০ হার্জ |
| অনুমোদিত অদ্ভুত মুহূর্ত | > ৫০০ N·m |
| রক্ষণাবেক্ষণের ওজন | ৪০ কেজি |
| HE/ST স্ক্রু মাত্রা | M10 (মেট্রিক) |
| অক্ষীয় কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি | ৩.৩ হার্জ |
| সর্বাধিক. দরকারী লোড | ৫০০ কেজি |
| চৌম্বকীয় প্রবাহের ফুটো | ≤১ এমটি |
| মাত্রা (L×W×H, প্যাকিং ছাড়াই) | 1,330 × 860 × 1,250 মিমি |
| ওজন (প্যাকিং ছাড়াই) | 2৫০০ কেজি |
| ইনস্টলেশন | রাবার ম্যাট (অ্যাঙ্কর বোল্ট প্রয়োজন) |
| প্যারামিটার | মূল্য |
|---|---|
| এম্প্লিফায়ার আউটপুট | ৩০ কেভিএ |
| এসএনআর | >৬৫ ডিবি |
| নামমাত্র আউটপুট ভোল্টেজ | ১২০ ভিআরএম |
| মাত্রা (L×W×H, প্যাকিং ছাড়াই) | 800 × 900 × 2,100 মিমি |
| প্যারামিটার | মূল্য |
|---|---|
| বায়ু ভলিউম | 0.46 মি 3 / এস |
| শক্তি | 7.5 কিলোওয়াট |
| বায়ু নলের ব্যাসার্ধ | ২০০ মিমি |
| বায়ু চাপ | 8.8 কেপিএ |
| ইনস্টলেশন | সিলিং-সংযোগযোগ্য (দুটি 90 ° বাঁক পর্যন্ত), সর্বোচ্চ 20 ফুট রান |
- জিবি/টি ৩১৪৮৬-২০১৫ বৈদ্যুতিক গাড়ির ট্র্যাকশন ব্যাটারির বৈদ্যুতিক পারফরম্যান্সের প্রয়োজনীয়তা এবং পরীক্ষার পদ্ধতি
- ইউএল ১৬৪২ঃ২০১২ ০ লিথিয়াম ব্যাটারির মান
- ইউএল ২০৫৪ঃ২০১২ ০ গৃহস্থালী এবং বাণিজ্যিক ব্যাটারি
- ইউএন ৩৮.৩ (২০১২) ০ পার্ট ৩ঃ বিপজ্জনক পণ্য পরিবহনের জন্য প্রস্তাব ০ পরীক্ষা এবং স্ট্যান্ডার্ড ম্যানুয়াল
- আইইসি 62133-2:2017 ️ পোর্টেবল সিলড সেকেন্ডারি সেল এবং সেগুলি থেকে তৈরি ব্যাটারির জন্য নিরাপত্তা প্রয়োজনীয়তা পোর্টেবল অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য ️ পার্ট 2: লিথিয়াম সিস্টেম
- আইইসি ৬২২৮১ঃ২০০৪ ০ লিথিয়াম ব্যাটারি এবং ব্যাটারির পরিবহনের ক্ষেত্রে নিরাপত্তা প্রয়োজনীয়তা
- আইইসি ৬০০৬৮ঃ২০০৭ ০ গ্যালভানিক সেল পার্ট ৪ঃ লিথিয়াম-ইয়ন ব্যাটারির নিরাপত্তা প্রয়োজনীয়তা
- একটি আরামদায়ক কাজের পরিবেশের জন্য অতি-নিরবচ্ছিন্ন অপারেশন
- সুবিধাজনক ইনস্টলেশন এবং মসৃণ অপারেশন জন্য উচ্চ মানের মেশিন বেস
- উন্নত স্থিতিশীলতা এবং নির্ভরযোগ্যতার জন্য ফ্রিকোয়েন্সি প্রদর্শন এবং পিআইডি সমন্বয় সহ ডিজিটালাইজড নিয়ন্ত্রণ সার্কিট
- বিভিন্ন পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য উভয় স্কেপ ফ্রিকোয়েন্সি এবং স্থির ফ্রিকোয়েন্সি অপারেশন মোড সমর্থন করে
- কন্ট্রোল সার্কিটের সাথে শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রের হস্তক্ষেপ দূর করার জন্য ডিজাইন করা
- বর্ধিত কাজের সময় সেটিংগুলি পরীক্ষার পণ্যগুলিকে সঠিক, পুনরাবৃত্তিযোগ্য পরীক্ষার সময়কাল অর্জন করতে দেয়
FAQ:
প্রশ্ন 1: একটি ইলেক্ট্রোডাইনামিক কম্পন শেকার কি?
RE: একটি ইলেক্ট্রোডাইনামিক কম্পন শেকার একটি পরীক্ষার সিস্টেম যা পণ্য পরিবহন, অপারেশন বা পরিষেবা চলাকালীন অনুভূত হতে পারে এমন কম্পন অবস্থার অনুকরণ করতে ব্যবহৃত হয়।এটি নির্ভরযোগ্যতার জন্য ব্যাপকভাবে ব্যবহৃত হয়, স্থায়িত্ব এবং যোগ্যতা পরীক্ষা।
প্রশ্ন 2: কোন পণ্য পরীক্ষা করা যেতে পারে?
RE: এটি ইলেকট্রনিক উপাদান, অটোমোবাইল অংশ, ব্যাটারি, এয়ারস্পেস উপাদান, বৈদ্যুতিক পণ্য, প্যাকেজিং, যোগাযোগ সরঞ্জাম,এবং অন্যান্য পণ্য যা কম্পন পরীক্ষার প্রয়োজন.
প্রশ্ন ৩ঃ শেকারটি কোন কম্পন পরীক্ষা করতে পারে?
RE: সিস্টেম কনফিগারেশনের উপর নির্ভর করে, এটি সাইন কম্পন, র্যান্ডম কম্পন, শক টেস্টিং, রেজোনেন্স অনুসন্ধান, ফ্রিকোয়েন্সি স্কেপ এবং অন্যান্য প্রোগ্রামযোগ্য কম্পন পরীক্ষা সম্পাদন করতে পারে।
প্রশ্ন ৪ঃ পরীক্ষার সর্বোচ্চ ঘনত্ব কত?
RE: সর্বোচ্চ ফ্রিকোয়েন্সি মডেল এবং কনফিগারেশন উপর নির্ভর করে। বিভিন্ন ফ্রিকোয়েন্সি প্রয়োজনীয়তা জন্য বিভিন্ন shaker মডেল উপলব্ধ।অনুগ্রহ করে আপনার প্রয়োজনীয় ফ্রিকোয়েন্সি পরিসীমা প্রদান করুন যাতে আমরা একটি উপযুক্ত মডেল সুপারিশ করতে পারি.
প্রশ্ন 5: আমি কীভাবে সঠিক শেকার মডেল নির্বাচন করব?
RE: প্রধান কারণগুলির মধ্যে রয়েছেঃ
- সর্বাধিক নমুনা ওজন
- নমুনার মাত্রা
- প্রয়োজনীয় কম্পনের দিক
- ফ্রিকোয়েন্সি রেঞ্জ
- সর্বাধিক ত্বরণ
- স্থানচ্যুতি
- প্রয়োজনীয় কম্পন পরীক্ষার মান
এই প্যারামিটারগুলির উপর ভিত্তি করে, আমরা একটি উপযুক্ত শেকার সিস্টেম সুপারিশ করতে পারি।
প্রশ্ন ৬ঃ শেকার কি উল্লম্ব এবং অনুভূমিক উভয় কম্পন করতে পারে?
RE: হ্যাঁ. কনফিগারেশনের উপর নির্ভর করে, সিস্টেমটি একটি উল্লম্ব পরীক্ষা সেটআপ, অনুভূমিক পরীক্ষা সেটআপ, বা উভয় সঙ্গে সরবরাহ করা যেতে পারে।
প্রশ্ন ৭: এটি কি এলোমেলোভাবে কম্পন পরীক্ষা করতে পারে?
RE: হ্যাঁ. একটি উপযুক্ত কম্পন নিয়ামক PSD-ভিত্তিক পরীক্ষার প্রোফাইল সহ এলোমেলো কম্পন পরীক্ষার জন্য কনফিগার করা যেতে পারে।
প্রশ্ন ৮: এটি কি শক টেস্টিং করতে পারে?
RE: হ্যাঁ, যদি নির্বাচিত শেকার সিস্টেমে প্রয়োজনীয় শক প্রোফাইলের জন্য পর্যাপ্ত শক্তি, স্থানচ্যুতি এবং ত্বরণের ক্ষমতা থাকে।
একটি ইলেক্ট্রোডাইনামিক কম্পন শেকার উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষার জন্য বেশ কয়েকটি সুবিধা প্রদান করেঃ
- বিস্তৃত ফ্রিকোয়েন্সি পরিসীমাঃ নিম্ন-ফ্রিকোয়েন্সি এবং উচ্চ-ফ্রিকোয়েন্সি কম্পন পরীক্ষার জন্য উপযুক্ত, বিশেষত ইলেকট্রনিক এবং অটোমোটিভ উপাদানগুলির জন্য।
- উচ্চ নিয়ন্ত্রণ নির্ভুলতাঃ ফ্রিকোয়েন্সি, ত্বরণ, স্থানচ্যুতি, গতি এবং পরীক্ষার সময়কাল সঠিকভাবে নিয়ন্ত্রণ করা যেতে পারে।
- দ্রুত প্রতিক্রিয়াঃ ইলেক্ট্রোডাইনামিক ড্রাইভ সিস্টেম দ্রুত নিয়ন্ত্রণ সংকেতগুলিতে প্রতিক্রিয়া জানায়, এটি পরিস্কার কম্পন পরীক্ষার জন্য উপযুক্ত।
- স্থিতিশীল কম্পন আউটপুটঃ বন্ধ লুপ নিয়ন্ত্রণ পুরো পরীক্ষার সময় স্থিতিশীল কম্পন স্তর বজায় রাখতে সহায়তা করে।
- প্রোগ্রামযোগ্য টেস্টিংঃ পরীক্ষার পরামিতি যেমন ফ্রিকোয়েন্সি পরিসীমা, স্কেপ রেট, ত্বরণ এবং চক্রের সংখ্যা স্বয়ংক্রিয়ভাবে প্রোগ্রাম করা যেতে পারে।
- উচ্চ-ফ্রিকোয়েন্সি পরীক্ষার জন্য উপযুক্তঃ বিশেষ করে PCB/PCBA, অটোমোবাইল ইলেকট্রনিক্স, সেন্সর, সংযোগকারী, ব্যাটারি এবং অন্যান্য ইলেকট্রনিক উপাদানগুলির জন্য উপযুক্ত।
- উচ্চ স্বয়ংক্রিয়তাঃ পরীক্ষার প্রোগ্রামগুলি স্বয়ংক্রিয়ভাবে সংরক্ষণ এবং কার্যকর করা যেতে পারে, যা পরীক্ষার দক্ষতা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে।
পণ্যের হাইলাইটস
IEC62133 ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষক অনুভূমিক এবং উল্লম্ব ব্যাটারি পরীক্ষার জন্য 30kN বল, 100g ত্বরণ এবং 5-2800Hz ফ্রিকোয়েন্সি সরবরাহ করে। বৈশিষ্ট্য 51mm স্থানচ্যুতি, 500kg পেলোড, এবং অতি-শান্ত অপারেশন। UL, UN38.3, এবং IEC মান মেনে চলে। নির্ভরযোগ্য, সুনির্দিষ্ট পরীক্ষার জন্য কাস্টম বিকল্প উপলব্ধ।
