IEC 60068-2-64-2008 ASTM D4169-08 উচ্চ ফ্রিকোয়েন্সি ভাইব্রেশন শেকার
Product Details
| সাইন ফোর্স: | 3000N | গতি: | 1.6m/s |
|---|---|---|---|
| কম্পনের দিক: | অনুভূমিক সমান্তরাল | আবেদন: | পরীক্ষাগার |
| ঘনত্ব: | 3~3500HZ | শক্তি: | 380v 3 ফেজ |
| স্থানচ্যুতি: | ২৫ মিমি | ||
| বিশেষভাবে তুলে ধরা |
ASTM উচ্চ ফ্রিকোয়েন্সি কম্পন শেকার,IEC উচ্চ ফ্রিকোয়েন্সি কম্পন শেকার,ASTM D4169-08 ভাইব্রেশন শেকার টেবিল |
||
Product Description

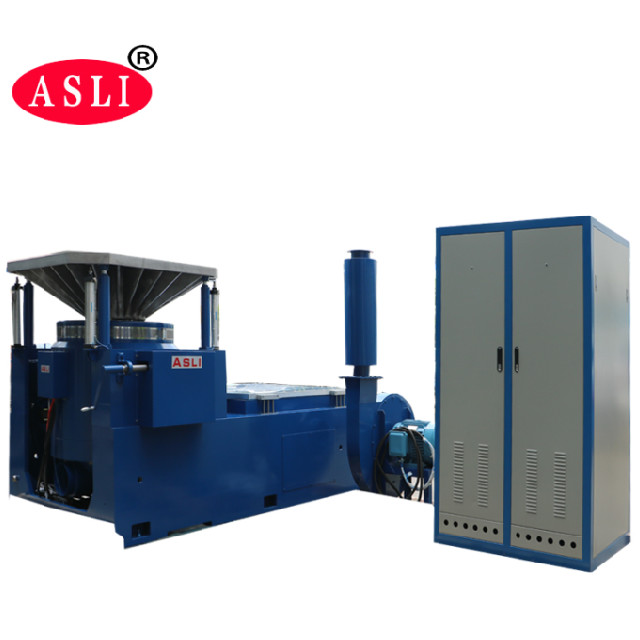

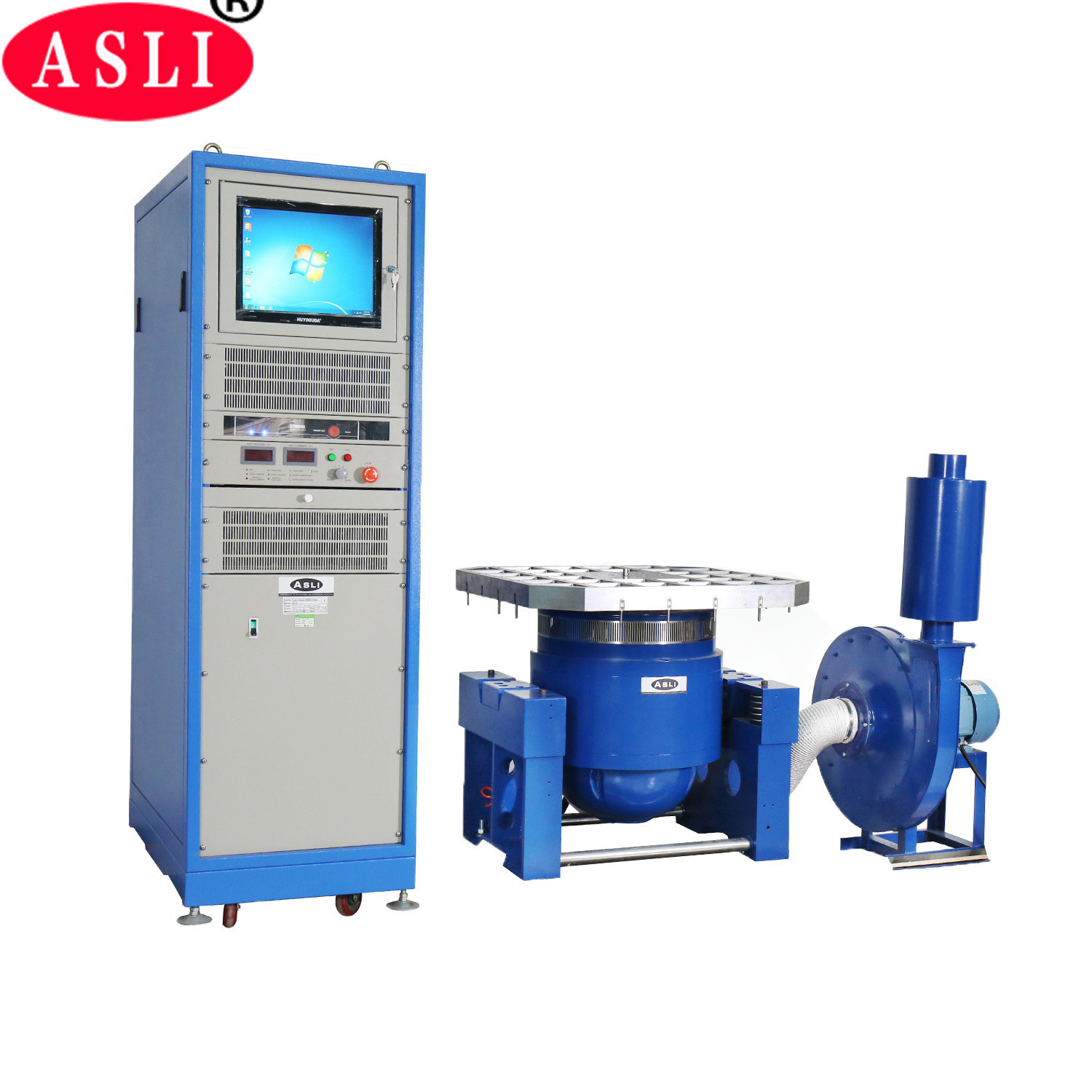

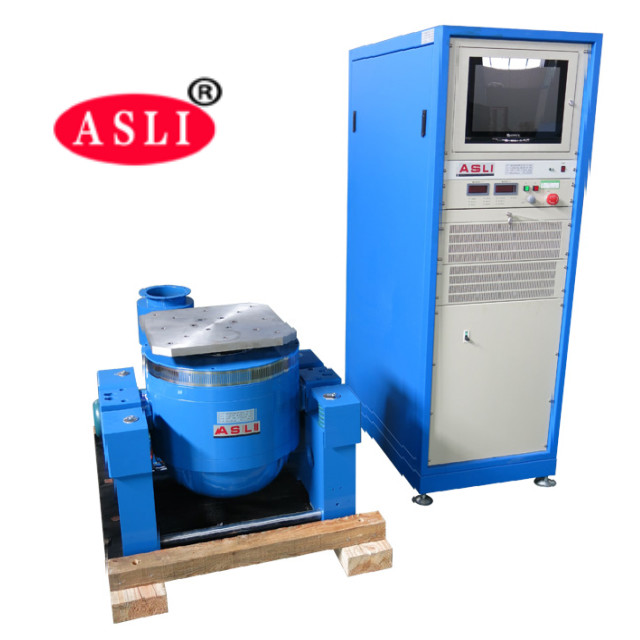

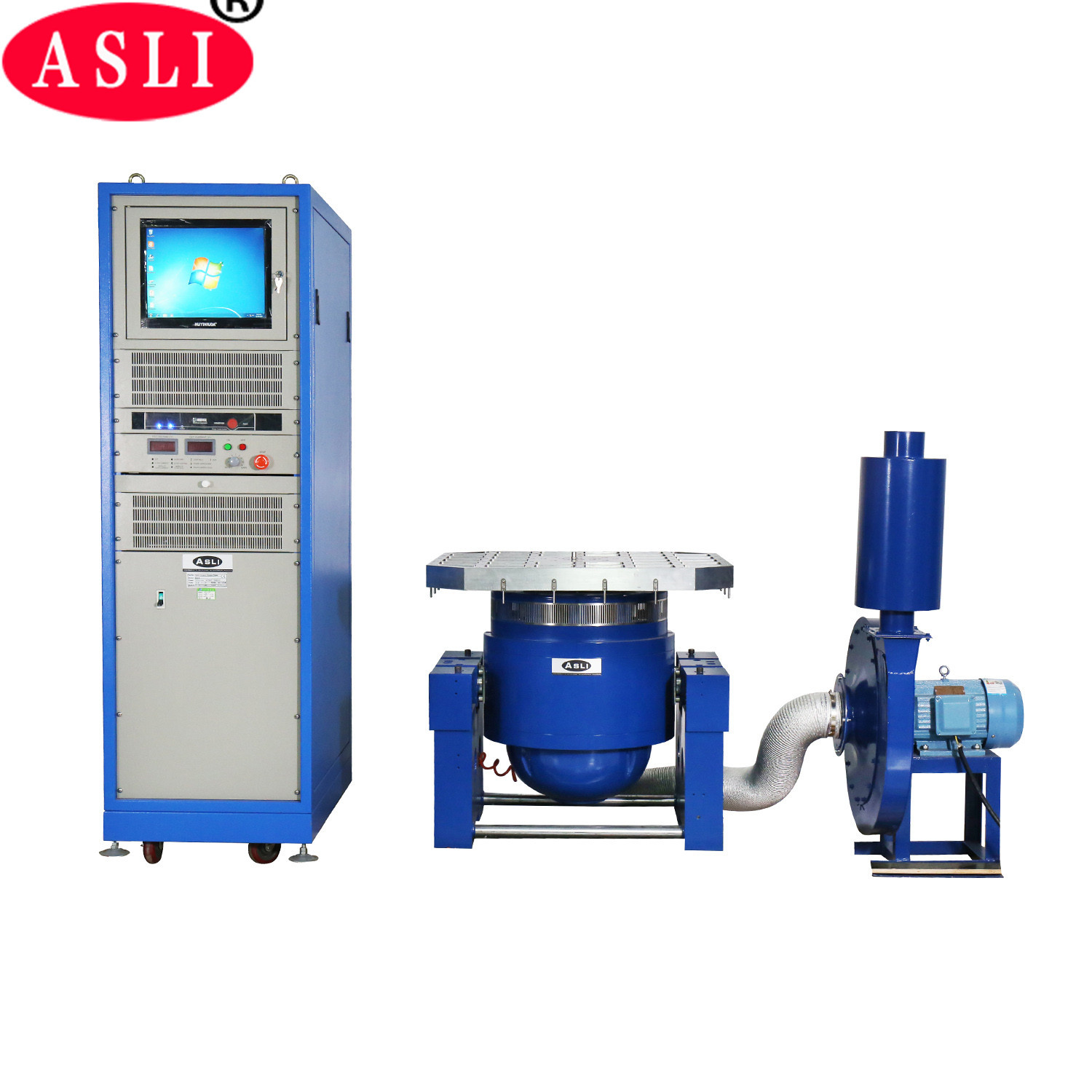

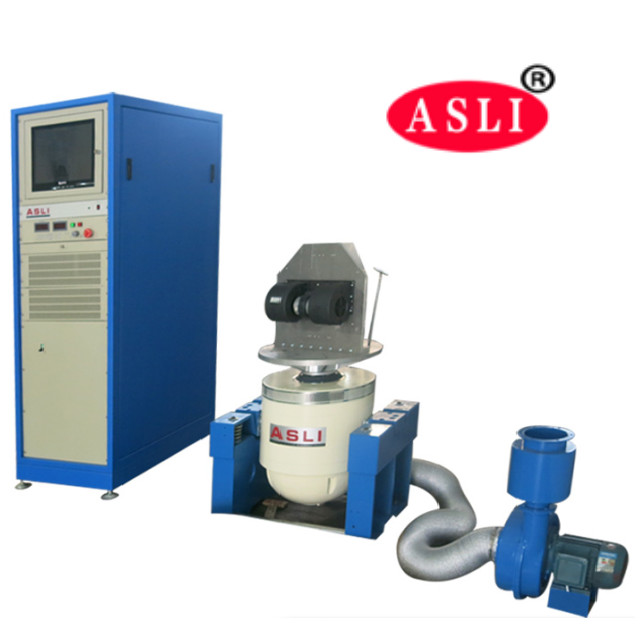

আমরা ইলেক্ট্রোডাইনামিক হাই ফ্রিকোয়েন্সি কম্পন শেকার সিরিজের পণ্য প্রস্তুতকারক। আমাদের সিস্টেম একটিডাবল-ম্যাগনেটিক সার্কিট কাঠামো,স্ব-উত্পাদিত স্কেলেট অ্যাকশন সার্কেল,বায়ুবাহিত সহায়তা,রোলার বিয়ারিং এবং লিনিয়ার গাইডিং, এবংট্রুনিয়ন বিচ্ছিন্নতাএই প্রযুক্তিগুলি এক্স, ওয়াই, জেড তিন-অক্ষের সিনোসাইডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম কম্পন পরীক্ষা, পাশাপাশি ক্লাসিকাল পালস পরীক্ষা (হাফ-সিনোস, ট্রাপিজয়েডাল,সেগডান্ট ওয়েভ) এবং শক রেসপন্স স্পেকট্রাম টেস্ট.
এই পণ্যগুলি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক যন্ত্রপাতি এবং গৃহ সরঞ্জাম ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
- ভাল ডিজাইন ডায়নামিক বৃত্তাকার কঙ্কাল, একটি উচ্চ পর্যায় অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সঙ্গে।
- দ্বি-চৌম্বকীয় সার্কিট ডিজাইনঃ কম চৌম্বকীয় ফ্লাক্স ফুটো, কম্প্যাক্ট এবং যুক্তিসঙ্গত কাঠামো।
- রকার রড রোলার লেয়ার, সোজা এবং আমদানি-ভিত্তিক যৌগিক শরীরের কঠোরতা দৃষ্টিভঙ্গি, অদ্ভুত লোড ক্ষমতা সহ।
- হরমোন ব্যবহারের জন্য নিবেদিত ট্রুনিয়ন বিচ্ছিন্নতা ভিত্তি, সুবিধাজনক মোবাইল ইনস্টলেশন সহ।
- উন্নত প্রযুক্তির মুভ-অ্যারোন্ড সিস্টেম গতিশীল বৃত্তের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
- নতুন নল নকশা শীতল প্রভাব বৃদ্ধি করে।
- ছোট বেলুনের স্ট্যাটিক এবং গতিশীল শক্ততা কম্পন টেবিলের ক্ষমতা বৃদ্ধি করে এবং নিম্ন ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত করে।
- নামমাত্র শক্তিঃসাইনস ফোর্স 3000N; র্যান্ডম ফোর্স 3000N; শক ফোর্স 6000N
- ফ্রিকোয়েন্সি রেঞ্জঃ3Hz থেকে 3500Hz; স্থির ফ্রিকোয়েন্সি, এগিয়ে-পিছিয়ে, সাইন, র্যান্ডম, শক
- স্কেপ ফ্রিকোয়েন্সি মোডঃরৈখিক, লোগারিথমিক, এগিয়ে-পিছিয়ে, স্থির ফ্রিকোয়েন্সি
- স্কেপ-ফ্রিকোয়েন্সি টাইমস:১ থেকে ৩২৭৬৭
- স্কেপ ফ্রিকোয়েন্সি সময়ঃস্থির ফ্রিকোয়েন্সি / একক 1 ¢ 3600 মিনিট; স্কেপ-ফ্রিকোয়েন্সি কার্ভগুলি প্রদর্শিত হতে পারে
- সর্বাধিক ত্বরণ:1000 m/s2 (অ-লোড)
- সর্বোচ্চ গতি:1.6 মি/সেকেন্ড
- সর্বাধিক স্থানচ্যুতি:25 মিমি পি-পি (অ-লোড), ডাবল পিক
- প্রভাব স্থানচ্যুতিঃ২৫ মিমি
- মুভিং কয়েল এর ওজনঃ3.5 কেজি
- কম্পনের দিকনির্দেশনা:উল্লম্ব
- কম্পন তরঙ্গ:সাইন, র্যান্ডম, শক
- মুভিং কয়েল এর ব্যাসার্ধঃΦ১৫০ মিমি
- কম্পন সিস্টেমের মাত্রাঃW750 × H599 × D680 মিমি
- কম্পন সিস্টেমের ওজনঃ৪৯০ কেজি
| মডেল | নামমাত্র সাইনস ফোর্স (এন) | নামমাত্র র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | নামমাত্র ত্বরণ (m/s2) | নামমাত্র গতি (m/s) | নামমাত্র স্থানচ্যুতি (পি-পি) মিমি | সর্বাধিক লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েল এর মাত্রা (মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | ৩৩৫০০ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ৩৩৫০০ | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ৩৩৫০০ | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ৩৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩২৮০০ | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩ ¢ ২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩ ¢ ২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ৩২০০ | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | ৩ ¢ ২০০০ | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | ৩ ¢ ১৭০০ | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- ডাবল চৌম্বকীয় সার্কিট কাঠামো উচ্চ চৌম্বকীয় ক্ষেত্রের তীব্রতা নিশ্চিত করে এবং ফ্লাক্স ফুটো হ্রাস করে। একটি বিশেষ ডিগ্যাসিং কাঠামো ফ্লাক্স ফুটো 1 মিটারের নিচে হ্রাস করতে পারে।
- ইউ-টাইপ স্প্রিং, রোলার, এবং লিনিয়ার বিয়ারিং ডিফ্লেক্টিং লোডের জন্য শক্তিশালী প্রতিরোধের প্রদান করে।
- বায়ু স্প্রিংগুলি কম্পন বিচ্ছিন্নতার জন্য ব্যবহৃত হয়। কম্পন সিস্টেমটি ভারী লোডের সাথেও স্থিতিশীলভাবে কাজ করে। বিশেষ ভিত্তির প্রয়োজন নেই।
- টার্মাল, ওভারলোড, ওভারকন্ট্রাক্ট, ওভারভোল্টেজ এবং ভিব্রেশন পরীক্ষকের অতিরিক্ত স্থানচ্যুতির জন্য সুরক্ষা ডিভাইস সরবরাহ করা হয়। বৈদ্যুতিক নেটওয়ার্ক সুরক্ষা ডিভাইসগুলি ওভারভোল্টেজ,নিম্ন-ভোল্টেজড্রাইভ পাওয়ার সুরক্ষায় বর্তমান সীমাবদ্ধকরণ, নরম-স্টার্ট, অতিরিক্ত তাপমাত্রা, স্বল্প-বর্তমান এবং মডিউল ত্রুটি সুরক্ষা অন্তর্ভুক্ত।
- সাইনস, র্যান্ডম এবং ইমপ্যাক্ট এনভায়রনমেন্টাল টেস্ট সম্পন্ন করতে পারে।
- এই সিস্টেমে ভোল্টেজ ওঠানামা জন্য ন্যূনতম প্রয়োজনীয়তা রয়েছে ¥ ≤ ± 10% গ্রহণযোগ্য।
- এই সিস্টেমে গ্রাউন্ডিং প্রতিরোধের জন্য ন্যূনতম প্রয়োজনীয়তা রয়েছে যা গ্রহণযোগ্য।
- উচ্চ নির্ভরযোগ্যতা, বিশেষ করে দীর্ঘ সময়ের জন্য উপযুক্ত।
- একটি ছোট লোডিং বেঞ্চের মধ্যে, উচ্চতর ত্বরণ এবং কাজের ফ্রিকোয়েন্সি উপলব্ধি করা হয়, যা পুরো মেশিন বেঞ্চের লোডিং ক্ষমতা এবং কর্মক্ষমতা উন্নত করে।

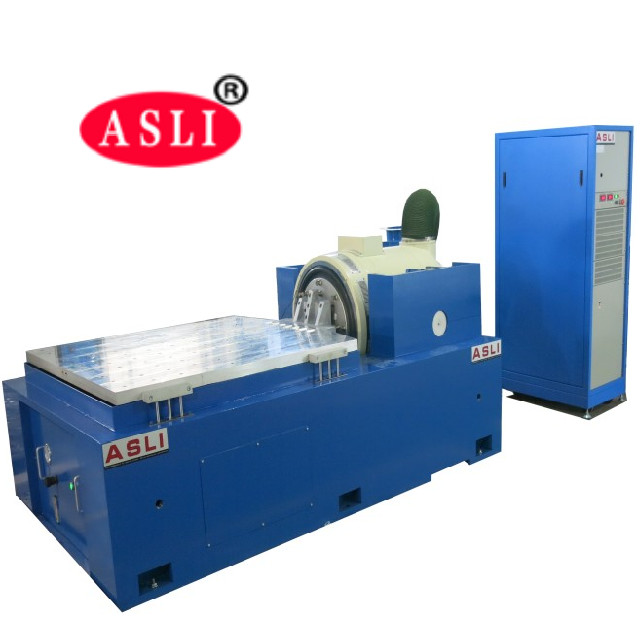

- অনুভূমিক বেঞ্চ এবং কম্পন বেঞ্চ একটি অবিচ্ছেদ্য প্রকার, একটি নিখুঁত কাঠামো এবং সুবিধাজনক ইনস্টলেশন এবং সমন্বয় সঙ্গে।
- স্ট্যাটিক চাপ ট্র্যাক, ভি আকৃতির, ঢাল প্রতিরোধী এবং পক্ষপাত-লোড প্রতিরোধী ক্ষমতা সঙ্গে। বিল্ট ইন তেল পাম্প, ভাল কাঠামো, এবং সহজ অপারেশন।
| মডেল | বেঞ্চের আকার (মিমি) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | চলমান অংশের ওজন (কেজি) |
|---|---|---|---|
| LT0303 | ৩০০×৩০০×২২ ৩০০×৩০০×২৬ ৩০০×৩০০×৩০ | ৫১০০ ৫১৫০০ ৫২০০০ | 6.6 7.8 9.0 |
| LT0404 | ৪০০×৪০০×২২ ৪০০×৪০০×২৬ ৪০০×৪০০×৩০ | ৫১০০ ৫১৪০০ ৫২০০০ | 11.2 13.2 16.0 |
| LT0505 | ৫০০×৫০০×২৫ ৫০০×৫০০×৩০ ৫০০×৫০০×৩৫ | ৫১০০ ৫১৫০০ ৫২০০০ | 19.3 23.1 27.0 |
| LT0606 | ৬০০×৬০০×২৫ ৬০০×৬০০×৩০ ৬০০×৬০০×৪০ | ৫১০০ ৫১০০ ৫২০০০ | 27.5 33.0 45 |
| LT0707 | ৭০০×৭০০×২৫ ৭০০×৭০০×৩০ ৭০০×৭০০×৩৫ | ৫৮০০ ৫১০০ ৫১৫০০ | 36.8 44.2 52 |
| LT0808 | ৮০০×৮০০×৩০ ৮০০×৮০০×৪০ ৮০০×৮০০×৪৫ | ৫১০০ ৫১৫০০ ৫২০০০ | 57.7 76.9 86.5 |
| LT1010 | ১০০০×১০০০×৩০ ১০০০×১০০০×৪০ ১০০০×১০০০×৫০ | ৫১০০ ৫১৩০০ ৫১৫০০ | 89.1 118.8 147 |
| LT1212 | ১২০০ × ১২০০ × ৩০ ১২০০×১২০০×৪০ ১২০০×১২০০×৫০ | ৫৮০০ ৫১১০০ ৫১৪০০ | 126 168 210 |
ভিটি উল্লম্ব প্রসারিত বেঞ্চ এবং নির্দিষ্ট clamps স্পষ্টতা গণনা করা হয় এবং গ্রাহক নিখুঁত কাঠামো অনুযায়ী সর্বোত্তম কর্মক্ষমতা অর্জন নিশ্চিত করার জন্য elaborately ডিজাইন করা হয়,উচ্চমানের উপাদান, এবং কারিগরি।
| মডেল | ওজন (কেজি) | সর্বাধিক ফ্রিকোয়েন্সি (হার্জ) | বেঞ্চের আকার |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | ৩০০×৩০০ |
| VT0404 | 22 | 1500 | ৪০০×৪০০ |
| VT0505 | 30 | 500 | ৫০০×৫০০ |
| VT0606 | 58 | 350 | ৬০০×৬০০ |
| VT0808 | 140 | 350 | ৮০০×৮০০ |
| VT1010 | 180 | 350 | ১০০০×১০০০ |
| VT1212 | 250 | 350 | ১২০০×১২০০ |
| VT1212 (রাউন্ড বেঞ্চ) | 220 | 350 | Φ1200 |
যদি আপনার ইলেক্ট্রোডাইনামিক হাই ফ্রিকোয়েন্সি মেকানিক্যাল টেস্টিং মেশিন কম্পন ক্লান্তি পরীক্ষক সম্পর্কে কোন জিজ্ঞাসা থাকে, দয়া করে আমাদের সাথে যোগাযোগ করুন।
