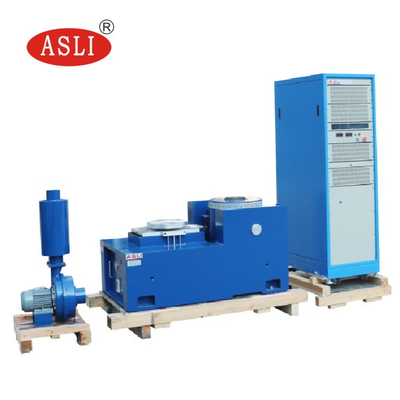

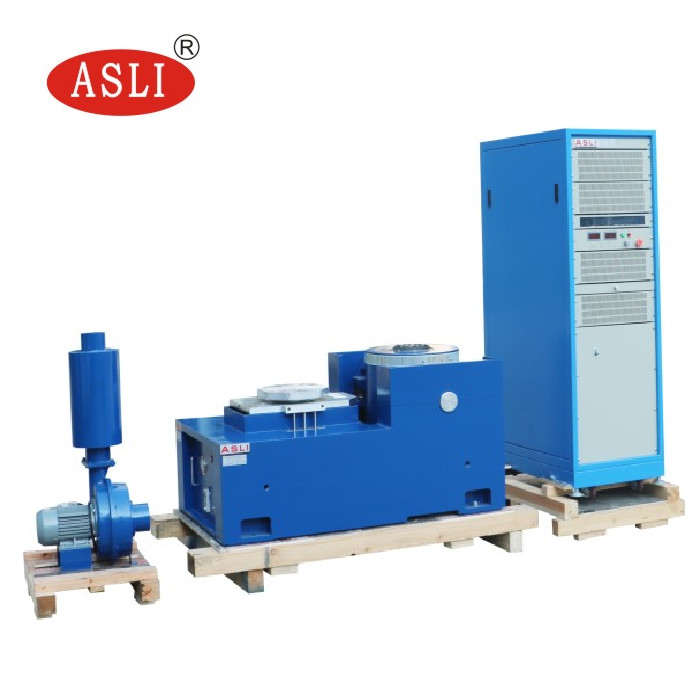

এয়ার কুলিং হাই ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক শেকার উইথ লার্জ মুভিং কয়েল
ES সিরিজের ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষা ব্যবস্থাটি দীর্ঘ সময় ধরে কাজ করার প্রয়োজনীয়তা মেটাতে বিশেষভাবে ডিজাইন করা হয়েছে, কম্পন প্রতিরোধী বেস স্থাপন উল্লম্ব এবং অনুভূমিক কম্পন অর্জন করতে পারে। স্ট্যান্ডার্ড প্ল্যাটফর্মটি উচ্চ দক্ষতার এয়ারব্যাগ শক আইসোলেশন ডিভাইস দিয়ে ইনস্টল করা হয়েছে যাতে বিল্ডিংয়ে স্থানান্তরিত কম্পন কমানো যায়, একই সময়ে বেশিরভাগ ক্ষেত্রে অতিরিক্ত ভিত্তির প্রয়োজন এড়ানো যায়।
একটি সম্পূর্ণ কম্পন পরীক্ষা ব্যবস্থা শেকার, পাওয়ার এবং কম্পন পরিমাপ নিয়ন্ত্রণ ব্যবস্থা নিয়ে গঠিত, প্রাসঙ্গিক জাতীয় এবং আন্তর্জাতিক মান অনুযায়ী (যেমন: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS, ইত্যাদি) পণ্য মানের পরিদর্শন প্রতিষ্ঠার জন্য প্রযুক্তিগত সহায়তা প্রদান করতে।
পণ্যের বৈশিষ্ট্য
* নমনীয় সাসপেনশন সিস্টেম এবং সরল রেখা গাইড, শক্তিশালী ভারবহন ক্ষমতা, ভাল নির্দেশনা কর্মক্ষমতা এবং উচ্চ স্থিতিশীলতা।
* কেন্দ্রীয় লোড এয়ারব্যাগের স্থিতিশীল কঠোরতা বেশি, গতিশীল কঠোরতা কম, ভারবহন ক্ষমতা শক্তিশালী এবং গতিশীল কর্মক্ষমতা চমৎকার।
* দ্রুত স্ব-পরীক্ষা রোগ নির্ণয় এবং চেইন সুরক্ষা, উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা;
* এয়ার ব্যাগ আইসোলেটিং এবং ড্যাম্পিং ডিভাইস ভাইব্রেটরকে বিশেষ ভিত্তি ছাড়াই তৈরি করে, পুরোপুরি কম্পন তরঙ্গ পুনরুৎপাদন করে এবং কম্পন সংক্রমণ হ্রাস করে।
* অনুভূমিক এবং উল্লম্ব সম্প্রসারণ প্ল্যাটফর্মের বিভিন্ন ব্যবহার প্রদান করে;
* এটি সব ধরণের কম্পন কন্ট্রোলারের সাথে ব্যবহার করা যেতে পারে এবং অপারেশন সহজ।
পরামিতি:
| মডেল |
রেটেড সাইন ফোর্স (N) |
রেটেড র্যান্ডম ফোর্স (N) |
ফ্রিকোয়েন্সি রেঞ্জ (Hz) |
রেটেড অ্যাক্সিলারেশন (m/s2) | রেটেড স্পিড(m/s) |
রেটেড ডিসপ্লেসমেন্ট (p-p)mm |
সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল(কেজি) |
এর মাত্রা মুভিং কয়েল(মিমি) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
উল্লম্ব বর্ধিত-বেঞ্চ বৈশিষ্ট্য:
VT উল্লম্ব বর্ধিত-বেঞ্চ এবং নির্দিষ্ট ক্ল্যাম্প, নির্ভুলভাবে গণনা করা, বিস্তারিত নকশা, গ্রাহক নিখুঁত অনুযায়ী সেরা কর্মক্ষমতা অর্জন করেছে তা নিশ্চিত করতে

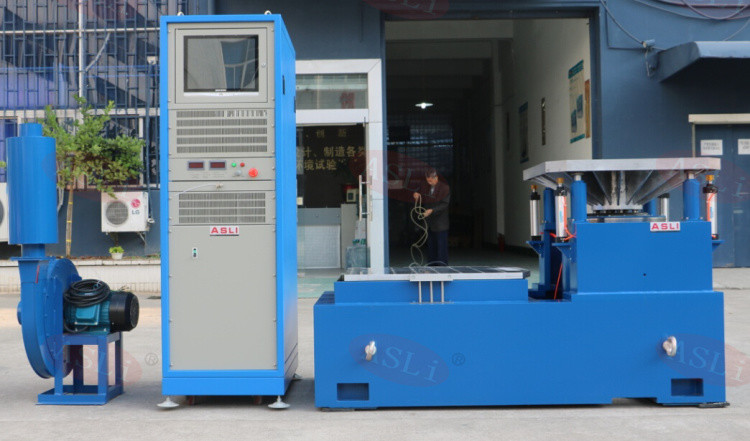

অনুভূমিক স্ট্যান্ড বৈশিষ্ট্য:
উচ্চতর ত্বরণ এবং কাজের ফ্রিকোয়েন্সি উপলব্ধি করতে ছোট লোডিং বেঞ্চের মধ্যে, পুরো মেশিন বেঞ্চের লোডিং ক্ষমতা এবং কর্মক্ষমতা উন্নত করতে।
অনুভূমিক বেঞ্চ এবং কম্পন বেঞ্চ অবিচ্ছেদ্য প্রকার, নিখুঁত গঠন, ইনস্টল এবং সমন্বয় করার সুবিধা সহ।
স্ট্যাটিক প্রেসার ট্র্যাক, ভি-আকৃতির, ঢাল-প্রতিরোধী এবং পক্ষপাত-লোডিং প্রতিরোধী ক্ষমতা সহ।
বিল্ট-ইন তেল পাম্প, ভাল গঠন এবং সহজে পরিচালনাযোগ্য।

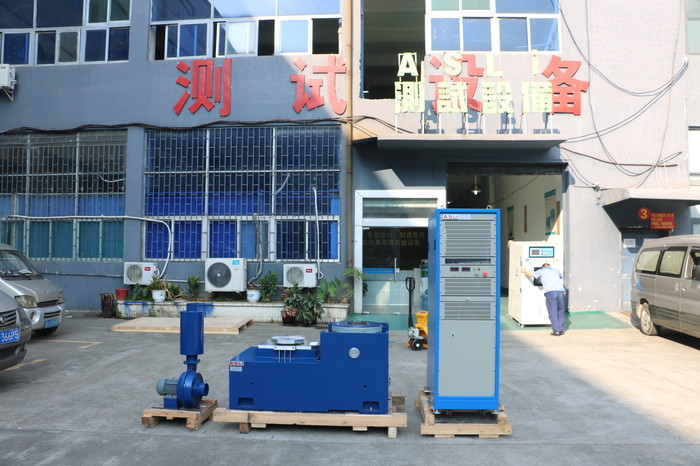

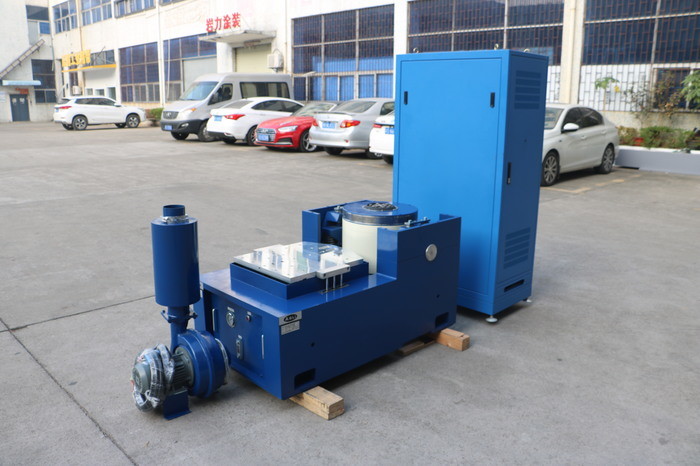

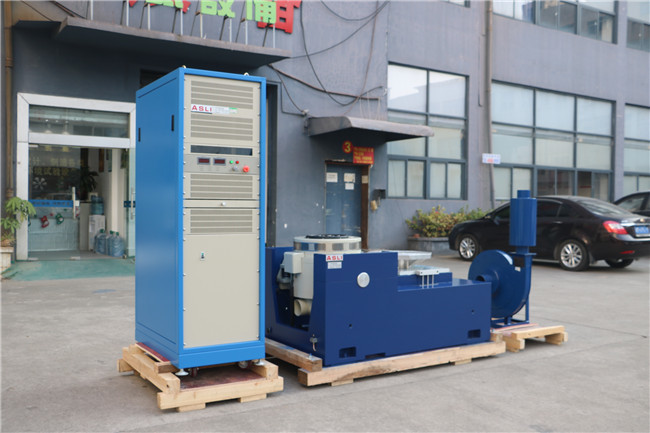

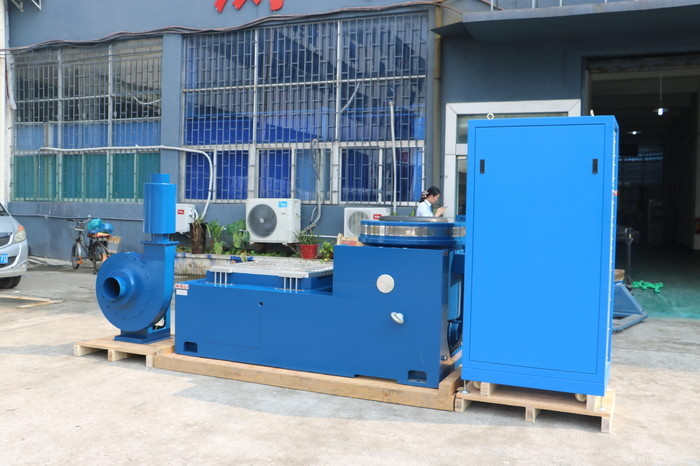

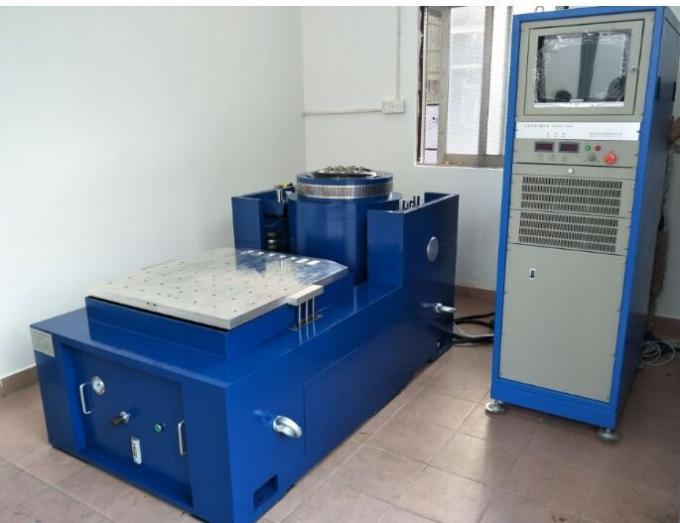

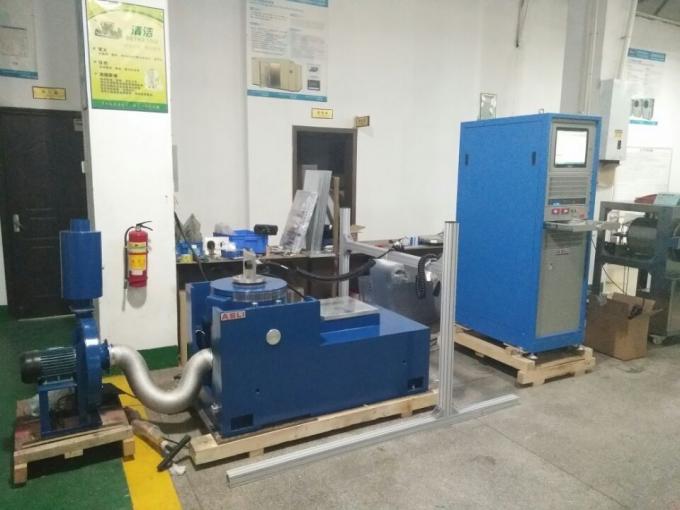

রেফারেন্সের জন্য ছবি:
আপেক্ষিক পণ্য:
 |
 |
 |

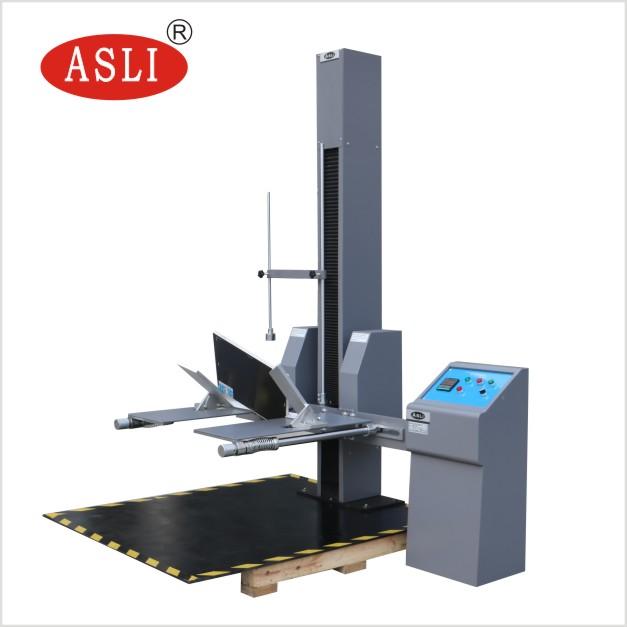

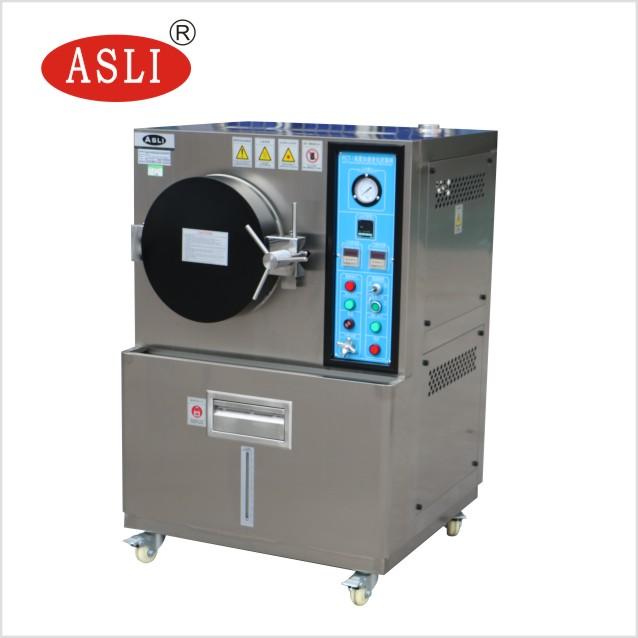

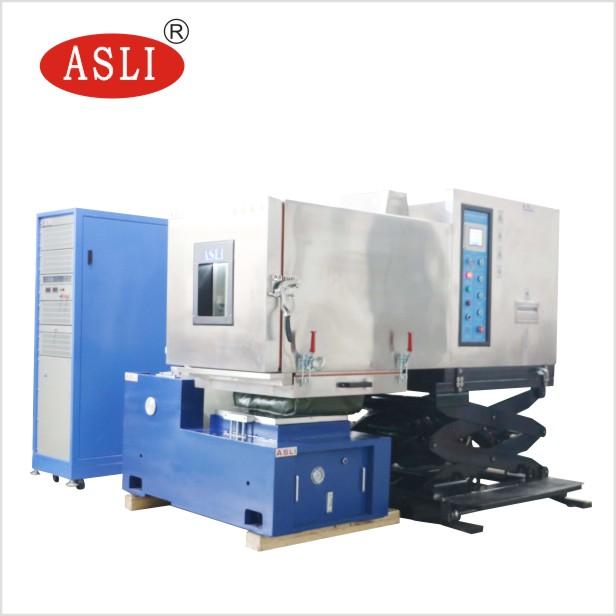

| পিসিটি টেস্ট চেম্বার | ড্রপ টেস্ট মেশিন | তাপমাত্রা আর্দ্রতা কম্পন শেকার |
