অপারেটিং এবং ফিল্ড এনভায়রনমেন্ট ডাইনামিক কন্ডিশন অনুকরণ করার জন্য টপ রেট করা স্বয়ংচালিত কম্পন পরীক্ষা সিস্টেম
কম্পন পরীক্ষার সরঞ্জাম ES-20.pdf
আবেদন:
কম্পন পরীক্ষার উদ্দেশ্য কি?
কম্পন পরীক্ষা এমন একটি প্রক্রিয়া যা একটি উপাদান, যন্ত্রপাতি বা কাঠামোর মধ্যে কম্পন সংকেতের মাত্রা এবং প্যাটার্ন নিরীক্ষণ করে, অস্বাভাবিক কম্পন ঘটনা সনাক্ত করতে এবং পরীক্ষার বস্তুর সামগ্রিক অবস্থার মূল্যায়ন করে।
আমরা এর প্রস্তুতকারকহট সেলিং ইলেক্ট্রোম্যাগনেটিক থ্রি-অ্যাক্সিস ভাইব্রেশন টেবিল ভাইব্রেশন শক ল্যাব টেস্টার, 'ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার', 'স্ব-উত্পাদিত কঙ্কাল অ্যাকশন সার্কেল', 'এয়ারবোর্ন সাপোর্ট' এবং 'রোলার বিয়ারিংস এবং লিনিয়ার গাইডেন্স', 'ট্রুনিয়ন আইসোলেশন' উন্নত আধুনিক প্রযুক্তি এবং বিশেষ প্রযুক্তি গ্রহণ করেছে, X এ সম্পন্ন করা যেতে পারে, Y,Z তিন-অক্ষ সাইনোসয়েডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম কম্পন পরীক্ষা, ক্লাসিক্যাল (অর্ধ - সাইন, ট্র্যাপিজয়েডাল, করাত দাঁতের তরঙ্গ) পালস এবং শক প্রতিক্রিয়া স্পেকট্রাম পরীক্ষা দ্বারা সম্পন্ন করা হবে।এই পণ্যগুলি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান চালনা, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক যন্ত্রপাতি, যোগাযোগ, বাড়ির যন্ত্রপাতি এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
উচ্চ-ফ্রিকোয়েন্সি কম্পন ক্লান্তি পরীক্ষক বৈশিষ্ট্য:
1. একটি উচ্চ স্তরের অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সহ ভাল-পরিকল্পিত গতিশীল বৃত্তের কঙ্কাল।
2. দুই-চৌম্বকীয় সার্কিট, চৌম্বকীয় প্রবাহ ফুটো কম, কম্প্যাক্ট গঠন এবং যুক্তিযুক্ত।
3. রকার রড রোলার বিয়ারিং সোজা এবং আমদানি-ভিত্তিক যৌগিক শরীরের কঠোরতা অভিযোজন, উদ্ভট লোড ক্ষমতা।
4. Trunnion বিচ্ছিন্নতা ভিত্তি হরমোন ব্যবহারের জন্য নিবেদিত, মোবাইল সুবিধার ইনস্টলেশন.
5. উন্নত প্রযুক্তি উচ্চ নির্ভরযোগ্যতার গতিশীল বৃত্ত নিশ্চিত করতে সিস্টেমের চারপাশে সরে যায়।
6. নতুন নালী নকশা এবং শীতল প্রভাব উন্নত.
7. স্ট্যাটিক দৃঢ়তা, ভারবহন ছোট বেলুনের গতিশীল দৃঢ়তা, কম্পন টেবিলের ক্ষমতা বাড়ায়, কম ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত করে।
ইলেক্ট্রোডাইনামিক উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষক প্রযুক্তিগত পরামিতি:
| মডেল |
সাইন রেট বল (N) |
রেট র্যান্ডম বল (N) |
ফ্রিকোয়েন্সি ব্যাপ্তি (Hz) |
রেটেড ত্বরণ (m/s2) | রেট করা গতি(মি/সেকেন্ড) |
রেট স্থানচ্যুতি (pp) মিমি |
সর্বোচ্চলোড হচ্ছে (কেজি) | চলন্ত কয়েল (কেজি) |
এর মাত্রা চলন্ত কয়েল (মিমি) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

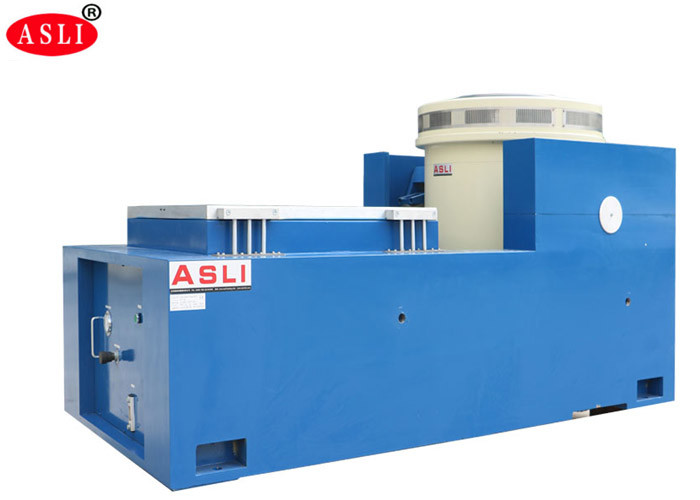

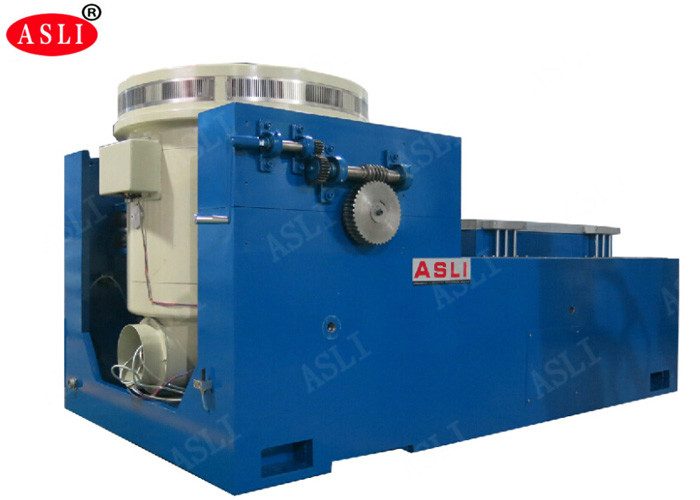

অনুভূমিক স্ট্যান্ড বৈশিষ্ট্য:
1. ছোট লোডিং বেঞ্চের মধ্যে উচ্চতর ত্বরণ এবং কাজের ফ্রিকোয়েন্সি উপলব্ধি করতে, পুরো মেশিন বেঞ্চের লোডিং ক্ষমতা এবং কর্মক্ষমতা উন্নত করতে।
2. অনুভূমিক বেঞ্চ এবং কম্পন বেঞ্চ অবিচ্ছেদ্য টাইপ, নিখুঁত কাঠামো সহ, ইনস্টল এবং সামঞ্জস্য করার সুবিধা।
3. স্ট্যাটিক চাপ ট্র্যাক, ভি-আকৃতি, ঢাল-প্রতিরোধী এবং পক্ষপাত-লোডিং প্রতিরোধী ক্ষমতা সহ।
অন্তর্নির্মিত তেল পাম্প, ভাল গঠন এবং সহজ অপারেটিং.
অনুভূমিক বিস্তৃতির প্রযুক্তিগত পরামিতি:
| মডেল | বেঞ্চের আকার (মিমি) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | চলমান অংশের ওজন (কেজি) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
৬.৬ 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| এলটি 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
৮৯.১ 118.8 147 |
| এলটি 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
উল্লম্ব বর্ধিত-বেঞ্চ বৈশিষ্ট্য:
VT উল্লম্ব বর্ধিত-বেঞ্চ এবং নির্দিষ্ট ক্ল্যাম্প, নির্ভুলতা গণনা করা, বিস্তৃত নকশা, নিশ্চিত করতে গ্রাহকের নিখুঁত কাঠামো, উচ্চ মানের উপাদান অনুযায়ী সর্বোত্তম কর্মক্ষমতা অর্জন করা হয়েছে।
এবং কারিগর
উল্লম্ব সম্প্রসারণকারীর প্রযুক্তিগত পরামিতি:
| মডেল | ওজন (কেজি) | সর্বোচ্চফ্রিকোয়েন্সি (Hz) | বেঞ্চের আকার |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (গোলাকার বেঞ্চ) | 220 | 350 | Φ1200 |
সম্পর্কিত আরো তথ্যের জন্যঅপারেটিং এবং ফিল্ড এনভায়রনমেন্ট ডাইনামিক কন্ডিশন অনুকরণ করার জন্য টপ রেট করা স্বয়ংচালিত কম্পন পরীক্ষা সিস্টেম, আমাদের সাথে যোগাযোগ করতে স্বাগতম!
