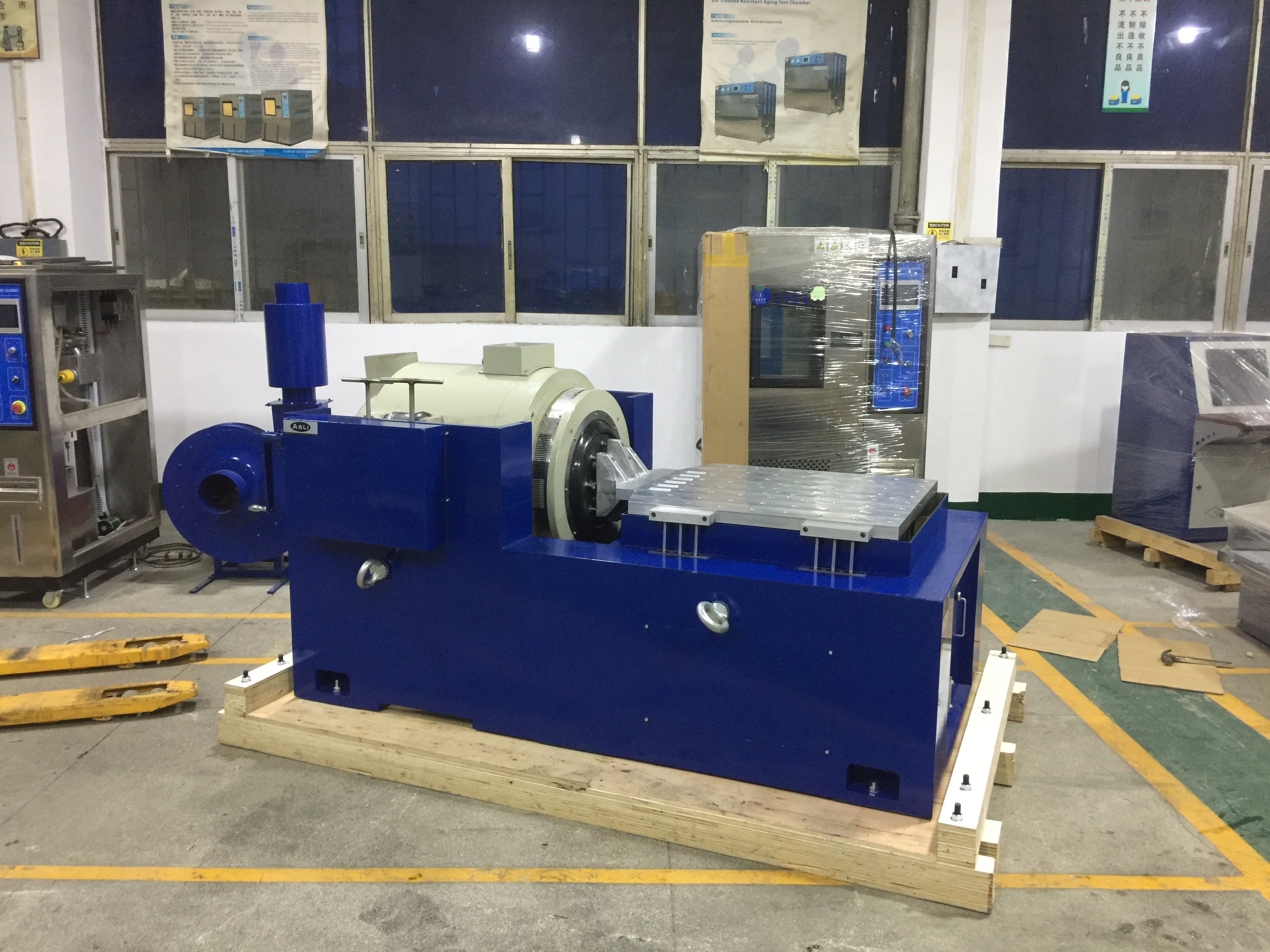

উচ্চ ফ্রিকোয়েন্সি এয়ার কুলিং কম্পন পরীক্ষা সিস্টেম গতিশীল কম্পন শেকার টেবিল
পণ্যের বিবরণ
| কম্পন বল: | 3000N | কুলিং পদ্ধতি: | এয়ার কুলিং |
|---|---|---|---|
| ফ্রিকোয়েন্সি পরিসীমা: | 3-3500hz | স্থানচ্যুতি: | 40 মিমি |
| সর্বোচ্চ গতি: | 1.6m/s | আবেদন: | LED, অটো পার্টস, ব্যাটারি |
| বিশেষভাবে তুলে ধরা |
3000N ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার,120 কেজি লোড ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার,3000 এন ইলেক্ট্রোডাইনামিক ভাইব্রেশন মেশিন |
||
পণ্য বিবরণ

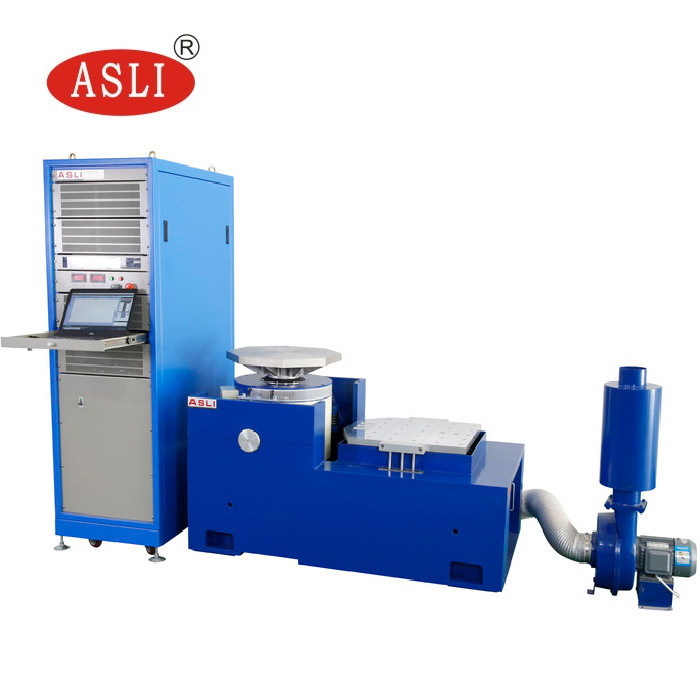

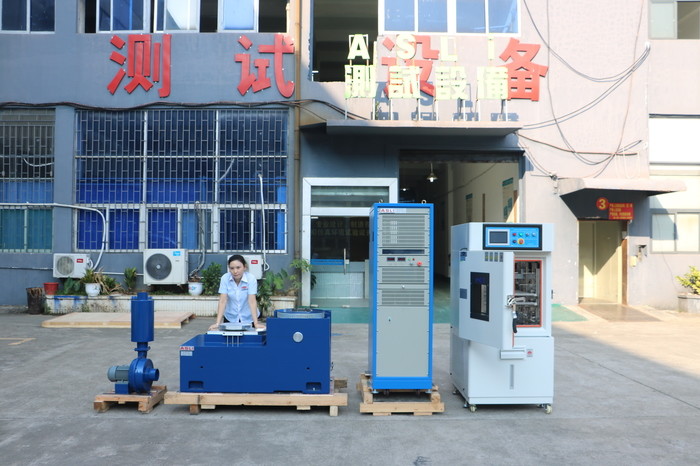

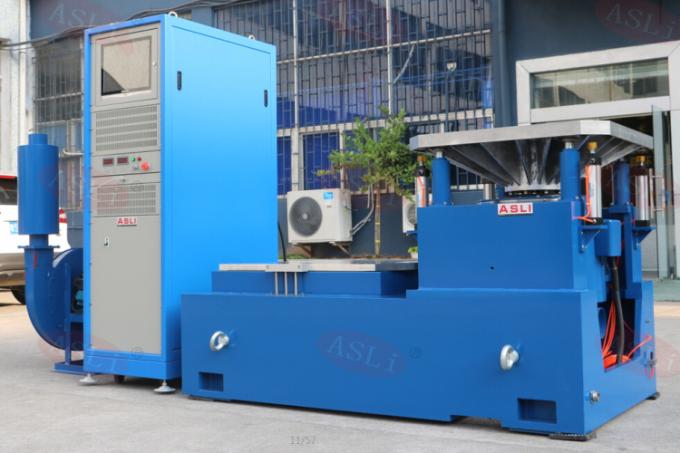

এই সিস্টেমে একটি কম্পন জেনারেটর, একটি পাওয়ার অ্যামপ্লিফায়ার এবং একটি কম্পন নিয়ন্ত্রণ ব্যবস্থা রয়েছে। এটি সাইন ওয়েভ কম্পন, র্যান্ডম কম্পন, যান্ত্রিক শক পালস এবং বাস্তব-সময়ের ট্রেস প্রতিলিপির মতো বিভিন্ন লোডের সাথে মোকাবিলা করার জন্য একটি কম্পন পরীক্ষা সরবরাহ করতে পারে।
স্টোরেজের জন্য নথি ডাউনলোড করুন — ES-3A ভাইব্রেশন টেস্টার।pdf
| মডেল |
রেটেড সাইন বল (N) |
রেটেড র্যান্ডম বল (N) |
ফ্রিকোয়েন্সি পরিসীমা (Hz) |
রেটেড ত্বরণ (m/s²) |
রেটেড গতি (m/s) |
রেটেড সরণ (p-p) mm |
সর্বোচ্চ। লোডিং (Kg) |
চলমান কয়েল (Kg) |
মাত্রা চলমান কয়েলের (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

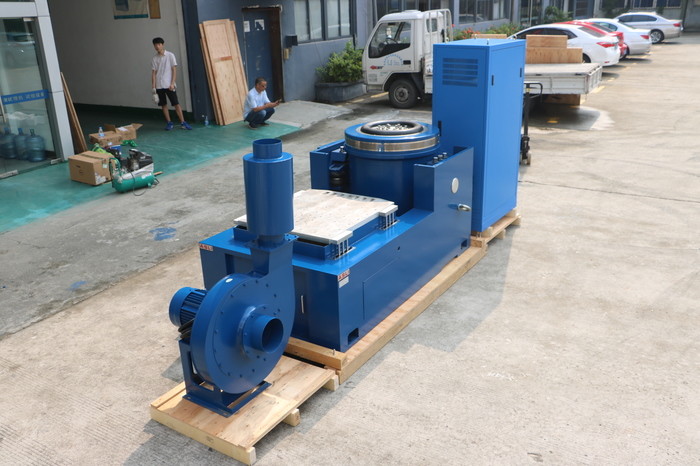

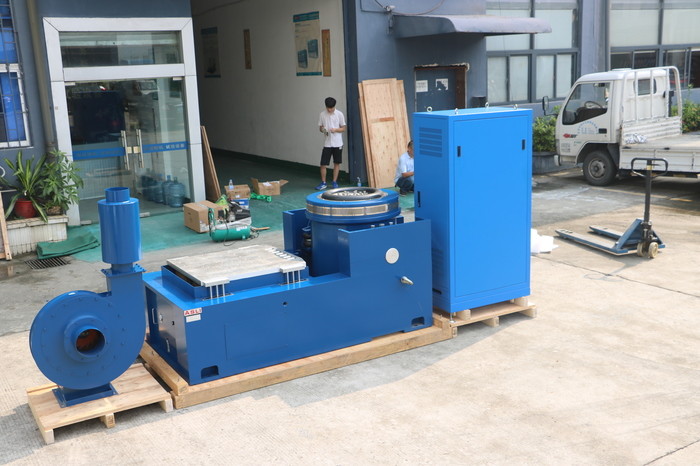

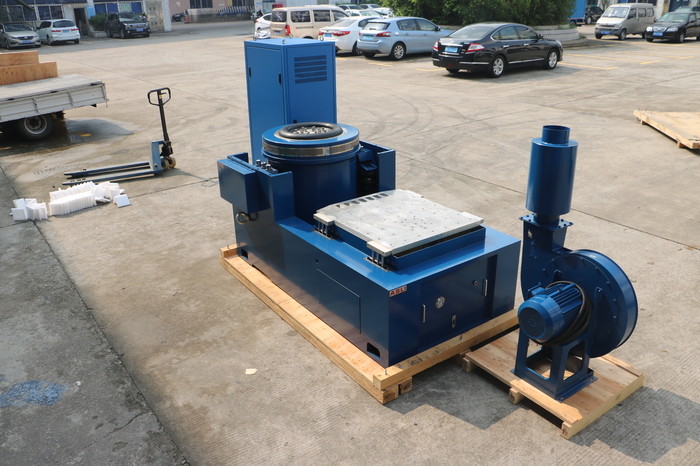

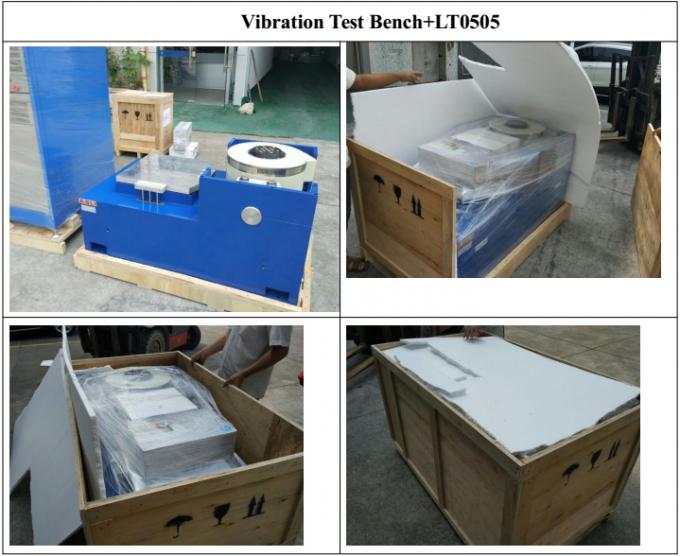

প্যাকেজ: প্রথমে পিপি ফিল্ম, তারপর মেশিনের এবং কেসের মধ্যে 10 মিমি ফোম, এবং বাইরে স্ট্যান্ডার্ড এক্সপোর্ট পাতলা পাতলা কাঠের কেস।

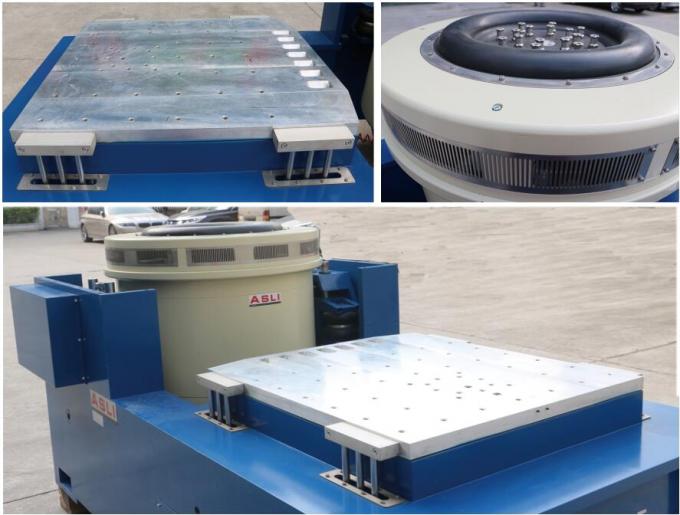

- শক্তিশালী সাসপেনশন সিস্টেম এবং লিনিয়ার মোশন গাইড — শক্তিশালী বহন ক্ষমতা, ভাল গাইড ফাংশন এবং উচ্চ স্থিতিশীলতা।
- লোড সেন্টার এয়ারব্যাগের উচ্চ স্ট্যাটিক স্টিফনেস এবং কম ডাইনামিক স্টিফনেস রয়েছে, শক্তিশালী বহন ক্ষমতা এবং প্রশস্ততার পরিবর্তনে নিখুঁত পারফরম্যান্স।
- উচ্চ দক্ষতা ডি ক্লাস পাওয়ার সুইচিং, 3-সিগমা পিক কারেন্ট, সেরা পাওয়ার খরচ সরবরাহ করে এবং হারমোনিক বিকৃতি কমিয়ে দেয়।
- নিরাপত্তা ইন্টারলক সহ দ্রুত স্ব-নির্ণয় — উচ্চ নিরাপত্তা নির্ভরযোগ্যতা।
- কম্পন প্ল্যাটফর্মের জন্য এয়ারব্যাগ শক আইসোলেশন ডিভাইস, অতিরিক্ত ফাউন্ডেশনের প্রয়োজন ছাড়াই, কম্পন তরঙ্গের নিখুঁত প্রতিলিপি এবং কম্পন ট্রান্সমিটেন্স হ্রাস।

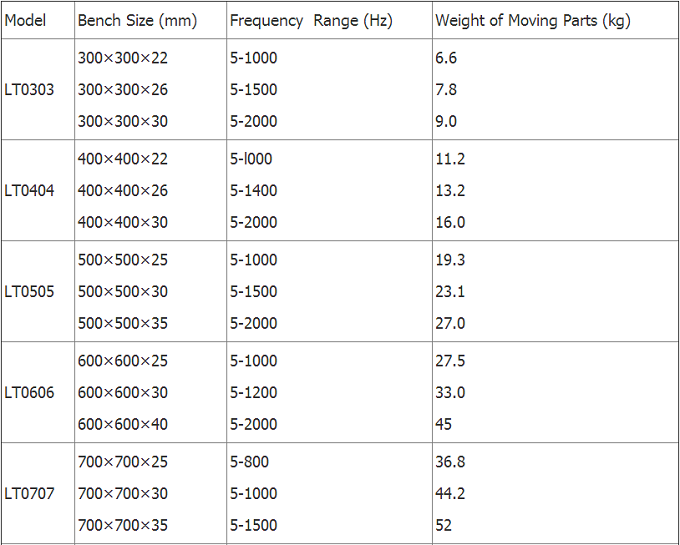

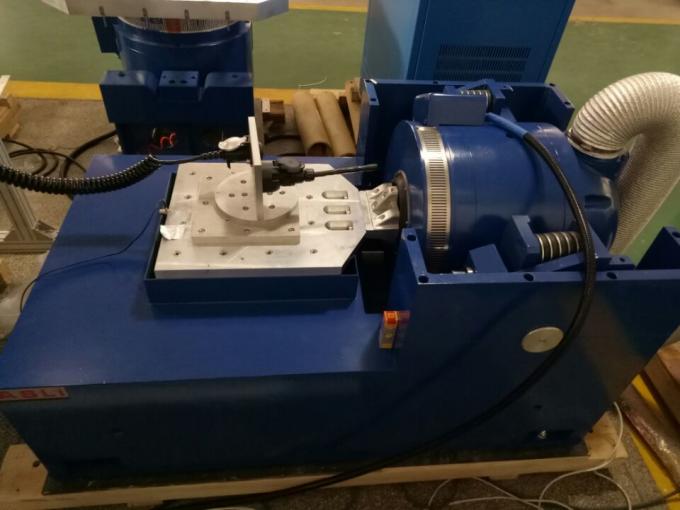

- বিভিন্ন অ্যাপ্লিকেশনের জন্য অনুভূমিক এবং উল্লম্ব সম্প্রসারণ প্ল্যাটফর্ম সরবরাহ করে।
- সাধারণ কন্ট্রোলার অপারেশন।
সাধারণ প্রশ্ন:
প্রশ্ন ১: ইলেকট্রোডাইনামিক ভাইব্রেশন শেকার কী?
উত্তর: একটি ইলেকট্রোডাইনামিক ভাইব্রেশন শেকার হল একটি টেস্টিং সিস্টেম যা পরিবহনের সময়, অপারেশন বা পরিষেবার সময় পণ্যগুলি যে কম্পন পরিস্থিতির সম্মুখীন হতে পারে তা অনুকরণ করতে ব্যবহৃত হয়। এটি নির্ভরযোগ্যতা, স্থায়িত্ব এবং যোগ্যতা পরীক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়।
প্রশ্ন ২: কোন পণ্যগুলি পরীক্ষা করা যেতে পারে?
উত্তর: এটি ইলেকট্রনিক উপাদান, স্বয়ংচালিত যন্ত্রাংশ, ব্যাটারি, মহাকাশ উপাদান, বৈদ্যুতিক পণ্য, প্যাকেজিং, যোগাযোগ সরঞ্জাম এবং কম্পন পরীক্ষার প্রয়োজন এমন অন্যান্য পণ্যের জন্য ব্যবহার করা যেতে পারে।
প্রশ্ন ৩: শেকার কোন কম্পন পরীক্ষাগুলি সম্পাদন করতে পারে?
উত্তর: সিস্টেম কনফিগারেশনের উপর নির্ভর করে, এটি সাইন ওয়েভ কম্পন, র্যান্ডম কম্পন, শক টেস্টিং, রেজোন্যান্স সার্চ, ফ্রিকোয়েন্সি সুইপ এবং অন্যান্য প্রোগ্রামযোগ্য কম্পন পরীক্ষা সম্পাদন করতে পারে।
প্রশ্ন ৪: সর্বোচ্চ পরীক্ষার ফ্রিকোয়েন্সি কত?
উত্তর: সর্বোচ্চ ফ্রিকোয়েন্সি মডেল এবং কনফিগারেশনের উপর নির্ভর করে। বিভিন্ন ফ্রিকোয়েন্সি প্রয়োজনীয়তার জন্য বিভিন্ন শেকার মডেল উপলব্ধ। অনুগ্রহ করে আপনার প্রয়োজনীয় ফ্রিকোয়েন্সি পরিসীমা প্রদান করুন যাতে আমরা একটি উপযুক্ত মডেল সুপারিশ করতে পারি।
প্রশ্ন ৫: আমি কীভাবে সঠিক শেকার মডেল নির্বাচন করব?
উত্তর: প্রধান কারণগুলির মধ্যে রয়েছে:
- সর্বোচ্চ নমুনা ওজন
- নমুনার মাত্রা
- প্রয়োজনীয় কম্পনের দিক
- ফ্রিকোয়েন্সি পরিসীমা
- সর্বোচ্চ ত্বরণ
- সরণ
- প্রয়োজনীয় কম্পন পরীক্ষা মান
এই প্যারামিটারগুলির উপর ভিত্তি করে, আমরা একটি উপযুক্ত শেকার সিস্টেম সুপারিশ করতে পারি।
প্রশ্ন ৬: শেকার কি উল্লম্ব এবং অনুভূমিক উভয় কম্পন সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। কনফিগারেশনের উপর নির্ভর করে, সিস্টেমটি একটি উল্লম্ব পরীক্ষা সেটআপ, অনুভূমিক পরীক্ষা সেটআপ, বা উভয় সহ সরবরাহ করা যেতে পারে।
প্রশ্ন ৭: এটি কি র্যান্ডম কম্পন পরীক্ষা সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। একটি উপযুক্ত ভাইব্রেশন কন্ট্রোলার র্যান্ডম কম্পন পরীক্ষার জন্য কনফিগার করা যেতে পারে, যার মধ্যে PSD-ভিত্তিক পরীক্ষার প্রোফাইল রয়েছে।
প্রশ্ন ৮: এটি কি শক পরীক্ষা সম্পাদন করতে পারে?
উত্তর: হ্যাঁ, যদি নির্বাচিত শেকার সিস্টেমের প্রয়োজনীয় শক প্রোফাইলের জন্য পর্যাপ্ত বল, সরণ এবং ত্বরণ ক্ষমতা থাকে।
একটি ইলেকট্রোডাইনামিক ভাইব্রেশন শেকার উচ্চ-ফ্রিকোয়েন্সি কম্পন পরীক্ষার জন্য বেশ কয়েকটি সুবিধা প্রদান করে:
- প্রশস্ত ফ্রিকোয়েন্সি পরিসীমা: নিম্ন-ফ্রিকোয়েন্সি এবং উচ্চ-ফ্রিকোয়েন্সি উভয় কম্পন পরীক্ষার জন্য উপযুক্ত, বিশেষ করে ইলেকট্রনিক এবং স্বয়ংচালিত উপাদানগুলির জন্য।
- উচ্চ নিয়ন্ত্রণ নির্ভুলতা: ফ্রিকোয়েন্সি, ত্বরণ, সরণ, বেগ এবং পরীক্ষার সময়কাল নির্ভুলভাবে নিয়ন্ত্রণ করা যেতে পারে।
- দ্রুত প্রতিক্রিয়া: ইলেকট্রোডাইনামিক ড্রাইভ সিস্টেম নিয়ন্ত্রণ সংকেতগুলিতে দ্রুত প্রতিক্রিয়া জানায়, যা এটিকে সুইপ কম্পন পরীক্ষার জন্য উপযুক্ত করে তোলে।
- স্থিতিশীল কম্পন আউটপুট: ক্লোজড-লুপ নিয়ন্ত্রণ পরীক্ষার সময় স্থিতিশীল কম্পন স্তর বজায় রাখতে সহায়তা করে।
- প্রোগ্রামযোগ্য টেস্টিং: ফ্রিকোয়েন্সি পরিসীমা, সুইপ রেট, ত্বরণ এবং চক্রের সংখ্যার মতো পরীক্ষার প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে প্রোগ্রাম করা যেতে পারে।
- উচ্চ-ফ্রিকোয়েন্সি পরীক্ষার জন্য উপযুক্ত: বিশেষ করে PCB/PCBA, স্বয়ংচালিত ইলেকট্রনিক্স, সেন্সর, সংযোগকারী, ব্যাটারি এবং অন্যান্য ইলেকট্রনিক উপাদানগুলির জন্য উপযুক্ত।
- উচ্চ অটোমেশন: পরীক্ষার প্রোগ্রামগুলি স্বয়ংক্রিয়ভাবে সংরক্ষণ এবং কার্যকর করা যেতে পারে, পরীক্ষার দক্ষতা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে।
আপনি যদি আমাদের উচ্চ ফ্রিকোয়েন্সি এয়ার কুলিং ভাইব্রেশন টেস্ট সিস্টেম ডাইনামিক ভাইব্রেশন শেকার টেবিলের প্রতি আগ্রহী হন, তাহলে অনুগ্রহ করে আপনার অনুসন্ধান আমাদের কাছে পাঠাতে দ্বিধা করবেন না।
পণ্যের হাইলাইটস
3000N বল, 3-3500Hz পরিসর, 40mm স্থানচ্যুতি, 1.6m/s গতি সহ উচ্চ ফ্রিকোয়েন্সি এয়ার কুলিং ভাইব্রেশন টেস্ট সিস্টেম। LED, স্বয়ংক্রিয় যন্ত্রাংশ, ব্যাটারি পরীক্ষার জন্য আদর্শ। রাগড সাসপেনশন, এয়ারব্যাগ আইসোলেশন, ডি ক্লাস এমপ্লিফায়ার এবং অনুভূমিক/উল্লম্ব প্রসারক বৈশিষ্ট্যগুলি। কোন ভিত্তির প্রয়োজন নেই।
