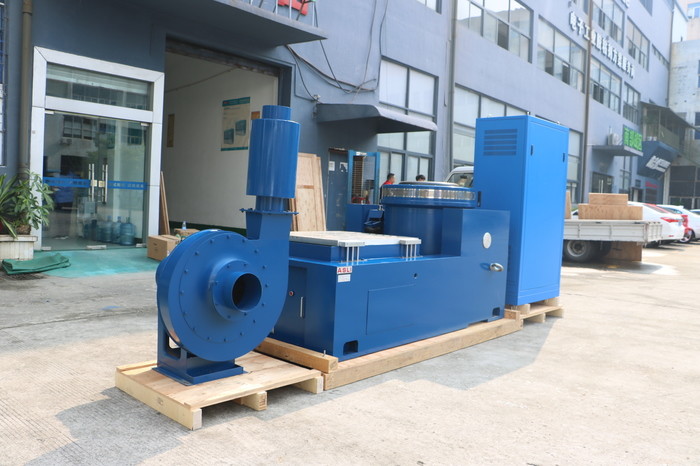

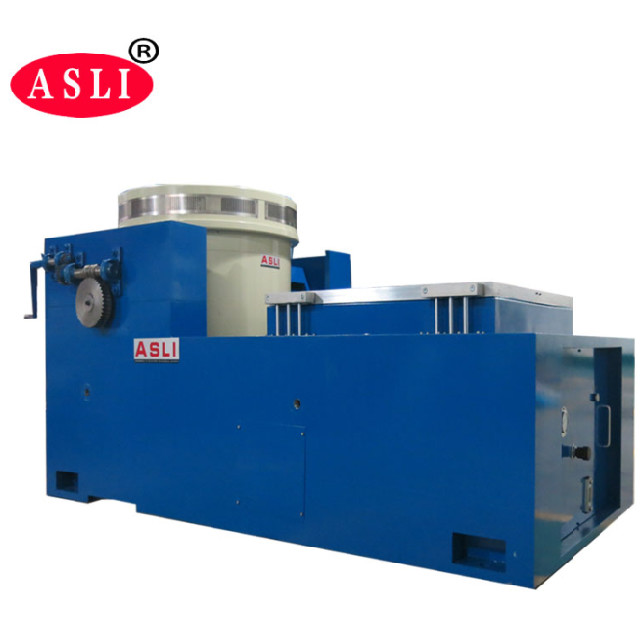

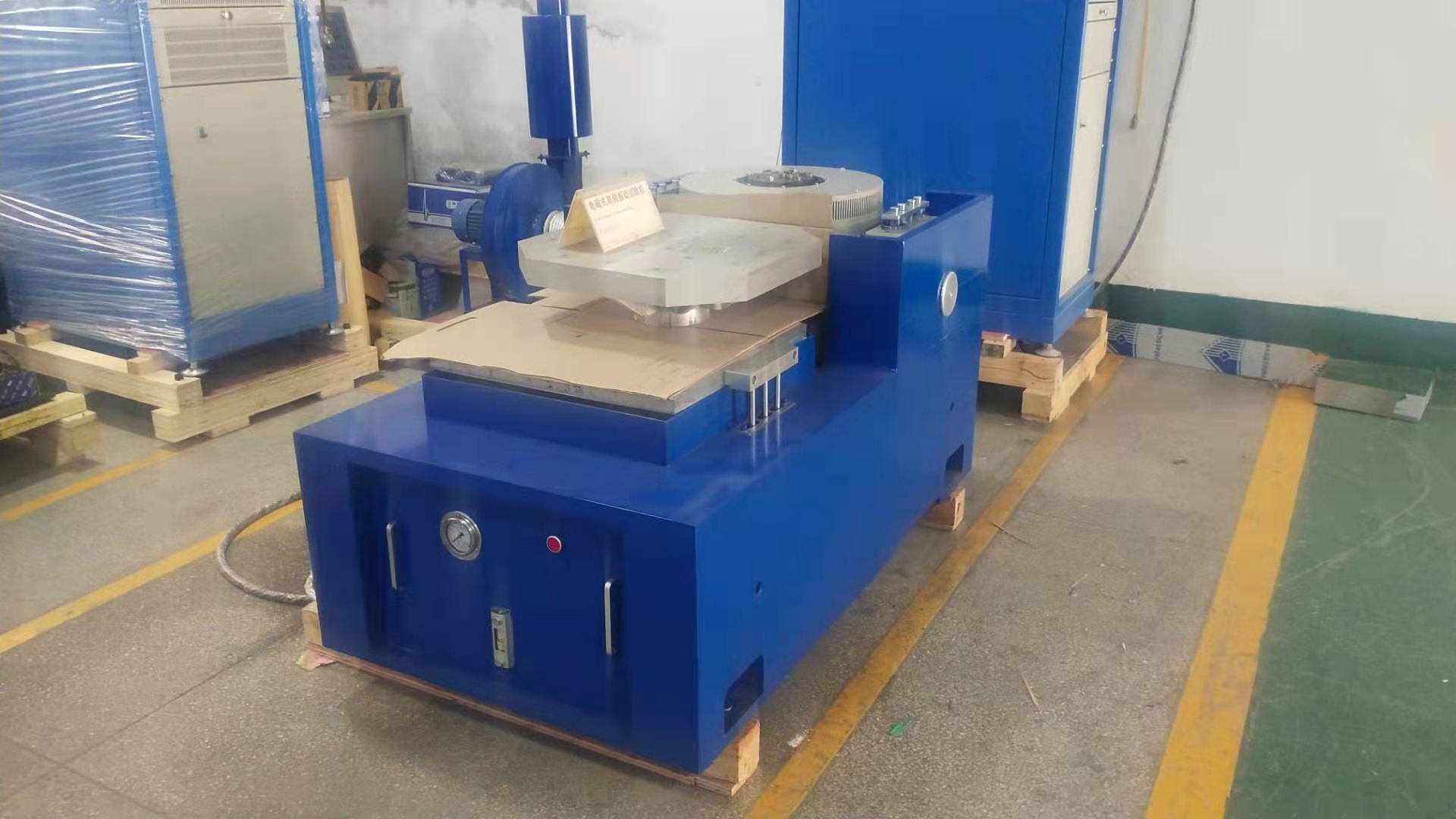

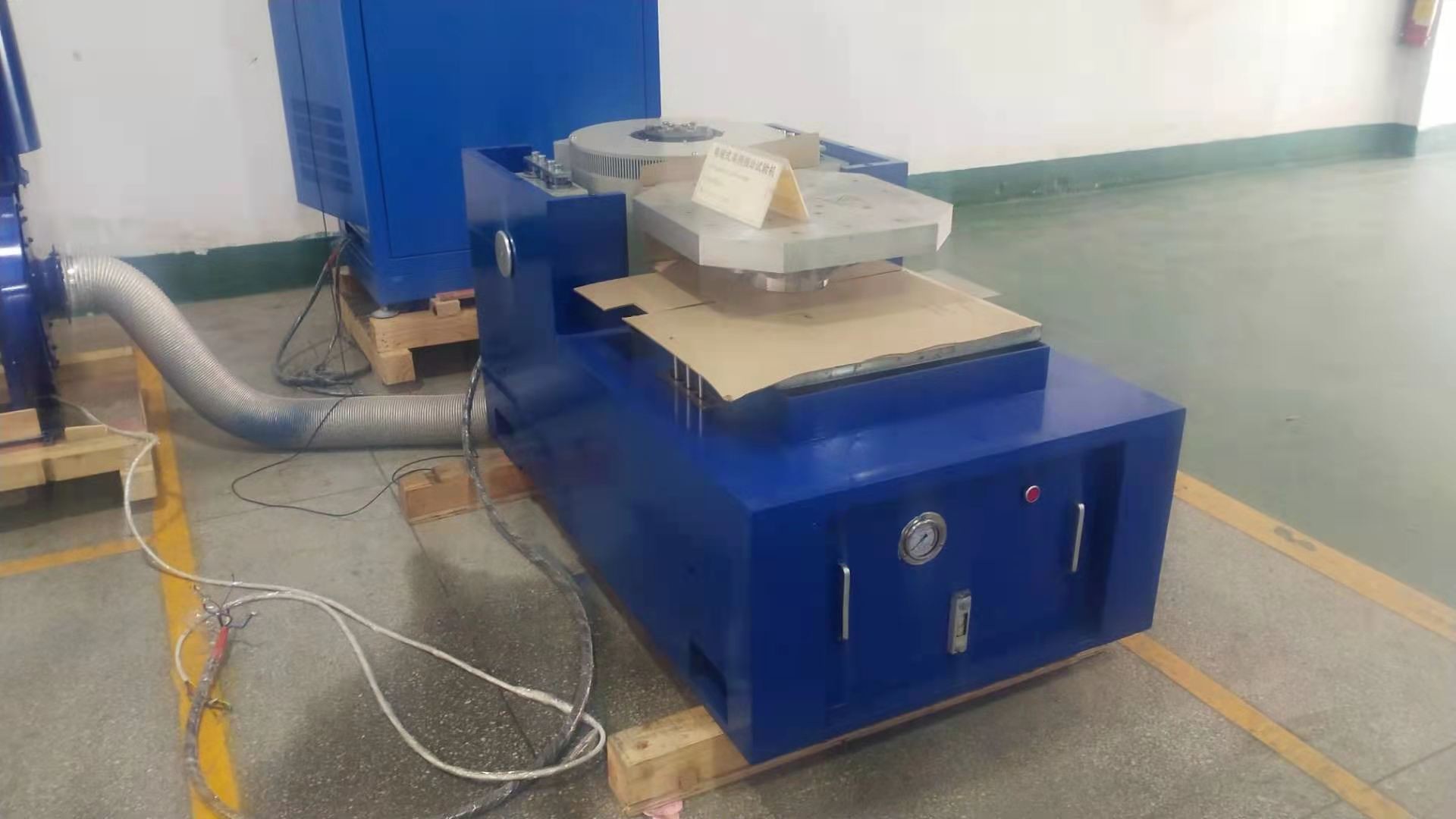

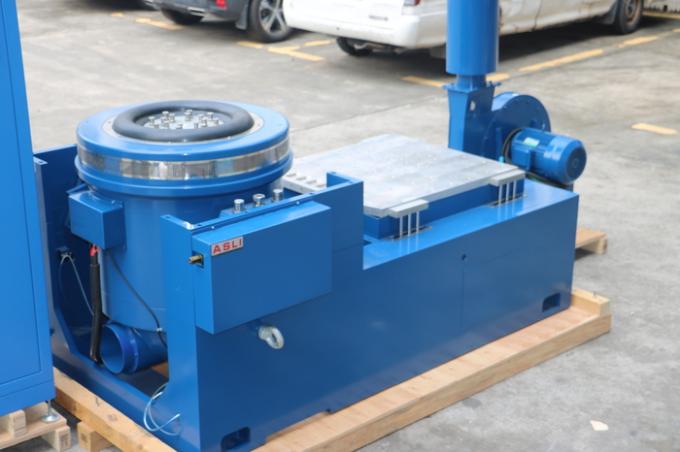

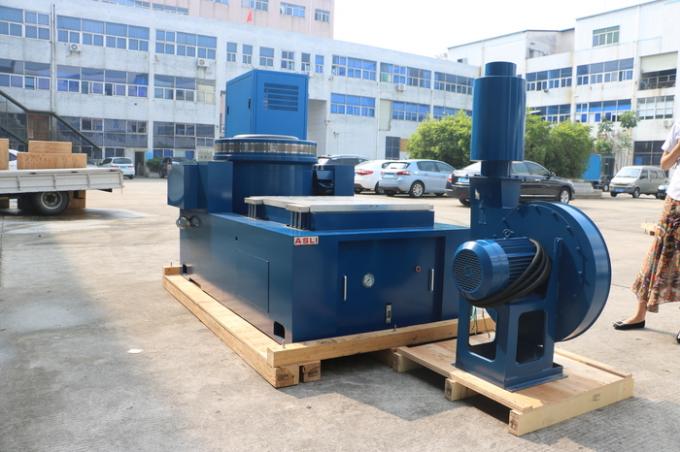

অনুভূমিক স্লিপ টেবিল সহ এএসটিএম 2000Hz র্যান্ডম কম্পন পরীক্ষার সরঞ্জাম
পণ্যের বিবরণ
| কম্পন তরঙ্গ: | সাইন এবং র্যান্ডম | ফ্রিকোয়েন্সি: | 2000Hz |
|---|---|---|---|
| কম্পনের দিক: | অনুভূমিক | চলন্ত কুণ্ডলী: | দিয়া। 30 মিমি |
| আবেদন: | LED, অটো যন্ত্রাংশ, প্যাকেজ | ব্যবহার: | কম্পন পরীক্ষা মেশিন |
| বিশেষভাবে তুলে ধরা |
2000Hz র্যান্ডম কম্পন পরীক্ষার সরঞ্জাম,ASTM র্যান্ডম কম্পন পরীক্ষার সরঞ্জাম,2000 Hz স্লিপ টেবিল কম্পন পরীক্ষা |
||
পণ্য বিবরণ
দ্য2000Hz সাইনাস এবং র্যান্ডম কম্পন টেস্টিং সরঞ্জামএটি পণ্য কম্পন এবং শক পরিবেশগত পরীক্ষা, পরিবেশগত চাপ স্ক্রিনিং, এবং নির্ভরযোগ্যতা পরীক্ষার জন্য ডিজাইন করা হয়েছে। এটি এয়ারস্পেস, যোগাযোগ,ইলেকট্রনিক্স, বৈদ্যুতিক, গৃহস্থালী যন্ত্রপাতি, এবং অন্যান্য শিল্প।
এই সিস্টেমটি একটি বহুমুখী পরীক্ষার প্ল্যাটফর্ম যা পরীক্ষার স্পেসিফিকেশনগুলির বিস্তৃত পরিসীমা পূরণ করে, যার মধ্যে রয়েছেআইইসি,এমআইএল-এসটিডি,জেআইএস, এবংএএসটিএমমানদণ্ড।
- নমনীয় সাসপেনশন সিস্টেম এবং সোজা লাইন গাইড শক্তিশালী ভার বহন ক্ষমতা, চমৎকার গাইডিং কর্মক্ষমতা এবং উচ্চ স্থিতিশীলতা প্রদান করে।
- কেন্দ্রীয় লোড এয়ারব্যাগ উচ্চ স্ট্যাটিক শক্ততা এবং কম গতিশীল শক্ততা প্রদান করে, শক্তিশালী বহন ক্ষমতা এবং অসামান্য গতিশীল কর্মক্ষমতা নিশ্চিত করে।
- দ্রুত স্ব-নির্ণয় এবং চেইন সুরক্ষা সিস্টেম উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করে।
- এয়ারব্যাগ আইসোলেশন এবং ডিম্পিং ডিভাইস একটি বিশেষ ভিত্তি প্রয়োজন অপসারণ, নিখুঁতভাবে কম্পন তরঙ্গ পুনরুত্পাদন, এবং কম্পন সংক্রমণ হ্রাস।
| মডেল |
রেটযুক্ত সাইন শক্তি (এন) |
রেটযুক্ত র্যান্ডম শক্তি (এন) |
ঘনত্ব পরিসীমা (হার্টজ) |
রেটযুক্ত ত্বরণ (m/s2) |
রেটযুক্ত গতি (m/s) |
রেটযুক্ত স্থানচ্যুতি (পি-পি) মিমি |
ম্যাক্স. লোডিং (কেজি) |
সরানো কয়েল (কেজি) |
মাত্রা এর সরানো কয়েল (মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | ৩৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩২৮০০ | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩ ¢ ২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩ ¢ ২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ৩২০০ | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | ৩ ¢ ২০০০ | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | ৩ ¢ ১৭০০ | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
FAQ:
প্রশ্ন 1: একটি ইলেক্ট্রোডাইনামিক কম্পন শেকার কি?
RE: একটি ইলেক্ট্রোডাইনামিক কম্পন শেকার একটি পরীক্ষার সিস্টেম যা পণ্য পরিবহন, অপারেশন বা পরিষেবা চলাকালীন অনুভূত হতে পারে এমন কম্পন অবস্থার অনুকরণ করতে ব্যবহৃত হয়।এটি নির্ভরযোগ্যতার জন্য ব্যাপকভাবে ব্যবহৃত হয়, স্থায়িত্ব এবং যোগ্যতা পরীক্ষা।
প্রশ্ন 2: কোন পণ্য পরীক্ষা করা যেতে পারে?
RE: এটি ইলেকট্রনিক উপাদান, অটোমোবাইল অংশ, ব্যাটারি, এয়ারস্পেস উপাদান, বৈদ্যুতিক পণ্য, প্যাকেজিং, যোগাযোগ সরঞ্জাম,এবং অন্যান্য পণ্য যা কম্পন পরীক্ষার প্রয়োজন.
প্রশ্ন ৩ঃ শেকারটি কোন কম্পন পরীক্ষা করতে পারে?
RE: সিস্টেম কনফিগারেশনের উপর নির্ভর করে, এটি সাইন কম্পন, র্যান্ডম কম্পন, শক টেস্টিং, রেজোনেন্স অনুসন্ধান, ফ্রিকোয়েন্সি স্কেপ এবং অন্যান্য প্রোগ্রামযোগ্য কম্পন পরীক্ষা সম্পাদন করতে পারে।
প্রশ্ন ৪ঃ পরীক্ষার সর্বোচ্চ ঘনত্ব কত?
RE: সর্বোচ্চ ফ্রিকোয়েন্সি মডেল এবং কনফিগারেশন উপর নির্ভর করে। বিভিন্ন ফ্রিকোয়েন্সি প্রয়োজনীয়তা জন্য বিভিন্ন shaker মডেল উপলব্ধ।অনুগ্রহ করে আপনার প্রয়োজনীয় ফ্রিকোয়েন্সি পরিসীমা প্রদান করুন যাতে আমরা একটি উপযুক্ত মডেল সুপারিশ করতে পারি.
প্রশ্ন 5: আমি কীভাবে সঠিক শেকার মডেল নির্বাচন করব?
RE: প্রধান কারণগুলির মধ্যে রয়েছেঃ
- সর্বাধিক নমুনা ওজন
- নমুনার মাত্রা
- প্রয়োজনীয় কম্পনের দিক
- ফ্রিকোয়েন্সি রেঞ্জ
- সর্বাধিক ত্বরণ
- স্থানচ্যুতি
- প্রয়োজনীয় কম্পন পরীক্ষার মান
এই প্যারামিটারগুলির উপর ভিত্তি করে, আমরা একটি উপযুক্ত শেকার সিস্টেম সুপারিশ করতে পারি।
প্রশ্ন ৬ঃ শেকার কি উল্লম্ব এবং অনুভূমিক উভয় কম্পন করতে পারে?
RE: হ্যাঁ. কনফিগারেশনের উপর নির্ভর করে, সিস্টেমটি একটি উল্লম্ব পরীক্ষা সেটআপ, অনুভূমিক পরীক্ষা সেটআপ, বা উভয় সঙ্গে সরবরাহ করা যেতে পারে।
প্রশ্ন ৭: এটি কি এলোমেলোভাবে কম্পন পরীক্ষা করতে পারে?
RE: হ্যাঁ. একটি উপযুক্ত কম্পন নিয়ামক PSD-ভিত্তিক পরীক্ষার প্রোফাইল সহ এলোমেলো কম্পন পরীক্ষার জন্য কনফিগার করা যেতে পারে।
প্রশ্ন ৮: এটি কি শক টেস্টিং করতে পারে?
RE: হ্যাঁ, যদি নির্বাচিত শেকার সিস্টেমে প্রয়োজনীয় শক প্রোফাইলের জন্য পর্যাপ্ত শক্তি, স্থানচ্যুতি এবং ত্বরণের ক্ষমতা থাকে।
একটি ইলেক্ট্রোডাইনামিক কম্পন শেকার উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষার জন্য বেশ কয়েকটি সুবিধা প্রদান করেঃ
- বিস্তৃত ফ্রিকোয়েন্সি পরিসীমাঃ নিম্ন-ফ্রিকোয়েন্সি এবং উচ্চ-ফ্রিকোয়েন্সি কম্পন পরীক্ষার জন্য উপযুক্ত, বিশেষত ইলেকট্রনিক এবং অটোমোটিভ উপাদানগুলির জন্য।
- উচ্চ নিয়ন্ত্রণ নির্ভুলতাঃ ফ্রিকোয়েন্সি, ত্বরণ, স্থানচ্যুতি, গতি এবং পরীক্ষার সময়কাল সঠিকভাবে নিয়ন্ত্রণ করা যেতে পারে।
- দ্রুত প্রতিক্রিয়াঃ ইলেক্ট্রোডাইনামিক ড্রাইভ সিস্টেম দ্রুত নিয়ন্ত্রণ সংকেতগুলিতে প্রতিক্রিয়া জানায়, এটি পরিস্কার কম্পন পরীক্ষার জন্য উপযুক্ত।
- স্থিতিশীল কম্পন আউটপুটঃ বন্ধ লুপ নিয়ন্ত্রণ পুরো পরীক্ষার সময় স্থিতিশীল কম্পন স্তর বজায় রাখতে সহায়তা করে।
- প্রোগ্রামযোগ্য টেস্টিংঃ পরীক্ষার পরামিতি যেমন ফ্রিকোয়েন্সি পরিসীমা, স্কেপ রেট, ত্বরণ এবং চক্রের সংখ্যা স্বয়ংক্রিয়ভাবে প্রোগ্রাম করা যেতে পারে।
- উচ্চ-ফ্রিকোয়েন্সি পরীক্ষার জন্য উপযুক্তঃ বিশেষ করে PCB/PCBA, অটোমোবাইল ইলেকট্রনিক্স, সেন্সর, সংযোগকারী, ব্যাটারি এবং অন্যান্য ইলেকট্রনিক উপাদানগুলির জন্য উপযুক্ত।
- উচ্চ স্বয়ংক্রিয়তাঃ পরীক্ষার প্রোগ্রামগুলি স্বয়ংক্রিয়ভাবে সংরক্ষণ এবং কার্যকর করা যেতে পারে, যা পরীক্ষার দক্ষতা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে।
পণ্যের হাইলাইটস
অনুভূমিক স্লিপ টেবিলের সাথে 2000Hz সাইন/এলোমেলো কম্পন পরীক্ষক। নমনীয় সাসপেনশন, এয়ারব্যাগ ড্যাম্পিং এবং দ্রুত স্ব-নির্ণয়ের বৈশিষ্ট্য রয়েছে। IEC, MIL-STD, JIS, ASTM মেনে চলে। LED, স্বয়ংক্রিয় যন্ত্রাংশ এবং প্যাকেজ পরীক্ষার জন্য আদর্শ। কাস্টম বিকল্প উপলব্ধ.
