10000N মেকানিকাল শেকার টেবিল, AC380V এলোমেলো কম্পন ছক
পণ্যের বিবরণ
| কম্পনের দিক: | XYZ অক্ষ | কম্পন তরঙ্গ: | এলোমেলো সাইন |
|---|---|---|---|
| স্থানচ্যুতি: | 51 মিমি | টেবিলের আকার: | 800*800 মিমি |
| আবেদন: | এলইডি, অটো যন্ত্রাংশ | শক্তি: | AC380V 3 ফেজ 5 লাইন |
| বিশেষভাবে তুলে ধরা |
AC380V মেকানিকাল শ্যাঙ্কার টেবিল,10000N মেকানিকাল শেকার টেবিল,AC380V এলোমেলো কম্পন টেবিল |
||
পণ্য বিবরণ

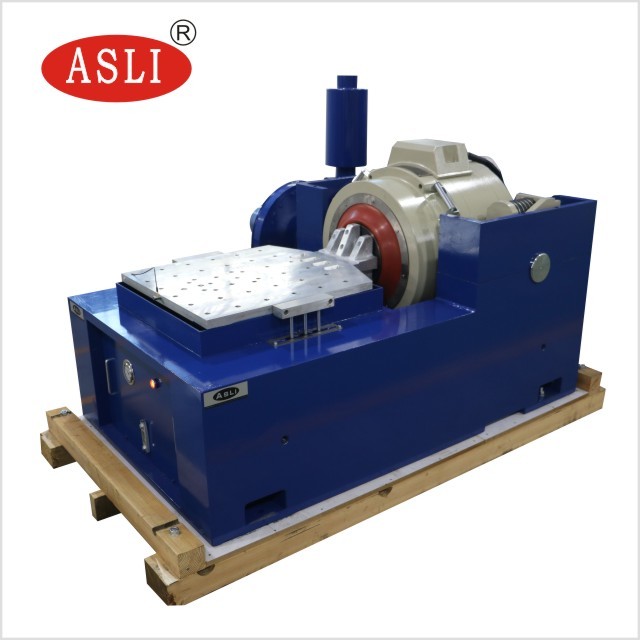

দ্য10000N মেকানিক্যাল শেকার টেবিল(AC380V) একটি উচ্চ-ফ্রিকোয়েন্সি XYZ- অক্ষ কম্পন পরীক্ষক যা এলোমেলো, সাইন, এবং যান্ত্রিক শক পরীক্ষার জন্য ডিজাইন করা হয়েছে। এটি সঠিক প্রদান করেশিল্প ও উত্পাদন অ্যাপ্লিকেশন জুড়ে পণ্য নির্ভরযোগ্যতা এবং স্থায়িত্ব মূল্যায়ন জন্য পুনরাবৃত্তি কম্পন সিমুলেশন.
| মডেল | নামমাত্র সাইনস ফোর্স (এন) | নামমাত্র র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | নামমাত্র ত্বরণ (m/s2) | নামমাত্র গতি (m/s) | নামমাত্র স্থানচ্যুতি (পি-পি) মিমি | সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েল এর মাত্রা (মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | ৩৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩২৮০০ | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| মডেল | বেঞ্চের আকার (মিমি) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | চলমান অংশের ওজন (কেজি) |
|---|---|---|---|
| LT0303 | ৩০০×৩০০×২২ ৩০০×৩০০×২৬ ৩০০×৩০০×৩০ |
৫১০০ ৫১৫০০ ৫২০০০ |
6.6 7.8 9.0 |
| LT0404 | ৪০০×৪০০×২২ ৪০০×৪০০×২৬ ৪০০×৪০০×৩০ |
৫১০০ ৫১৪০০ ৫২০০০ |
11.2 13.2 16.0 |
| LT0505 | ৫০০×৫০০×২৫ ৫০০×৫০০×৩০ ৫০০×৫০০×৩৫ |
৫১০০ ৫১৫০০ ৫২০০০ |
19.3 23.1 27.0 |
| মডেল | ওজন (কেজি) | সর্বাধিক ফ্রিকোয়েন্সি (হার্জ) | বেঞ্চের আকার |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | ৩০০×৩০০ |
| VT0404 | 22 | 1500 | ৪০০×৪০০ |
| VT0505 | 30 | 500 | ৫০০×৫০০ |
| VT0606 | 58 | 350 | ৬০০×৬০০ |
| VT0808 | 140 | 350 | ৮০০×৮০০ |
| VT1010 | 180 | 350 | ১০০০×১০০০ |
ব্যাপক কম্পন পরীক্ষার জন্য সাইন, র্যান্ডম, রেজোনেন্ট অনুসন্ধান এবং বাসস্থান, সাধারণ প্রভাব এবং রাস্তা সিমুলেশন মোডগুলি সমর্থন করে।
কেন্দ্রীয় লোড এয়ারব্যাগটি উচ্চ স্ট্যাটিক শক্ততা, ছোট গতিশীল অনমনীয়তা এবং দুর্দান্ত প্রশস্ততা পরিবর্তনের প্রতিক্রিয়া সহ শক্তিশালী বহন ক্ষমতা সরবরাহ করে।
ডাবল ম্যাগনেটিক ডিজাইন ফ্লাক্স ফুটো হ্রাস করে এবং শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ফিল্ড কন্ট্রোল সার্কিট হস্তক্ষেপ সরবরাহ করতে চৌম্বকীয় ক্ষেত্রটি অভিন্নভাবে সমাধান করা হয়।
FAQ:
প্রশ্ন 1: একটি ইলেক্ট্রোডাইনামিক কম্পন শেকার কি?
RE: একটি ইলেক্ট্রোডাইনামিক কম্পন শেকার একটি পরীক্ষার সিস্টেম যা পণ্য পরিবহন, অপারেশন বা পরিষেবা চলাকালীন অনুভূত হতে পারে এমন কম্পন অবস্থার অনুকরণ করতে ব্যবহৃত হয়।এটি নির্ভরযোগ্যতার জন্য ব্যাপকভাবে ব্যবহৃত হয়, স্থায়িত্ব এবং যোগ্যতা পরীক্ষা।
প্রশ্ন 2: কোন পণ্য পরীক্ষা করা যেতে পারে?
RE: এটি ইলেকট্রনিক উপাদান, অটোমোবাইল অংশ, ব্যাটারি, এয়ারস্পেস উপাদান, বৈদ্যুতিক পণ্য, প্যাকেজিং, যোগাযোগ সরঞ্জাম,এবং অন্যান্য পণ্য যা কম্পন পরীক্ষার প্রয়োজন.
প্রশ্ন ৩ঃ শেকারটি কোন কম্পন পরীক্ষা করতে পারে?
RE: সিস্টেম কনফিগারেশনের উপর নির্ভর করে, এটি সাইন কম্পন, র্যান্ডম কম্পন, শক টেস্টিং, রেজোনেন্স অনুসন্ধান, ফ্রিকোয়েন্সি স্কেপ এবং অন্যান্য প্রোগ্রামযোগ্য কম্পন পরীক্ষা সম্পাদন করতে পারে।
প্রশ্ন ৪ঃ পরীক্ষার সর্বোচ্চ ঘনত্ব কত?
RE: সর্বোচ্চ ফ্রিকোয়েন্সি মডেল এবং কনফিগারেশন উপর নির্ভর করে। বিভিন্ন ফ্রিকোয়েন্সি প্রয়োজনীয়তা জন্য বিভিন্ন shaker মডেল উপলব্ধ।অনুগ্রহ করে আপনার প্রয়োজনীয় ফ্রিকোয়েন্সি পরিসীমা প্রদান করুন যাতে আমরা একটি উপযুক্ত মডেল সুপারিশ করতে পারি.
প্রশ্ন 5: আমি কীভাবে সঠিক শেকার মডেল নির্বাচন করব?
RE: প্রধান কারণগুলির মধ্যে রয়েছেঃ
- সর্বাধিক নমুনা ওজন
- নমুনার মাত্রা
- প্রয়োজনীয় কম্পনের দিক
- ফ্রিকোয়েন্সি রেঞ্জ
- সর্বাধিক ত্বরণ
- স্থানচ্যুতি
- প্রয়োজনীয় কম্পন পরীক্ষার মান
এই প্যারামিটারগুলির উপর ভিত্তি করে, আমরা একটি উপযুক্ত শেকার সিস্টেম সুপারিশ করতে পারি।
প্রশ্ন ৬ঃ শেকার কি উল্লম্ব এবং অনুভূমিক উভয় কম্পন করতে পারে?
RE: হ্যাঁ. কনফিগারেশনের উপর নির্ভর করে, সিস্টেমটি একটি উল্লম্ব পরীক্ষা সেটআপ, অনুভূমিক পরীক্ষা সেটআপ, বা উভয় সঙ্গে সরবরাহ করা যেতে পারে।
প্রশ্ন ৭: এটি কি এলোমেলোভাবে কম্পন পরীক্ষা করতে পারে?
RE: হ্যাঁ. একটি উপযুক্ত কম্পন নিয়ামক PSD-ভিত্তিক পরীক্ষার প্রোফাইল সহ এলোমেলো কম্পন পরীক্ষার জন্য কনফিগার করা যেতে পারে।
প্রশ্ন ৮: এটি কি শক টেস্টিং করতে পারে?
RE: হ্যাঁ, যদি নির্বাচিত শেকার সিস্টেমে প্রয়োজনীয় শক প্রোফাইলের জন্য পর্যাপ্ত শক্তি, স্থানচ্যুতি এবং ত্বরণের ক্ষমতা থাকে।
একটি ইলেক্ট্রোডাইনামিক কম্পন শেকার উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষার জন্য বেশ কয়েকটি সুবিধা প্রদান করেঃ
- বিস্তৃত ফ্রিকোয়েন্সি পরিসীমাঃ নিম্ন-ফ্রিকোয়েন্সি এবং উচ্চ-ফ্রিকোয়েন্সি কম্পন পরীক্ষার জন্য উপযুক্ত, বিশেষত ইলেকট্রনিক এবং অটোমোটিভ উপাদানগুলির জন্য।
- উচ্চ নিয়ন্ত্রণ নির্ভুলতাঃ ফ্রিকোয়েন্সি, ত্বরণ, স্থানচ্যুতি, গতি এবং পরীক্ষার সময়কাল সঠিকভাবে নিয়ন্ত্রণ করা যেতে পারে।
- দ্রুত প্রতিক্রিয়াঃ ইলেক্ট্রোডাইনামিক ড্রাইভ সিস্টেম দ্রুত নিয়ন্ত্রণ সংকেতগুলিতে প্রতিক্রিয়া জানায়, এটি পরিস্কার কম্পন পরীক্ষার জন্য উপযুক্ত।
- স্থিতিশীল কম্পন আউটপুটঃ বন্ধ লুপ নিয়ন্ত্রণ পুরো পরীক্ষার সময় স্থিতিশীল কম্পন স্তর বজায় রাখতে সহায়তা করে।
- প্রোগ্রামযোগ্য টেস্টিংঃ পরীক্ষার পরামিতি যেমন ফ্রিকোয়েন্সি পরিসীমা, স্কেপ রেট, ত্বরণ এবং চক্রের সংখ্যা স্বয়ংক্রিয়ভাবে প্রোগ্রাম করা যেতে পারে।
- উচ্চ-ফ্রিকোয়েন্সি পরীক্ষার জন্য উপযুক্তঃ বিশেষ করে PCB/PCBA, অটোমোবাইল ইলেকট্রনিক্স, সেন্সর, সংযোগকারী, ব্যাটারি এবং অন্যান্য ইলেকট্রনিক উপাদানগুলির জন্য উপযুক্ত।
- উচ্চ স্বয়ংক্রিয়তাঃ পরীক্ষার প্রোগ্রামগুলি স্বয়ংক্রিয়ভাবে সংরক্ষণ এবং কার্যকর করা যেতে পারে, যা পরীক্ষার দক্ষতা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে।
কম্পন পরীক্ষক ছাড়াও, আমাদের পণ্য পরিসীমা এছাড়াও জুড়েঃ
- তাপমাত্রা / আর্দ্রতা পরীক্ষার সিরিজঃতাপমাত্রা এবং আর্দ্রতা পরীক্ষার চেম্বার, স্ট্যাবিলিটি চেম্বার, তাপীয় শক পরীক্ষার চেম্বার, তাপমাত্রা আর্দ্রতা ইউভি পরীক্ষার চেম্বার, র্যাম্প রেট তাপমাত্রা চেম্বার।
- বয়স্কতা পরীক্ষা সিরিজঃউচ্চ তাপমাত্রা চুলা, ভ্যাকুয়াম শুকানোর চুলা, বায়ু বায়ুচলাচল বয়স পরীক্ষার চেম্বার, বাষ্প বয়স পরীক্ষার চেম্বার, ওজোন পরীক্ষার চেম্বার, বার্ন ইন পরীক্ষার সরঞ্জাম।
- আবহাওয়া সিমুলেশন টেস্ট সিরিজঃবৃষ্টির স্প্রে পরীক্ষার চেম্বার, ধুলো পরীক্ষার চেম্বার, জেনন ল্যাম্প বয়স্ক পরীক্ষার চেম্বার, ইউভি প্রতিরোধের পরীক্ষার চেম্বার।
- যান্ত্রিক পরীক্ষার ধারাবাহিকঃকম্পন পরীক্ষার মেশিন, ড্রপ পরীক্ষার মেশিন, হাম্প পরীক্ষার মেশিন, ত্বরণ যান্ত্রিক শক পরীক্ষক, এবং আরও অনেক কিছু।
পণ্যের হাইলাইটস
XYZ অক্ষ সহ 10000N যান্ত্রিক শেকার টেবিল, এলোমেলো সাইন কম্পন, 51 মিমি স্থানচ্যুতি, 800x800 মিমি টেবিল। LED এবং অটো যন্ত্রাংশ পরীক্ষার জন্য আদর্শ। AC380V 3-ফেজ পাওয়ার। বৈশিষ্ট্য মাল্টি-মোড নিয়ন্ত্রণ, শক্তিশালী বহন ক্ষমতা, এবং হস্তক্ষেপ নিয়ন্ত্রণ. কাস্টম বিকল্প উপলব্ধ.
