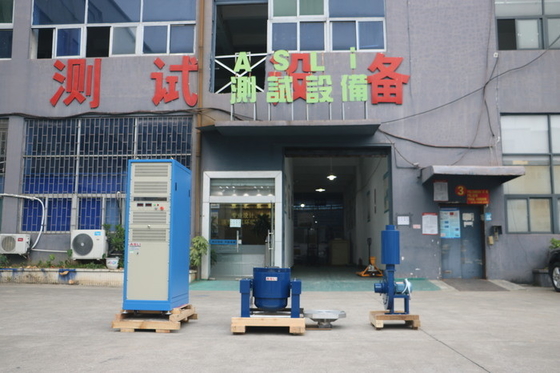

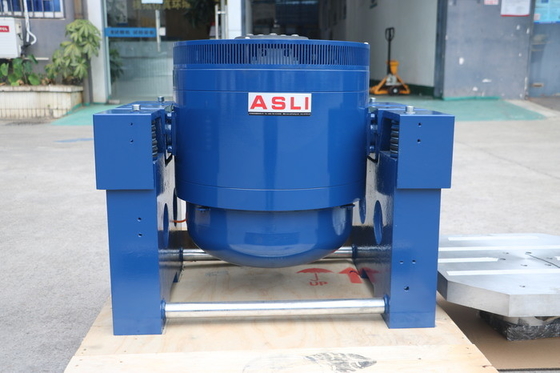

ল্যাবরেটরির জন্য JIS D1601 600kg.F ইলেকট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং মেশিন
পণ্যের বিবরণ
| সাইন ফোর্স: | 6KN | স্ট্যান্ডার্ড: | JIS D1601 স্ট্যান্ডার্ড |
|---|---|---|---|
| টাইপ: | ইলেক্ট্রোম্যাগনেটিক | ফ্রিকোয়েন্সি: | 5~3500hz |
| আবেদন: | LED, অটো যন্ত্রাংশ, প্যাকেজিং | সর্বোচ্চ লোড: | 180 কেজি |
| বিশেষভাবে তুলে ধরা |
JIS D1601 কম্পন পরীক্ষণ মেশিন,600kg.f কম্পন পরীক্ষণ মেশিন,600kg.f কম্পন ল্যাব সরঞ্জাম |
||
পণ্য বিবরণ

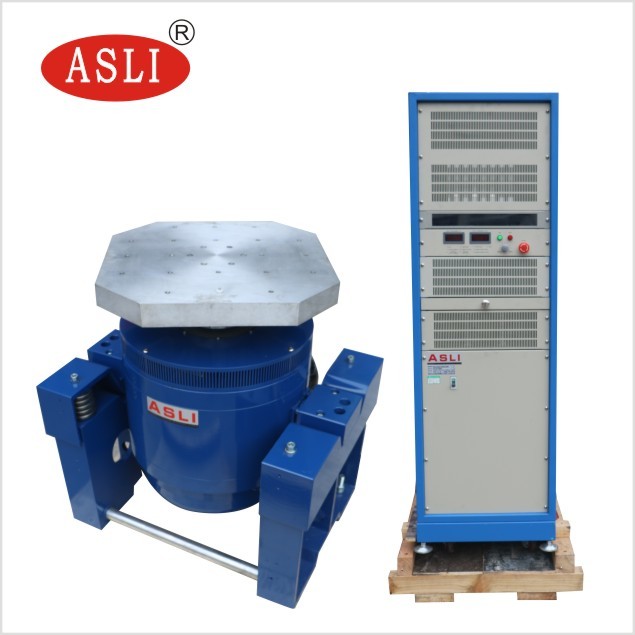

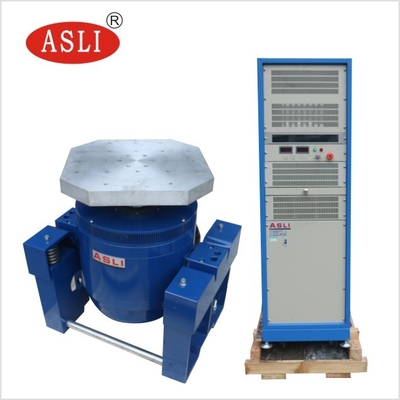

কম্পন পরীক্ষা ব্যবস্থা একটি শেকার, পাওয়ার অ্যামপ্লিফায়ার এবং কম্পন পরিমাপ নিয়ন্ত্রণ ব্যবস্থা নিয়ে গঠিত। এটি প্রাসঙ্গিক জাতীয় এবং আন্তর্জাতিক মানগুলির সাথে সঙ্গতি রেখে ডিজাইন করা হয়েছে — যার মধ্যে MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, এবং BS অন্তর্ভুক্ত — পণ্যের গুণমান পরিদর্শনের জন্য নির্ভরযোগ্য প্রযুক্তিগত সহায়তা প্রদান করতে।
| মডেল |
রেটেড সাইন বল (N) |
রেটেড র্যান্ডম বল (N) |
ফ্রিকোয়েন্সি পরিসীমা (Hz) |
রেটেড ত্বরণ (m/s²) |
রেটেড গতি (m/s) |
রেটেড সরণ (p-p) mm |
সর্বোচ্চ। লোডিং (Kg) |
চলমান কয়েল (Kg) |

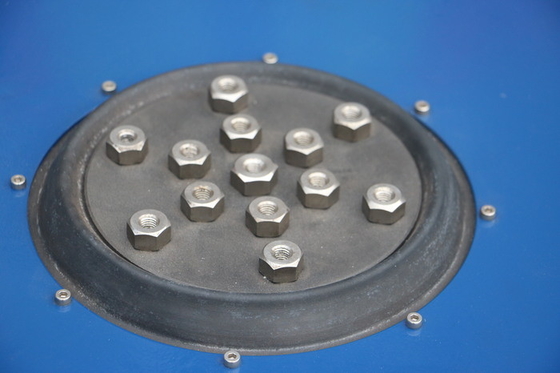

মাত্রা চলমান কয়েলের (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
- শক্তিশালী সাসপেনশন সিস্টেম এবং লিনিয়ার মোশন গাইড শক্তিশালী বহন ক্ষমতা, চমৎকার গাইড ফাংশন এবং উচ্চ স্থিতিশীলতা প্রদান করে। লোড সেন্টার এয়ারব্যাগ উচ্চ স্ট্যাটিক স্টিফনেস এবং কম ডাইনামিক স্টিফনেস সরবরাহ করে, যা শক্তিশালী বহন ক্ষমতা এবং অ্যামপ্লিচিউড ভ্যারিয়েশনে নিখুঁত পারফরম্যান্স নিশ্চিত করে।
- উচ্চ-দক্ষতা D-ক্লাস পাওয়ার সুইচিং 3-সিগমা পিক কারেন্ট সহ সেরা পাওয়ার খরচ সরবরাহ করে এবং হারমোনিক বিকৃতি কমিয়ে দেয়।
- নিরাপত্তা ইন্টারলক সহ দ্রুত স্ব-ডায়াগনস্টিক উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করে।
- কম্পন প্ল্যাটফর্মের জন্য এয়ারব্যাগ শক আইসোলেশন ডিভাইস অতিরিক্ত ফাউন্ডেশনের প্রয়োজনীয়তা দূর করে, কম্পন তরঙ্গকে নিখুঁতভাবে পুনরুত্পাদন করে এবং কম্পন ট্রান্সমিট্যান্স হ্রাস করে।
| মডেল | ওজন (কেজি) | সর্বোচ্চ। ফ্রিকোয়েন্সি (Hz) | বেঞ্চের আকার |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (গোল বেঞ্চ) | 220 | 350 | Φ1200 |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী:
প্রশ্ন ১: ইলেক্ট্রোডাইনামিক কম্পন শেকার কী?
উত্তর: একটি ইলেক্ট্রোডাইনামিক কম্পন শেকার হল একটি টেস্টিং সিস্টেম যা পরিবহন, অপারেশন বা পরিষেবার সময় পণ্যগুলি যে কম্পন পরিস্থিতির সম্মুখীন হতে পারে তা অনুকরণ করতে ব্যবহৃত হয়। এটি নির্ভরযোগ্যতা, স্থায়িত্ব এবং যোগ্যতা পরীক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়।
প্রশ্ন ২: কোন পণ্যগুলি পরীক্ষা করা যেতে পারে?
উত্তর: এটি ইলেকট্রনিক উপাদান, স্বয়ংচালিত যন্ত্রাংশ, ব্যাটারি, মহাকাশ উপাদান, বৈদ্যুতিক পণ্য, প্যাকেজিং, যোগাযোগ সরঞ্জাম এবং কম্পন পরীক্ষার প্রয়োজন এমন অন্যান্য পণ্যের জন্য ব্যবহার করা যেতে পারে।
প্রশ্ন ৩: শেকার কোন কম্পন পরীক্ষাগুলি সম্পাদন করতে পারে?
উত্তর: সিস্টেম কনফিগারেশনের উপর নির্ভর করে, এটি সাইন কম্পন, র্যান্ডম কম্পন, শক টেস্টিং, রেজোন্যান্স সার্চ, ফ্রিকোয়েন্সি সুইপ এবং অন্যান্য প্রোগ্রামযোগ্য কম্পন পরীক্ষা সম্পাদন করতে পারে।
প্রশ্ন ৪: সর্বোচ্চ পরীক্ষার ফ্রিকোয়েন্সি কত?
উত্তর: সর্বোচ্চ ফ্রিকোয়েন্সি মডেল এবং কনফিগারেশনের উপর নির্ভর করে। বিভিন্ন ফ্রিকোয়েন্সি প্রয়োজনীয়তার জন্য বিভিন্ন শেকার মডেল উপলব্ধ। অনুগ্রহ করে আপনার প্রয়োজনীয় ফ্রিকোয়েন্সি পরিসীমা প্রদান করুন যাতে আমরা একটি উপযুক্ত মডেল সুপারিশ করতে পারি।
প্রশ্ন ৫: আমি কীভাবে সঠিক শেকার মডেল নির্বাচন করব?
উত্তর: প্রধান কারণগুলির মধ্যে রয়েছে:
- নমুনার সর্বোচ্চ ওজন
- নমুনার মাত্রা
- প্রয়োজনীয় কম্পনের দিক
- ফ্রিকোয়েন্সি পরিসীমা
- সর্বোচ্চ ত্বরণ
- সরণ
- প্রয়োজনীয় কম্পন পরীক্ষা মান
এই প্যারামিটারগুলির উপর ভিত্তি করে, আমরা একটি উপযুক্ত শেকার সিস্টেম সুপারিশ করতে পারি।
প্রশ্ন ৬: শেকার কি উল্লম্ব এবং অনুভূমিক উভয় কম্পন সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। কনফিগারেশনের উপর নির্ভর করে, সিস্টেমটি একটি উল্লম্ব পরীক্ষা সেটআপ, অনুভূমিক পরীক্ষা সেটআপ, বা উভয় সহ সরবরাহ করা যেতে পারে।
প্রশ্ন ৭: এটি কি র্যান্ডম কম্পন পরীক্ষা সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। PSD-ভিত্তিক পরীক্ষা প্রোফাইল সহ র্যান্ডম কম্পন পরীক্ষার জন্য একটি উপযুক্ত কম্পন কন্ট্রোলার কনফিগার করা যেতে পারে।
প্রশ্ন ৮: এটি কি শক পরীক্ষা সম্পাদন করতে পারে?
উত্তর: হ্যাঁ, যদি নির্বাচিত শেকার সিস্টেমের প্রয়োজনীয় শক প্রোফাইলের জন্য পর্যাপ্ত বল, সরণ এবং ত্বরণ ক্ষমতা থাকে।
একটি ইলেক্ট্রোডাইনামিক কম্পন শেকার উচ্চ-ফ্রিকোয়েন্সি কম্পন পরীক্ষার জন্য বেশ কয়েকটি সুবিধা প্রদান করে:
- প্রশস্ত ফ্রিকোয়েন্সি পরিসীমা: কম-ফ্রিকোয়েন্সি এবং উচ্চ-ফ্রিকোয়েন্সি উভয় কম্পন পরীক্ষার জন্য উপযুক্ত, বিশেষ করে ইলেকট্রনিক এবং স্বয়ংচালিত উপাদানগুলির জন্য।
- উচ্চ নিয়ন্ত্রণ নির্ভুলতা: ফ্রিকোয়েন্সি, ত্বরণ, সরণ, বেগ এবং পরীক্ষার সময়কাল নির্ভুলভাবে নিয়ন্ত্রণ করা যেতে পারে।
- দ্রুত প্রতিক্রিয়া: ইলেক্ট্রোডাইনামিক ড্রাইভ সিস্টেম নিয়ন্ত্রণ সংকেতগুলিতে দ্রুত প্রতিক্রিয়া জানায়, যা সুইপ কম্পন পরীক্ষার জন্য উপযুক্ত করে তোলে।
- স্থিতিশীল কম্পন আউটপুট: ক্লোজড-লুপ নিয়ন্ত্রণ পরীক্ষার সময় স্থিতিশীল কম্পন স্তর বজায় রাখতে সহায়তা করে।
- প্রোগ্রামযোগ্য পরীক্ষা: ফ্রিকোয়েন্সি পরিসীমা, সুইপ রেট, ত্বরণ এবং চক্রের সংখ্যাগুলির মতো পরীক্ষার প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে প্রোগ্রাম করা যেতে পারে।
- উচ্চ-ফ্রিকোয়েন্সি পরীক্ষার জন্য উপযুক্ত: বিশেষ করে PCB/PCBA, স্বয়ংচালিত ইলেকট্রনিক্স, সেন্সর, সংযোগকারী, ব্যাটারি এবং অন্যান্য ইলেকট্রনিক উপাদানগুলির জন্য উপযুক্ত।
- উচ্চ অটোমেশন: পরীক্ষার দক্ষতা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে পরীক্ষার প্রোগ্রামগুলি সংরক্ষণ এবং স্বয়ংক্রিয়ভাবে কার্যকর করা যেতে পারে।
কম্পন পরীক্ষা বেঞ্চ ছাড়াও, আমাদের পণ্যের পরিসীমা অন্তর্ভুক্ত করে:
- তাপমাত্রা / আর্দ্রতা পরীক্ষা সিরিজ: তাপমাত্রা আর্দ্রতা পরীক্ষা চেম্বার, ওয়াক-ইন স্টেবিলিটি চেম্বার, থার্মাল শক টেস্ট চেম্বার, তাপমাত্রা আর্দ্রতা ইউভি টেস্ট চেম্বার, র্যাম্প রেট টেম্পারেচার চেম্বার।
- বার্ধক্য পরীক্ষা সিরিজ: উচ্চ তাপমাত্রা ওভেন, ভ্যাকুয়াম ড্রাইং ওভেন, এয়ার ভেন্টিলেশন এজিং টেস্ট চেম্বার, স্টিম এজিং টেস্ট চেম্বার, ওজোন টেস্ট চেম্বার, বার্ন-ইন টেস্ট ইকুইপমেন্ট।
- আবহাওয়া সিমুলেশন পরীক্ষা সিরিজ: বৃষ্টি স্প্রে টেস্ট চেম্বার, ডাস্ট টেস্ট চেম্বার, জেনন ল্যাম্প এজিং টেস্ট চেম্বার, ইউভি রেজিস্ট্যান্স টেস্ট চেম্বার।
- যান্ত্রিক পরীক্ষা সিরিজ: কম্পন পরীক্ষা মেশিন, ড্রপ টেস্ট মেশিন, বাম্প টেস্ট মেশিন, অ্যাক্সিলারেশন মেকানিক্যাল শক টেস্টার, এবং আরও অনেক কিছু।
আপনি যদি উচ্চ ফ্রিকোয়েন্সি উল্লম্ব কম্পন ইলেক্ট্রোডাইনামিক কম্পন টেবিল টেস্টিং মেশিন সম্পর্কে আরও তথ্য চান, অনুগ্রহ করে দ্বিধা করবেন নাআপনার অনুসন্ধান পাঠান।
পণ্যের হাইলাইটস
JIS D1601 600kg.F ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন পরীক্ষক 6KN সাইন ফোর্স, 5-3500Hz, 180kg সর্বোচ্চ লোড প্রদান করে। LED, অটো যন্ত্রাংশ, প্যাকেজিংয়ের জন্য আদর্শ। রাগড সাসপেনশন, ডি-ক্লাস পাওয়ার, এয়ারব্যাগ আইসোলেশন, স্ব-নির্ণয়। কাস্টম বিকল্প উপলব্ধ.
