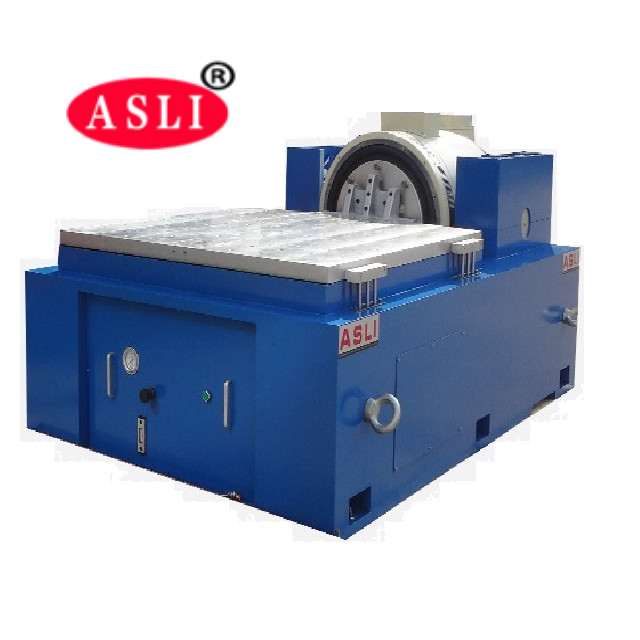

মিল এসটিডি 810 জি র্যান্ডম ইলেক্ট্রোডায়াইনামিক শেকার ল্যাবরেটরি টেস্ট মেশিন
পণ্যের বিবরণ
| কম্পন বল: | 20Kn | কম্পনের দিক: | উল্লম্ব + অনুভূমিক কম্পন |
|---|---|---|---|
| স্ট্যান্ডার্ড: | MIL STD 810G, MIL STD 810F | সর্বোচ্চ স্থানচ্যুতি: | 51 মিমি |
| গতি: | 1.8m/s | বিনামূল্যে ওয়ারেন্টি: | 1 বছর বা তার বেশি |
| বিশেষভাবে তুলে ধরা |
এলোমেলো ইলেক্ট্রোডাইনামিক শেকার,মিল এসটিডি 810 জি ইলেক্ট্রোডাইনামিক শেকার,মিল এসটিডি 810 জি পরীক্ষাগার পরীক্ষা মেশিন |
||
পণ্য বিবরণ
MIL STD 810G র্যান্ডম ইলেক্ট্রোডাইনামিক শেকার হল একটি উচ্চ-ফ্রিকোয়েন্সি কম্পন পরীক্ষার মেশিন যা সাশ্রয়ী মূল্যে র্যান্ডম কম্পন পরিবেশ সিমুলেট করার জন্য ডিজাইন করা হয়েছে। এর কর্মক্ষমতা বিভিন্ন ফ্রিকোয়েন্সিতে অর্জনযোগ্য সর্বোচ্চ ত্বরণ দ্বারা চিহ্নিত করা হয়, যা সাধারণত একটি লগ-লগ প্লটে উপস্থাপিত হয় যেখানে ডিসপ্লেসমেন্ট সীমাবদ্ধতা 6 dB/octave ঢাল সহ একটি সরলরেখা হিসাবে প্রদর্শিত হয়।
ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টারের সর্বোচ্চ ত্বরণ স্তর সর্বোচ্চ কারেন্ট এবং প্রয়োগ করা লোড দ্বারা নির্ধারিত হয়। কম ফ্রিকোয়েন্সিতে, চলমান অংশের ডিসপ্লেসমেন্ট সীমাবদ্ধ থাকে, যা ত্বরণকে উচ্চ স্তরে পৌঁছাতে বাধা দেয়। স্থিতিশীল অপারেশন নিশ্চিত করার জন্য চলমান উপাদানের রেজোন্যান্স ফ্রিকোয়েন্সি ফ্রিকোয়েন্সি রেঞ্জের উপরের সীমার চেয়ে বেশি সেট করা হয়।
| মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড অ্যাক্সিলারেশন (m/s²) | রেটেড স্পিড (m/s) | রেটেড ডিসপ্লেসমেন্ট (p-p) mm | সর্বোচ্চ লোডিং (Kg) | মুভিং কয়েল (Kg) | মুভিং কয়েলের মাত্রা (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| মডেল | ওজন (কেজি) | সর্বোচ্চ ফ্রিকোয়েন্সি (Hz) | বেঞ্চের আকার |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
- শক্তিশালী সাসপেনশন সিস্টেম এবং লিনিয়ার মোশন গাইডেন্স, যা শক্তিশালী বহন ক্ষমতা, চমৎকার গাইডেন্স ফাংশন এবং উচ্চ স্থিতিশীলতা প্রদান করে।
- উচ্চ স্ট্যাটিক স্টিফনেস এবং কম ডাইনামিক স্টিফনেস সহ লোড সেন্টার এয়ারব্যাগ, শক্তিশালী বহন ক্ষমতা এবং অ্যামপ্লিটিউড ভ্যারিয়েশনে নিখুঁত কর্মক্ষমতা প্রদান করে।
- 3-সিগমা পিক কারেন্ট সহ উচ্চ-দক্ষতা ক্লাস ডি পাওয়ার সুইচিং, কম বিদ্যুৎ খরচ এবং ন্যূনতম হারমোনিক বিকৃতি নিশ্চিত করে।
- উচ্চ নিরাপত্তা নির্ভরযোগ্যতার জন্য দ্রুত স্ব-নির্ণয় সহ সুরক্ষা ইন্টারলক।
- কম্পন প্ল্যাটফর্মের জন্য এয়ারব্যাগ শক আইসোলেশন ডিভাইস অতিরিক্ত ফাউন্ডেশনের প্রয়োজন দূর করে, কম্পন তরঙ্গের নিখুঁত পুনরুৎপাদন এবং কম্পন ট্রান্সমিটেন্স হ্রাস প্রদান করে।
- বিভিন্ন অ্যাপ্লিকেশনের জন্য অনুভূমিক এবং উল্লম্ব সম্প্রসারণ প্ল্যাটফর্ম উপলব্ধ।
গ্রহণের তারিখ থেকে, সরঞ্জামটি 1 বছরের ওয়ারেন্টি সময়কালে সম্পূর্ণ বিনামূল্যে। এই ওয়ারেন্টি প্রাকৃতিক দুর্যোগ, অস্বাভাবিক বিদ্যুৎ সরবরাহ, অনুপযুক্ত ব্যবহার বা অনুপযুক্ত রক্ষণাবেক্ষণের কারণে সৃষ্ট ক্ষতি কভার করে না। ক্রেতাকে হেফাজত, ব্যবহার এবং ইনস্টলেশন নিয়মের শর্তাবলী মেনে চলতে হবে।
যদি টেস্ট চেম্বারের উৎপাদন মানের সমস্যার কারণে কোনও ত্রুটি দেখা দেয়, তবে সরবরাহকারী নোটিশ পাওয়ার পর পরিষেবা প্রতিশ্রুতি সময় অনুযায়ী বিনামূল্যে রক্ষণাবেক্ষণের জন্য রক্ষণাবেক্ষণ কর্মী পাঠাবে।
ব্যবহারকারীর জন্য সরঞ্জাম ইনস্টল এবং কমিশন করার সময় এবং এটি ব্যবহারের জন্য চালু করার সময় চুক্তি অনুযায়ী অন-সাইট প্রশিক্ষণ পরিচালনা করা যেতে পারে।
পণ্যের হাইলাইটস
MIL STD 810G/F অনুগত 20KN র্যান্ডম ইলেক্ট্রোডাইনামিক শেকার উল্লম্ব+অনুভূমিক কম্পন, 51mm স্থানচ্যুতি, 1.8m/s গতি। রাগড সাসপেনশন, এয়ারব্যাগ আইসোলেশন, ডি-ক্লাস পাওয়ার ইফিসিয়েন্সি, সেলফ ডায়াগনসিস সেফটি ইন্টারলক বৈশিষ্ট্য। 1 বছরের ওয়ারেন্টি, অন-সাইট প্রশিক্ষণ, কাস্টম এক্সপান্ডার বিকল্প।
