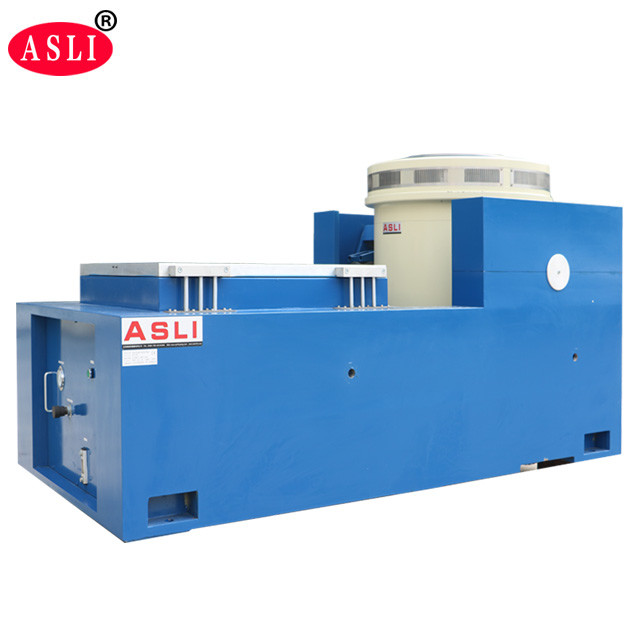

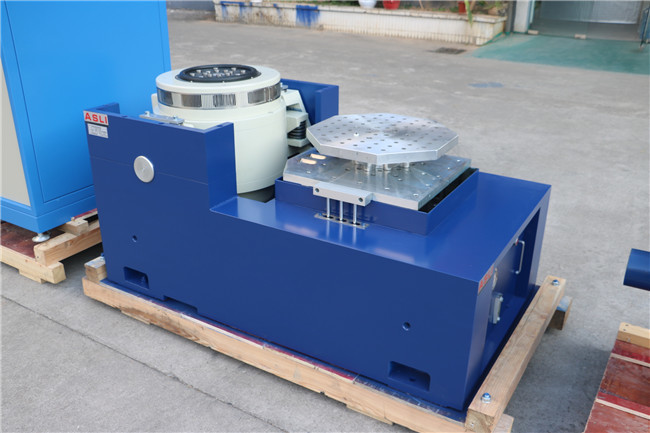

3000 কেজি.এফ র্যান্ডম কম্পন পরীক্ষার সরঞ্জাম

বৃহৎ ডিসপ্লেসমেন্ট সহ তিন-অক্ষীয় ইলেক্ট্রোডাইনামিক র‍্যান্ডম ভাইব্রেশন টেস্টিং ইকুইপমেন্ট

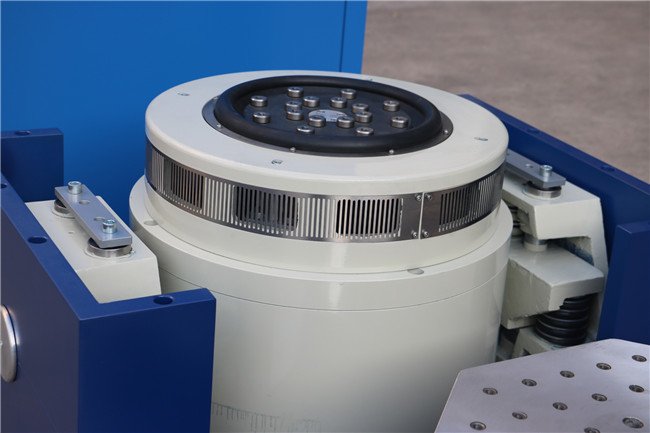

এয়ার-কুলড সিরিজ ভাইব্রেশন টেবিল হল একটি ওয়াইড-ফ্রিকোয়েন্সি ভাইব্রেশন টেস্টিং সিস্টেম যা ছোট থেকে মাঝারি আকারের পরীক্ষার নমুনার জন্য ডিজাইন করা হয়েছে। ফ্রিকোয়েন্সি রেঞ্জ 3000 Hz পর্যন্ত পৌঁছাতে পারে (মডেল 385 5000 Hz পর্যন্ত পৌঁছাতে পারে)। প্রতিটি ভাইব্রেটিং টেবিল মডেল নির্ভরযোগ্য অন-সাইট ভেরিফিকেশন সহ মেটাল সেমি-সার্কুলার সাপোর্টিং কম্পোনেন্ট ব্যবহার করে (মডেল 616, 816, এবং 624 এর জন্য কার্বন ফাইবার বোর্ড), সাথে একটি উচ্চ-কঠিনতা লিনিয়ার বিয়ারিং মুভিং কয়েল গাইডেন্স সিস্টেম হিসাবে ব্যবহৃত হয়।

প্রযুক্তিগত প্যারামিটার

মডেল	রেটেড ফোর্স (N)	সর্বোচ্চ ফোর্স (N)	ফ্রিকোয়েন্সি রেঞ্জ (Hz)	সর্বোচ্চ ডিসপ্লেসমেন্ট (mm)	সর্বোচ্চ অ্যাক্সিলারেশন (g)	সর্বোচ্চ ভেলোসিটি (m/s)	আর্মেচার মাস (kg)	সর্বোচ্চ লোড (kg)	আর্মেচার ব্যাস (mm)
ES-30	30000	30000	3–2800	1000	1.8	5	450	40	Φ450
ES-40	40000	40000	3–2800	1000	1.8	51	500	50	Φ450
ES-50	50000	50000	3–2700	1000	1.8	51	750	50	Φ450
ES-60	60000	60000	3–2700	1000	1.8	51	750	60	Φ450
ES-100	100000	100000	3–2500	1000	1.8	51	1000	90	Φ450
ES-120	120000	120000	3–2200	1000	1.8	51	1100	90	Φ500
ES-160	160000	160000	3–2100	1000	1.8	51	1500	150	Φ600

কন্ট্রোলার ওভারভিউ

ভাইব্রেশন কন্ট্রোল এবং মেজারমেন্ট সিস্টেমটি প্রধানত ভাইব্রেশন টেস্টিং এবং সিগন্যাল অ্যানালাইসিসের জন্য ডিজাইন করা হয়েছে। মূল সিস্টেম বৈশিষ্ট্যগুলির মধ্যে রয়েছে:

• সাইন সুইপ টেস্টিং ক্ষমতা
• 1 কন্ট্রোল এবং মেজারমেন্ট চ্যানেল
• 5000 Hz পর্যন্ত ফ্রিকোয়েন্সি রেঞ্জ
• সুইপ ফ্রিকোয়েন্সি, এনভেলপ, ইকুয়াল অ্যামপ্লিচিউড, ইকুয়াল ভেলোসিটি, ইকুয়াল অ্যাক্সিলারেশন, এবং ভ্যারিয়েবল অ্যাক্সিলারেশন মোড
• অ্যানালাইসিস মোড: RMS এবং ট্র্যাকিং ফিল্টারিং
• সুইপ ফ্রিকোয়েন্সি মোড: লিনিয়ার লগারিদমিক, পজিটিভ এবং নেগেটিভ সুইপ, এবং ফিক্সড ফ্রিকোয়েন্সি

রেজোনেন্স সার্চ এবং ড्वেল

রেজোনেন্স সার্চ: সিস্টেমটি রেজোনেন্স পয়েন্ট শনাক্ত করে রেজোনেন্স কেস সার্চ সম্পন্ন করতে পারে। এই ফাংশনটি ব্যবহারকারীদের পণ্যের ইনস্টলেশন, উৎপাদন প্রক্রিয়া এবং ফিক্সচারগুলি আরও ভালভাবে মূল্যায়ন করতে সাহায্য করে যাতে রেজোনেন্স সমস্যা এড়ানো যায়।

ড्वেল ফাংশন: যখন রেজোনেন্স পয়েন্টে টেস্ট পণ্যের নির্ভরযোগ্যতা বাড়ানোর প্রয়োজন হয়, তখন ড्वেল ফাংশন ব্যবহারকারীকে রেজোনেন্স পয়েন্টে নমুনার ক্ষতির মাত্রা মূল্যায়ন করতে দেয়। ড्वেল সময় সম্পূর্ণরূপে কনফিগারযোগ্য।

অতিরিক্ত ক্ষমতা

উপরে বর্ণিত চারটি ফাংশন ছাড়াও, ভাইব্রেশন টেস্ট সিস্টেমটি সাইনুসয়েডাল র‍্যান্ডম এবং র‍্যান্ডম ভাইব্রেশন টেস্টিংও করতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী:

প্রশ্ন ১: ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার কী?
উত্তর: একটি ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার হল একটি টেস্টিং সিস্টেম যা পরিবহন, অপারেশন বা পরিষেবার সময় পণ্যগুলি যে কম্পনের সম্মুখীন হতে পারে তা অনুকরণ করতে ব্যবহৃত হয়। এটি নির্ভরযোগ্যতা, স্থায়িত্ব এবং যোগ্যতা পরীক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়।

প্রশ্ন ২: কোন পণ্যগুলি পরীক্ষা করা যেতে পারে?
উত্তর: এটি ইলেকট্রনিক উপাদান, স্বয়ংচালিত যন্ত্রাংশ, ব্যাটারি, মহাকাশ উপাদান, বৈদ্যুতিক পণ্য, প্যাকেজিং, যোগাযোগ সরঞ্জাম এবং কম্পন পরীক্ষার প্রয়োজন এমন অন্যান্য পণ্যের জন্য ব্যবহার করা যেতে পারে।

প্রশ্ন ৩: শেকার কোন কম্পন পরীক্ষাগুলি সম্পাদন করতে পারে?
উত্তর: সিস্টেম কনফিগারেশনের উপর নির্ভর করে, এটি সাইন ভাইব্রেশন, র‍্যান্ডম ভাইব্রেশন, শক টেস্টিং, রেজোনেন্স সার্চ, ফ্রিকোয়েন্সি সুইপ এবং অন্যান্য প্রোগ্রামযোগ্য কম্পন পরীক্ষা সম্পাদন করতে পারে।

প্রশ্ন ৪: সর্বোচ্চ পরীক্ষার ফ্রিকোয়েন্সি কত?
উত্তর: সর্বোচ্চ ফ্রিকোয়েন্সি মডেল এবং কনফিগারেশনের উপর নির্ভর করে। বিভিন্ন ফ্রিকোয়েন্সি প্রয়োজনীয়তার জন্য বিভিন্ন শেকার মডেল উপলব্ধ। অনুগ্রহ করে আপনার প্রয়োজনীয় ফ্রিকোয়েন্সি রেঞ্জ প্রদান করুন যাতে আমরা একটি উপযুক্ত মডেল সুপারিশ করতে পারি।

প্রশ্ন ৫: আমি কীভাবে সঠিক শেকার মডেল নির্বাচন করব?
উত্তর: প্রধান কারণগুলির মধ্যে রয়েছে:

• সর্বোচ্চ নমুনা ওজন
• নমুনার মাত্রা
• প্রয়োজনীয় কম্পনের দিক
• ফ্রিকোয়েন্সি রেঞ্জ
• সর্বোচ্চ অ্যাক্সিলারেশন
• ডিসপ্লেসমেন্ট
• প্রয়োজনীয় কম্পন পরীক্ষা মান

এই প্যারামিটারগুলির উপর ভিত্তি করে, আমরা একটি উপযুক্ত শেকার সিস্টেম সুপারিশ করতে পারি।

প্রশ্ন ৬: শেকার কি উল্লম্ব এবং অনুভূমিক উভয় কম্পন সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। কনফিগারেশনের উপর নির্ভর করে, সিস্টেমটি একটি উল্লম্ব পরীক্ষা সেটআপ, অনুভূমিক পরীক্ষা সেটআপ, বা উভয় সহ সরবরাহ করা যেতে পারে।

প্রশ্ন ৭: এটি কি র‍্যান্ডম ভাইব্রেশন টেস্টিং সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। PSD-ভিত্তিক টেস্ট প্রোফাইল সহ র‍্যান্ডম ভাইব্রেশন টেস্টিংয়ের জন্য একটি উপযুক্ত ভাইব্রেশন কন্ট্রোলার কনফিগার করা যেতে পারে।

প্রশ্ন ৮: এটি কি শক টেস্টিং সম্পাদন করতে পারে?
উত্তর: হ্যাঁ, যদি নির্বাচিত শেকার সিস্টেমের প্রয়োজনীয় শক প্রোফাইলের জন্য পর্যাপ্ত ফোর্স, ডিসপ্লেসমেন্ট এবং অ্যাক্সিলারেশন ক্ষমতা থাকে।

একটি ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার উচ্চ-ফ্রিকোয়েন্সি ভাইব্রেশন টেস্টিংয়ের জন্য বেশ কয়েকটি সুবিধা প্রদান করে:

• ওয়াইড ফ্রিকোয়েন্সি রেঞ্জ: লো-ফ্রিকোয়েন্সি এবং হাই-ফ্রিকোয়েন্সি উভয় কম্পন পরীক্ষার জন্য উপযুক্ত, বিশেষ করে ইলেকট্রনিক এবং স্বয়ংচালিত উপাদানগুলির জন্য।
• উচ্চ নিয়ন্ত্রণ নির্ভুলতা: ফ্রিকোয়েন্সি, অ্যাক্সিলারেশন, ডিসপ্লেসমেন্ট, ভেলোসিটি এবং পরীক্ষার সময়কাল নির্ভুলভাবে নিয়ন্ত্রণ করা যেতে পারে।
• দ্রুত প্রতিক্রিয়া: ইলেক্ট্রোডাইনামিক ড্রাইভ সিস্টেম কন্ট্রোল সিগন্যালের প্রতি দ্রুত প্রতিক্রিয়া জানায়, যা সুইপ ভাইব্রেশন পরীক্ষার জন্য উপযুক্ত।
• স্থিতিশীল কম্পন আউটপুট: ক্লোজড-লুপ কন্ট্রোল পরীক্ষার সময় স্থিতিশীল কম্পন স্তর বজায় রাখতে সাহায্য করে।
• প্রোগ্রামেবল টেস্টিং: ফ্রিকোয়েন্সি রেঞ্জ, সুইপ রেট, অ্যাক্সিলারেশন এবং সাইকেলের সংখ্যাগুলির মতো পরীক্ষার প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে প্রোগ্রাম করা যেতে পারে।
• উচ্চ-ফ্রিকোয়েন্সি টেস্টিংয়ের জন্য উপযুক্ত: বিশেষ করে PCB/PCBA, স্বয়ংচালিত ইলেকট্রনিক্স, সেন্সর, কানেক্টর, ব্যাটারি এবং অন্যান্য ইলেকট্রনিক উপাদানগুলির জন্য উপযুক্ত।
• উচ্চ অটোমেশন: পরীক্ষার প্রোগ্রামগুলি সংরক্ষণ এবং স্বয়ংক্রিয়ভাবে কার্যকর করা যেতে পারে, পরীক্ষার দক্ষতা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে।
