এয়ারস্পেসের জন্য ES-6 সাইন এবং র্যান্ডম কম্পন টেস্টিং মেশিন নাসা-এসটিডি -7001A পূরণ করুন

মহাকাশ ও বিমান চলাচলের জন্য ES-6 সাইন ও র্যান্ডম ভাইব্রেশন টেস্ট মেশিন — NASA-STD-7001A অনুবর্তী

প্রোডাক্ট ডকুমেন্টেশন ডাউনলোড করুন (PDF)

ES-6 সাইন ও র্যান্ডম ভাইব্রেশন টেস্ট মেশিন মহাকাশ পরীক্ষার কঠোর চাহিদা পূরণের জন্য তৈরি করা হয়েছে, যা NASA-STD-7001A এর সাথে সম্পূর্ণ অনুবর্তী। এই ভাইব্রেশন টেস্ট সিস্টেমটি উচ্চ-ফ্রিকোয়েন্সি উল্লম্ব শেকার অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে এবং আন্তর্জাতিক পরীক্ষার মানগুলির একটি বিস্তৃত পরিসর সমর্থন করে।

অনুবর্তী পরীক্ষার মান

• MIL-STD
• DIN
• ISO
• ASTM
• IEC
• ISTA
• NASA
• GB
• GJB
• JIS
• BS

অ্যাপ্লিকেশন

উচ্চ ফ্রিকোয়েন্সি ভাইব্রেশন টেস্টিং মেশিন / ভার্টিকাল শেকার সিস্টেম, IEC, ISTA, এবং MIL-STD পরীক্ষার মানগুলির জন্য ডিজাইন করা হয়েছে, এতে ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার, সেলফ-জেনারেটেড স্কেলেটন অ্যাকশন সার্কেল, এয়ারবোর্ন সাপোর্ট, লিনিয়ার গাইডেন্স সহ রোলার বিয়ারিং এবং ট্রানিয়ন আইসোলেশন সহ উন্নত প্রযুক্তি অন্তর্ভুক্ত রয়েছে। এই বৈশিষ্ট্যগুলি সম্পূর্ণ X, Y, এবং Z তিন-অক্ষ সাইনুসয়েডাল ভাইব্রেশন টেস্টিং, ব্রডব্যান্ড র্যান্ডম ভাইব্রেশন টেস্টিং, এবং ক্লাসিক্যাল হাফ-সাইন পালস এবং শক রেসপন্স স্পেকট্রাম টেস্টিং সক্ষম করে।

এই সিস্টেমটি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান চলাচল, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম, এবং গৃহস্থালী সরঞ্জাম শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।

প্রযুক্তিগত প্যারামিটার — ES-60 সিস্টেম স্পেসিফিকেশন

সিস্টেম মডেল	ES-60
ফ্রিকোয়েন্সি রেঞ্জ (Hz)	3–3500
রেটেড ফোর্স — সাইন (N)	60,000
রেটেড ফোর্স — র্যান্ডম (N)	60,000
রেটেড ফোর্স — শক (N)	120,000
সর্বোচ্চ ত্বরণ — সাইন (m/s²)	1,000
সর্বোচ্চ ত্বরণ — র্যান্ডম (m/s² rms)	1,000
সর্বোচ্চ ত্বরণ — শক (m/s²)	2,000
সর্বোচ্চ বেগ — সাইন (m/s)	1.8
সর্বোচ্চ বেগ — শক (m/s)	1.8
সর্বোচ্চ ডিসপ্লেসমেন্ট / ট্র্যাভেল — মিমি (p-p)	51
মুভিং কয়েল মাস	60 কেজি
মুভিং কয়েলের ডাইমেনশন	Ø 450 মিমি
উল্লম্ব টেবিলের আকার	কাস্টমাইজড — পরীক্ষার প্রয়োজনীয়তা অনুযায়ী নির্বাচিত
অনুভূমিক টেবিলের আকার	কাস্টমাইজড — পরীক্ষার প্রয়োজনীয়তা অনুযায়ী নির্বাচিত
সর্বোচ্চ লোড	800 কেজি

মডেল তুলনা — প্যাকিং ভাইব্রেশন টেবিল / অটো পার্টসের জন্য ভাইব্রেশন টেবিল টেস্টার

মডেল	রেটেড সাইন ফোর্স (N)	রেটেড র্যান্ডম ফোর্স (N)	ফ্রিকোয়েন্সি রেঞ্জ (Hz)	রেটেড ত্বরণ (m/s²)	রেটেড বেগ (m/s)	রেটেড ডিসপ্লেসমেন্ট (p-p) মিমি	সর্বোচ্চ। লোডিং (কেজি)	মুভিং কয়েল (কেজি)	ডাইমেনশন মুভিং কয়েলের (মিমি)
ES-6	6,000	6,000	3–3500	1,000	1.6	25	180	6.5	Φ230
ES-6a	6,000	6,000	3–3500	1,000	1.6	51	250	12	Φ230
ES-10	10,000	10,000	3–3000	1,000	1.8	51	270	14	Φ240
ES-20	20,000	20,000	3–3000	1,000	1.8	51	300	30	Φ320
ES-30	30,000	30,000	3–2800	1,000	1.8	51	450	40	Φ450
ES-40	40,000	40,000	3–2800	1,000	1.8	51	500	50	Φ450
ES-50	50,000	50,000	3–2700	1,000	1.8	51	750	50	Φ450
ES-60	60,000	60,000	3–2700	1,000	1.8	51	750	60	Φ450
ES-100	100,000	100,000	3–2500	1,000	1.8	51	1,000	90	Φ450

মূল ডিজাইন বৈশিষ্ট্য

1. সু-পরিকল্পিত ডাইনামিক সার্কেল স্কেলেটন, যা উচ্চতর পর্যায়ের অ্যাক্সিয়াল রেজোন্যান্স ফ্রিকোয়েন্সি প্রদান করে।
2. কম ম্যাগনেটিক ফ্লাক্স লিকেজ সহ ডুয়াল-ম্যাগনেটিক সার্কিট ডিজাইন, একটি কম্প্যাক্ট এবং যৌক্তিক কাঠামো নিশ্চিত করে।
3. রকার রড রোলার বিয়ারিংগুলি সোজা এবং আমদানি-ভিত্তিক কম্পোজিট বডি স্টিফনেস ওরিয়েন্টেশন সহ, চমৎকার এক্সেন্ট্রিক লোড ক্ষমতা প্রদান করে।
4. হরমোন ব্যবহারের জন্য ডেডিকেটেড ট্রানিয়ন আইসোলেশন ফাউন্ডেশন, সুবিধাজনক মোবাইল ইনস্টলেশন সক্ষম করে।
5. উন্নত প্রযুক্তি মুভ-অ্যারাউন্ড সিস্টেম ডাইনামিক সার্কেলের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
6. নতুন ডাক্ট ডিজাইন কুলিং প্রভাব উন্নত করে।
7. বিয়ারিং স্মল বেলুনের স্ট্যাটিক স্টিফনেস এবং ডাইনামিক স্টিফনেস ভাইব্রেশন টেবিলের বিয়ারিং ক্ষমতা বাড়ায় এবং লো-ফ্রিকোয়েন্সি পারফরম্যান্স উন্নত করে।

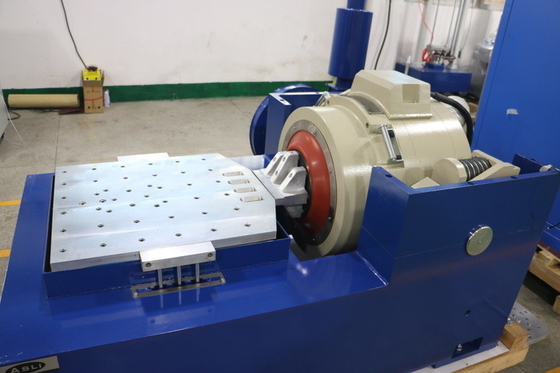

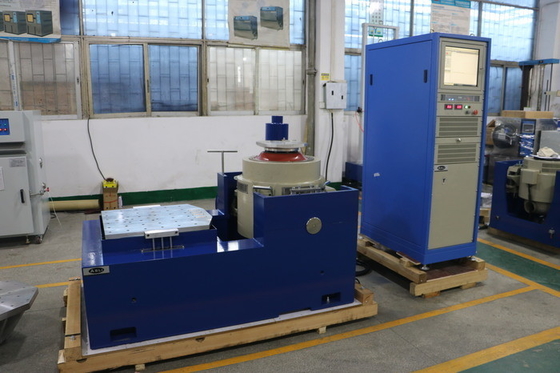

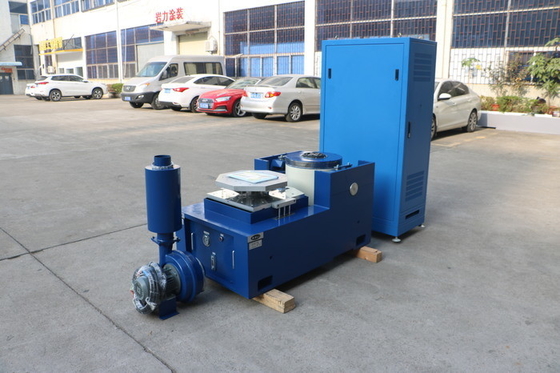

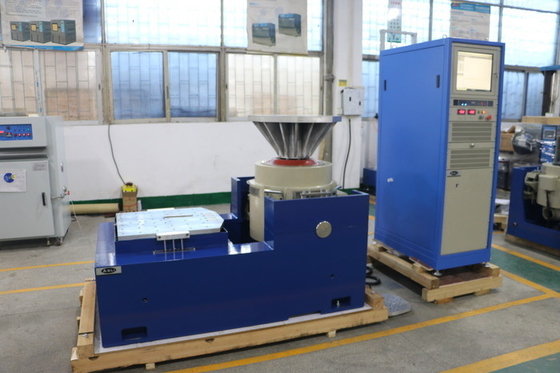

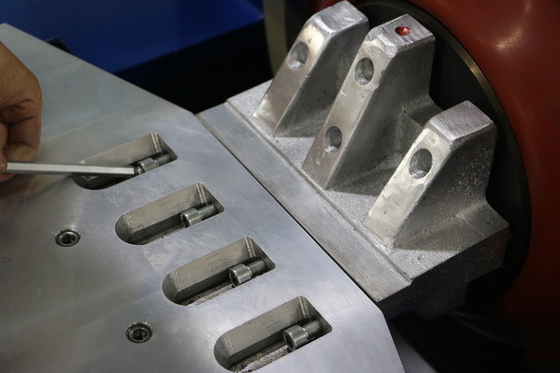

প্রোডাক্ট গ্যালারি

বিদেশী পরিষেবা

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী:

প্রশ্ন ১: ইলেকট্রোডাইনামিক ভাইব্রেশন শেকার কী?
উত্তর: একটি ইলেকট্রোডাইনামিক ভাইব্রেশন শেকার হল একটি টেস্টিং সিস্টেম যা পণ্যগুলি পরিবহন, অপারেশন বা পরিষেবার সময় যে কম্পনের সম্মুখীন হতে পারে তা অনুকরণ করতে ব্যবহৃত হয়। এটি নির্ভরযোগ্যতা, স্থায়িত্ব এবং যোগ্যতা পরীক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়।

প্রশ্ন ২: কোন পণ্যগুলি পরীক্ষা করা যেতে পারে?
উত্তর: এটি ইলেকট্রনিক উপাদান, স্বয়ংচালিত যন্ত্রাংশ, ব্যাটারি, মহাকাশ উপাদান, বৈদ্যুতিক পণ্য, প্যাকেজিং, যোগাযোগ সরঞ্জাম এবং কম্পন পরীক্ষার প্রয়োজন এমন অন্যান্য পণ্যগুলির জন্য ব্যবহার করা যেতে পারে।

প্রশ্ন ৩: শেকার কোন কম্পন পরীক্ষাগুলি সম্পাদন করতে পারে?
উত্তর: সিস্টেম কনফিগারেশনের উপর নির্ভর করে, এটি সাইন ভাইব্রেশন, র্যান্ডম ভাইব্রেশন, শক টেস্টিং, রেজোন্যান্স সার্চ, ফ্রিকোয়েন্সি সুইপ এবং অন্যান্য প্রোগ্রামযোগ্য কম্পন পরীক্ষা সম্পাদন করতে পারে।

প্রশ্ন ৪: সর্বোচ্চ পরীক্ষার ফ্রিকোয়েন্সি কত?
উত্তর: সর্বোচ্চ ফ্রিকোয়েন্সি মডেল এবং কনফিগারেশনের উপর নির্ভর করে। বিভিন্ন ফ্রিকোয়েন্সি প্রয়োজনীয়তার জন্য বিভিন্ন শেকার মডেল উপলব্ধ। অনুগ্রহ করে আপনার প্রয়োজনীয় ফ্রিকোয়েন্সি রেঞ্জ প্রদান করুন যাতে আমরা একটি উপযুক্ত মডেল সুপারিশ করতে পারি।

প্রশ্ন ৫: আমি কীভাবে সঠিক শেকার মডেল নির্বাচন করব?
উত্তর: প্রধান কারণগুলির মধ্যে রয়েছে:

• সর্বোচ্চ নমুনার ওজন
• নমুনার মাত্রা
• প্রয়োজনীয় কম্পনের দিক
• ফ্রিকোয়েন্সি রেঞ্জ
• সর্বোচ্চ ত্বরণ
• ডিসপ্লেসমেন্ট
• প্রয়োজনীয় কম্পন পরীক্ষার মান

এই প্যারামিটারগুলির উপর ভিত্তি করে, আমরা একটি উপযুক্ত শেকার সিস্টেম সুপারিশ করতে পারি।

প্রশ্ন ৬: শেকার কি উল্লম্ব এবং অনুভূমিক উভয় কম্পন সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। কনফিগারেশনের উপর নির্ভর করে, সিস্টেমটি একটি উল্লম্ব পরীক্ষা সেটআপ, অনুভূমিক পরীক্ষা সেটআপ, বা উভয় সহ সরবরাহ করা যেতে পারে।

প্রশ্ন ৭: এটি কি র্যান্ডম ভাইব্রেশন টেস্টিং সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। PSD-ভিত্তিক পরীক্ষার প্রোফাইল সহ র্যান্ডম ভাইব্রেশন টেস্টিংয়ের জন্য একটি উপযুক্ত ভাইব্রেশন কন্ট্রোলার কনফিগার করা যেতে পারে।

প্রশ্ন ৮: এটি কি শক টেস্টিং সম্পাদন করতে পারে?
উত্তর: হ্যাঁ, যদি নির্বাচিত শেকার সিস্টেমের প্রয়োজনীয় শক প্রোফাইলের জন্য পর্যাপ্ত ফোর্স, ডিসপ্লেসমেন্ট এবং ত্বরণ ক্ষমতা থাকে।

একটি ইলেকট্রোডাইনামিক ভাইব্রেশন শেকার উচ্চ-ফ্রিকোয়েন্সি ভাইব্রেশন টেস্টিংয়ের জন্য বেশ কয়েকটি সুবিধা প্রদান করে:

• প্রশস্ত ফ্রিকোয়েন্সি রেঞ্জ: লো-ফ্রিকোয়েন্সি এবং হাই-ফ্রিকোয়েন্সি উভয় কম্পন পরীক্ষার জন্য উপযুক্ত, বিশেষ করে ইলেকট্রনিক এবং স্বয়ংচালিত উপাদানগুলির জন্য।
• উচ্চ নিয়ন্ত্রণ নির্ভুলতা: ফ্রিকোয়েন্সি, ত্বরণ, ডিসপ্লেসমেন্ট, বেগ এবং পরীক্ষার সময়কাল নির্ভুলভাবে নিয়ন্ত্রণ করা যেতে পারে।
• দ্রুত প্রতিক্রিয়া: ইলেকট্রোডাইনামিক ড্রাইভ সিস্টেম নিয়ন্ত্রণ সংকেতগুলিতে দ্রুত প্রতিক্রিয়া জানায়, যা এটিকে সুইপ ভাইব্রেশন পরীক্ষার জন্য উপযুক্ত করে তোলে।
• স্থিতিশীল কম্পন আউটপুট: ক্লোজড-লুপ নিয়ন্ত্রণ পরীক্ষার সময় স্থিতিশীল কম্পন স্তর বজায় রাখতে সহায়তা করে।
• প্রোগ্রামযোগ্য টেস্টিং: ফ্রিকোয়েন্সি রেঞ্জ, সুইপ রেট, ত্বরণ এবং চক্রের সংখ্যার মতো পরীক্ষার প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে প্রোগ্রাম করা যেতে পারে।
• উচ্চ-ফ্রিকোয়েন্সি পরীক্ষার জন্য উপযুক্ত: বিশেষ করে PCB/PCBA, স্বয়ংচালিত ইলেকট্রনিক্স, সেন্সর, সংযোগকারী, ব্যাটারি এবং অন্যান্য ইলেকট্রনিক উপাদানগুলির জন্য উপযুক্ত।
• উচ্চ অটোমেশন: পরীক্ষার প্রোগ্রামগুলি সংরক্ষণ এবং স্বয়ংক্রিয়ভাবে কার্যকর করা যেতে পারে, পরীক্ষার দক্ষতা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে।
