কম্পন পরীক্ষার সরঞ্জাম ES-10.pdf
উল্লম্ব অনুভূমিক কম্পন ইলেক্ট্রোম্যাগনেটিক উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষার মেশিন পরীক্ষাগার জন্যX,Y,Z তিন-অক্ষের সিনোসয়েডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম কম্পন পরীক্ষায় সম্পন্ন করা যেতে পারে, যা ক্লাসিকাল (অর্ধ - সাইন, ট্র্যাপিজয়েডাল,পলস এবং শক রেসপন্স স্পেকট্রাম পরীক্ষাএই পণ্যগুলি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক যন্ত্রপাতি, যোগাযোগ, গৃহ সরঞ্জাম এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
টেকনিক্যাল প্যারামিটারঃ
| মডেল |
নামমাত্র সাইন শক্তি (এন) |
র্যান্ডম রেট শক্তি (এন) |
ঘনত্ব পরিসীমা (হার্টজ) |
নামমাত্র ত্বরণ (m/s)২) | নামমাত্র গতি ((m/s) |
নামমাত্র স্থানচ্যুতি (পি-পি) মিমি |
সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল ((কেজি) |

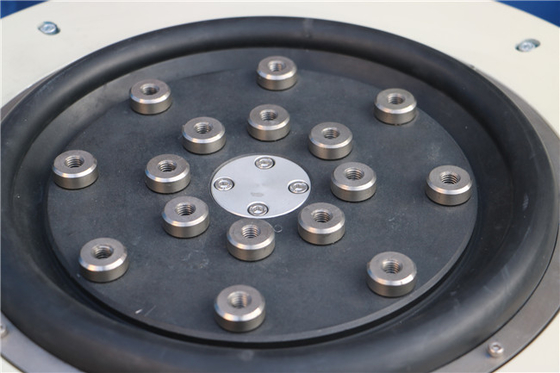

মাত্রা মুভিং কয়েল ((মিমি) |
| ES-3 | 3000 | 3000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩-৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ৩-২২০০ | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

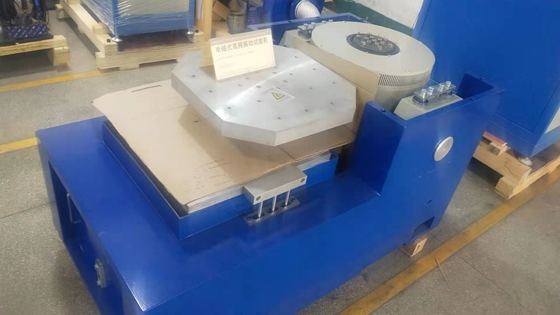

হরিজোন্টাল এক্সপ্যান্ডারের প্রযুক্তিগত পরামিতিঃ
| মডেল | বেঞ্চের আকার (মিমি) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | চলমান অংশের ওজন (কেজি) |
| LT0303 | ৩০০×৩০০×২২ ৩০০×৩০০×২৬ ৩০০×৩০০×৩০ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
6.6 7.8 9.0 |
| LT0404 | ৪০০×৪০০×২২ ৪০০×৪০০×২৬ ৪০০×৪০০×৩০ |
৫-১০০০ ৫-১৪০০ ৫-২০০০ |
11.2 13.2 16.0 |
| LT0505 | ৫০০×৫০০×২৫ ৫০০×৫০০×৩০ ৫০০×৫০০×৩৫ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
19.3 23.1 27.0 |
| LT0606 | ৬০০×৬০০×২৫ ৬০০×৬০০×৩০ ৬০০×৬০০×৪০ |
৫-১০০০ ৫-১২০০ ৫-২০০০ |
27.5 33.0 45 |
| LT0707 | ৭০০×৭০০×২৫ ৭০০×৭০০×৩০ ৭০০×৭০০×৩৫ |
৫-৮০০ ৫-১০০০ ৫-১৫০০ |
36.8 44.2 52 |
পণ্যের বৈশিষ্ট্য
* নমনীয় সাসপেনশন সিস্টেম এবং সোজা লাইন গাইড, শক্তিশালী বহন ক্ষমতা, ভাল গাইড পারফরম্যান্স এবং উচ্চ স্থিতিশীলতা।
* কেন্দ্রীয় লোড এয়ারব্যাগের স্ট্যাটিক শক্ততা বড়, গতিশীল শক্ততা ছোট, বহন ক্ষমতা শক্তিশালী, এবং গতিশীল কর্মক্ষমতা চমৎকার।
* দ্রুত স্ব-পরীক্ষা নির্ণয় এবং চেইন সুরক্ষা, উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা;
* এয়ারব্যাগ আইসোলেশন এবং ডিম্পিং ডিভাইসটি ভিব্রাটরকে বিশেষ ভিত্তির প্রয়োজন হয় না, কম্পন তরঙ্গকে পুরোপুরি পুনরুত্পাদন করে এবং কম্পন সংক্রমণ হ্রাস করে।
* অনুভূমিক ও উল্লম্ব সম্প্রসারণ প্ল্যাটফর্মের ভিন্ন ব্যবহার নিশ্চিত করা;
* এটি সব ধরনের কম্পন নিয়ামকগুলির সাথে ব্যবহার করা যেতে পারে এবং অপারেশনটি সহজ।
