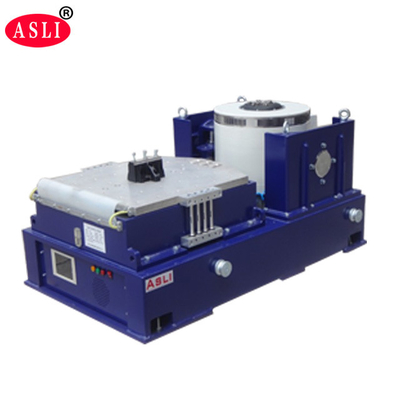

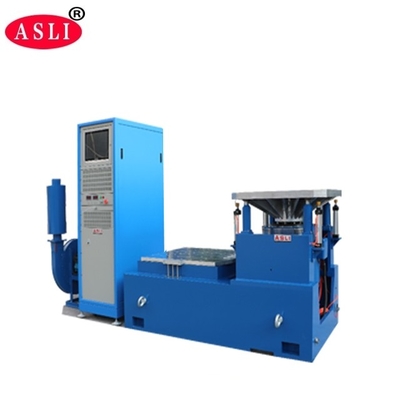

শক্তি সাশ্রয়ী ইলেক্ট্রোডাইনামিক শেকার ভাইব্রেটর আইএসটিএ স্ট্যান্ডার্ড পূরণ করে
অ্যাপ্লিকেশন
উচ্চ ফ্রিকোয়েন্সি ভাইব্রেশন শেকার 'ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার', 'সেলফ-জেনারেটেড কঙ্কাল অ্যাকশন সার্কেল', 'এয়ারবোর্ন সাপোর্ট' এবং 'রোলার বিয়ারিং এবং লিনিয়ার গাইডেন্স', 'ট্রানিয়ন আইসোলেশন' উন্নত আধুনিক প্রযুক্তি এবং বিশেষ প্রযুক্তি গ্রহণ করেছে, যা X, Y, Z তিনটি অক্ষের সাইনোসয়েডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম কম্পন পরীক্ষা সম্পন্ন করতে পারে, ক্লাসিক্যাল (হাফ - সাইন) পালস এবং শক রেসপন্স স্পেকট্রাম পরীক্ষা দ্বারা সম্পন্ন করা হবে। এটি ব্যাপকভাবে জাতীয় প্রতিরক্ষা, অস্ত্রশস্ত্র, বিমান চলাচল, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম, যোগাযোগ, গৃহস্থালী যন্ত্রপাতি এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
(১) রেটেড ফোর্স: সাইন ফোর্স ৬০০০N; র্যান্ডম ফোর্স ৬০০০N; শক ফোর্স ১২০০০N;
(২) ফ্রিকোয়েন্সি রেঞ্জ: ৫Hz থেকে ৩৫০০Hz, নির্দিষ্ট ফ্রিকোয়েন্সি, সামনে এবং পিছনে স্ক্যান, সাইন, র্যান্ডম, শক
(৩) স্ক্যান-ফ্রিকোয়েন্সি মোড: লিনিয়ার, লগারিদমিক, সামনে এবং পিছনে স্ক্যান, নির্দিষ্ট ফ্রিকোয়েন্সি
(৪) স্ক্যান-ফ্রিকোয়েন্সি টাইমস: ১ থেকে ৩২৭৬৭
(৫) স্ক্যান-ফ্রিকোয়েন্সি সময়: নির্দিষ্ট ফ্রিকোয়েন্সি/একক ১-৩৬০০ মিনিট, স্ক্যান-ফ্রিকোয়েন্সি কার্ভ প্রদর্শন করা যেতে পারে।
(৬) সর্বাধিক ত্বরণ ১০০০m/s২ (লোডবিহীন)
(৭) সর্বাধিক লোড ১৮০ কেজি
(৮) সর্বাধিক স্থানচ্যুতি: ২৫ মিমি p-p (লোডবিহীন), দ্বিগুণ শীর্ষ
(৯) প্রভাব স্থানচ্যুতি: ২৫ মিমি
(১০) মুভিং কয়েলের ওজন: ৬.৫ কেজি
(১১) কম্পনের দিক: উল্লম্ব
(১২) কম্পন তরঙ্গ: সাইন, র্যান্ডম, শক
(১৩) মুভিং কয়েলের ব্যাস: Φ২৩০ মিমি
(১৪) কম্পন সিস্টেমের মাত্রা(মিমি): W850xH750xD550mm
(১৫) কম্পন সিস্টেমের ওজন: ৫৯০ কেজি

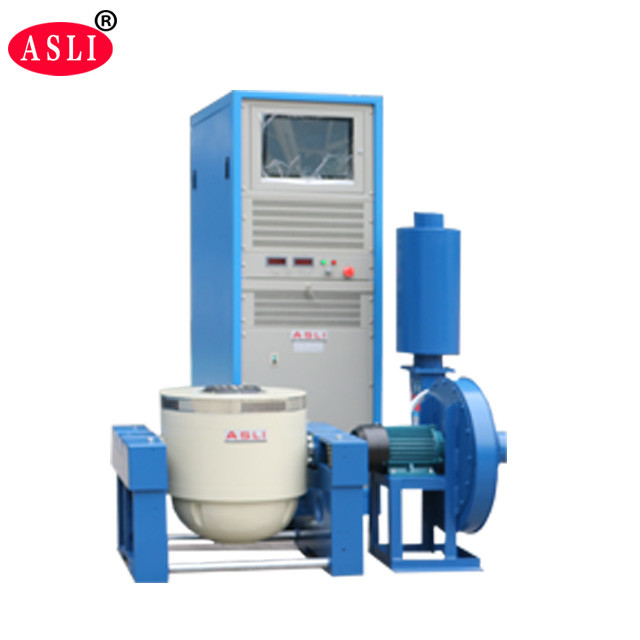

২-২ কম্পোনেন্টগুলির বিবরণ
(১) ভাইব্রেশন জেনারেটর ১ সেট
(২) ভাইব্রেশন কন্ট্রোলার ১ সেট
(৩) যোগাযোগ সংযোগ চেম্বার ১ সেট
(৪) DA-6 পাওয়ার এমপ্লিফায়ার ১ সেট
(৫) এক্সাইটেশন পাওয়ার ১ পিসি
(৭) ড্রাইভার সফটওয়্যার ১ সেট
(৮) কুলিং সিস্টেম ১ সেট
(৯) ইন্ডাস্ট্রিয়াল কম্পিউটার ১ সেট
প্রযুক্তিগত পরামিতি:
| নাম | অটো পার্টসের জন্য প্যাকিং ভাইব্রেশন টেবিল/ভাইব্রেশন টেবিল টেস্টার | ||||||||
| মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড ত্বরণ (m/s2) | রেটেড গতি(m/s) | রেটেড স্থানচ্যুতি (p-p)মিমি | সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েলের মাত্রা (মিমি) |
| ES-6 | ৬০০০ | ৬০০০ | ৩-৩৫০০ | ১০০০ | ১.৬ | ২৫ | ১৮০ | ৬.৫ | Φ২৩০ |
| ES-6a | ৬০০০ | ৬০০০ | ৩-৩৫০০ | ১০০০ | ১.৬ | ৫১ | ২৫০ | ১২ | Φ২৩০ |
| ES-10 | ১০০০০ | ১০০০০ | ৩-৩০০০ | ১০০০ | ১.৮ | ৫১ | ২৭০ | ১৪ | Φ২৪০ |
| ES-20 | ২০০০ | ২০০০ | ৩-৩০০০ | ১০০০ | ১.৮ | ৫১ | ৩০০ | ৩০ | Φ৩২০ |
| ES-30 | ৩০০০০ | ৩০০০০ | ৩-২৮০০ | ১০০০ | ১.৮ | ৫১ | ৪৫০ | ৪০ | Φ৪৫০ |
| ES-40 | ৪০০০০ | ৪০০০০ | ৩-২৮০০ | ১০০০ | ১.৮ | ৫১ | ৫০০ | ৫০ | Φ৪৫০ |
| ES-50 | ৫০০০০ | ৫০০০০ | ৩-২৭০০ | ১০০০ | ১.৮ | ৫১ | ৭৫০ | ৫০ | Φ৪৫০ |
| ES-60 | ৬০০০০ | ৬০০০০ | ৩-২৭০০ | ১০০০ | ১.৮ | ৫১ | ৭৫০ | ৬০ | Φ৪৫০ |
| ES-100 | ১০০০০০ | ১০০০০০ | ৩-২৫০০ | ১০০০ | ১.৮ | ৫১ | ১০০০ | ৯০ | Φ৪৫০ |
