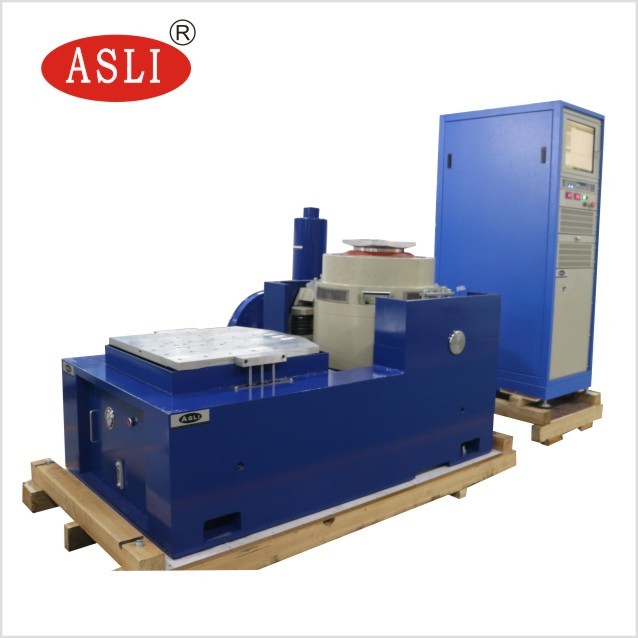

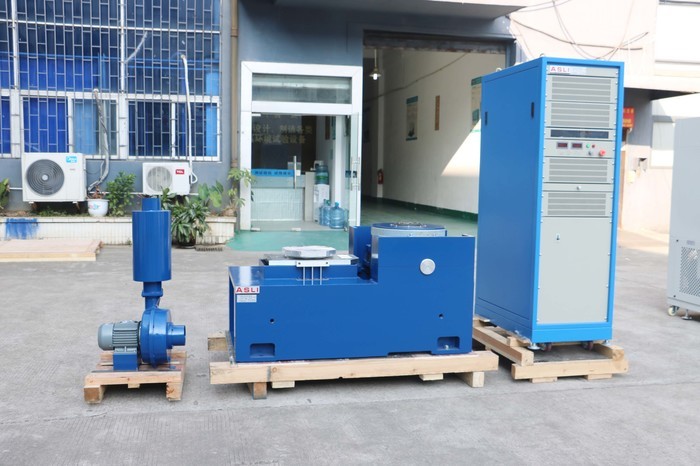

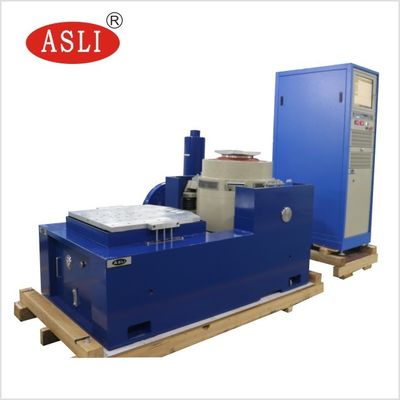

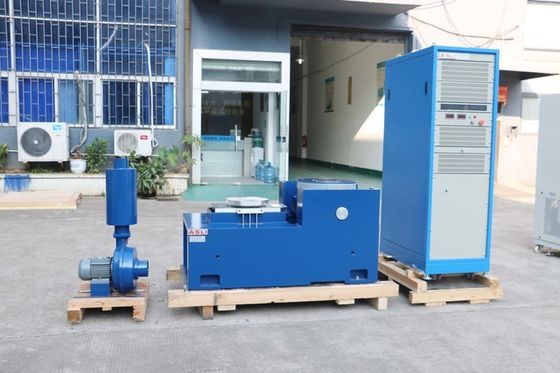

ট্রান্সপোর্ট সিমুলেশন উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোম্যাগনেটিক কম্পন শেকার
কম্পন পরীক্ষার সিস্টেম নিম্নলিখিত পরীক্ষার মান পূরণ করতে পারেঃ
মিল-এসটিডি, ডিআইএন, আইএসও, এএসটিএম, আইইসি, আইএসটিএ, নাসা, জিবি, জিজেবি, জেআইএস, বিএস ইত্যাদি
প্রয়োগ
হাই ফ্রিকোয়েন্সি কম্পন টেস্টিং মেশিন / উল্লম্ব স্কেকার সিস্টেম IEC ISTA MIL STD টেস্ট স্ট্যান্ডার্ডের জন্য প্রয়োগ করুন 'ডাবল-চৌম্বকীয় সার্কিট কাঠামো' গ্রহণ করেছে,'স্ব-উত্পাদিত কঙ্কাল কর্ম বৃত্ত',"এয়ারবোর্ড সাপোর্ট" এবং "রোলার লেয়ার এবং লিনিয়ার গাইডিং"'ট্রুনিয়ন বিচ্ছিন্নতা' উন্নত আধুনিক প্রযুক্তি এবং বিশেষ প্রযুক্তি, এক্স, ওয়াই, জেড তিন অক্ষের সিনোসয়েডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড এলোমেলো কম্পন পরীক্ষায় সম্পন্ন করা যেতে পারে,ক্লাসিক্যাল (হাফ-সাইনস) পলস এবং শক রেসপন্স স্পেকট্রাম টেস্ট দ্বারা সম্পন্ন করা হবেএটি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক যন্ত্রপাতি, যোগাযোগ, গৃহস্থালী যন্ত্রপাতি এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
টেকনিক্যাল প্যারামিটারঃ
| সিস্টেম স্পেসিফিকেশন | |||
| সিস্টেম মডেলঃ | এস-৬০ | ||
| ফ্রিকোয়েন্সি রেঞ্জঃ | ৩~৩৫০০ | ||
| নামমাত্র শক্তি | সাইনস এন | 60000 | |
| র্যান্ডম এন | 60000 | ||
| শক N | 120000 | ||
| সর্বোচ্চ এসি। | সাইনস (m/s2) | 1000 | |
| র্যান্ডম (এম/এস২ আরএমএস) | 1000 | ||
| শক ((m/s2) | 2000 | ||
| সর্বোচ্চ ভেল. | সাইনস (m/s2) | 1.8 | |
| শক ((m/s2) | 1.8 | ||
| সর্বোচ্চ ডিসপ। | সর্বাধিক ভ্রমণ মিমি (পি-পি) |
51 | |
| মুভিং কয়েল | ৬০ কেজি | ||
| চলমান কয়েল এর মাত্রা | ডায়া 40mm | ||
| উল্লম্ব টেবিল আকার কাস্টমাইজড | পরীক্ষা অনুযায়ী নির্বাচন করুন | ||
| অনুভূমিক টেবিলের আকারকাস্টমাইজড আকার | পরীক্ষা অনুযায়ী সেটেক্ট | ||
| সর্বাধিক লোডঃ | ৮০০ কেজি | ||
| নাম | অটো পার্টসের জন্য প্যাকিং কম্পন টেবিল/ কম্পন টেবিল পরীক্ষক | ||||||||
| মডেল | নামমাত্র সাইনস ফোর্স (এন) | নামমাত্র র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | নামমাত্র ত্বরণ (m/s2) | নামমাত্র গতি ((m/s) | নামমাত্র স্থানচ্যুতি (পি-পি) মিমি | সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল (কেজি) | মুভিং কয়েল এর মাত্রা (মিমি) |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ওভারসি সার্ভিস:
যদি আপনি ট্রান্সপোর্ট সিমুলেশন হাই ফ্রিকোয়েন্সি ইলেকট্রোম্যাগনেটিক কম্পন শেকার সম্পর্কে আরো তথ্য প্রয়োজন হয়, অনুভূমিক টেবিল সঙ্গে, দয়া করে আপনার তদন্ত পাঠাতে দ্বিধা করবেন না।
