কম্পন পরীক্ষার সরঞ্জাম ES-10.PDF

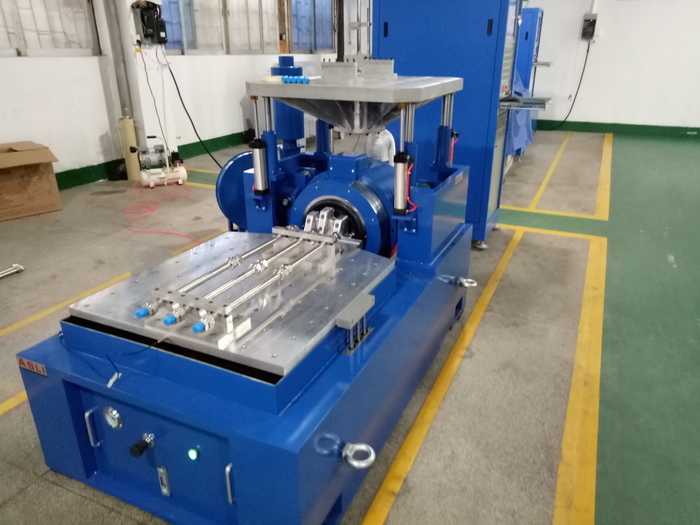

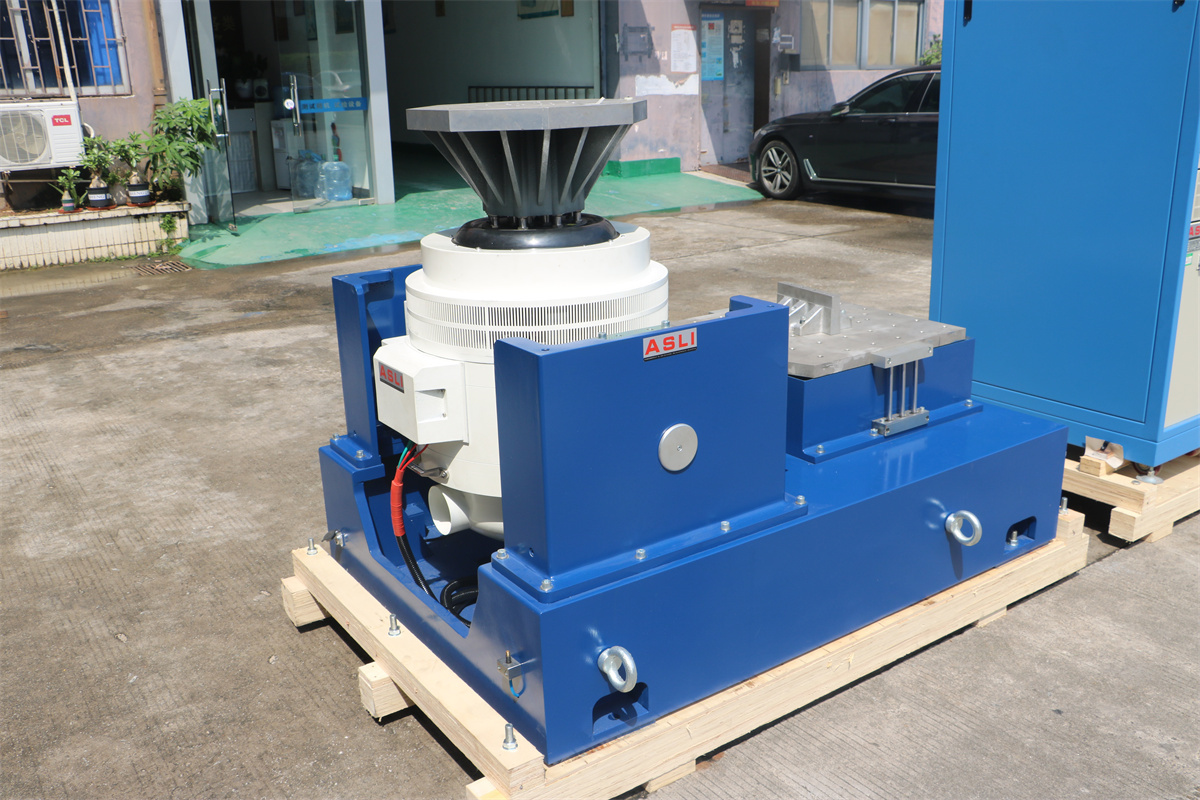

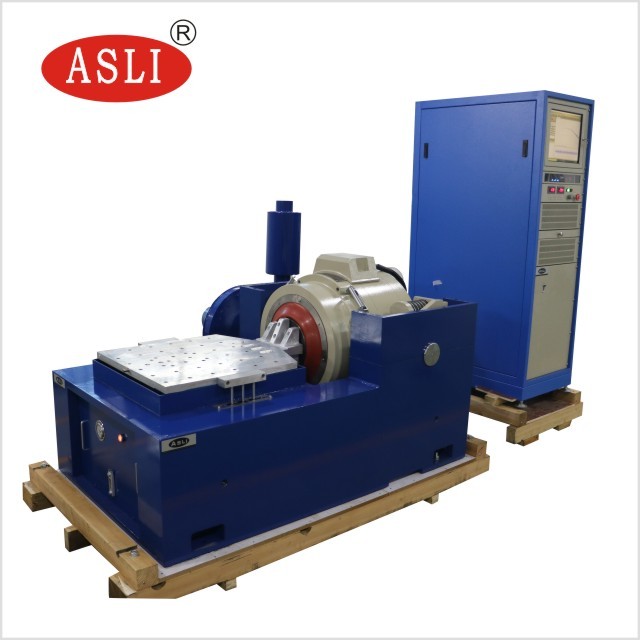

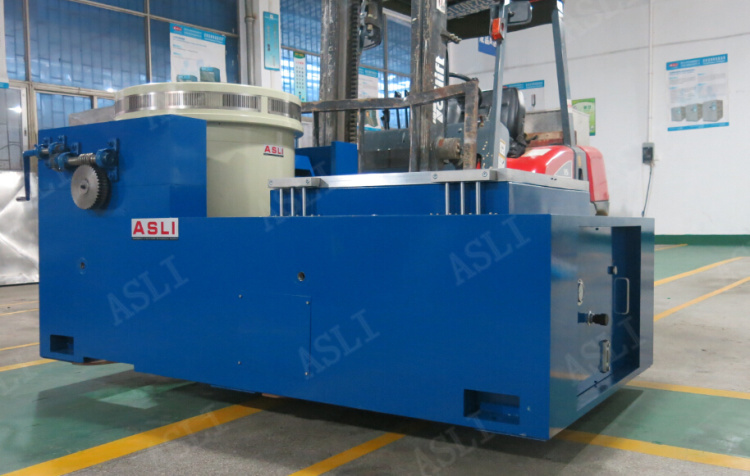

Xyz অক্ষ বৈদ্যুতিন চৌম্বকীয় অনুভূমিক এবং উল্লম্ব কম্পন এলোমেলো কম্পন পরীক্ষার সরঞ্জাম
আবেদন
উচ্চ ফ্রিকোয়েন্সি কম্পন শেকার 'ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার', 'স্ব-উত্পাদিত কঙ্কাল অ্যাকশন চেনাশোনা', 'এয়ারবর্ন সাপোর্ট' এবং 'রোলার বিয়ারিংস এবং লিনিয়ার গাইডেন্স', 'ট্রুনিয়ন আইসোলেশন' উন্নত আধুনিক প্রযুক্তি এবং বিশেষ প্রযুক্তির টেস্টে টেস্টে ওপি-ওয়াই, সাইনাসয়েড সাইনোসয়েড সাইনোসয়েড সাইনোসয়েড সাইনোসয়েড সাইনোসয়েড সাইনোসয়েড সাইনাসয়েডালিক্যাল টেস্টে সম্পূর্ণ করা যেতে পারে তা গ্রহণ করেছে এবং শক প্রতিক্রিয়া বর্ণালী পরীক্ষা। এটি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম, যোগাযোগ, বাড়ির সরঞ্জাম এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
(1) রেটেড ফোর্স: সাইন ফোর্স 10000 এন; এলোমেলো শক্তি 10000 এন; শক ফোর্স 20000 এন;
(2) ফ্রিকোয়েন্সি রেঞ্জ: 3Hz থেকে 3000Hz, স্থির ফ্রিকোয়েন্সি, পিছনে পিছনে সুইপ, সাইন, এলোমেলো, শক
(3) সুইপ-ফ্রিকোয়েন্সি মোড: লিনিয়ার, লগারিদমিক, পিছনে পিছনে সুইপ, স্থির ফ্রিকোয়েন্সি
(4) সুইপ-ফ্রিকোয়েন্সি টাইমস: 1 থেকে 32767
(5) সুইপ-ফ্রিকোয়েন্সি সময়: স্থির ফ্রিকোয়েন্সি/একক 1-3600 মিনিট, সুইপ-ফ্রিকোয়েন্সি কার্ভগুলি প্রদর্শিত হতে পারে।
()) সর্বোচ্চ। ত্বরণ 1000 মি/সে2(অ লোড)
(7) সর্বোচ্চ। গতি: 1.8/s
(8) সর্বোচ্চ। স্থানচ্যুতি: 51 এমএমপি-পি (নন লোড), ডাবল পিক
(9) প্রভাব স্থানচ্যুতি: 51 মিমি
(10) চলমান কয়েল ওজন: 14 কেজি
(12) কম্পন তরঙ্গ: সাইন, এলোমেলো, শক
(13) চলমান কয়েল ব্যাস: 240 মিমি
(14) কম্পন সিস্টেমের মাত্রা: W1060XH750XD845 মিমি
(15) কম্পন সিস্টেমের ওজন: 960 কেজি
(16) 600 মিমি*600 মিমি উল্লম্ব এক্সপেন্ডার এবং 600*600 মিমি অনুভূমিক স্লিপ টেবিল
প্রযুক্তিগত পরামিতি:
| নাম | প্যাকিং কম্পন টেবিল/কম্পন টেবিল পরীক্ষক অটো অংশগুলির জন্য | ||||||||
| মডেল | রেট সাইন ফোর্স (এন) | রেটেড এলোমেলো শক্তি (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | রেটেড ত্বরণ (এম/এস 2) | রেটেড গতি (মি/গুলি) | রেটেড ডিসপ্লেসমেন্ট (পিপি) মিমি | সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল (কেজি) | চলমান কয়েল (মিমি) এর মাত্রা |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6A | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 এল | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

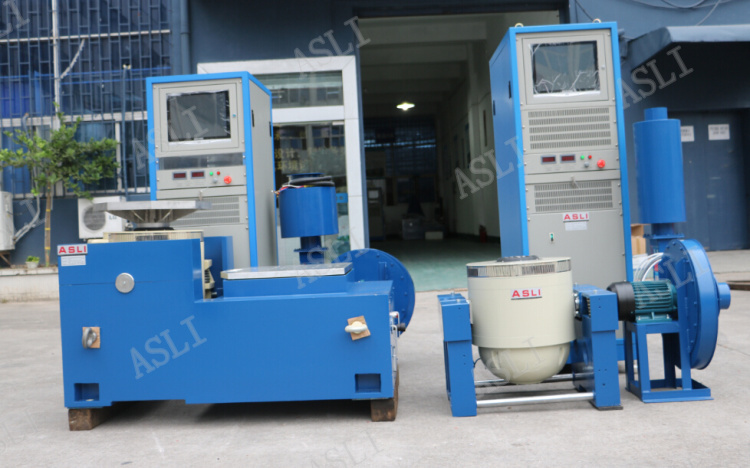

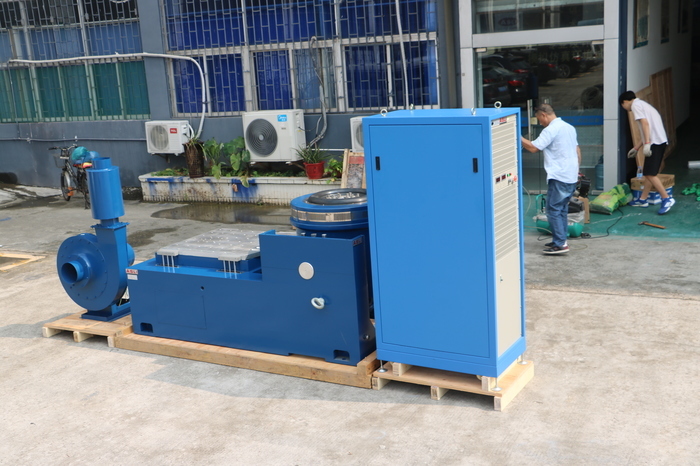

(1) কম্পন জেনারেটর 1 সেট
(2) কম্পন নিয়ামক 1 সেট
(3) যোগাযোগ সংযোগ চেম্বার 1 সেট
(4) ডিএ -10 পাওয়ার এমপ্লিফায়ার 1 সেট
(5) উত্তেজনা শক্তি 1 পিসি
(7) ড্রাইভার সফ্টওয়্যার 1 সেট
(8) কুলিং সিস্টেম 1 সেট
(9) শিল্প কম্পিউটার 1 সেট
(10) রঙিন প্রিন্টার 1 সেট (al চ্ছিক)
(11) ত্বরণ সেন্সর (আউটপুট লাইন অন্তর্ভুক্ত) 1 পিসি
(12) কম্পন ফিক্সচার 1 সেট (পরীক্ষার নমুনা অনুযায়ী al চ্ছিক
ডিজিটাল কম্পন নিয়ামক
কম্পন নিয়ামক আমাদের সংস্থার সর্বশেষ নকশা
এটি আন্তর্জাতিক উন্নত বিতরণ সিস্টেম গ্রহণ করে
আর্কিটেকচার, এবং এর মূলটি সর্বশেষতম টিএমএস 320 সিরিজ
32-বিট ভাসমান-পয়েন্ট টিআই এর উচ্চ-গতির প্রসেসর
সংস্থা পরীক্ষার প্রতিবেদনটি স্বয়ংক্রিয়ভাবে উত্পন্ন হয়
মাইক্রোসফ্ট ওয়ার্ড। পরীক্ষার সময় বা পরে,
পরীক্ষার প্রতিবেদন সম্পাদনা করা যেতে পারে এবং তারপরে উত্পন্ন করা যায়
স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি।
এক্সওয়াইজেড অক্ষের বৈদ্যুতিন চৌম্বকীয় অনুভূমিক এবং উল্লম্ব কম্পন এলোমেলো কম্পন পরীক্ষার সরঞ্জাম সম্পর্কে যদি কোনও সন্দেহ বা প্রয়োজন হয় তবে দয়া করে আমার সাথে যোগাযোগ করুন।
