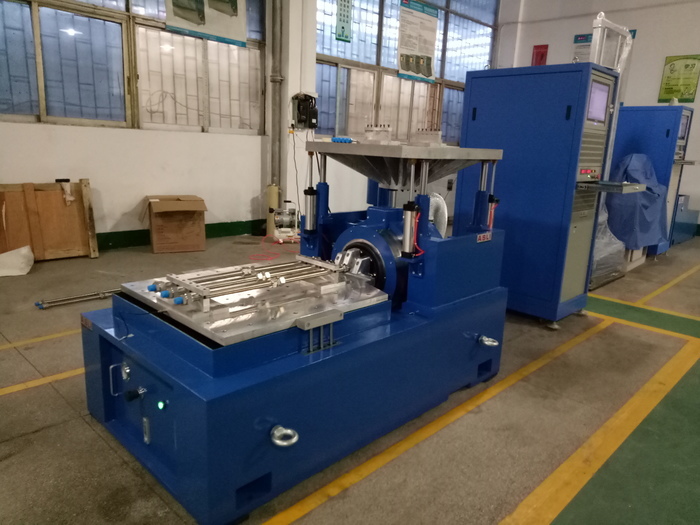

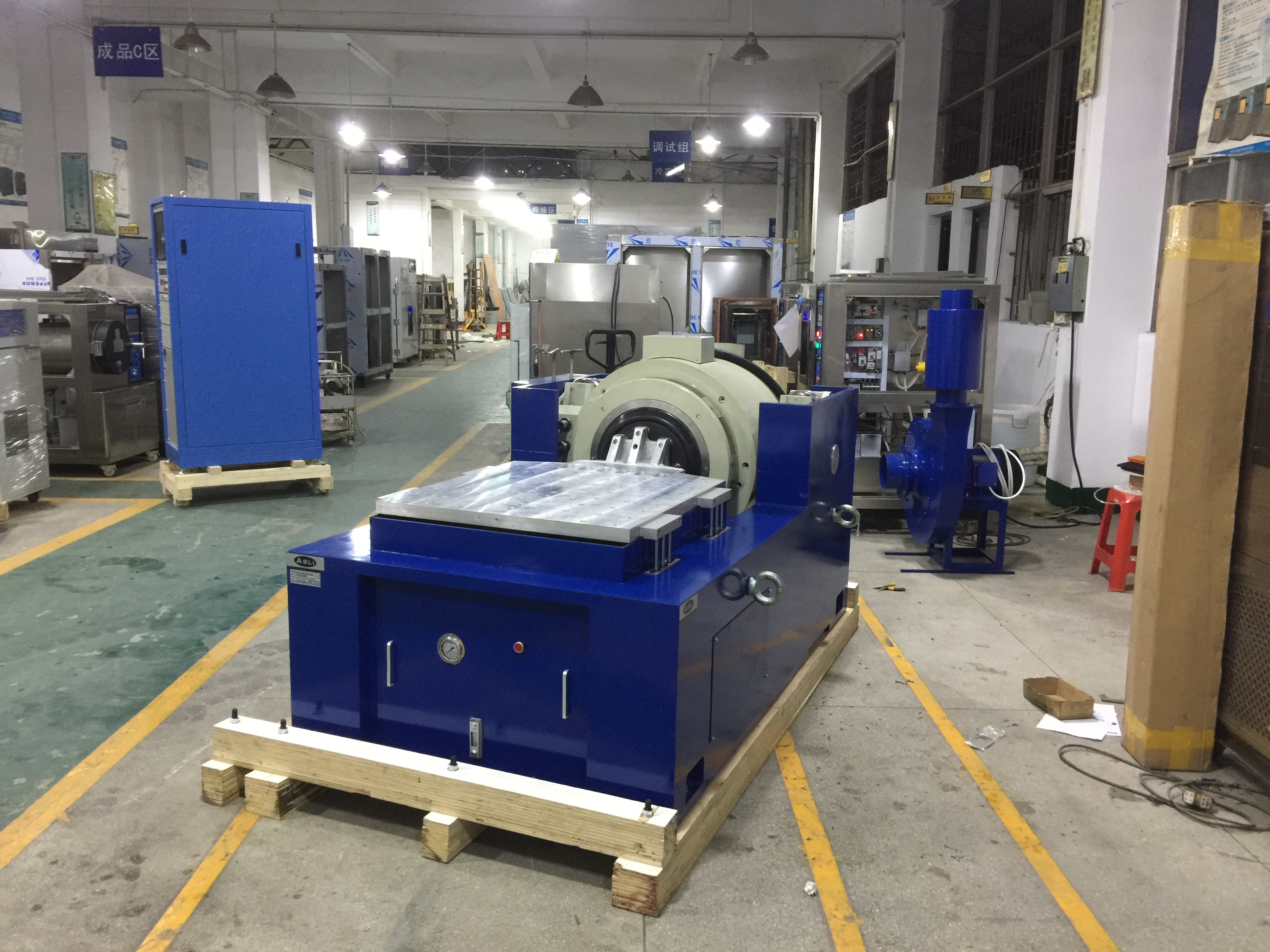

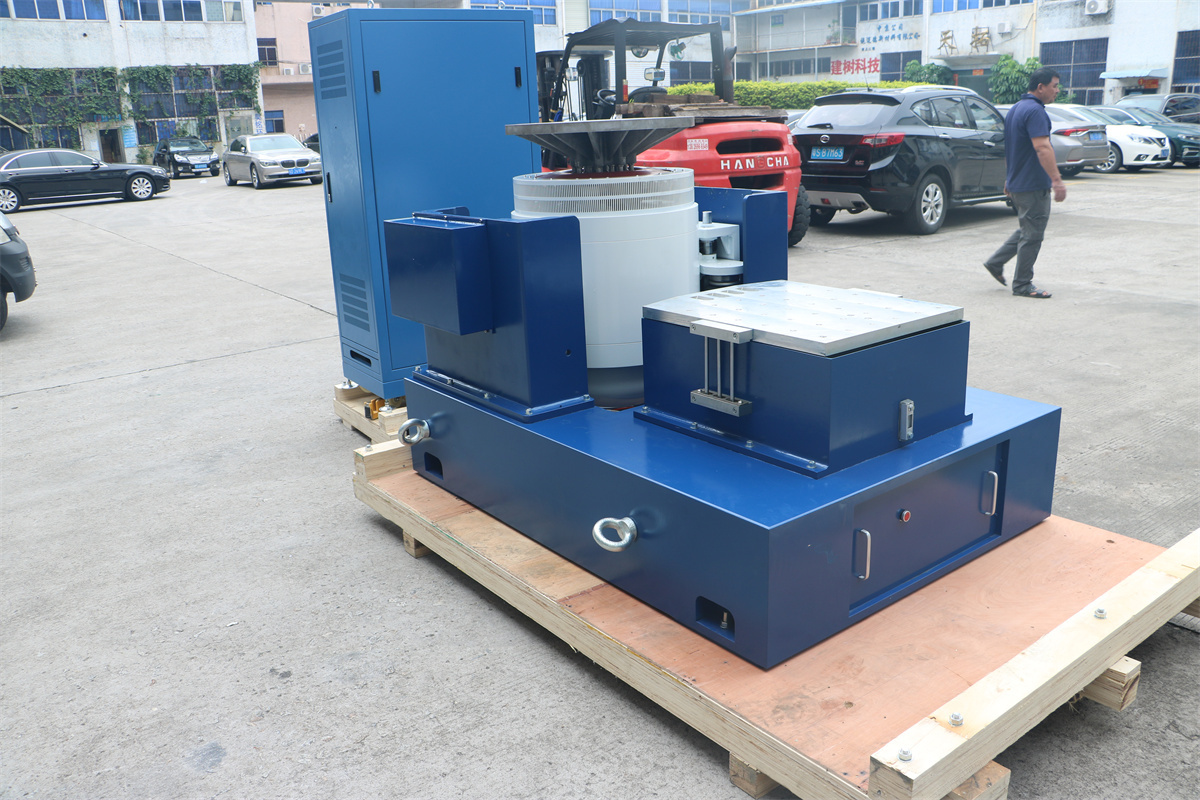

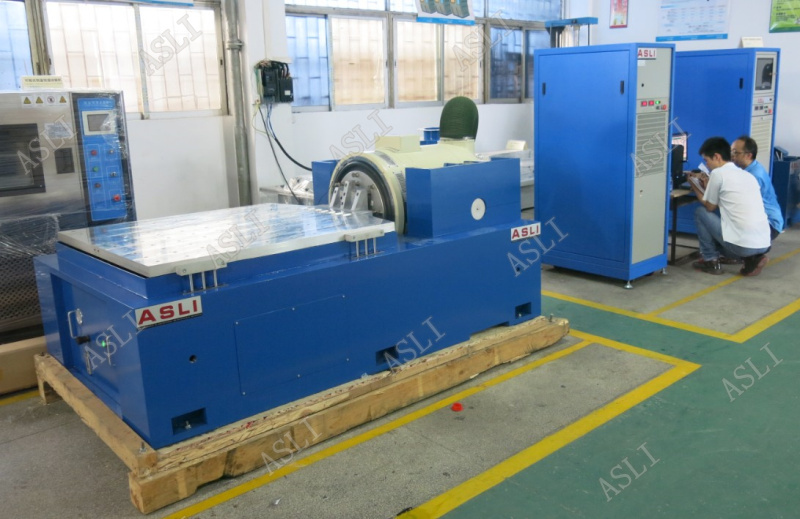

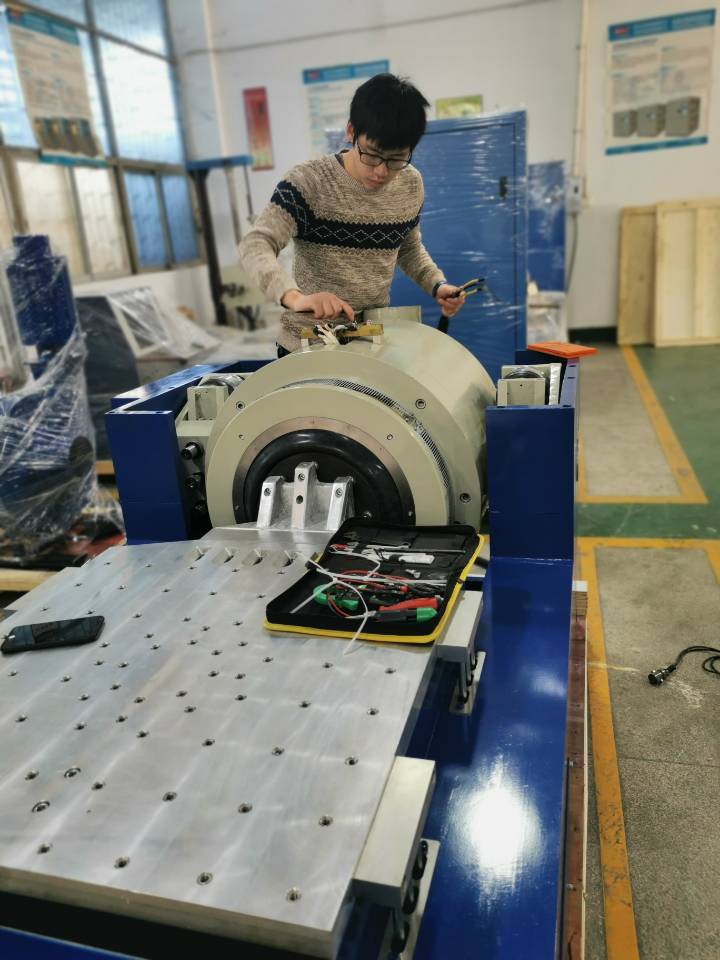

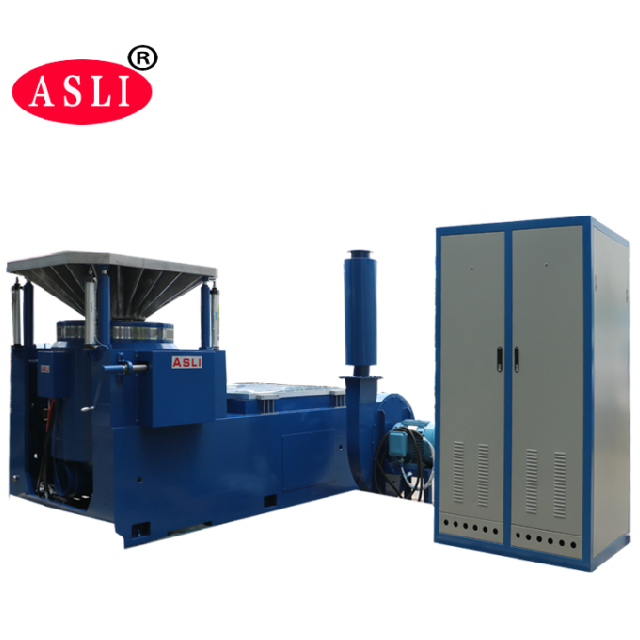

MIL-STD-810H বড় স্থানচ্যুতি উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোম্যাগনেটিক কম্পন টেস্টিং মেশিন
কম্পন তাপমাত্রা পরীক্ষার মেশিন THV-Volume.pdf
শেকার কিসের জন্য ব্যবহৃত হয়?
একটি শেকার একটি ইলেক্ট্রোম্যাগনেটিক ডিভাইস যা পরীক্ষার অধীনে থাকা কাঠামোর উত্তেজনার জন্য কম্পন পরীক্ষার জন্য ব্যবহৃত হয়। এটি মোডাল বা সহনশীলতা পরীক্ষার জন্য ব্যবহৃত হয়।কম্পন শেকারের বিভিন্ন নকশা কি কি??
বায়ু শীতল 40KN কম্পন শেকার টেস্ট সিস্টেম 1000 x 1000mm কম্পন টেবিল সঙ্গে
High frequency Electromagnetic Vibration Shaker is used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentএই মেশিনটি ব্যবহার করা সহজ এবং সরকারি, শিল্প এবং কর্পোরেট স্পেসিফিকেশন অনুযায়ী কম্পন পরীক্ষার একটি বিস্তৃত পরিসীমা সম্পাদন করতে পারে।
1পরীক্ষার চেম্বার এবং রেফ্রিজারেশন সিস্টেমের সমন্বিত কাঠামো কমপ্যাক্ট এবং মার্জিত নকশা গর্বিত; স্বাধীন কনসোল
2. এটি অপারেশন জন্য সুবিধাজনক করতে; মূল হিমায়ন কম্প্রেসার ইউনিট এবং তার প্রধান আনুষাঙ্গিক বিদেশ থেকে আমদানি করা হয়
3. আমদানি করা এলসিডি রঙিন টাচ স্ক্রিন কন্ট্রোলার যা তাপমাত্রা এবং আর্দ্রতা প্রোগ্রামের অটোমোবাইল নিয়ন্ত্রণ করতে সক্ষম;
4. R232 টেলিযোগাযোগ ইন্টারফেস সঙ্গে. গ্রাহকের অনন্য চাহিদা পূরণ করার জন্য, ব্যবহারকারীরা ভাল শীতল ছাড়াও নিশ্চিত করতে কম্পন পরীক্ষা বেঞ্চ বিভিন্ন মডেল থেকে চয়ন করতে পারেন
5. তাপ এবং বায়ু সিলিং সিস্টেম, এই কম্পন বেঞ্চ এছাড়াও যান্ত্রিক কম্পন নির্ভরযোগ্যতা পরীক্ষা সরঞ্জাম, শক কম্পন
| নাম | MIL-STD-810H বড় স্থানচ্যুতি উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোম্যাগনেটিক কম্পন টেস্টিং মেশিন | ||||||||
| মডেল | নামমাত্র সাইনস ফোর্স (এন) | নামমাত্র র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | নামমাত্র ত্বরণ (m/s2) | নামমাত্র গতি ((m/s) | নামমাত্র স্থানচ্যুতি (পি-পি) মিমি | সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল (কেজি) | মুভিং কয়েল এর মাত্রা (মিমি) |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
শেকারটি তাপমাত্রা এবং আর্দ্রতা পরীক্ষার চেম্বারের সাথেও ব্যবহার করা যেতে পারেঃ
| মডেল | THV-408 ((A~F) |
| অভ্যন্তরীণ মাত্রা | W600×H850×D800 ((মিমি) |
| বাহ্যিক মাত্রা | W850×H1950×D2100 ((মিমি) |
| তাপমাত্রা পরিসীমা | নিম্ন তাপমাত্রাঃ ((A:25oC; B:0oC; C:-20oC ; D: -40oC; E: -60oC; F: -70oC) উচ্চ তাপমাত্রাঃ ১০০ ডিগ্রি সেলসিয়াস (১৫০ ডিগ্রি সেলসিয়াস) |
| আর্দ্রতা পরিসীমা | 20%~98%R.H. ((10%-98%R.H. / 5%-98%R.H. একটি বিশেষ ঐচ্ছিক অবস্থা, প্রয়োজন Dehumidifier) |
|
বিশ্লেষণগত নির্ভুলতা বিতরণ তাপমাত্রা এবং আর্দ্রতা |
0.1°C; 0.1% R.H/±2.0°C; ±3.0% R.H. |
|
নিয়ন্ত্রণ নির্ভুলতা তাপমাত্রা এবং আর্দ্রতা |
±0.5oC; ±2.5% R.H. |
|
তাপমাত্রা উত্থান/পতন গতির হার |
তাপমাত্রা বৃদ্ধি প্রায় 0.1 ~ 3.0oC / মিনিট / তাপমাত্রা হ্রাস প্রায় 0.1 ~ 1.5oC / মিনিট; (ড্রপিং স্পিড রেট মিনি.1.5oC/মিনিট একটি বিশেষ ঐচ্ছিক অবস্থা) |
|
অভ্যন্তরীণ এবং বাহ্যিক উপাদান |
অভ্যন্তরীণ বাক্সের উপাদান SUS 304# স্টেইনলেস স্টীল, বাইরের বাক্সের স্টেইনলেস স্টীল বা সিইই ঠান্ডা ঘূর্ণিত ইস্পাত যা পেইন্ট দিয়ে আবৃত। |
| আইসোলেশন উপাদান | উচ্চ তাপমাত্রা প্রতিরোধী, উচ্চ ঘনত্ব, ফর্ম্যাট ক্লোরিন, ইথাইল অ্যাসিটাম ফোম আইসোলেশন উপাদান |
| কুলিং সিস্টেম | বায়ু শীতল বা জল শীতল / একক সেগমেন্ট কম্প্রেসার ((-40oC, ডাবল সেগমেন্ট কম্প্রেসার -70oC) |
| সুরক্ষা যন্ত্রপাতি |
ফিউজ মুক্ত সুইচ, কম্প্রেসার জন্য ওভারলোড সুরক্ষা সুইচ,উচ্চ এবং নিম্ন ভোল্টেজ শীতল তরল সুরক্ষা সুইচ, অতিরিক্ত আর্দ্রতা এবং অতিরিক্ত তাপমাত্রা সুরক্ষা সুইচ, ফিউজ, ত্রুটি সতর্কতা সিস্টেম, জল সংক্ষিপ্ত সংরক্ষণ সতর্কতা সুরক্ষা |
| ঐচ্ছিক আনুষাঙ্গিক | অপারেশন গর্তের সাথে অভ্যন্তরীণ দরজা ((ঐচ্ছিক), রেকর্ডার ((ঐচ্ছিক), ওয়াটার পিউরিফায়ার, ডিহুমিডিফায়ার |
|
কম্পন পরীক্ষার সরঞ্জাম |
গ্রাহকের পরীক্ষার অবস্থা, প্রযুক্তিগত পরামিতি অনুযায়ী সঠিক কম্পন পরীক্ষা বেঞ্চ চয়ন করুন দয়া করে ইলেক্ট্রোডাইনামিক্স নিন। |
| শক্তি | AC380V 3 বাক্য 5 লাইন, 50/60HZ |
যদি আপনি MIL-STD-810H Large Displacement High Frequency Electromagnetic Vibration Testing Machine সম্পর্কে আরো বিস্তারিত জানতে চান, তাহলে দয়া করে আপনার জিজ্ঞাসা পাঠাতে মুক্ত মনে করুন।
