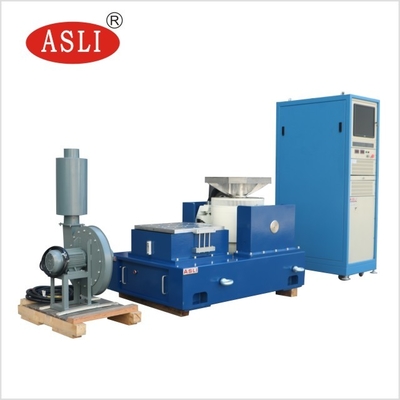

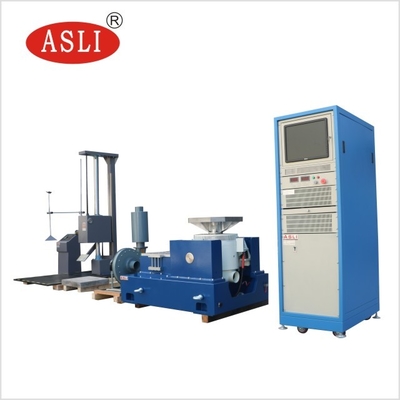

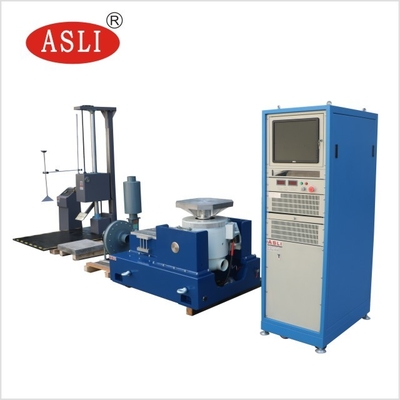

সাইন সুইপ এবং এলোমেলো পরীক্ষার জন্য 2-4000Hz ফ্রিকোয়েন্সি রেঞ্জ সহ ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার
Product Details
| কন্ট্রোল সিস্টেম: | ডিজিটাল নিয়ন্ত্রণ | কুলিং সিস্টেম: | এয়ার কুলিং |
|---|---|---|---|
| মাত্রা: | 500 মিমি x 500 মিমি x 500 মিমি | ফ্রিকোয়েন্সি রেঞ্জ: | 10 Hz - 2000 Hz |
| উপাদান: | অ্যালুমিনিয়াম খাদ | সর্বোচ্চ ত্বরণ: | 100 জি |
| সর্বাধিক স্থানচ্যুতি: | 2.5 মিমি | সর্বোচ্চ বাহিনী: | 1000 N |
| সর্বোচ্চ মুহূর্ত: | 200 Nm | সর্বোচ্চ বেগ: | 100 মিমি/সেকেন্ড |
| মডেল: | এক্সওয়াইজেড -123 | নাম: | ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার |
| শক্তি: | 3 কিলোওয়াট | ভোল্টেজ: | 220 ভি |
| ওজন: | 200 কেজি | ||
| বিশেষভাবে তুলে ধরা |
ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার 4000 Hz,সাইন সুইপের জন্য ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার,3 কিলোওয়াট ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার মেশিন |
||
Product Description
ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকারটি ২–৪০০০ হার্টজ-এর বিস্তৃত ফ্রিকোয়েন্সি রেঞ্জে সুনির্দিষ্ট সাইন সুইপ এবং র্যান্ডম ভাইব্রেশন টেস্টিংয়ের জন্য তৈরি করা হয়েছে। এটি চাহিদাযুক্ত শিল্প পরিবেশে পণ্যের যোগ্যতা এবং নির্ভরযোগ্যতা মূল্যায়নের জন্য নির্ভরযোগ্য, পুনরাবৃত্তিযোগ্য ফলাফল সরবরাহ করে।
ভাইব্রেশন টেস্টিংয়ের মধ্যে একটি উপাদান বা ডিভাইসকে উত্তেজিত বা আঘাত করা অন্তর্ভুক্ত থাকে যাতে এটি বাস্তব-বিশ্বের পরিবেশে কীভাবে প্রতিক্রিয়া জানায় তা মূল্যায়ন করা যায়। এই টেস্টিং পদ্ধতির বিস্তৃত প্রয়োগ রয়েছে, যার মধ্যে রয়েছে সার্কিট বোর্ড, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, অটোমোবাইল, গৃহস্থালী যন্ত্রপাতি এবং অন্যান্য শিল্প পণ্য।
ভ্যান কোড কোম্পানি জাতীয় এবং আন্তর্জাতিক মান যেমন জিবি, জিজেবি, ইউএল, জেআইএস, ডিআইএন, আইএসও, বিএস, এমআইএল, আইইসি এবং এএসটিএম-এর সাথে সঙ্গতি রেখে পণ্যের গুণমান যাচাই করে সম্পূর্ণ শক এবং টেস্টিং সমাধান সরবরাহ করে।
- আপনার কোম্পানি কর্তৃক প্রদত্ত পরীক্ষার শর্তাবলী
- পরীক্ষার ধরণ: সাইন সুইপ; র্যান্ডম
- ফ্রিকোয়েন্সি রেঞ্জ: ২–৪০০০ হার্টজ
- সূত্র: A (g) = (2πf)²Dcm / 980 ≒ A = 0.002DmmF² | D = A / 0.002F²
- F = M(kg) × A(g)
| প্রকল্প | কনফিগারেশন বিবরণ | পরিমাণ |
|---|---|---|
| ১. ভাইব্রেশন টেবিল বডি | ইলেক্ট্রোম্যাগনেটিক এক্সাইটেশন জেনারেটর | ১ |
| কুলিং ফ্যান (সাইলেন্সার সহ) | ১ | |
| VT0606 উল্লম্ব এক্সটেনশন প্ল্যাটফর্ম ৬০০ মিমি × ৬০০ মিমি | ১ | |
| HT0606 অনুভূমিক তেল ফিল্ম স্লাইড টেবিল ৬০০ মিমি × ৬০০ মিমি | ১ | |
| ২. ডিজিটাল সুইচ পাওয়ার অ্যামপ্লিফায়ার | পাওয়ার অ্যামপ্লিফায়ার | ১ |
| সার্ভো সুরক্ষা ব্যবস্থা | ১ | |
| ফিল্ড পাওয়ার সাপ্লাই | ১ | |
| ৩. ডিজিটাল ভাইব্রেশন কন্ট্রোলার | ডিজিটাল ভাইব্রেটর কন্ট্রোলার হোস্ট | ১ |
| সিস্টেম অ্যাক্সিলারেশন সেন্সর | ১ | |
| কন্ট্রোল কম্পিউটার | ১ | |
| কন্ট্রোল সফটওয়্যার ইনস্টলেশন ডিস্ক | ১ | |
| ৪. র্যান্ডম অ্যাটাচমেন্ট | এক্সটেন্ডেড কেবল লাইন এবং এয়ার ডাক্ট | ১ |
| অপারেশন নির্দেশাবলী, পরিদর্শন প্রতিবেদন, যোগ্যতা সার্টিফিকেট, রক্ষণাবেক্ষণ ম্যানুয়াল, ইত্যাদি। | ১ | |
| সংযুক্ত বিশেষ সরঞ্জাম | ১ | |
| ভাইব্রেটিং প্রেসার বার / প্রেসার বার ফিক্সচার | ১ | |
| অ্যাসিজমিক এয়ারব্যাগ | ৪ | |
| সর্বোচ্চ সাইন ফোর্স | ৩০০ কেজি.এফ পিক |
|---|---|
| সর্বোচ্চ র্যান্ডম ফোর্স | ৩০০ কেজি.এফ r.ms |
| সর্বোচ্চ শক ফোর্স | ৬০০ কেজি.এফ পিক |
| ফ্রিকোয়েন্সি রেঞ্জ | ১–৩৫০০ হার্টজ |
| সর্বোচ্চ ডিসপ্লেসমেন্ট | ২৪ মিমি p-p |
| সর্বোচ্চ গতি | ১.৬ মি/সে |
| সর্বাধিক ত্বরণ | ১০০ জি (৯৮০ মি/সে²) |
| সর্বোচ্চ লোড | ১০০ কেজি |
| ভাইব্রেশন আইসোলেশন ফ্রিকোয়েন্সি | ২.৫ হার্টজ |
| চলমান বৃত্তের ব্যাস | φ ১৫০ মিমি |
| ডাইনামিক সার্কেল কোয়ালিটি | ৩ কেজি |
| মেসা স্ক্রু | ১৩ × M8 |
| ম্যাগনেটিক লিকেজ | < ১০ গাউস |
| টেবিল আকার | ৭৫০ মিমি × ৫৬০ মিমি × ৬৭০ মিমি (উল্লম্ব টেবিল) |
| টেবিল ওজন | প্রায় ৫৬০ কেজি |
| আউটপুট পাওয়ার | ৪ KVA |
|---|---|
| আউটপুট ভোল্টেজ | ১১০ ভি |
| আউটপুট কারেন্ট | ৩০ এ |
| পাওয়ার সাইজ | ৭২০ মিমি × ৫৪৫ মিমি × ১২৭০ মিমি |
| ওজন | ২৩০ কেজি |
| কার্যকারিতা | তাপমাত্রা, বায়ুচাপ, অতিরিক্ত ডিসপ্লেসমেন্ট, অতিরিক্ত ভোল্টেজ, অতিরিক্ত কারেন্ট, ইনপুট আন্ডারভোল্টেজ, বাহ্যিক ত্রুটি, নিয়ন্ত্রণ পাওয়ার সাপ্লাই, লজিক ত্রুটি, ইনপুট ঘাটতি, ইত্যাদি। |
|---|
| হার্ডওয়্যার কনফিগারেশন | ২-চ্যানেল ইনপুট, ১ আউটপুট চ্যানেল; সাইন, র্যান্ডম, টিপিক্যাল ইমপ্যাক্ট, রেজোন্যান্ট ট্রেনিং এবং রেসিডেন্স (ক্রয়) |
|---|---|
| কন্ট্রোল কম্পিউটার | মূল ব্র্যান্ডের কম্পিউটার, এলসিডি ডিসপ্লে (কিবোর্ড/ফটোইলেকট্রিক মাউস সহ) |
| সফটওয়্যার | চীনা / ইংরেজি অপারেশন; টাইম ডোমেন এবং ফ্রিকোয়েন্সি ডোমেন বিশ্লেষণ, সিগন্যাল সোর্স, সাইন সুইপ বিশ্লেষণ, ইত্যাদি; ওয়ার্ড টেস্ট রিপোর্ট, সিগন্যাল এবং ডেটা ডিসপ্লে, স্টোরেজ, টেস্ট প্যারামিটার সেটিং এবং বিশ্লেষণ ফাংশন |
| অপারেটিং সিস্টেম | উইন্ডোজ |
| ফ্রিকোয়েন্সি রেঞ্জ | ১–১২,০০০ হার্টজ |
|---|---|
| সংবেদনশীলতা | ৫০ এমভি/জি |
| তাপমাত্রা পরিসীমা | −২৪ থেকে ২৫০ °C |
| উপাদানের গুণমান | অ্যালুফার |
|---|---|
| মেসা আকার | ৬০০ মিমি × ৬০০ মিমি |
| ফিক্সড হোল পজিশন | M8 স্টেইনলেস স্টিল স্ক্রু স্লিভ, দীর্ঘমেয়াদী পরিধান প্রতিরোধ |
| উপরের সীমা ব্যবহার ফ্রিকোয়েন্সি | সাইনাসয়েড ১০০০ হার্টজ; স্টোকাস্টিক ২০০০ হার্টজ |
| ওজন | ৩৫ কেজি |
| উপাদানের গুণমান | অ্যালুফার |
|---|---|
| মেসা আকার | ৬০০ মিমি × ৬০০ মিমি |
| ফিক্সড হোল পজিশন | M8 স্টেইনলেস স্টিল স্ক্রু স্লিভ, দীর্ঘমেয়াদী পরিধান প্রতিরোধ |
| উপরের সীমা ব্যবহার ফ্রিকোয়েন্সি | সাইনাসয়েড ৮০০ হার্টজ; স্টোকাস্টিক ২০০০ হার্টজ |
| ওজন | ৩৫ কেজি |
| ফ্যান পাওয়ার | ১.১ কিলোওয়াট |
|---|---|
| প্রবাহের হার | ১৪০৪ মি³/ঘন্টা |
| উৎস | ৩-ফেজ ৩৮০ ভি / ৫০ হার্টজ, ১৫ KVA |
|---|---|
| আর্থিং প্রতিরোধ | ≤ ৪ Ω |
ভাইব্রেশন টেবিলে একটি কাস্ট এবং ম্যানুয়ালি মেশিনেড মুভিং কয়েল, একটি ফটোইলেকট্রিক নিউম্যাটিক লোড সাপোর্ট সিস্টেম এবং ডুয়াল বিয়ারিং অ্যাক্সিয়াল গাইডেন্স রয়েছে। ডুয়াল বিয়ারিং গাইডেন্স একটি অনন্য বৈশিষ্ট্য যা ভাইব্রেশন টেস্টিংয়ের সময় অ্যাক্সিয়াল ডাইনামিক ক্রসিং এবং রোটেশন কমাতে সাহায্য করে, যা উন্নত স্থায়িত্ব প্রদান করে।
ডুয়াল ম্যাগনেটিক পাথ স্ট্রাকচার কম ম্যাগনেটিক লিকেজ এবং একটি ইউনিফর্ম ম্যাগনেটিক ফিল্ড সরবরাহ করে।
অ্যাডভান্সড ফসফরাইজেশন ট্রিটমেন্ট এবং অটোমোবাইল পেইন্ট প্রযুক্তি দীর্ঘমেয়াদী পরিধান এবং মরিচা প্রতিরোধ সরবরাহ করে।
প্ল্যাটফর্মের এয়ার ইনলেট স্ট্রাকচার উন্নত করার জন্য একটি লো-নয়েজ ফ্যান ব্যবহার করা হয়। এক্সাইটেশন কয়েল একটি হানিকম্ব এয়ার ডাক্ট ব্যবহার করে এবং মধ্যবর্তী ম্যাগনেটিক রিং একটি ডাবল-লেয়ার শান্ট এয়ার ডাক্ট ব্যবহার করে। এই নতুন এয়ার ডাক্ট ডিজাইন কুলিং প্রভাব বাড়ায়।
SA সিরিজের ডিজিটাল সুইচ পাওয়ার অ্যামপ্লিফায়ার নির্ভরযোগ্য MOSFET বা IGBT প্রযুক্তি ব্যবহার করে।
- উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা
- ইইউ "সিই" স্ট্যান্ডার্ডের প্রয়োজনীয়তা মেনে চলা
- উচ্চ পাওয়ার অ্যামপ্লিফায়ার সহ সাইনুসয়েডাল ফ্রিকোয়েন্সি পালস উইডথ মডুলেশন প্রযুক্তি
- উচ্চ রূপান্তর দক্ষতার জন্য সুইচিং পাওয়ার সাপ্লাই কাজের নীতি
- ইলেকট্রনিক স্বয়ংক্রিয় ফ্লো-শেয়ারিং প্রযুক্তি
- ভাল নিরাপত্তা কর্মক্ষমতা
সুরক্ষা ফাংশনগুলি ব্যাপক, যার মধ্যে রয়েছে ওভার ভোল্টেজ, আন্ডার ভোল্টেজ, ফেজ ডেফিসিয়েন্সি, লজিক ফেইলিওর, পাওয়ার মডিউল থ্রু, ওভার টেম্পারেচার, আউটপুট ওভার কারেন্ট, আউটপুট ওভার ভোল্টেজ, ড্রাইভ পাওয়ার সাপ্লাই, বডি ওভার ডিসপ্লেসমেন্ট, বডি টেম্পারেচার, এক্সটার্নাল লিঙ্কেজ এবং আরও অনেক কিছু।
এক্সটেনশন প্ল্যাটফর্মটি সাধারণত একটি বৃহত্তর ইনস্টলেশন স্পেসিমেন প্ল্যাটফর্ম হিসাবে ব্যবহৃত হয় এবং এটি বর্গাকার, গোলাকার বা ব্যবহারকারী-কাস্টমাইজড হতে পারে। এক্সটেন্ডেড প্ল্যাটফর্মগুলির ডাইনামিক বৈশিষ্ট্যগুলি কমাতে, সমস্ত এক্সটেন্ডেড প্ল্যাটফর্মগুলি মডেলিং দ্বারা বিশ্লেষণ করতে হবে।
মুভিং কয়েল পজিশন স্বয়ংক্রিয়ভাবে সামঞ্জস্য করে যাতে এটি ভারসাম্যে থাকে। স্বয়ংক্রিয় অ্যালাইনমেন্ট সিস্টেম নিশ্চিত করে যে লোডিং এবং আনলোডিংয়ের সময় মুভিং কয়েল সর্বদা কেন্দ্রে থাকে।

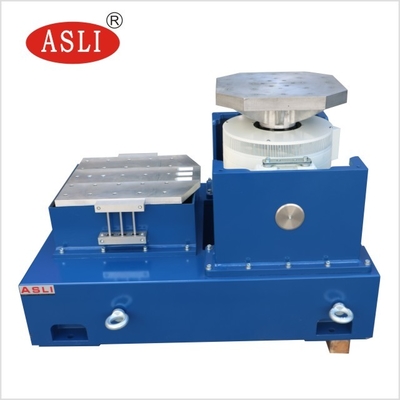

অনুভূমিক স্লাইড টেবিল ডিজাইনে উচ্চ ওভারটার্নিং মোমেন্ট এবং ল্যাটারাল সীমাবদ্ধতা রয়েছে। এই ডিজাইন ধারণা, স্ট্যান্ডার্ড অনুভূমিক স্লাইড টেবিল ডিভাইসের সাথে মিলিত হয়ে, গাইড অয়েল ফিল্ম ড্যাম্পিং বৈশিষ্ট্য বজায় রেখে একটি উচ্চ ডাইনামিক টর্ক সীমা সরবরাহ করে। অনুভূমিক প্ল্যাটফর্মটি একটি স্কেটবোর্ড, সংযোগকারী, প্রাকৃতিক গ্রানাইট প্লেট, অনুভূমিক স্লাইড বেস এবং স্বাধীন তেল উত্স নিয়ে গঠিত।
ভাইব্রেশন কন্ট্রোলার একটি উন্নত ডিস্ট্রিবিউটেড স্ট্রাকচার সিস্টেম গ্রহণ করে, যেখানে একটি ডিএসপি প্রসেসর দ্বারা ক্লোজড-লুপ কন্ট্রোল উপলব্ধি করা হয়। পিসি কন্ট্রোল রিং থেকে স্বাধীন, যা রিয়েল-টাইম এবং উচ্চ-দক্ষতা নিয়ন্ত্রণ নিশ্চিত করে। এটি টেস্ট সিস্টেমের যেকোনো পরিবর্তনের প্রতি দ্রুত সাড়া দিতে পারে, স্থিতিশীলতা এবং উচ্চ নির্ভুলতা নিশ্চিত করে। হার্ডওয়্যার একটি ৩২-বিট ফ্লোটিং পয়েন্ট ডিএসপি প্রসেসর ব্যবহার করে যার প্রধান ফ্রিকোয়েন্সি ৩০০ মেগাহার্টজ পর্যন্ত, ২৪-বিট রেজোলিউশনের ADC/DAC, উচ্চ-নির্ভুলতা ফ্লোটিং পয়েন্ট ডিজিটাল ফিল্টারিং এবং লো-নয়েজ হার্ডওয়্যার সার্কিট ডিজাইন। কন্ট্রোলারের র্যান্ডম কন্ট্রোল ডাইনামিক রেঞ্জ ৯০ ডিবি-এর বেশি এবং সিগন্যাল-টু-নয়েজ রেশিও ১০০ ডিবি-এর বেশি।
ডিএসপি প্রসেসর দ্বারা ক্লোজড-লুপ কন্ট্রোল উপলব্ধি করা হয়। পিসি কন্ট্রোল রিং থেকে স্বাধীন, যা রিয়েল-টাইম এবং উচ্চ-দক্ষতা নিয়ন্ত্রণ, টেস্ট সিস্টেমের যেকোনো পরিবর্তনের প্রতি সময়োপযোগী এবং দ্রুত প্রতিক্রিয়া এবং নির্ভরযোগ্য, উচ্চ-নির্ভুলতা নিয়ন্ত্রণ নিশ্চিত করে। সমস্ত ইনপুট চ্যানেলে একটি ২৪-বিট রেজোলিউশন ADC, লো-নয়েজ হার্ডওয়্যার ডিজাইন এবং বিল্ট-ইন অ্যানালগ এবং ডিজিটাল অ্যান্টি-এলিয়াসিং ফিল্টার রয়েছে, যা উচ্চ বিশ্লেষণ নির্ভুলতা নিশ্চিত করে।
উইন্ডোজ-ভিত্তিক অ্যাপ্লিকেশন সফটওয়্যার পরিচালনা করা সহজ এবং সমৃদ্ধ সহায়ক ফাংশন সরবরাহ করে। সিস্টেমের শক্তিশালী স্বয়ংক্রিয় উইজার্ড এবং টেস্ট রিপোর্ট স্বয়ংক্রিয়-জেনারেশন ফাংশন পুনরাবৃত্তিমূলক এবং ক্লান্তিকর টেস্ট কাজগুলিকে সহজ করে তোলে। টেস্ট প্যারামিটারগুলি সমৃদ্ধ এবং কঠোর, এবং ইউএসবি ২.০ ইন্টারফেস কম্পিউটারের সাথে ঘনিষ্ঠ, সুরেলা সংযোগ নিশ্চিত করে।
ভাইব্রেশন কন্ট্রোলার একটি শক্তিশালী ভাইব্রেশন কন্ট্রোল প্ল্যাটফর্ম যা একাধিক জটিল কাজ সম্পন্ন করতে সক্ষম। একই হার্ডওয়্যার প্ল্যাটফর্মে, বিভিন্ন অ্যাপ্লিকেশন সফটওয়্যার কনফিগারেশন বিভিন্ন টেস্ট বিশ্লেষণ চাহিদা মেটাতে বিভিন্ন বিশ্লেষণ কাজ সম্পন্ন করতে পারে। কন্ট্রোলার একটি মডুলার ডিজাইন গ্রহণ করে, যা বিভিন্ন ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে সংশ্লিষ্ট হার্ডওয়্যার এবং সফটওয়্যার কনফিগার করার অনুমতি দেয়।
Product Highlights
সাইন সুইপ এবং এলোমেলো পরীক্ষার জন্য 2-4000Hz পরিসীমা সহ ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার। বৈশিষ্ট্য 1000N বল, 100g ত্বরণ, এয়ার কুলিং, এবং ডিজিটাল নিয়ন্ত্রণ। GB, GJB, UL, ISO, MIL, IEC, ASTM মান মেনে চলে। কাস্টম বিকল্প উপলব্ধ.
