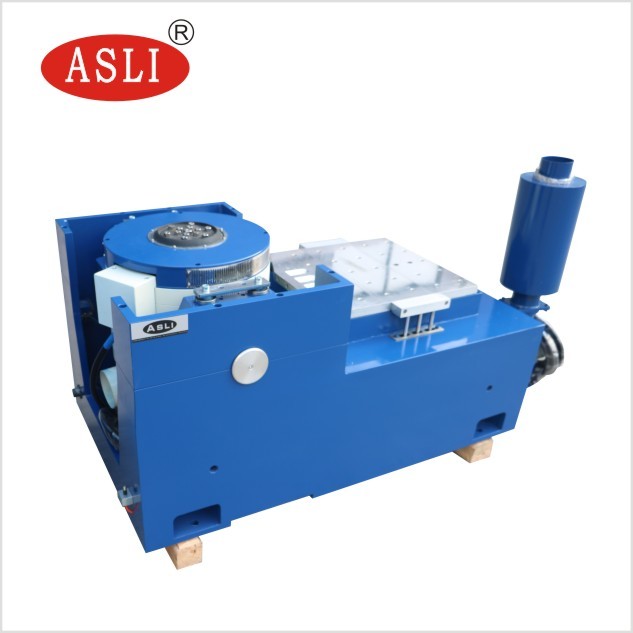

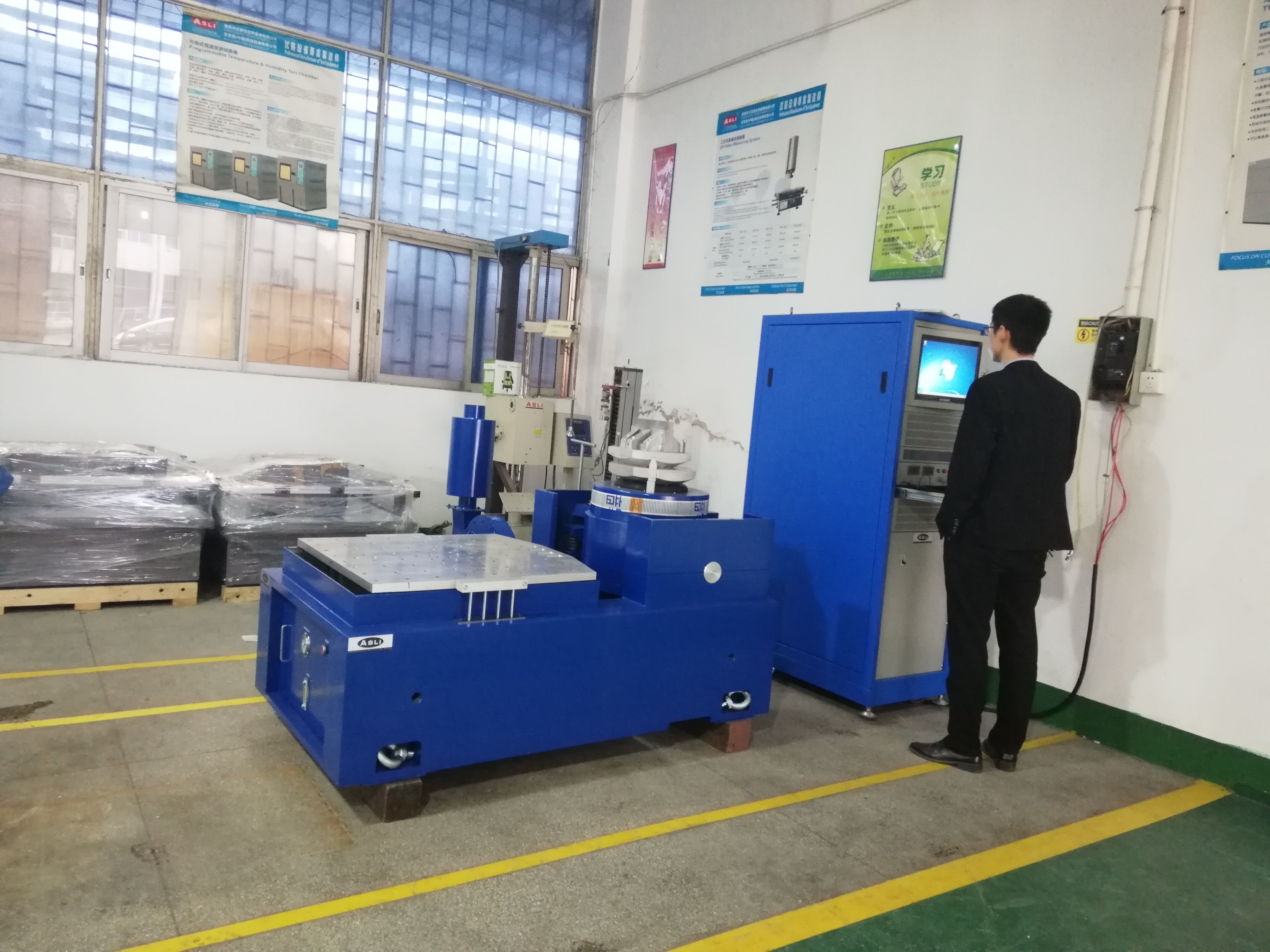

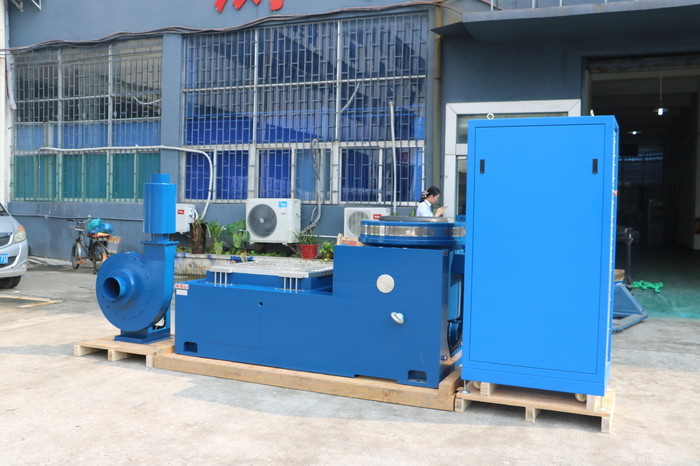

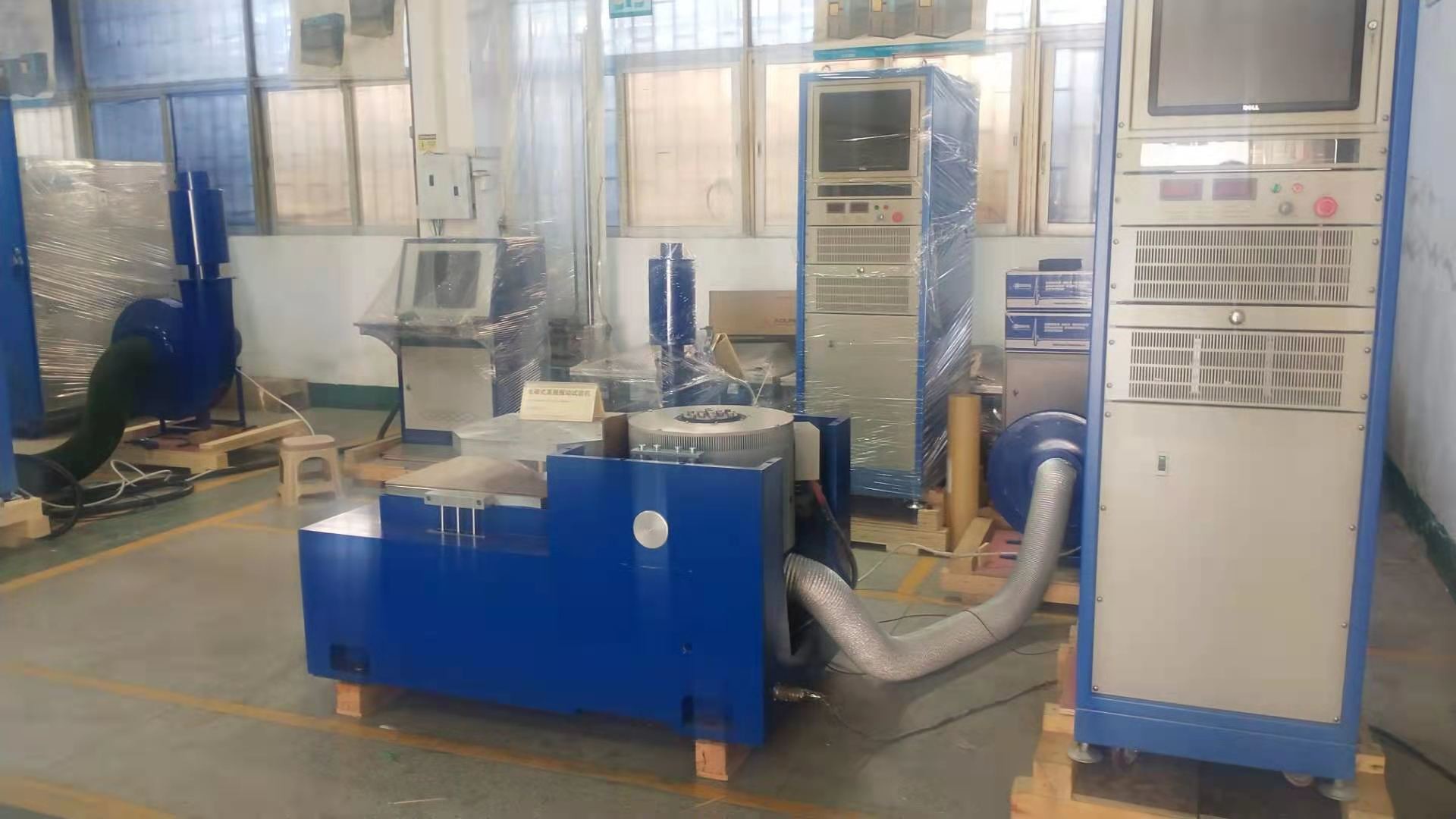

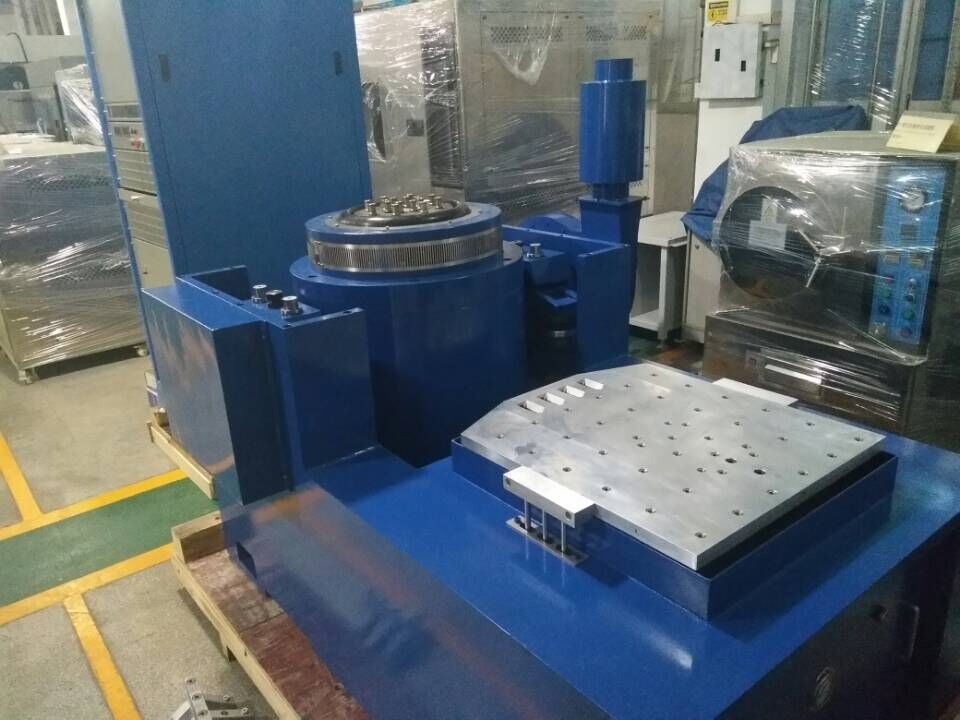

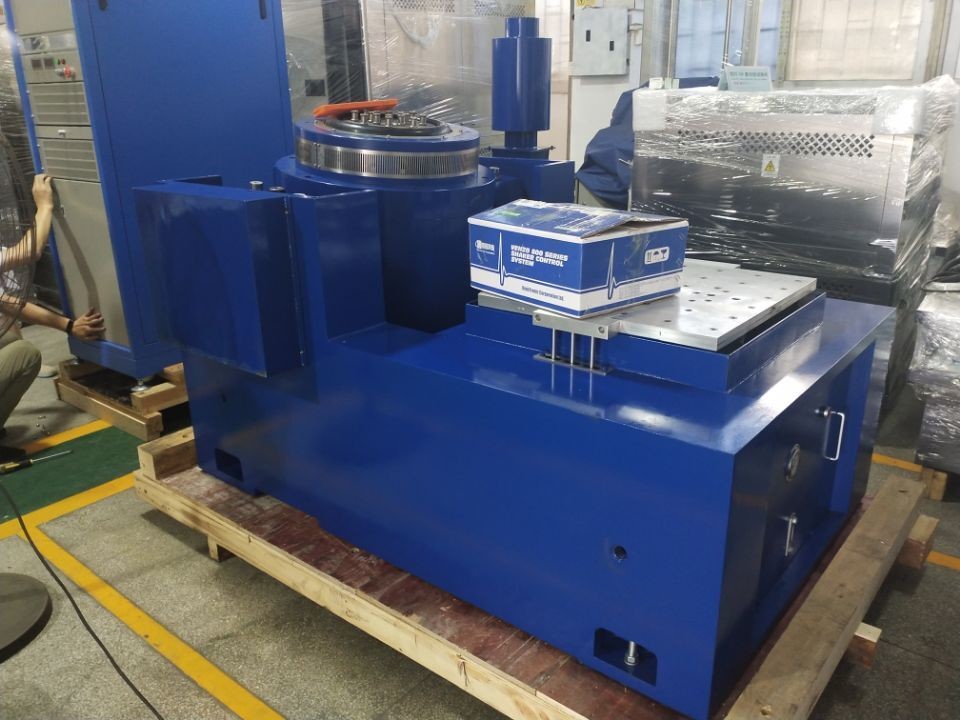

আইইসি 60335-2-24 উচ্চ ফ্রিকোয়েন্সি উল্লম্ব এবং অনুভূমিক ইলেক্ট্রোডাইনামিক্স কম্পন শেকার
একটি উচ্চ ফ্রিকোয়েন্সি কম্পন শেকার একটি ধরণের যান্ত্রিক ডিভাইস যা বিভিন্ন উপকরণ এবং উপাদানগুলিতে যান্ত্রিক পরীক্ষা এবং বিশ্লেষণ সম্পাদন করতে ব্যবহৃত হয়।এটি উচ্চ ফ্রিকোয়েন্সি কম্পন তৈরি করে কাজ করে যা বাস্তব বিশ্বের পরিবেশগত অবস্থার অনুকরণ করতে পারে অথবা পণ্য ক্লান্তি পরীক্ষা ত্বরান্বিত করতে পারে.
একটি উচ্চ ফ্রিকোয়েন্সি কম্পন শেকারের প্রাথমিক ফাংশন হ'ল যান্ত্রিক চাপ এবং স্ট্রেসের পুনরাবৃত্তি করা যা একটি উপাদান বা উপাদানটি এর উদ্দেশ্যে প্রয়োগে অনুভব করতে পারে।এটি মোডাল বিশ্লেষণ এবং অনুরণন পরিমাপ পরিচালনা করতে ব্যবহার করা যেতে পারে, যা পণ্যের পারফরম্যান্স অপ্টিমাইজ করার জন্য এবং গোলমাল এবং কম্পনের সমস্যাগুলিকে হ্রাস করার জন্য অপরিহার্য।
শ্যাকার সাধারণত একটি বৈদ্যুতিন বা জলবাহী actuator যা উচ্চ ফ্রিকোয়েন্সি কম্পন উত্পাদন করে গঠিত। নমুনা একটি ফিক্সচার উপর মাউন্ট করা হয়, যা শ্যাকার armature সংযুক্ত করা হয়।শেকার একটি নিয়ন্ত্রিত পদ্ধতিতে দ্রুত ত্বরান্বিত এবং দেরী দ্বারা প্রয়োজনীয় কম্পন উৎপন্ন.
এই কম্পনগুলি ফ্রিকোয়েন্সি, ব্যাপ্তি এবং সময়কালের দিক থেকে কাস্টমাইজ করা যেতে পারে যাতে তাপমাত্রা এবং আর্দ্রতার মতো বিভিন্ন পরিবেশগত অবস্থার অনুকরণ করা যায়।এটি বিভিন্ন উপাদান এবং উপকরণ পরীক্ষা করতে সক্ষম করে এবং ইঞ্জিনিয়ারদের সম্ভাব্য নকশা ত্রুটি এবং দুর্বলতা সনাক্ত করতে সহায়তা করে.
সামগ্রিকভাবে, the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
কম্পন পরীক্ষার মেশিনের প্রযুক্তিগত পরামিতিঃ
| মডেল |
নামমাত্র সাইন শক্তি(এন) |
র্যান্ডম রেট শক্তি(এন) |
ঘনত্ব পরিসীমা (হার্টজ) |
নামমাত্র ত্বরণ (m/s)২) | নামমাত্র গতি ((m/s) |
রেটযুক্ত disস্থানান্তর (পি-পি) মিমি |
সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল ((কেজি) |
মাত্রা মুভিং কয়েল ((মিমি) |
| ES-1 | 1000 | 1000 | ৩-৩৫০০ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ৩-৩৫০০ | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ৩-৩৫০০ | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩-৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ৩-২২০০ | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | ৩-২১০০ | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | ৩-২০০০ | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | ৩-১৭০০ | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
হরিজোন্টালের প্রযুক্তিগত পরামিতিএক্সপ্যান্ডার:
উল্লম্বের প্রযুক্তিগত পরামিতিএক্সপ্যান্ডার:
আইইসি 60335-2-24 উচ্চ ফ্রিকোয়েন্সি উল্লম্ব এবং অনুভূমিক ইলেক্ট্রোডাইনামিক্স কম্পন শেকার পরীক্ষার বৈশিষ্ট্যঃ
1. ভাল ডিজাইন ডায়নামিক বৃত্তাকার কঙ্কাল, একটি উচ্চ পর্যায় অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সঙ্গে.
2. দুই-চৌম্বকীয় সার্কিট, চৌম্বকীয় ফ্লাক্স ফুটো কম, কম্প্যাক্ট কাঠামো এবং যুক্তিসঙ্গত.
3. রকার রড রোলার বিয়ারিংস সোজা এবং আমদানি-ভিত্তিক কম্পোজিট বডি শক্ততা দৃষ্টিভঙ্গি, অদ্ভুত লোড ক্ষমতা।
4হরমোন ব্যবহারের জন্য ট্রিনিয়ন আইসোলেশন ফাউন্ডেশন, মোবাইল সুবিধা ইনস্টলেশন।
5. উন্নত প্রযুক্তি সিস্টেমের চারপাশে সরাতে যাতে উচ্চ নির্ভরযোগ্যতার গতিশীল বৃত্ত নিশ্চিত করতে.
6. নতুন নল নকশা এবং শীতল প্রভাব উন্নত.
7. স্ট্যাটিক শক্ততা, বহনকারী ছোট বেলুনের গতিশীল শক্ততা, কম্পন টেবিলের ক্ষমতা বৃদ্ধি, নিম্ন-ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত।
আপনার যদি আইইসি 60335-2-24 উচ্চ ফ্রিকোয়েন্সি উল্লম্ব এবং অনুভূমিক ইলেক্ট্রোডাইনামিক্স কম্পন শেকার সম্পর্কে কোনও সন্দেহ বা প্রয়োজন থাকে তবে দয়া করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।
