Jis D1601 স্ট্যান্ডার্ড সহ উল্লম্ব এবং অনুভূমিক উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক শেকার
Product Details
| মান পূরণ: | Jis D1601 | উৎপত্তি স্থল: | গুয়াংডং, চীন |
|---|---|---|---|
| শক্তি: | ইলেকট্রনিক | আবেদন: | অটোমোবাইল যন্ত্রাংশ |
| কম্পন: | উল্লম্ব এবং অনুভূমিক | কম্পন শক্তি: | কাস্টমাইজড |
| টেবিলের আকার: | কাস্টমাইজড | সর্বোচ্চ লোড: | 750 কেজি |
| বিশেষভাবে তুলে ধরা |
ইলেক্ট্রোডাইনামিক শেকার 4000Hz,750kg ইলেক্ট্রোডাইনামিক শেকার,Jis D1601 ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার |
||
Product Description
হাই ফ্রিকোয়েন্সি কম্পন টেস্ট স্ট্যান্ড ES-30 ডাউনলোড করুন (পিডিএফ)

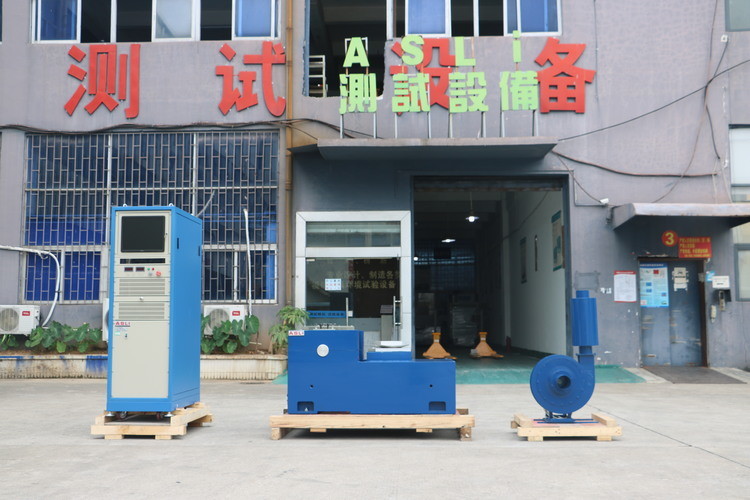

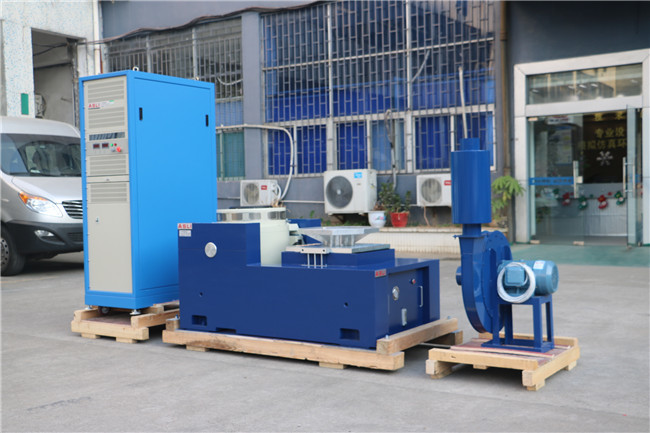

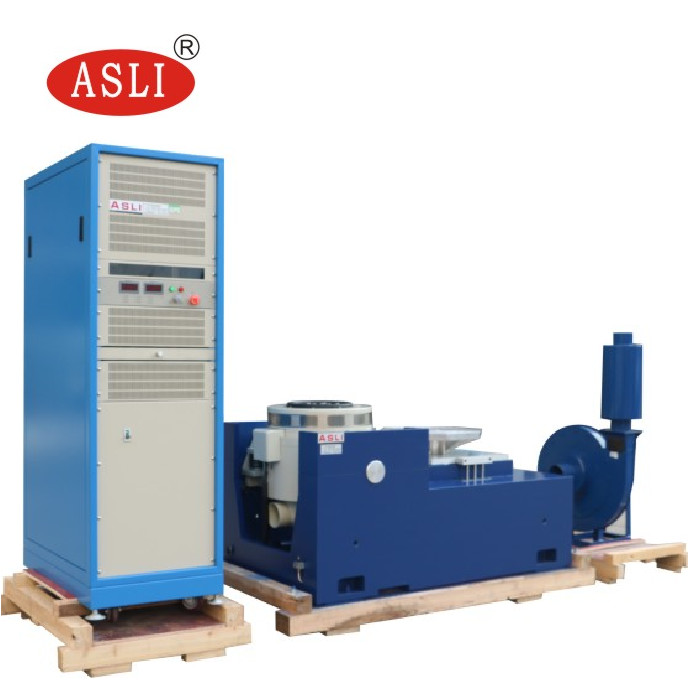

- বায়ু-শীতল ইলেক্ট্রো-ডাইনামিক শেকারের নকশা
- কম্পন নিয়ন্ত্রক এবং পাওয়ার এম্প্লিফায়ার একক ক্যাবিনেটে সংহত
- 2400 নিউটন পিক সাইন থ্রাস্ট অর্জন করে
- এক্স, ওয়াই, জেড 3-অক্ষ পরীক্ষার ক্ষমতা
| সর্বাধিক সাইনস উত্তেজনার শক্তি | ৫০০০ কেজি.ফ পিক |
| সর্বাধিক এলোমেলো কম্পন শক্তি | ৫০০০ কেজি.এফ.আর.এম.এস. |
| সর্বাধিক শক কম্পন শক্তি | ১০০০ কেজি.এফ পিক |
| ফ্রিকোয়েন্সি রেঞ্জ | ডিসি ~ ৪০০০ হার্জ |
| সর্বাধিক স্থানচ্যুতি | 75 মিমি পি-পি (পিক টু পিক) |
| সর্বাধিক গতি | 1.8 মি/সেকেন্ড |
| সর্বাধিক ত্বরণ | 100 জি (980 মি/সেকেন্ড) |
| প্রথম রেজোনান্ট ফ্রিকোয়েন্সি | ৩৫০০ হার্জ |
| সর্বাধিক লোড | ৭৫০ কেজি |
| সঞ্চালিত কয়েল ব্যাসার্ধ (কাজের মেসা ব্যাসার্ধ) | ৪৫০ মিমি |
| চলমান কয়েল এর গুণমান | ৫০ কেজি |
| মেসা স্ক্রু | ১৩ x এম৮ |
| চৌম্বকীয় প্রবাহের ফুটো | < ১০ গাউস |
| মাত্রা | ৮০০ মিমি এক্স ৮০০ মিমি এক্স ৮০০ মিমি (উল্লম্ব মেশিন) |
| ওজন | প্রায় ১৫০০ কেজি |
| ফাংশন | তাপমাত্রা, বায়ু চাপ, স্থানচ্যুতি, অতিরিক্ত ভোল্টেজ, অতিরিক্ত বর্তমান, ইনপুট-নিম্ন ভোল্টেজ, বাহ্যিক ত্রুটি, নিয়ন্ত্রণ পাওয়ার সাপ্লাই, যৌক্তিকতা এবং অভাব-এর অভাব-এর সুরক্ষা |
| হার্ডওয়্যার কনফিগারেশন | ২ চ্যানেল ইনপুট, ১ চ্যানেল ইনপুট |
| নিয়ন্ত্রণ কম্পিউটার | এলসিডি ডিসপ্লে সহ শিল্প কম্পিউটার (কিবোর্ড এবং অপটিক্যাল মাউস সহ) |
| সফটওয়্যার | চাইনিজ/ইংরেজি অপারেশন ইন্টারফেস; সময়-ডোমেইন এবং ফ্রিকোয়েন্সি-ডোমেইন বিশ্লেষণ; সংকেত উৎস; সাইনস সুইপ ফ্রিকোয়েন্সি বিশ্লেষণ; স্বয়ংক্রিয় WORD পরীক্ষার রিপোর্ট উত্পাদন; সংকেত এবং ডেটা প্রদর্শন, সঞ্চয়,পরীক্ষার পরামিতি সেটআপ, এবং বিশ্লেষণ ফাংশন |
| অপারেটিং সিস্টেম | উইন্ডোজ 2000 / এক্সপি |
| ত্বরণ সেন্সর B&W | ফ্রিকোয়েন্সি ডোমেইনঃ 1 ¢ 2000 Hz; সংবেদনশীলতাঃ 50 mV/g; তাপমাত্রা পরিসীমাঃ -24 থেকে 250 °C |
| বৈদ্যুতিক উৎস | ৩ ফেজ, ৩৮০ ভি / ৫০ হার্জ |
| মডেল | নামমাত্র সাইনস ফোর্স (এন) | নামমাত্র র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | নামমাত্র ত্বরণ (m/s2) | নামমাত্র গতি (m/s) | নামমাত্র স্থানচ্যুতি p-p (মিমি) | সর্বাধিক লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েল এর মাত্রা (মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | ৩৩৫০০ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ৩৩৫০০ | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ৩৩৫০০ | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ৩৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩২৮০০ | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩ ¢ ২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩ ¢ ২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ৩২০০ | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | ৩ ¢ ২০০০ | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | ৩ ¢ ১৭০০ | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- স্থির-ফ্রিকোয়েন্সির সিনোসাইডাল কম্পন
- স্কেপড কম্পন
- এলোমেলো কম্পন
- ক্লাসিকাল শক
- পরিবেশগত পরীক্ষা
- স্ট্রেস স্ক্রিনিং পরীক্ষা
- কম্পন পরীক্ষা
- সহজ ইনস্টলেশন ব্যবহারকারী দ্বারা সঞ্চালিত হতে পারে
- ইউজার ইন্টারফেসঃ স্থানীয় মোডের জন্য এলসিডি টাচ স্ক্রিন এবং রিমোট মোডের জন্য পিসি-উইন্ডোজ (ইথারনেট এর মাধ্যমে)
- স্থানীয় মোডঃ একটি পূর্বনির্ধারিত পরীক্ষার দ্রুত শুরু; কয়েক ডজন পরীক্ষার স্পেসিফিকেশন সংরক্ষণ করা যেতে পারে
- রিমোট মোডঃ পরীক্ষার সংজ্ঞা, পরীক্ষার স্পেসিফিকেশন সংরক্ষণ, পরীক্ষার নিয়ন্ত্রণ, পরীক্ষার ডেটা পর্যালোচনা এবং ডকুমেন্টেশন সহ সম্পূর্ণ সিস্টেম অপারেশন
হাই ফ্রিকোয়েন্সি ইলেক্ট্রো-ডাইনামিক শ্যাকার সিস্টেম প্রধানত পণ্য কম্পন এবং শক পরিবেশ পরীক্ষা, পরিবেশগত চাপ স্ক্রিনিং পরীক্ষা, এবং নির্ভরযোগ্যতা পরীক্ষা জন্য ব্যবহৃত হয়।ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষক ব্যাটারি সম্পর্কিত পরীক্ষার মান সম্পূর্ণরূপে মেনে ডিজাইন করা হয়েছে, নির্দিষ্ট পরামিতির অধীনে কম্পন অবস্থার অনুকরণ।ব্যাটারি বা ব্যাটারি প্যাকটি কম্পন টেবিলে সংযুক্ত করা হয় এবং নির্ধারিত ফ্রিকোয়েন্সিতে তিনটি পারস্পরিক উল্লম্ব দিক ধরে কম্পনের শিকার হয়পরীক্ষার সময় ব্যাটারিটি ফুটো হতে, ক্ষমতা হারাতে, ভেঙে, আগুন ধরতে বা বিস্ফোরিত হতে পারে না।
কম্পন পরীক্ষার প্রয়োগের পরিধি অত্যন্ত বিস্তৃত, সার্কিট বোর্ড, ব্যাটারি, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, গাড়ি, গৃহস্থালী যন্ত্রপাতি এবং অন্যান্য শিল্প পণ্যগুলিকে কভার করে।
যদি আপনি JIS D1601 স্ট্যান্ডার্ড সঙ্গে উল্লম্ব এবং অনুভূমিক উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক Shaker সম্পর্কে আরো তথ্য প্রয়োজন, আমাদের সাথে যোগাযোগ করতে বিনা দ্বিধায় দয়া করে।
Product Highlights
এয়ার-কুলড ইলেক্ট্রোডাইনামিক শেকার মিটিং JIS D1601, উল্লম্ব/অনুভূমিক 3-অক্ষ পরীক্ষা, 2400N পিক সাইন থ্রাস্ট, 750kg সর্বোচ্চ লোড, এবং DC~4000Hz ফ্রিকোয়েন্সি সহ। কাস্টমাইজযোগ্য বল এবং টেবিল আকার. অটো যন্ত্রাংশ, ব্যাটারি এবং ইলেকট্রনিক্স কম্পন পরীক্ষার জন্য আদর্শ।
