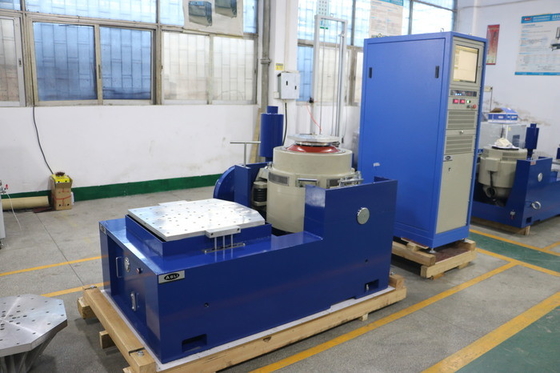

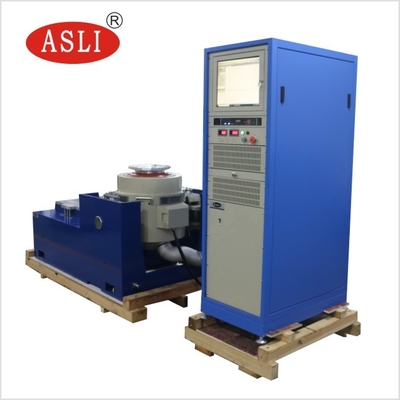

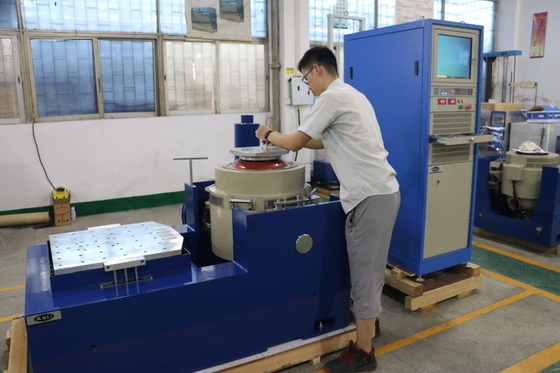

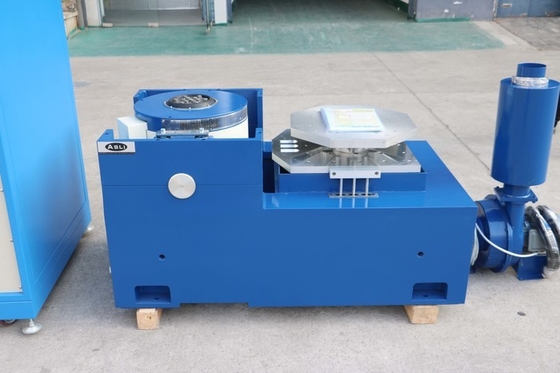

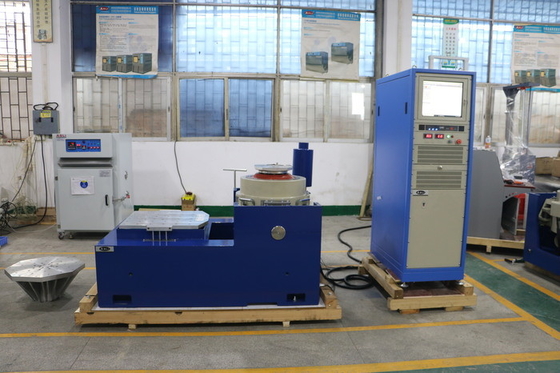

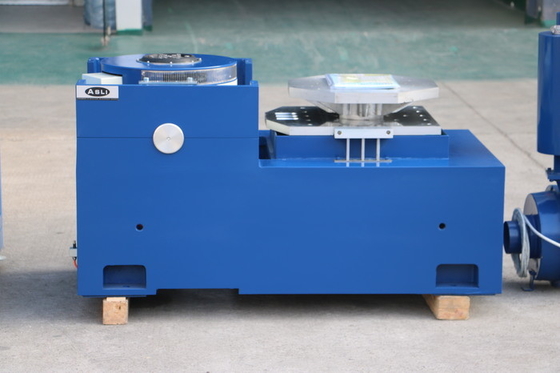

উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোডায়নামিক্স টাইপ উচ্চ ফ্রিকোয়েন্সি শেকার টেস্টিং সিস্টেম
Product Details
| কম্পন বল: | 6000N | কম্পনের দিক: | 3 অক্ষ |
|---|---|---|---|
| চলন্ত কয়েল ওজন: | 6.5 কেজি | স্থানচ্যুতি: | 25 মিমি |
| সর্বোচ্চ ত্বরণ: | 100G | আবেদন: | ছোট উপাদান |
| টাইপ: | ইলেক্ট্রোডাইনামিকস টাইপ | ফ্রিকোয়েন্সি রেঞ্জ: | 5~2000Hz |
| বিশেষভাবে তুলে ধরা |
SGS ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার সিস্টেম,6000N ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার সিস্টেম,ভাইব্রেশন শেকার সিস্টেম 5hz |
||
Product Description
উচ্চ-ফ্রিকোয়েন্সি, উচ্চ-পারফরম্যান্স হাইড্রোলিক ভাইব্রেশন টেস্ট সিস্টেমগুলি উল্লম্ব, অনুভূমিক, মাল্টি-অ্যাক্সিস, রোটারি এবং অ্যাকোস্টিক টেস্টিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। প্রিসিশন-ইঞ্জিনিয়ার্ড স্লিপ টেবিল, অ্যাকচুয়েটর, হেড এক্সপান্ডার, হাইড্রোলিক পাওয়ার সাপ্লাই, বিয়ারিং, কাপলিং এবং টরসনাল ভাইব্রেশন টেবিলগুলি চাহিদাযুক্ত টেস্ট প্রোফাইল জুড়ে নির্ভরযোগ্য, পুনরাবৃত্তিযোগ্য ফলাফল সরবরাহ করে।
এই সিস্টেমগুলি তৃতীয় পক্ষের পরিদর্শন এবং ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং প্রয়োজনীয়তার জন্যও উপলব্ধ।
স্টোরেজের জন্য ডকুমেন্ট ডাউনলোড করুন — ES-10 মেকানিক্যাল ভাইব্রেশন টেস্ট সিস্টেম।পিডিএফ
| মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড অ্যাক্সিলারেশন (m/s²) | রেটেড স্পিড (m/s) | রেটেড ডিসপ্লেসমেন্ট (p-p) মিমি | সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েলের মাত্রা (মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
- শক্তিশালী সাসপেনশন সিস্টেম এবং লিনিয়ার মোশন গাইড শক্তিশালী বহন ক্ষমতা, চমৎকার গাইড ফাংশন এবং উচ্চ স্থিতিশীলতা সরবরাহ করে।
- উচ্চ স্ট্যাটিক স্টিফনেস এবং কম ডায়নামিক স্টিফনেস সহ লোড সেন্টার এয়ারব্যাগ শক্তিশালী বহন ক্ষমতা এবং অ্যামপ্লিটিউড ভ্যারিয়েশনে নিখুঁত পারফরম্যান্স সরবরাহ করে।
- উচ্চ-দক্ষতা ক্লাস ডি পাওয়ার সুইচিং 3-সিগমা পিক কারেন্ট সহ কম পাওয়ার খরচ এবং ন্যূনতম হারমোনিক ডিস্টরশন নিশ্চিত করে।
- উচ্চ নিরাপত্তা নির্ভরযোগ্যতার জন্য দ্রুত স্ব-ডায়াগনস্টিকস সহ সেফটি ইন্টারলক।
- ভাইব্রেশন প্ল্যাটফর্মের জন্য এয়ারব্যাগ শক আইসোলেশন ডিভাইস একটি অতিরিক্ত ফাউন্ডেশনের প্রয়োজনীয়তা দূর করে, কম্পন তরঙ্গের নিখুঁত পুনরুৎপাদন এবং কম্পন ট্রান্সমিটেন্স হ্রাস নিশ্চিত করে।
- অনুভূমিক এবং উল্লম্ব সম্প্রসারণ প্ল্যাটফর্মগুলি বিভিন্ন অ্যাপ্লিকেশনের জন্য উপলব্ধ।
- সরল কন্ট্রোলার অপারেশন।
| মডেল | বেঞ্চের আকার (মিমি) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | চলমান যন্ত্রাংশের ওজন (কেজি) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন এক্সাইটারের কার্যপ্রণালী একটি লাউডস্পিকারের অনুরূপ, যেখানে একটি বৈদ্যুতিক পরিবাহী একটি চৌম্বক ক্ষেত্রে ইলেক্ট্রোম্যাগনেটিক বলের ক্রিয়ার দ্বারা চালিত হয়। চলমান অংশকে ত্বরান্বিত করার জন্য বলটি ড্রাইভিং কারেন্ট এবং ম্যাগনেটিক ফ্লাক্সের মধ্যে ভারসাম্যের মাধ্যমে উৎপন্ন হয়। অতএব, ড্রাইভিং কারেন্ট নিয়ন্ত্রণ করে, একজন কম্পন জেনারেটর নিয়ন্ত্রণ করতে পারে।
ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন এক্সাইটারের সর্বোচ্চ ত্বরণ স্তর সর্বোচ্চ কারেন্ট এবং লোডিং দ্বারা নির্ধারিত হয়। কম ফ্রিকোয়েন্সিতে, চলমান অংশের ডিসপ্লেসমেন্ট সীমাবদ্ধ থাকে যাতে ত্বরণ উচ্চ স্তরে পৌঁছাতে না পারে। মুভিং এলিমেন্টের রেজোন্যান্স ফ্রিকোয়েন্সি ফ্রিকোয়েন্সি রেঞ্জের উপরের সীমার চেয়ে বেশি সেট করা হয়।
ভাইব্রেশন জেনারেটরের পারফরম্যান্স একটি চার্টের মাধ্যমে প্রতিফলিত হতে পারে যা বিভিন্ন ফ্রিকোয়েন্সিতে সর্বোচ্চ ত্বরণ প্রদর্শন করে। একটি লগ-লগ প্লট ব্যবহার করে, ডিসপ্লেসমেন্টের সীমাবদ্ধতা 6 dB/অক্টেভ ঢাল সহ একটি সরল রেখা দ্বারা প্রকাশ করা যেতে পারে।
যদি আপনার হাই ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক্স টাইপ হাই ফ্রিকোয়েন্সি শেকার টেস্টিং সিস্টেম সম্পর্কে আরও তথ্যের প্রয়োজন হয়, অনুগ্রহ করে আপনার অনুসন্ধান পাঠাতে দ্বিধা করবেন না।
