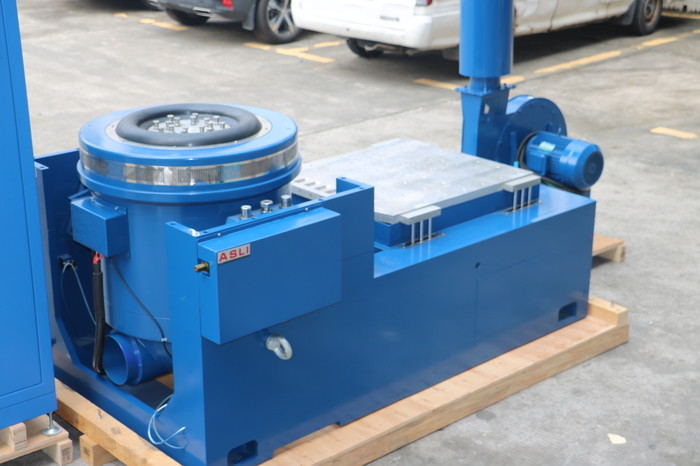

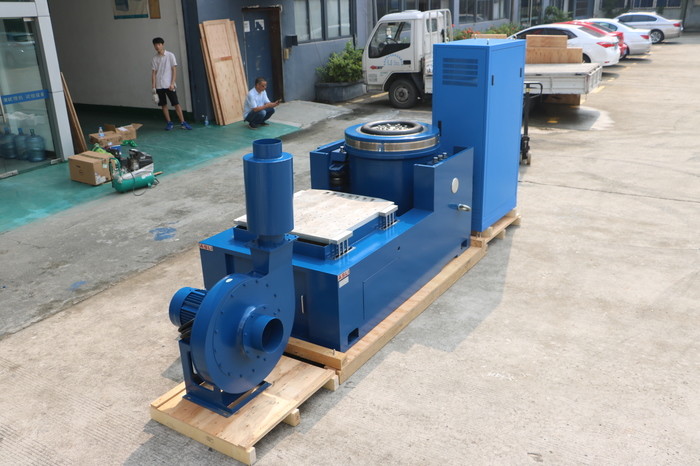

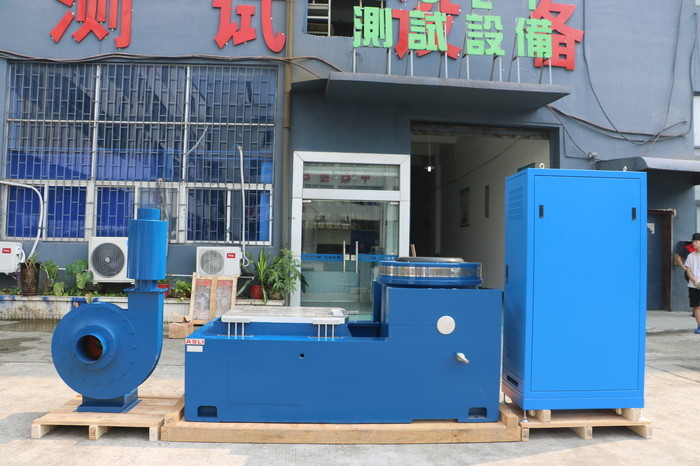

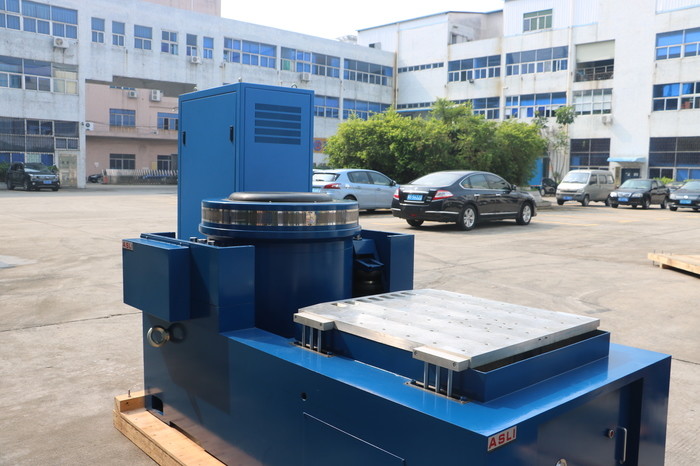

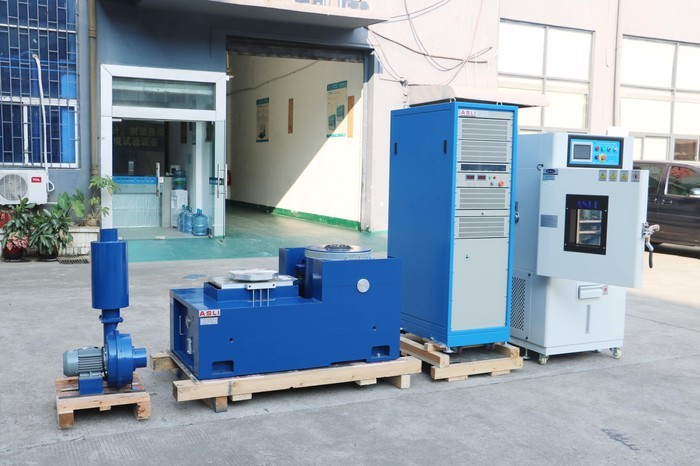

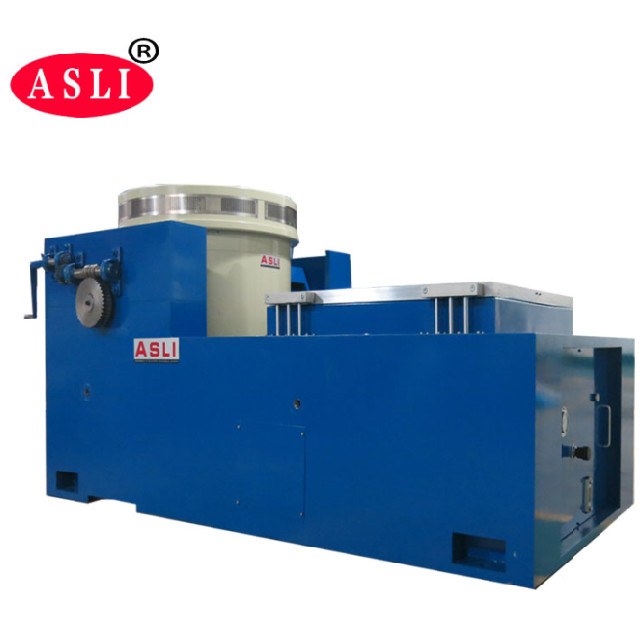

শক রেসপন্স স্পেকট্রাম সহ উল্লম্ব এবং অনুভূমিক ইলেক্ট্রোডাইনামিক ভাইব্রেশন টেস্টিং সিস্টেম
Product Details
| কম্পন পদ্ধতি: | সাইন এবং এলোমেলো কম্পন | কম্পনের দিক: | উল্লম্ব এবং অনুভূমিক |
|---|---|---|---|
| ফ্রিকোয়েন্সি: | 3~3000hz | স্থানচ্যুতি: | 51 মিমি |
| আবেদন: | ব্যাটারি | স্ট্যান্ডার্ড: | আন৩৮.৩ |
| ফাংশন: | শক রেসপন্স স্পেকট্রাম | কম্পন বল: | 20KN |
| বিশেষভাবে তুলে ধরা |
ইলেক্ট্রোডাইনামিক ভাইব্রেশন টেস্টিং সিস্টেম,উল্লম্ব অনুভূমিক কম্পন ঝাঁকানি,শক প্রতিক্রিয়া বর্ণালী কম্পন ব্যবস্থা |
||
Product Description
শক রেসপন্স স্পেকট্রাম সহ উল্লম্ব এবং অনুভূমিক ইলেক্ট্রোডাইনামিক ভাইব্রেশন টেস্টিং সিস্টেমগুলি তিন-অক্ষের সাইনুসয়েডাল এবং ব্রডব্যান্ড র্যান্ডম ভাইব্রেশন টেস্টিং, সেইসাথে ক্লাসিক্যাল পালস টেস্টিং (হাফ-সাইন, ট্র্যাপিজয়েডাল, সওটুথ ওয়েভ) এবং শক রেসপন্স স্পেকট্রাম বিশ্লেষণ সরবরাহ করে। এই সিস্টেমগুলি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম এবং গৃহস্থালী সরঞ্জাম শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
ডাউনলোড: ভাইব্রেশন টেস্ট ইকুইপমেন্ট ES-20 (PDF)- GB/T 31486-2015 — বৈদ্যুতিক গাড়ির ট্র্যাকশন ব্যাটারির জন্য বৈদ্যুতিক কর্মক্ষমতা প্রয়োজনীয়তা এবং পরীক্ষার পদ্ধতি
- UL 1642:2012 — লিথিয়াম ব্যাটারির জন্য স্ট্যান্ডার্ড
- UL 2054:2012 — গৃহস্থালী এবং বাণিজ্যিক ব্যাটারি
- UN38.3 (2012) — পার্ট 3: বিপজ্জনক পণ্য পরিবহনের প্রস্তাব — পরীক্ষা এবং স্ট্যান্ডার্ড ম্যানুয়াল
- IEC 62133-2:2017 — পোর্টেবল অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য পোর্টেবল সিল করা সেকেন্ডারি সেল এবং সেগুলি থেকে তৈরি ব্যাটারির জন্য সুরক্ষা প্রয়োজনীয়তা — পার্ট 2: লিথিয়াম সিস্টেম
| মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড অ্যাক্সিলারেশন (m/s²) | রেটেড স্পিড (m/s) | রেটেড ডিসপ্লেসমেন্ট (p-p) mm | সর্বোচ্চ লোডিং (Kg) | মুভিং কয়েল (Kg) | মুভিং কয়েলের মাত্রা (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
- উচ্চতর পর্যায় অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সহ সু-নকশা করা ডাইনামিক সার্কেল কঙ্কাল।
- কম চৌম্বকীয় ফ্লাক্স লিকেজ সহ দ্বি-চৌম্বকীয় সার্কিট ডিজাইন, কম্প্যাক্ট এবং যুক্তিসঙ্গত কাঠামো।
- রকার রড রোলার বিয়ারিংগুলি সোজা, আমদানি-ভিত্তিক কম্পোজিট বডি স্টিকনেস ওরিয়েন্টেশন এবং শক্তিশালী এক্সেন্ট্রিক লোড ক্ষমতা সহ।
- কম্পন বিচ্ছিন্নকরণের জন্য ডেডিকেটেড ট্রানিয়ন আইসোলেশন ফাউন্ডেশন, সুবিধাজনক মোবাইল ইনস্টলেশন সরবরাহ করে।
- মুভিং সিস্টেমে উন্নত প্রযুক্তি ডাইনামিক সার্কেলের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
- নতুন ডাক্ট ডিজাইন শীতল প্রভাব উন্নত করে।
ভিটি উল্লম্ব এক্সটেন্ডেড-বেঞ্চ এবং নির্দিষ্ট ক্ল্যাম্পগুলি নির্ভুলভাবে গণনা করা হয় এবং গ্রাহকদের একটি নিখুঁত কাঠামো, উচ্চ-মানের উপকরণ এবং উন্নত কারুকার্যের মাধ্যমে সেরা পারফরম্যান্স অর্জন নিশ্চিত করার জন্য যত্ন সহকারে ডিজাইন করা হয়।
| মডেল | ওজন (কেজি) | সর্বোচ্চ ফ্রিকোয়েন্সি (Hz) | বেঞ্চের আকার |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
- ছোট লোডিং বেঞ্চ উচ্চতর অ্যাক্সিলারেশন এবং কাজের ফ্রিকোয়েন্সি সক্ষম করে, মেশিনের বেঞ্চের লোডিং ক্ষমতা এবং সামগ্রিক কর্মক্ষমতা উন্নত করে।
- অনুভূমিক বেঞ্চ এবং ভাইব্রেশন বেঞ্চ একটি অবিচ্ছেদ্য প্রকার যা একটি নিখুঁত কাঠামো, ইনস্টল এবং সামঞ্জস্য করার জন্য সুবিধাজনক।
- স্ট্যাটিক প্রেসার ট্র্যাক, ভি-আকৃতির, ঢাল-প্রতিরোধী এবং বায়াস-লোডিং প্রতিরোধী ক্ষমতা সহ।
- বিল্ট-ইন অয়েল পাম্প ভাল কাঠামো এবং সহজ অপারেশন সহ।
যদি উল্লম্ব এবং অনুভূমিক ইলেক্ট্রোডাইনামিক ভাইব্রেশন টেস্টিং সিস্টেমগুলির সাথে শক রেসপন্স স্পেকট্রাম সম্পর্কিত আপনার কোন প্রশ্ন বা প্রয়োজন থাকে, তাহলে আপনার অনুসন্ধান পাঠাতে দ্বিধা করবেন না।
Product Highlights
20KN বল, 3-3000Hz, 51mm স্থানচ্যুতি এবং শক রেসপন্স স্পেকট্রাম সহ উল্লম্ব এবং অনুভূমিক ইলেক্ট্রোডাইনামিক কম্পন সিস্টেম। ব্যাটারি পরীক্ষার জন্য UN38.3, UL, IEC মান মেনে চলে। দ্বৈত চৌম্বকীয় সার্কিট, উচ্চ নির্ভরযোগ্যতা এবং বর্ধিত বেঞ্চ বিকল্পগুলি বৈশিষ্ট্যযুক্ত।
