উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষার স্ট্যান্ড ES-30.pdf
DO-160 সিমুলেশন পরিবহন কম্পন পরীক্ষাগার পরীক্ষার সরঞ্জাম
কম্পন শেকারের কাজ করার নীতি
কম্পন পরীক্ষক এর কাজ নীতি একটি লাউডস্পিকার অনুরূপ যেখানে বৈদ্যুতিককন্ডাক্টর চৌম্বকীয় ক্ষেত্রের মধ্যে ইলেক্ট্রোম্যাগনেটিক শক্তির কর্ম দ্বারা সরানো হয়।চলন্ত অংশ ড্রাইভিং বর্তমান এবং চৌম্বকীয় প্রবাহের মধ্যে ভারসাম্য দ্বারা উত্পন্ন হয়।ড্রাইভিং বর্তমান নিয়ন্ত্রণ, এক কম্পন জেনারেটর নিয়ন্ত্রণ করতে পারেন।
ইলেকট্রোম্যাগনেটিক কম্পন উত্তেজক এর সর্বাধিক ত্বরণ স্তর সর্বোচ্চ দ্বারা নির্ধারিত হয়নিম্ন ফ্রিকোয়েন্সিতে, চলন্ত অংশের স্থানচ্যুতি এমনভাবে সীমাবদ্ধ করা হয় যেত্বরণ উচ্চ স্তরে পৌঁছাতে হবে না. চলন্ত উপাদান এর অনুরণন ফ্রিকোয়েন্সি উচ্চতর সেট করা হয়ফ্রিকোয়েন্সি রেঞ্জের উপরের সীমার চেয়ে বেশি।
কম্পন জেনারেটরের পারফরম্যান্স সর্বাধিক প্রদর্শিত চার্ট দ্বারা প্রতিফলিত হতে পারেবিভিন্ন ফ্রিকোয়েন্সিতে ত্বরণ। একটি লগ-লগ গ্রাফ ব্যবহার করে, স্থানচ্যুতি সীমাবদ্ধতাএটি 6 ডিবি/অক্টাভের ঢাল সহ একটি সোজা রেখা দ্বারা প্রকাশ করা যেতে পারে।
| শেকার | |
| সাইনস ফোর্স (পিক) | 30kN |
| শক ফোর্স (পিক) | ৬০ কেএন |
| ফ্রিকোয়েন্সি রেঞ্জ | 5~2800হার্টজ |
| স্থানচ্যুতি (নিরবচ্ছিন্ন) | ১০০ মিমি |
| সর্বোচ্চ গতি | 1.8 মি/সেকেন্ড |
| সর্বাধিক ত্বরণ | ১০০ গ্রাম |
| রক্ষাকবচ ব্যাসার্ধ | ৪৪৫ মিমি |
| প্রথম শ্রেণীর রেজোনেন্ট ফ্রিকোয়েন্সি | 2৪০০ হার্জ |
| অনুমোদিত অদ্ভুত মুহূর্ত | > ৫০০ এনএক্সএম |
| রক্ষণাবেক্ষণের ওজন | ৪০ কেজি |
| HE/ST স্ক্রু মাত্রা | M10 (মেট্রিক) |
| অক্ষীয় কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি | ৩.৩ হার্জ |
| সর্বাধিক. | ৫০০ কেজি |
| চৌম্বকীয় প্রবাহের ফুটো | ≤১ এমটি |
| আকার (L×W×H, প্যাকিং ছাড়াই) | 1,330x860x1,250 মিমি |
| ওজন (প্যাকিং ছাড়াই) | 2৫০০ কেজি |
| ইনস্টলেশন | রাবার ম্যাট (অ্যাঙ্কর বোল্ট প্রয়োজন) |

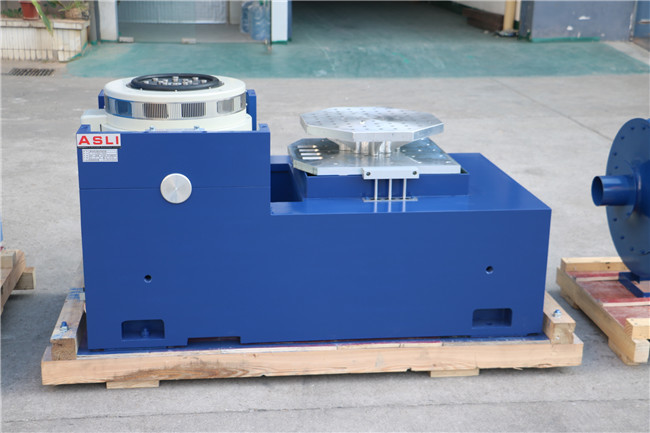

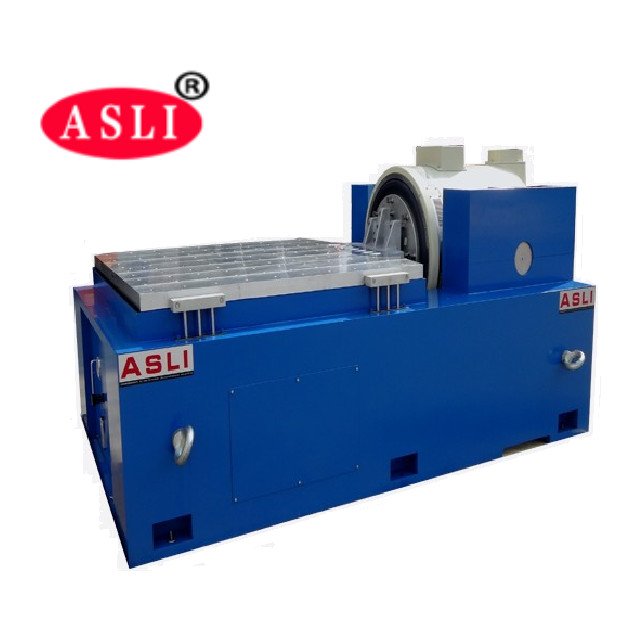

উচ্চ ফ্রিকোয়েন্সি কম্পন শেকার বৈশিষ্ট্যঃ
1. শক্ত সাসপেনশন সিস্টেম এবং লিনিয়ার মোশন গাইডিং, শক্তিশালী বহন ক্ষমতা, ভাল গাইডিং ফাংশন, উচ্চ স্থিতিশীলতা।
2. লোড সেন্টার এয়ারব্যাগ উচ্চ স্ট্যাটিক শক্ততা এবং কম গতিশীল শক্ততা, শক্তিশালী বহন ক্ষমতা, ব্যাপকতা পরিবর্তনের উপর নিখুঁত কর্মক্ষমতা।
3উচ্চ দক্ষতা ডি শ্রেণীর পাওয়ার সুইচিং, 3-সিগমা পিক বর্তমান, কম শক্তি খরচ এবং সর্বনিম্ন হারমোনিক বিকৃতি।
4. দ্রুত স্ব-নির্ণয় নিরাপত্তা interlock সঙ্গে, উচ্চ নিরাপত্তা নির্ভরযোগ্যতা.
5. এয়ারব্যাগ কম্পন প্ল্যাটফর্মের জন্য শক বিচ্ছিন্ন ডিভাইস অতিরিক্ত ভিত্তি প্রয়োজন ছাড়া, কম্পন তরঙ্গ নিখুঁত পুনরুত্পাদন এবং কম্পন transmittance হ্রাস।
6বিভিন্ন অ্যাপ্লিকেশনের জন্য অনুভূমিক এবং উল্লম্ব সম্প্রসারণ প্ল্যাটফর্ম।
7সহজ কন্ট্রোলার অপারেশন.
কম্পন সিস্টেমের শক্তি ভেক্টর গণনার সাধারণ সূত্রঃ
ফোর্স ((এন) = মাস ((কেজি) x ত্বরণ ((এম/এস২ বা জি) x1.3 নিরাপত্তা ফ্যাক্টরিF=MA*১।3
ভর = শেকার রিমার্চার + পরীক্ষার অধীনে ডিভাইস + ফিক্সিং (ড্রাইভার বার সহ উল্লম্ব টেবিল/স্লিপ টেবিল)
যদি আপনার সম্পর্কে আরো বিস্তারিত জানতে চানDO-160 সিমুলেশন পরিবহন কম্পন পরীক্ষাগার পরীক্ষার সরঞ্জাম, আপনার জিজ্ঞাসা পাঠাতে দ্বিধা করবেন না.
