শিল্প বৈদ্যুতিক যন্ত্রপাতির জন্য ইলেক্ট্রোডায়নামিক্স টাইপ ভাইব্রেশন টেস্টার
Product Details
| সাইন ফোর্স: | 30000N | গতি: | 1.8m/s |
|---|---|---|---|
| কম্পনের দিক: | অনুভূমিক সমান্তরাল | প্রয়োগ: | বৈদ্যুতিক যন্ত্রপাতি |
| ঘনত্ব: | 3~3500HZ | শক্তি: | 380v 3 ফেজ |
| স্থানচ্যুতি: | 51 মিমি | ||
| বিশেষভাবে তুলে ধরা |
কম্পন পরীক্ষক 380v,বৈদ্যুতিক যন্ত্রপাতি কম্পন পরীক্ষক,ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার 30000N |
||
Product Description
ল্যাবরেটরি ইলেক্ট্রোম্যাগনেটিক টাইপ হাই ফ্রিকোয়েন্সি কম্পন শেকার
প্রয়োগঃ
আমরা ইলেক্ট্রোডাইনামিক হাই ফ্রিকোয়েন্সি কম্পন শেকার সিরিজ পণ্য প্রস্তুতকারকের, 'দ্বৈত চৌম্বকীয় সার্কিট কাঠামো' গৃহীত, 'স্ব-উত্পাদিত কঙ্কাল কর্ম বৃত্ত',"এয়ারবোর্ন সাপোর্ট" এবং "রোলার লেয়ার এবং লিনিয়ার গাইডিং", 'ট্রুনিয়ন বিচ্ছিন্নতা' উন্নত আধুনিক প্রযুক্তি এবং বিশেষ প্রযুক্তি, X,Y,Z তিন অক্ষের সিনোসয়েডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড এলোমেলো কম্পন পরীক্ষায় সম্পন্ন করা যেতে পারে,ক্লাসিক্যাল (অর্ধেক - সাইন) দ্বারা সম্পন্ন করাএই পণ্যগুলি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স,বৈদ্যুতিক যন্ত্রপাতি, যোগাযোগ, গৃহস্থালী যন্ত্রপাতি এবং অন্যান্য ক্ষেত্রে।
কম্পন ইলেক্ট্রো ডাইনামিক শেকারের বৈশিষ্ট্যঃ
1. ভাল ডিজাইন ডায়নামিক বৃত্তাকার কঙ্কাল, একটি উচ্চ পর্যায় অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সঙ্গে.
2. দুই-চৌম্বকীয় সার্কিট, চৌম্বকীয় ফ্লাক্স ফুটো কম, কম্প্যাক্ট কাঠামো এবং যুক্তিসঙ্গত.
3. রকার রড রোলার বিয়ারিংস সোজা এবং আমদানি-ভিত্তিক যৌগিক শরীরের কঠোরতা দৃষ্টিভঙ্গি, অদ্ভুত লোড ক্ষমতা।
4হরমোন ব্যবহারের জন্য ট্রিনিয়ন আইসোলেশন ফাউন্ডেশন, মোবাইল সুবিধা ইনস্টলেশন।
5. উন্নত প্রযুক্তি সিস্টেমের চারপাশে সরাতে যাতে উচ্চ নির্ভরযোগ্যতার গতিশীল বৃত্ত নিশ্চিত করতে.
6. নতুন নল নকশা এবং শীতল প্রভাব উন্নত.
7স্ট্যাটিক স্টিফাইড, ডাইনাছোট বেলুনের মাইক্রো স্ফীততা, কম্পন টেবিলের ক্ষমতা বৃদ্ধি, নিম্ন ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত।
২-১ প্রযুক্তিগত পরামিতি
(১) নামমাত্র বলঃ সাইনস বল ৩০০০ এন; র্যান্ডম বল ৩০০০ এন; শক বল ৬০০০ এন;
(2) ফ্রিকোয়েন্সি পরিসীমাঃ 3Hz থেকে 3500Hz, স্থির ফ্রিকোয়েন্সি, এগিয়ে-পিছিয়ে, সাইন, র্যান্ডম, শক
(3) স্কেপ-ফ্রিকোয়েন্সি মোডঃ লিনিয়ার, লোগারিদমিক, পিছনে এবং এগিয়ে স্কেপ, স্থির ফ্রিকোয়েন্সি
(4) স্কেপ-ফ্রিকোয়েন্সি টাইমসঃ 1 থেকে 32767
(5) স্কেপ-ফ্রিকোয়েন্সি সময়ঃ স্থির ফ্রিকোয়েন্সি / একক 1-3600 মিনিট, স্কেপ-ফ্রিকোয়েন্সি কার্ভ প্রদর্শিত হতে পারে।
(6) সর্বোচ্চ ত্বরণ;1000m/s2(বিহীন লোড)
৭. সর্বোচ্চ গতিঃ ১.৬ মিটার/সেকেন্ড
(৮) সর্বাধিক স্থানচ্যুতিঃ২৫ মিমিপিপি (অ-লোড), ডাবল পিক
৯) আঘাতের স্থানচ্যুতিঃ ২৫ মিমি
(১০) মুভিং কয়েল ওজনঃ ৩.৫ কেজি
(11) কম্পনের দিকঃ উল্লম্ব
(12) কম্পন তরঙ্গঃ সাইন, র্যান্ডম, শক
(১৩) মুভিং কয়েল এর ব্যাসার্ধঃ Φ১৫০ মিমি
(14) কম্পন সিস্টেমের মাত্রাঃ W750xH599xD680 মিমি
(15) কম্পন সিস্টেম ওজনঃ 490KG
ইলেক্ট্রোডাইনামিক হাই ফ্রিকোয়েন্সি ভিব্রেশন টেস্টারের প্রযুক্তিগত পরামিতিঃ
| মডেল |
নামমাত্র সাইন শক্তি (এন) |
র্যান্ডম রেট শক্তি (এন) |
ঘনত্ব পরিসীমা (হার্টজ) |
নামমাত্র ত্বরণ (m/s)২) | নামমাত্র গতি ((m/s) |
নামমাত্র স্থানচ্যুতি (পি-পি) মিমি |
সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল ((কেজি) |
মাত্রা মুভিং কয়েল ((মিমি) |
| ES-1 | 1000 | 1000 | ৩-৩৫০০ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ৩-৩৫০০ | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ৩-৩৫০০ | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩-৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ৩-২২০০ | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | ৩-২১০০ | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | ৩-২০০০ | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | ৩-১৭০০ | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
কম্পন ব্যবস্থা সম্পর্কে
(1) উচ্চ চৌম্বকীয় ক্ষেত্রের তীব্রতা নিশ্চিত করার জন্য ডাবল চৌম্বকীয় সার্কিট কাঠামো এবং ফ্লাক্স ফুটো হ্রাস;বিশেষ ডিগ্যাসিং কাঠামো ফ্লাক্স ফুটো 1 মিটারের নিচে হ্রাস করতে পারে
(2) U- টাইপ স্প্রিংস, রোলস এবং লিনিয়ার লেয়ার
(3) বায়ু স্প্রিং কম্পন নিরোধক জন্য ব্যবহার করা হয়; কম্পন সিস্টেম এমনকি ভারী লোড সঙ্গে স্থিতিশীল কাজ;কোন বিশেষ ভিত্তি প্রয়োজন
(৪) কম্পন পরীক্ষকের অতিরিক্ত তাপ, অতিরিক্ত লোড, অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ এবং অতিরিক্ত স্থানচ্যুতির জন্য সুরক্ষা ডিভাইস সরবরাহ করা হয়;
অতিরিক্ত ভোল্টেজ, নিম্ন-ভোল্টেজ, অনুপস্থিত পর্যায়ে বৈদ্যুতিক নেটওয়ার্ক সুরক্ষা ডিভাইস; ড্রাইভ শক্তি, বর্তমান সীমাবদ্ধ, নরম-স্টার্ট, অতিরিক্ত তাপমাত্রা, স্বল্প বর্তমান,মডিউল ত্রুটি সুরক্ষা
(৫) সাইন, র্যান্ডম, ইমপ্যাক্ট এনভায়রনমেন্টাল টেস্ট সম্পন্ন করতে পারে
(6) এই সিস্টেমের ভোল্টেজ ওঠানামা জন্য সামান্য প্রয়োজন, ≤ ± 10% ঠিক আছে
(7) এই সিস্টেম গ্রাউন্ডিং প্রতিরোধের জন্য সামান্য প্রয়োজন, ≤4Ω ঠিক আছে
(8) উচ্চ নির্ভরযোগ্যতা, বিশেষ করে দীর্ঘ সময়ের জন্য উপযুক্ত

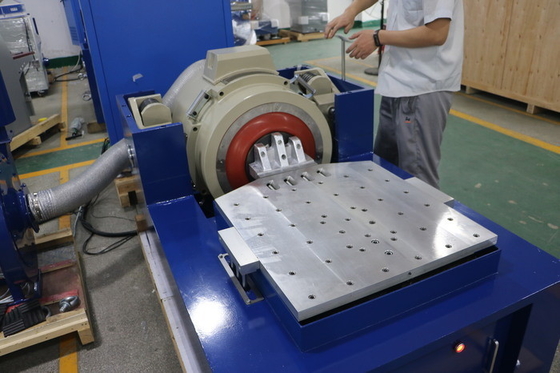

অনুভূমিক স্ট্যান্ডের বৈশিষ্ট্যঃ
1. ছোট লোডিং বেঞ্চের মধ্যে উচ্চতর ত্বরণ এবং কাজের ফ্রিকোয়েন্সি উপলব্ধি করতে, পুরো মেশিন বেঞ্চের লোডিং ক্ষমতা এবং কর্মক্ষমতা উন্নত করতে।
2অনুভূমিক বেঞ্চ এবং কম্পন বেঞ্চ সম্পূর্ণ কাঠামো সহ, ইনস্টল এবং সমন্বয় করার জন্য সুবিধাজনক।
3স্ট্যাটিক চাপ ট্র্যাক, ভি-আকৃতির, ঢাল-প্রতিরোধী এবং পক্ষপাত-লোড প্রতিরোধী ক্ষমতা সঙ্গে।
অন্তর্নির্মিত তেল পাম্প, ভাল কাঠামো এবং সহজ অপারেটিং।
হরিজোন্টাল এক্সপ্যান্ডারের প্রযুক্তিগত পরামিতিঃ
| মডেল | বেঞ্চের আকার (মিমি) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | চলমান অংশের ওজন (কেজি) |
| LT0303 | ৩০০×৩০০×২২ ৩০০×৩০০×২৬ ৩০০×৩০০×৩০ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
6.6 7.8 9.0 |
| LT0404 | ৪০০×৪০০×২২ ৪০০×৪০০×২৬ ৪০০×৪০০×৩০ |
৫-১০০০ ৫-১৪০০ ৫-২০০০ |
11.2 13.2 16.0 |
| LT0505 | ৫০০×৫০০×২৫ ৫০০×৫০০×৩০ ৫০০×৫০০×৩৫ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
19.3 23.1 27.0 |
| LT0606 | ৬০০×৬০০×২৫ ৬০০×৬০০×৩০ ৬০০×৬০০×৪০ |
৫-১০০০ ৫-১২০০ ৫-২০০০ |
27.5 33.0 45 |
| LT0707 | ৭০০×৭০০×২৫ ৭০০×৭০০×৩০ ৭০০×৭০০×৩৫ |
৫-৮০০ ৫-১০০০ ৫-১৫০০ |
36.8 44.2 52 |
| LT0808 | ৮০০×৮০০×৩০ ৮০০×৮০০×৪০ ৮০০×৮০০×৪৫ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
57.7 76.9 86.5 |
| LT ১০১০ | ১০০০×১০০০×৩০ ১০০০×১০০০×৪০ ১০০০×১০০০×৫০ |
৫-১০০০ ৫-১৩০০ ৫-১৫০০ |
89.1 118.8 147 |
| LT ১২১২ | ১২০০ × ১২০০ × ৩০ ১২০০×১২০০×৪০ ১২০০×১২০০×৫০ |
৫-৮০০ ৫-১১০০ ৫-১৪০০ |
126 168 210 |
উল্লম্ব প্রসারিত বেঞ্চের বৈশিষ্ট্যঃ
VT উল্লম্ব প্রসারিত-বেঞ্চ এবং নির্দিষ্ট clamps, নির্ভুলতা গণনা, বিশদ নকশা, গ্রাহক নিখুঁত গঠন, উচ্চ মানের উপাদান অনুযায়ী সেরা কর্মক্ষমতা অর্জন নিশ্চিত করার জন্য
এবং কারিগরি।
উল্লম্ব এক্সপ্যান্ডারের প্রযুক্তিগত পরামিতিঃ
| মডেল | ওজন (কেজি) | সর্বাধিক ফ্রিকোয়েন্সি (হার্জ) | বেঞ্চের আকার |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | ৩০০×৩০০ |
| VT0404 | 22 | 1500 | ৪০০×৪০০ |
| VT0505 | 30 | 500 | ৫০০×৫০০ |
| VT0606 | 58 | 350 | ৬০০×৬০০ |
| VT0808 | 140 | 350 | ৮০০×৮০০ |
| VTl010 | 180 | 350 | ১০০০×১০০০ |
| VT1212 | 250 | 350 | ১২০০ × ১২০০ |
| VT1212 (রাউন্ড বেঞ্চ) | 220 | 350 | Φ1200 |
যদি আপনার ইন্ডাস্ট্রিয়াল ইলেকট্রিক্যাল অ্যাপ্লায়েন্স ইলেক্ট্রোডাইনামিক্স টাইপ কম্পন পরীক্ষক সম্পর্কে কোন সম্পর্কিত প্রশ্ন থাকে, তাহলে দয়া করে আমার সাথে যোগাযোগ করুন।
