কম্পন পরীক্ষার সরঞ্জাম ES-10.pdf

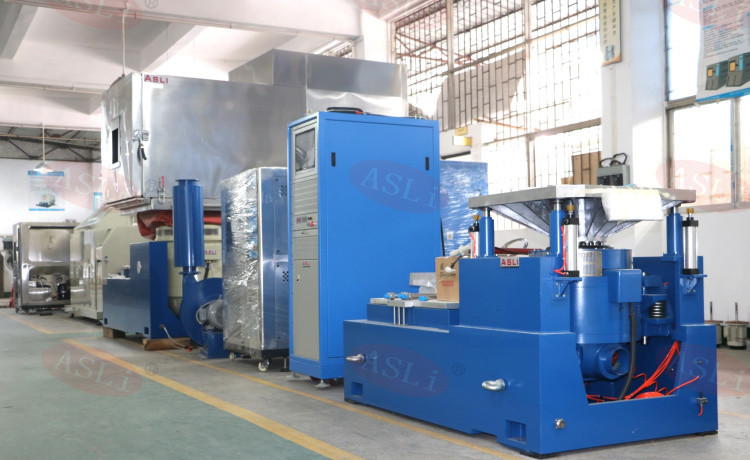

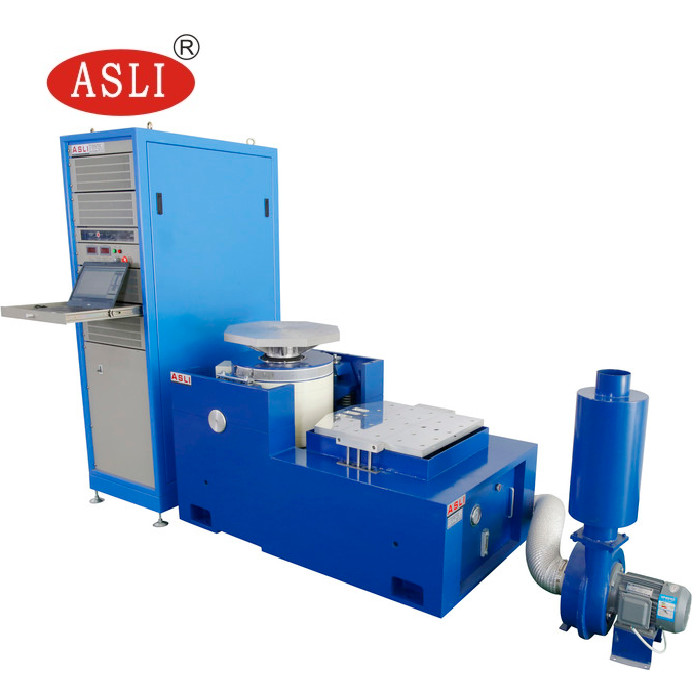

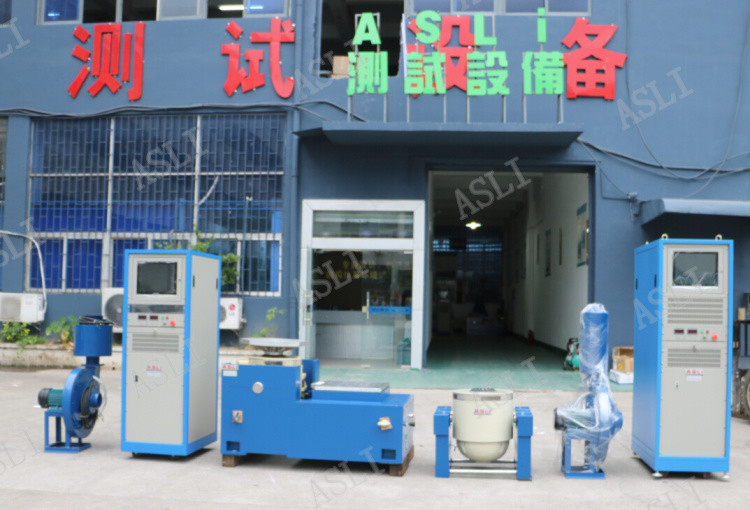

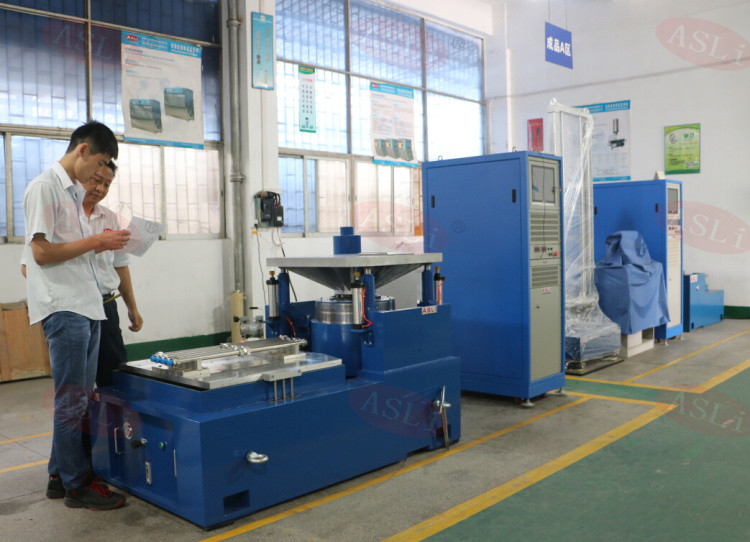

শক এবং কম্পন পরীক্ষার জন্য কম্পন সিমুলেশন পরীক্ষক
এই পণ্যগুলি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক যন্ত্রপাতি, যোগাযোগ, গৃহ সরঞ্জাম এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
টেকনিক্যাল প্যারামিটারঃ
| মডেল |
নামমাত্র সাইন শক্তি (এন) |
র্যান্ডম রেট শক্তি (এন) |
ঘনত্ব পরিসীমা (হার্টজ) |
নামমাত্র ত্বরণ (m/s)২) | নামমাত্র গতি ((m/s) |
নামমাত্র স্থানচ্যুতি (পি-পি) মিমি |
সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল ((কেজি) |
মাত্রা মুভিং কয়েল ((মিমি) |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

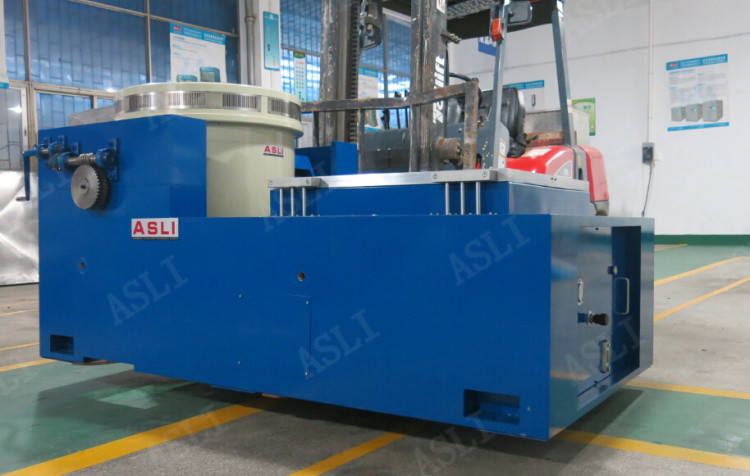

অনুভূমিক স্ট্যান্ডের বৈশিষ্ট্যঃ
ছোট লোডিং বেঞ্চের মধ্যে উচ্চতর ত্বরণ এবং কাজের ফ্রিকোয়েন্সি উপলব্ধি করতে, পুরো মেশিন বেঞ্চের লোডিং ক্ষমতা এবং কর্মক্ষমতা উন্নত করতে।
অনুভূমিক বেঞ্চ এবং কম্পন বেঞ্চ একীভূত প্রকার, নিখুঁত কাঠামো, ইনস্টল এবং সমন্বয় করার সুবিধা।
স্ট্যাটিক চাপ ট্র্যাক, ভি-আকৃতির, ঢাল-প্রতিরোধী এবং পক্ষপাত-লোড প্রতিরোধী ক্ষমতা সহ।
অন্তর্নির্মিত তেল পাম্প, ভাল কাঠামো এবং সহজ অপারেটিং।
হরিজোন্টাল এক্সপ্যান্ডারের প্রযুক্তিগত পরামিতিঃ
| মডেল | বেঞ্চের আকার (মিমি) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | চলমান অংশের ওজন (কেজি) |
| LT0303 | ৩০০×৩০০×২২ ৩০০×৩০০×২৬ ৩০০×৩০০×৩০ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
6.6 7.8 9.0 |
| LT0404 | ৪০০×৪০০×২২ ৪০০×৪০০×২৬ ৪০০×৪০০×৩০ |
৫-১০০০ ৫-১৪০০ ৫-২০০০ |
11.2 13.2 16.0 |
| LT0505 | ৫০০×৫০০×২৫ ৫০০×৫০০×৩০ ৫০০×৫০০×৩৫ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
19.3 23.1 27.0 |
| LT0606 | ৬০০×৬০০×২৫ ৬০০×৬০০×৩০ ৬০০×৬০০×৪০ |
৫-১০০০ ৫-১২০০ ৫-২০০০ |
27.5 33.0 45 |
| LT0707 | ৭০০×৭০০×২৫ ৭০০×৭০০×৩০ ৭০০×৭০০×৩৫ |
৫-৮০০ ৫-১০০০ ৫-১৫০০ |
36.8 44.2 52 |
| LT0808 | ৮০০×৮০০×৩০ ৮০০×৮০০×৪০ ৮০০×৮০০×৪৫ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
57.7 76.9 86.5 |
অটোমোবাইল মোবাইল ফোন প্যাকেজিং উচ্চ ফ্রিকোয়েন্সি ইউনিভার্সাল কম্পন টেবিল টেস্টিং মেশিন শিক্ষামূলক, গবেষণা এবং পরীক্ষাগার পরিবেশে ব্যবহৃত হয়।দ্বৈত চৌম্বকীয় সার্কিট কাঠামো গৃহীত, স্ব-উত্পাদিত কঙ্কাল কর্ম বৃত্ত, বায়ুবাহিত সমর্থন এবং রোলার bearings এবং রৈখিক গাইডিং, trunnion বিচ্ছিন্নতা উন্নত আধুনিক প্রযুক্তি এবং বিশেষ প্রযুক্তি, X,Y মধ্যে সম্পন্ন করা যাবে,Z তিন অক্ষের সিনোসাইডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম কম্পন পরীক্ষা, যা ক্লাসিকাল (হাফ-সাইনস, ট্রাপিজয়েডাল, সোজ টুথ ওয়েভ) পলস এবং শক রেসপন্স স্পেকট্রাম পরীক্ষার মাধ্যমে সম্পন্ন করা হবে।
শক এবং কম্পন পরীক্ষার জন্য কম্পন সিমুলেশন পরীক্ষক সম্পর্কে কোন সন্দেহ বা প্রয়োজন হলে, আমাদের সাথে যোগাযোগ করুন।
