ES-6 কম্পন পরীক্ষার সরঞ্জাম.pdf

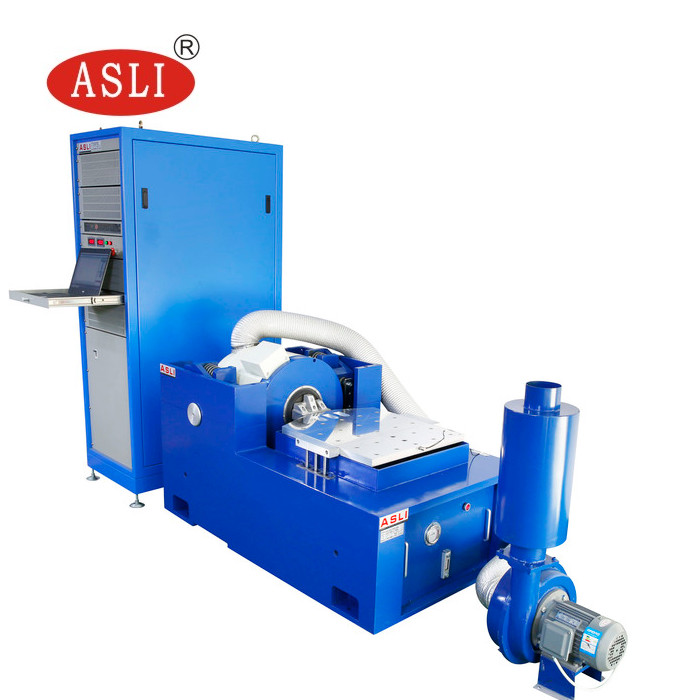

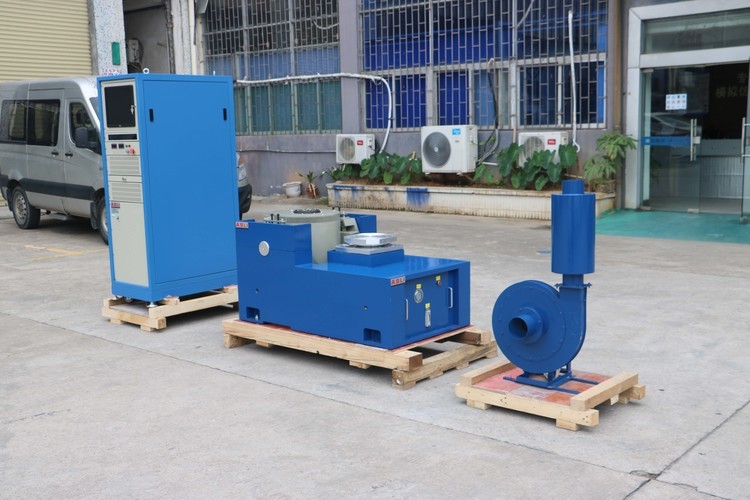

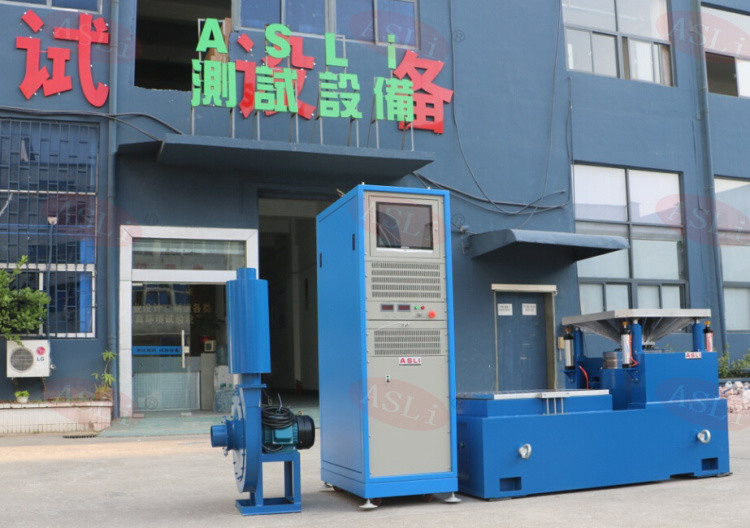

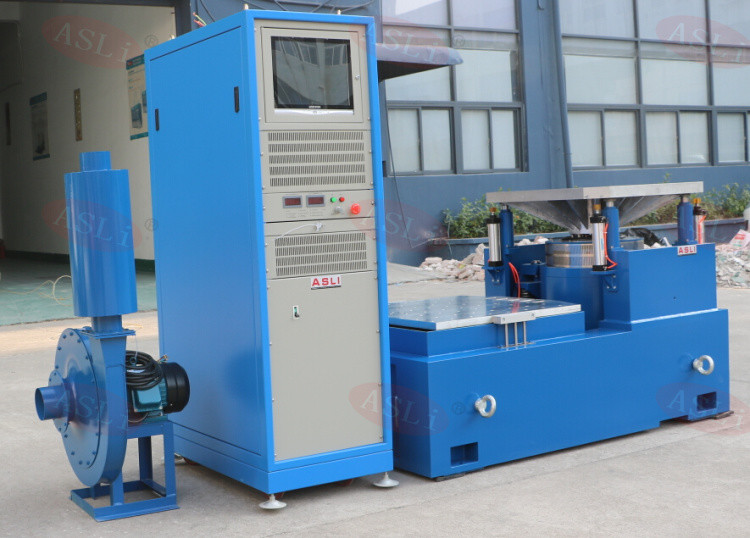

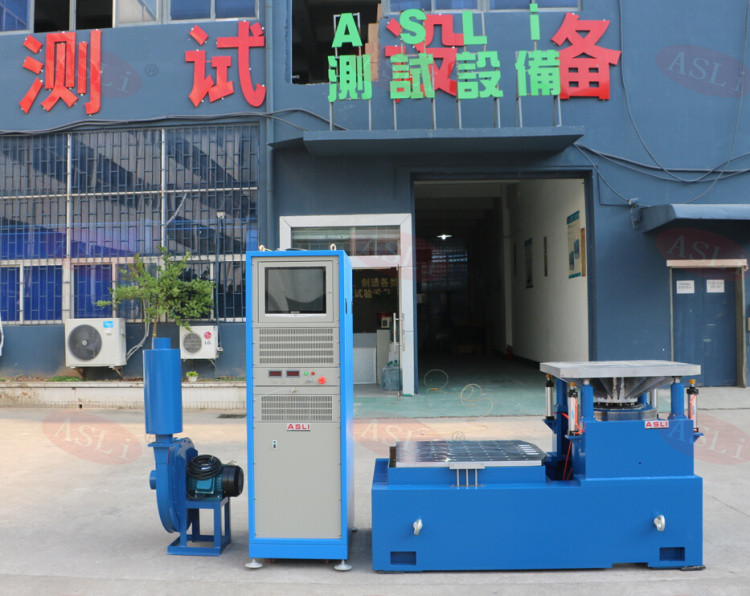

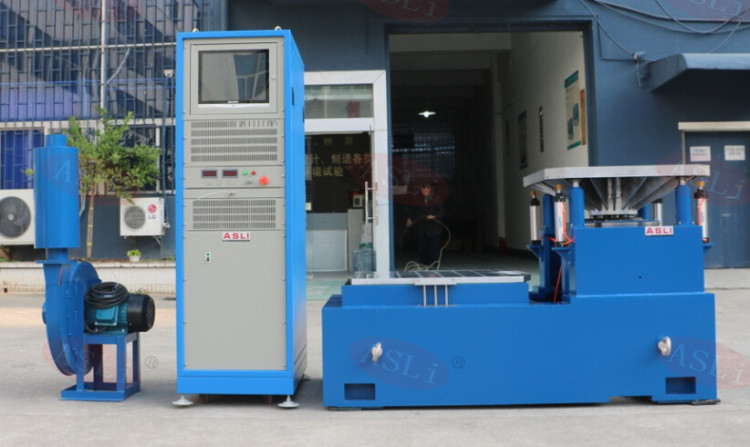

অটোমোটিভ সুইচগুলির জন্য উল্লম্ব এবং অনুভূমিক কম্পন শেকার
উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষার মেশিন প্রধানত পণ্য কম্পন এবং শক পরিবেশগত পরীক্ষার পরিবেশ, পরিবেশগত চাপ স্ক্রিনিং পরীক্ষা, নির্ভরযোগ্যতা পরীক্ষা জন্য ব্যবহৃত হয়,এয়ারস্পেসের জন্য পরীক্ষার প্রয়োজন হতে পারে, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক, যোগাযোগ, গৃহস্থালি যন্ত্রপাতি এবং পণ্য অন্যান্য এলাকায়।এটি একটি পরীক্ষার প্ল্যাটফর্ম যা সমস্ত ধরণের পরীক্ষার স্পেসিফিকেশন পূরণ করে এবং আইইসি, এমআইএল-এসটিডি, জেআইএস, এএসটিএম এবং অন্যান্য স্পেসিফিকেশন সহ চালানো যেতে পারে।
উচ্চ ফ্রিকোয়েন্সি কম্পন মেশিন প্যারামিটারঃ
| মডেল |
নামমাত্র সাইন শক্তি (এন) |
র্যান্ডম রেট শক্তি (এন) |
ঘনত্ব পরিসীমা (হার্টজ) |
নামমাত্র ত্বরণ (m/s)২) | নামমাত্র গতি (m/s) |
নামমাত্র স্থানচ্যুতি (পি-পি) মিমি |
সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল ((কেজি) |
মাত্রা সঞ্চালিত কয়েল (মিমি) |
| ES-3 | 3000 | 3000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩-৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ৩-২২০০ | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | ৩-২১০০ | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | ৩-২০০০ | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | ৩-১৭০০ | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
পণ্যের বৈশিষ্ট্য
* নমনীয় সাসপেনশন সিস্টেম এবং সোজা লাইন গাইড, শক্তিশালী বহন ক্ষমতা, ভাল গাইড পারফরম্যান্স এবং উচ্চ স্থিতিশীলতা।
* কেন্দ্রীয় লোড এয়ারব্যাগের স্ট্যাটিক শক্ততা বড়, গতিশীল শক্ততা ছোট, বহন ক্ষমতা শক্তিশালী, এবং গতিশীল কর্মক্ষমতা চমৎকার।
* দ্রুত স্ব-পরীক্ষা নির্ণয় এবং চেইন সুরক্ষা, উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা;
* এয়ারব্যাগ আইসোলেশন এবং ডিম্পিং ডিভাইসটি ভিব্রাটরকে বিশেষ ভিত্তির প্রয়োজন হয় না, কম্পন তরঙ্গকে পুরোপুরি পুনরুত্পাদন করে এবং কম্পন সংক্রমণ হ্রাস করে।
* অনুভূমিক ও উল্লম্ব সম্প্রসারণ প্ল্যাটফর্মের ভিন্ন ব্যবহার নিশ্চিত করা;
* এটি সব ধরনের কম্পন নিয়ামকগুলির সাথে ব্যবহার করা যেতে পারে এবং অপারেশনটি সহজ।
অনুভূমিক স্ট্যান্ডের বৈশিষ্ট্যঃ
ছোট লোডিং বেঞ্চের মধ্যে উচ্চতর ত্বরণ এবং কাজের ফ্রিকোয়েন্সি উপলব্ধি করতে, পুরো মেশিন বেঞ্চের লোডিং ক্ষমতা এবং কর্মক্ষমতা উন্নত করতে।
অনুভূমিক বেঞ্চ এবং কম্পন বেঞ্চ একক প্রকার, নিখুঁত কাঠামো, ইনস্টল এবং সমন্বয় করার সুবিধা।
স্ট্যাটিক চাপ ট্র্যাক, ভি-আকৃতির, ঢাল-প্রতিরোধী এবং পক্ষপাত-লোড প্রতিরোধী ক্ষমতা সহ।
অন্তর্নির্মিত তেল পাম্প, ভাল কাঠামো এবং সহজ অপারেটিং।
| মডেল | বেঞ্চের আকার (মিমি) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | চলমান অংশের ওজন (কেজি) |
| LT0303 | ৩০০×৩০০×২২ ৩০০×৩০০×২৬ ৩০০×৩০০×৩০ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
6.6 7.8 9.0 |
| LT0404 | ৪০০×৪০০×২২ ৪০০×৪০০×২৬ ৪০০×৪০০×৩০ |
৫-১০০০ ৫-১৪০০ ৫-২০০০ |
11.2 13.2 16.0 |
| LT0505 | ৫০০×৫০০×২৫ ৫০০×৫০০×৩০ ৫০০×৫০০×৩৫ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
19.3 23.1 27.0 |
| LT0606 | ৬০০×৬০০×২৫ ৬০০×৬০০×৩০ ৬০০×৬০০×৪০ |
৫-১০০০ ৫-১২০০ ৫-২০০০ |
27.5 33.0 45 |
| LT0707 | ৭০০×৭০০×২৫ ৭০০×৭০০×৩০ ৭০০×৭০০×৩৫ |
৫-৮০০ ৫-১০০০ ৫-১৫০০ |
36.8 44.2 52 |
| LT0808 | ৮০০×৮০০×৩০ ৮০০×৮০০×৪০ ৮০০×৮০০×৪৫ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
57.7 76.9 86.5 |
অটোমোটিভ সুইচগুলির জন্য উল্লম্ব এবং অনুভূমিক কম্পন শেকার সম্পর্কে কোন সন্দেহ বা চাহিদা, দয়া করে আপনার তদন্ত পাঠাতে দ্বিধা করবেন না।
