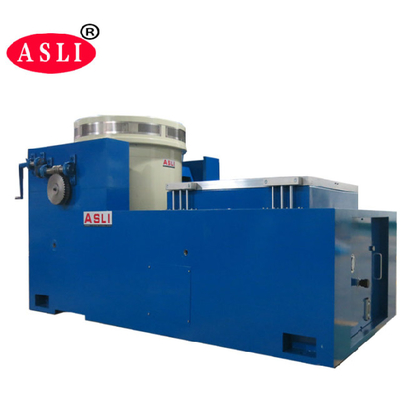

কম্পন পরীক্ষার জন্য ইলেক্ট্রোডায়নামিক্স টাইপ উচ্চ ফ্রিকোয়েন্সি শেকার টেবিল
Product Details
| সাইন ফোর্স: | 30000N | ঘনত্ব: | 3 থেকে 2500hz |
|---|---|---|---|
| গতি: | 1.8m/s | স্থানচ্যুতি: | 80 মিমি বা কাস্টমাইজড |
| কম্পনের দিক: | উল্লম্ব বা x,y,z | সর্বোচ্চ লোড: | 450 কেজি |
| মান পূরণ: | ISTA | ফাংশন: | র্যান্ডম কম্পন পরীক্ষা |
| বিশেষভাবে তুলে ধরা |
1.8m/s শেকার টেবিল,30000N শেকার টেবিল,ইলেক্ট্রোডায়নামিক্স টাইপ ভাইব্রেশন শেকার টেবিল |
||
Product Description

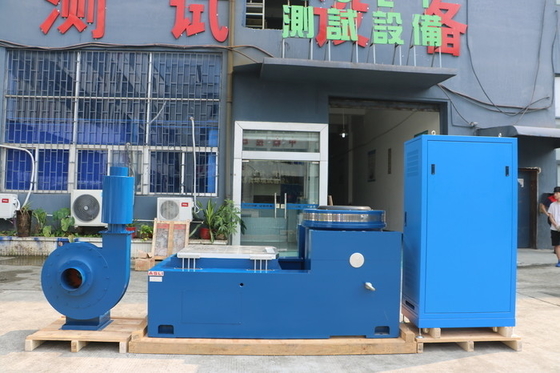

এই উচ্চ-ফ্রিকোয়েন্সি শেকার টেবিলটি একটি ডিজিটাল পাওয়ার অ্যামপ্লিফায়ার থেকে সাইন পালস উইডথ মডুলেশন প্রযুক্তি ব্যবহার করে। এর কার্যপ্রণালী নিম্নরূপ: MOSFET ফিল্ড-ইফেক্টের উচ্চ-ফ্রিকোয়েন্সি সুইচিং পাওয়ার সাপ্লাই ব্যবহার করে, একটি ডিজিটাল সার্কিট কন্ট্রোলার দ্বারা ইনপুট করা লো-ভোল্টেজ সিগন্যালকে অ্যামপ্লিফাই এবং পুনরুদ্ধার করে। আউটপুট তখন ভাইব্রেশন টেস্টার-এর মুভিং কয়েল সার্কিটে মূল সিগন্যাল সরবরাহ করে, যা এক্সটেনশন টেবিলের নড়াচড়া চালিত করে। ডিজিটাল পাওয়ার অ্যামপ্লিফায়ারের প্রধান উপাদানগুলির মধ্যে রয়েছে ফ্রন্ট কন্ট্রোল ইউনিট, পাওয়ার অ্যামপ্লিফায়ার মডিউল, সুরক্ষা সার্কিট, পাওয়ার সেকশন এবং ইলেকট্রিক ক্যাবিনেট।
হাই ফ্রিকোয়েন্সি ভাইব্রেশন টেস্ট স্ট্যান্ড ES-30 ডাউনলোড করুন (PDF)
- সু-পরিকল্পিত ডাইনামিক সার্কেল স্কেলেটন, উচ্চতর স্টেজ অ্যাক্সিয়াল রেজোন্যান্স ফ্রিকোয়েন্সি সহ।
- দ্বি-চৌম্বকীয় সার্কিট ডিজাইন: কম চৌম্বকীয় ফ্লাক্স লিকেজ, কমপ্যাক্ট গঠন এবং যুক্তিসঙ্গত বিন্যাস।
- রকার রড রোলার বিয়ারিংগুলি সোজা এবং আমদানি-ভিত্তিক কম্পোজিট বডি স্টিফনেস ওরিয়েন্টেশন সহ, চমৎকার এক্সসেন্ট্রিক লোড ক্ষমতা প্রদান করে।
- হরমোন ব্যবহারের জন্য ট্রানিয়ন আইসোলেশন ফাউন্ডেশন, সুবিধাজনক মোবাইল ইনস্টলেশন সহ।
- মুভিং সিস্টেমে উন্নত প্রযুক্তি ডাইনামিক সার্কেলের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
- নতুন ডাক্ট ডিজাইন শীতল প্রভাব বৃদ্ধি করে।
- বিয়ারিংয়ের স্ট্যাটিক স্টিফনেস এবং ডাইনামিক স্টিফনেস অপ্টিমাইজ করা হয়েছে, ভাইব্রেশন টেবিলের ক্ষমতা বৃদ্ধি করে এবং লো-ফ্রিকোয়েন্সি পারফরম্যান্স উন্নত করে।
| মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড অ্যাক্সিলারেশন (m/s²) | রেটেড স্পিড (m/s) | রেটেড ডিসপ্লেসমেন্ট (p-p) mm | সর্বোচ্চ লোডিং (Kg) | মুভিং কয়েল (Kg) | মুভিং কয়েলের মাত্রা (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
| মডেল | ওজন (কেজি) | সর্বোচ্চ ফ্রিকোয়েন্সি (Hz) | বেঞ্চের আকার |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (গোল বেঞ্চ) | 220 | 350 | φ1200 |
আমরা একটি দীর্ঘ প্রতিষ্ঠিত টেস্টিং সরঞ্জাম প্রস্তুতকারক। গত ২৫ বছরে, আমরা সিমুলেশন পরিবেশগত টেস্টিং সরঞ্জাম এবং যান্ত্রিক কম্পন ও শক টেস্টিং মেশিনের জন্য নিজেদের উৎসর্গ করেছি। আমাদের ভাইব্রেশন শেকার টেবিল, যা ISTA মান পূরণ করে এবং র্যান্ডম শক টেস্ট সম্পাদন করে, আমাদের তারকা পণ্যগুলির মধ্যে একটি। আমরা এই মেশিনের জন্য CE সার্টিফিকেশন পেয়েছি।
যদি আপনার ইলেকট্রোডাইনামিক টাইপ হাই ফ্রিকোয়েন্সি শেকার টেবিল ফর ভাইব্রেশন টেস্ট সম্পর্কিত কোনো প্রশ্ন বা প্রয়োজন থাকে, তাহলে অনুগ্রহ করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।
