অনুভূমিক ও উল্লম্ব উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক্স টাইপ ভাইব্রেশন সিস্টেম
অর্ধেক সাইন ওয়েভ শক টেস্টিংবৈশিষ্ট্যগুলি:

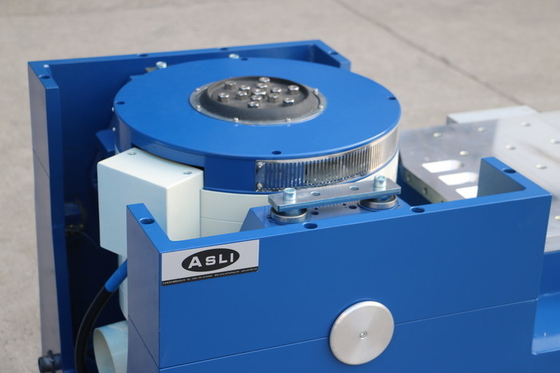

1. ভালোভাবে ডিজাইন করা ডায়নামিক সার্কেল কঙ্কাল, একটি উচ্চতর পর্যায়ের অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সহ।
2. দুটি-চৌম্বকীয় সার্কিট, চৌম্বকীয় ফ্লাক্স লিক কম, কমপ্যাক্ট গঠন এবং যুক্তিসঙ্গত।
3. রকার রড রোলার বিয়ারিংগুলি সোজা এবং আমদানি-ভিত্তিক যৌগিক বডির কঠোরতা অভিযোজন, কেন্দ্রবিহীন লোড ক্ষমতা।
4. ট্রুনিয়ন আইসোলেশন ফাউন্ডেশন হরমোন ব্যবহারের জন্য উৎসর্গীকৃত, মোবাইল সুবিধার ইনস্টলেশন।
5. উন্নত প্রযুক্তি সিস্টেমের চারপাশে সরানোর জন্য ডায়নামিক সার্কেলের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করতে।
6. নতুন নালী নকশা এবং শীতল প্রভাব বৃদ্ধি।
7. বিয়ারিং ছোট বেলুনের স্ট্যাটিক কঠোরতা, ডায়নামিক কঠোরতা, কম্পন টেবিলের ক্ষমতা বৃদ্ধি, নিম্ন-ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত করা।

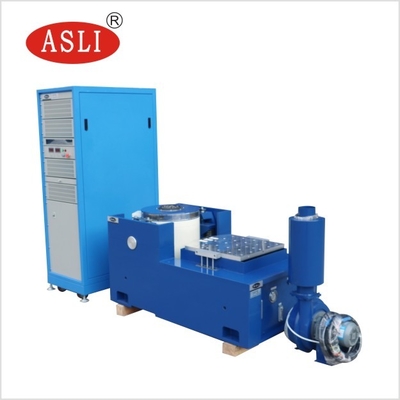

ভাইব্রেশন সিস্টেম (ES-10)
1 এর জন্য প্রযুক্তিগত পরামিতিঅনুভূমিক ও উল্লম্ব উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক্স টাইপ ভাইব্রেশন সিস্টেম:
(1) রেটেড ফোর্স: সাইন ফোর্স 10000N; র্যান্ডম ফোর্স 10000N; শক ফোর্স 10000N;
(2) ফ্রিকোয়েন্সি রেঞ্জ: 5 Hz থেকে 3500Hz, নির্দিষ্ট ফ্রিকোয়েন্সি, সুইপ ব্যাক এবং ফোরথ, সাইন, র্যান্ডম, শক
(3) সুইপ-ফ্রিকোয়েন্সি মোড: লিনিয়ার, লগারিদমিক, সুইপ ব্যাক এবং ফোরথ, নির্দিষ্ট ফ্রিকোয়েন্সি
(4) সুইপ-ফ্রিকোয়েন্সি টাইমস: 1 থেকে 32767।
(5) সুইপ-ফ্রিকোয়েন্সি সময়: নির্দিষ্ট ফ্রিকোয়েন্সি/একক 1-3600 মিনিট, সুইপ-ফ্রিকোয়েন্সি বক্ররেখা প্রদর্শন করা যেতে পারে।
(6) সর্বোচ্চ ত্বরণ 1000m/s 2 (লোডবিহীন)
(7) সর্বোচ্চ গতি: 1.8m/s
(8) সর্বোচ্চ স্থানচ্যুতি: 51mmp-p (লোডবিহীন), দ্বিগুণ শীর্ষ
(9) প্রভাব স্থানচ্যুতি: 51 মিমি
(10) মুভিং কয়েলের ওজন: 14 কেজি
(11) কম্পনের দিক: উল্লম্ব + অনুভূমিক কম্পন
(12) কম্পন তরঙ্গ: সাইন, র্যান্ডম, শক
(13) মুভিং কয়েলের ব্যাস: Φ240 মিমি
(14) ভাইব্রেশন সিস্টেমের মাত্রা (মিমি): W1046*H660*D783mm
(15) ভাইব্রেশন সিস্টেমের ওজন: 900 কেজি

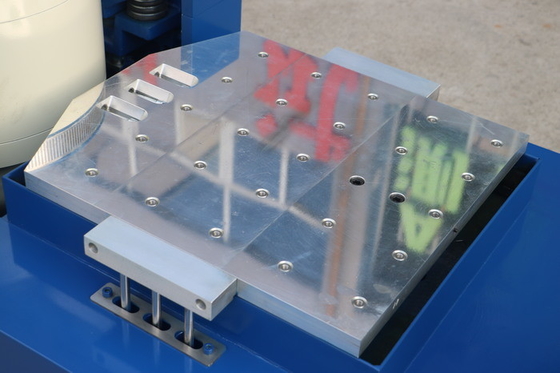

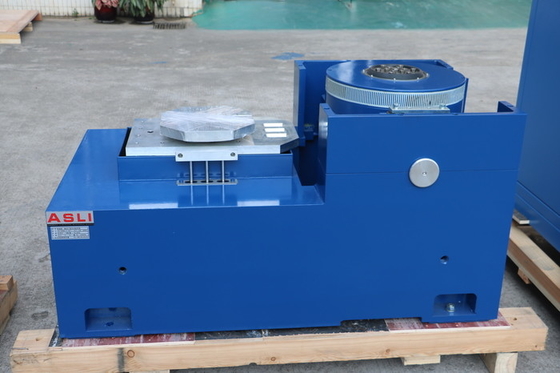

ভাইব্রেশন টেস্ট মেশিনের অনুভূমিক স্ট্যান্ড বৈশিষ্ট্য:
ছোট লোডিং বেঞ্চের মধ্যে উচ্চতর ত্বরণ এবং কাজের ফ্রিকোয়েন্সি উপলব্ধি করতে, পুরো মেশিন বেঞ্চের লোডিং ক্ষমতা এবং কর্মক্ষমতা উন্নত করতে।
অনুভূমিক বেঞ্চ এবং ভাইব্রেশন বেঞ্চ ইন্টিগ্রাল টাইপ, নিখুঁত গঠন সহ, ইনস্টল এবং সামঞ্জস্য করার সুবিধা সহ।
স্ট্যাটিক প্রেসার ট্র্যাক, ভি-আকৃতির, ঢাল-প্রতিরোধী এবং পক্ষপাত-লোডিং প্রতিরোধী ক্ষমতা সহ।
বিল্ট-ইন তেল পাম্প, ভাল গঠন এবং সহজে অপারেটিং।
ভাইব্রেশন পরীক্ষক মেশিনের সাথে ইনস্টল করার প্রয়োজনীয়তা:
(1) ব্যবহারকারীদের সরঞ্জাম সরানোর জন্য ফর্কলিফ্ট এবং শিফটিং সরঞ্জাম প্রস্তুত করা উচিত কারণ এটি খুব ভারী, এছাড়াও দয়া করে নিশ্চিত করুন
দরজাটি সরঞ্জামের ভিতরে যাওয়ার জন্য যথেষ্ট বড়
(2) মেশিনের অপারেটিং পরিবেশ ঘরের তাপমাত্রার নিচে এবং ভাল বায়ুচলাচল সহ হওয়া উচিত। আমরা দৃঢ়ভাবে কর্মক্ষেত্রে এয়ার কন্ডিশনার ইনস্টল করার পরামর্শ দিই। মেশিনের স্থান দূরত্ব
বাম/ডান/পিছনের দিক অবশ্যই সর্বনিম্ন হতে হবে। 700 মিমি, সামনের দিকটি অবশ্যই সর্বনিম্ন হতে হবে। 1500 মিমি।
সম্পর্কে প্রযুক্তিগত পরামিতিপণ্য নির্ভরযোগ্যতার জন্য থ্রি অ্যাক্সিস ইলেক্ট্রো-ডাইনামিক শেকার টেস্টিং মেশিন
| মডেল | রেটেড সাইন ফোর্স (N) |
রেটেড র্যান্ডম ফোর্স (N) |
ফ্রিকোয়েন্সি রেঞ্জ (Hz) |
রেটেড স্পিড(m/s) | রেটেড প্রতিস্থাপন (p-p)মিমি |
সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল (কেজি) | এর মাত্রা মুভিং কয়েল(মিমি) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
এর জন্য আবেদনঅনুভূমিক ও উল্লম্ব উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক্স টাইপ ভাইব্রেশন সিস্টেম:
আমরা বৈদ্যুতিক কম্পন সিরিজের পণ্য প্রস্তুতকারক, 'ডাবল-চৌম্বকীয় সার্কিট স্ট্রাকচার', 'স্ব-উত্পাদিত কঙ্কাল অ্যাকশন সার্কেল', 'এয়ারবোর্ন সাপোর্ট' এবং 'রোলার বিয়ারিং এবং লিনিয়ার গাইডেন্স', 'ট্রুনিয়ন আইসোলেশন' উন্নত আধুনিক প্রযুক্তি গ্রহণ করেছি
এবং বিশেষ প্রযুক্তি, X, Y, Z তিনটি-অক্ষ সাইনোসয়েডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম কম্পন পরীক্ষায় সম্পন্ন করা যেতে পারে, যা সম্পন্ন করা হবে
ক্লাসিক্যাল (অর্ধ - সাইন, ট্র্যাপিজয়েডাল, করাত তরঙ্গ) পালস এবং শক রেসপন্স স্পেকট্রাম পরীক্ষা দ্বারা। উচ্চ ফ্রিকোয়েন্সি ভাইব্রেশন পরীক্ষক ব্যাপকভাবে ব্যবহৃত হয়
জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান চলাচল, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম, যোগাযোগে,
গৃহস্থালী যন্ত্রপাতি এবং অন্যান্য ক্ষেত্র। --- শিল্প শেকার ভাইব্রেশন পরীক্ষক
বড় ফোর্সের ইলেক্ট্রো ডাইনামিক ভাইব্রেশন শেকার সিস্টেমের জন্য প্যাকেজ:
প্রথমে পিপি ফিল্ম, এবং তারপরে মেশিনের মধ্যে 10 মিমি ফোম এবং কেস, এবং বাইরে স্ট্যান্ডার্ড এক্সপোর্ট প্লাইউড কেস।
