কম্পন পরীক্ষা ব্যবস্থা প্রধানত পণ্যগুলির কম্পন এবং শক পরিবেশ পরীক্ষা, পরিবেশগত চাপ স্ক্রিনিং পরীক্ষা, নির্ভরযোগ্যতা পরীক্ষার জন্য ব্যবহৃত হয়। ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষক সম্পূর্ণরূপে ব্যাটারি সম্পর্কিত পরীক্ষার স্ট্যান্ডার্ড অনুযায়ী ডিজাইন করা হয়েছে, ব্যাটারির কম্পন পরীক্ষার নির্দিষ্ট অবস্থার অধীনে সিমুলেশন, ব্যাটারি বা ব্যাটারি প্যাক কম্পন টেবিলে স্থির করা হয়, নির্ধারিত ফ্রিকোয়েন্সি, ত্বরণ এবং স্থানচ্যুতি মোড অনুসারে ব্যাটারি নমুনার তিনটি পারস্পরিক লম্ব দিকে কম্পন পরিমাপ করা হয়। ব্যাটারির লিক হওয়া উচিত নয়, খারাপ হওয়া উচিত নয়, ভাঙা উচিত নয়, আগুন বা বিস্ফোরণও হওয়া উচিত নয়। কম্পন পরীক্ষার প্রয়োগের সুযোগ অত্যন্ত বিস্তৃত, সার্কিট বোর্ড, ব্যাটারি, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, গাড়ি এবং গৃহস্থালী যন্ত্রপাতি এবং অন্যান্য শিল্প পণ্য থেকে শুরু করে।

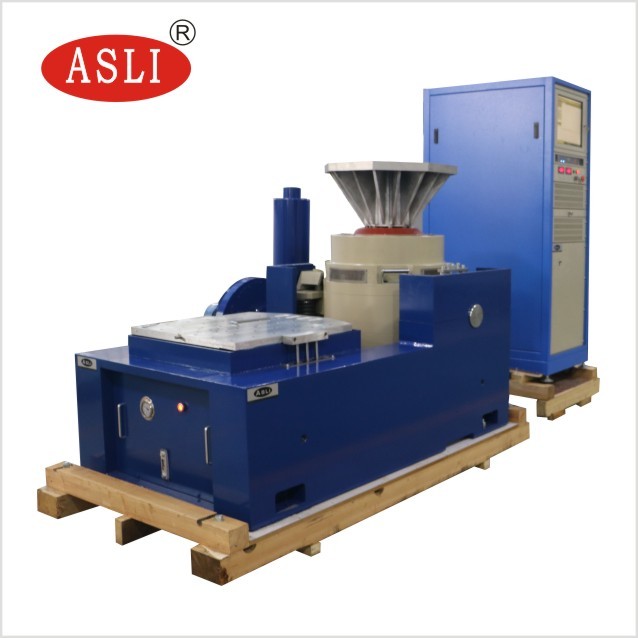

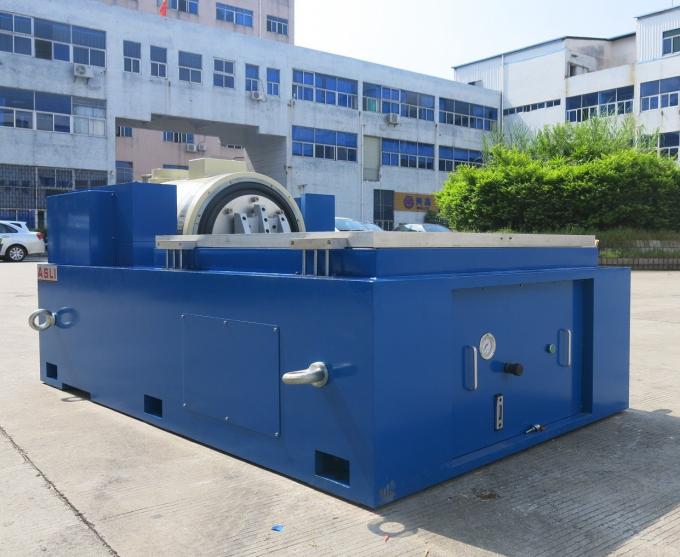

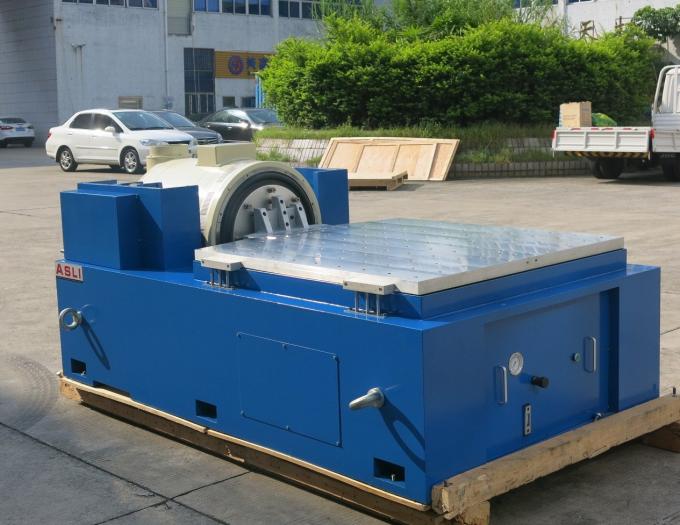

| অনুভূমিক ও উল্লম্ব উচ্চ ফ্রিকোয়েন্সি র্যান্ডম কম্পন পরীক্ষা সরঞ্জামপরামিতি: | ||||
| সর্বোচ্চ সাইন এক্সাইটেশন ফোর্স | 5000Kg.f peak | |||
| সবচেয়ে বড় র্যান্ডম কম্পন শক্তি | 5000Kg.f r.ms | |||
| সবচেয়ে বড় শক কম্পন শক্তি | 10000Kg.f peak | |||
| ফ্রিকোয়েন্সি রেঞ্জ | DC~4000 Hz | |||
| সর্বোচ্চ স্থানচ্যুতি | 75mm p-p(peak-to-peak value) | |||
| সর্বোচ্চ গতি | 1.8m/s | |||
| সর্বোচ্চ ত্বরণ | 100G(980 m/s2) | |||
| প্রথম অনুরণন ফ্রিকোয়েন্সি | 3500Hz | |||
| সর্বোচ্চ লোড | 750kg | |||
| মুভিং কয়েল ব্যাস (ওয়ার্কিং মেসা ব্যাস) | 450 মিমি ব্যাস | |||
| মুভিং কয়েলের গুণমান | 50kg | |||
| সর্বোচ্চ লোড | 750Kg | |||
| মেসার স্ক্রু | 13 x M8 | |||
| চৌম্বকীয় ফ্লাক্স লিকেজ | <10gauss | |||
| মাত্রা | 800mm x 800mm x 800mm(উল্লম্ব মেশিন) | |||
| ওজন | প্রায় 1500Kg | |||
| সার্ভো সিস্টেম | ||||
| ফাংশন | তাপমাত্রা, বায়ু চাপ, স্থানচ্যুতি, ওভার ভোল্টেজ, ওভার কারেন্ট, ইনপুট আন্ডার-ভোল্টেজ, বাহ্যিক ত্রুটি, নিয়ন্ত্রণ বিদ্যুৎ সরবরাহ, লজিক, ইনপুটের অভাব ইত্যাদি। | |||
| ডিজিটাল কম্পন কন্ট্রোলার | ||||
| হার্ডওয়্যার কনফিগারেশন | 2 চ্যানেল ইনপুট, 1 চ্যানেল ইনপুট | |||
| নিয়ন্ত্রণ কম্পিউটার | আসল শিল্প কম্পিউটার, লিকুইড ক্রিস্টাল ডিসপ্লে (কীবোর্ড/অপটিক্যাল মাউস সহ) | |||
| সফটওয়্যার | চীনা/ইংরেজি অপারেশন, সময় ডোমেইন এবং ফ্রিকোয়েন্সি ডোমেইন বিশ্লেষণ, সংকেত উৎস, সাইন সুইপ ফ্রিকোয়েন্সি বিশ্লেষণ, ইত্যাদি। WORD স্বয়ংক্রিয়ভাবে পরীক্ষার রিপোর্ট তৈরি করতে পারে, সংকেত এবং ডেটা প্রদর্শন, স্টোরেজ, পরীক্ষার পরামিতি সেট আপ এবং ফাংশন বিশ্লেষণ করতে পারে। | |||
| অপারেটিং সিস্টেম | উইন্ডোজ 2000/ XP | |||
| ত্বরণ সেন্সর B&W |
ফ্রিকোয়েন্সি ডোমেইন: 1—2000Hz সংবেদনশীলতা: 50mv/g তাপমাত্রা পরিসীমা: -24 - 250℃ |
|||
| বৈদ্যুতিক প্রয়োজনীয়তা | ||||
| বৈদ্যুতিক উৎস | 3 ফেজ, 380V/50Hz | |||
প্রধান বৈশিষ্ট্য
* একটি এয়ার-কুলড ইলেক্ট্রো-ডাইনামিক শেকার
* কম্পন কন্ট্রোলার এবং পাওয়ার এমপ্লিফায়ার একটি অল-ইন-ওয়ান ক্যাবিনেটে গঠন করা হয়েছে
* 2400 নিউটনের পিক সাইন থ্রাস্ট অর্জন করা।
* X, Y, Z 3 অক্ষ পরীক্ষা
নিয়ন্ত্রণ কার্যাবলী
* নির্দিষ্ট-ফ্রিকোয়েন্সি সাইনোসয়েডাল কম্পন
* সুইপড কম্পন * র্যান্ডম কম্পন
* ক্লাসিক্যাল শক
সাধারণ সিস্টেম অ্যাপ্লিকেশন
* পরিবেশগত পরীক্ষা
* স্ট্রেস স্ক্রিন পরীক্ষা
* কম্পন পরীক্ষা
ব্যবহারকারীর সুবিধা
* ব্যবহারকারীর দ্বারা সহজে ইনস্টলেশন করা যেতে পারে
* ইউজার ইন্টারফেস: স্থানীয় মোডের জন্য এলসিডি টাচ স্ক্রিন এবং রিমোটের জন্য পিসি-উইন্ডোজ (ইথারনেটের মাধ্যমে)
মোড;
* স্থানীয় মোড: একটি প্রি-ডিফাইনড পরীক্ষা দ্রুত শুরু করা যায়, কয়েক ডজন পরীক্ষার স্পেসিফিকেশন সংরক্ষণ করা যেতে পারে;
* রিমোট মোড: সিস্টেমের সমস্ত অপারেশন, পরীক্ষার সংজ্ঞা এবং পরীক্ষার স্পেসিফিকেশনগুলি সংরক্ষণ করা সহ, পরীক্ষার নিয়ন্ত্রণ, পরীক্ষার ডেটা পর্যালোচনা এবং ডকুমেন্টেশন।
