ইলেক্ট্রোডায়নামিক্স সাইন এবং র্যান্ডম শক ভাইব্রেশন শেকার টেবিল উচ্চ ফ্রিকোয়েন্সি
পণ্যের বিবরণ
| সাইন ফোর্স: | 40000N | গতি: | 2.0 মি/সেকেন্ড |
|---|---|---|---|
| স্থানচ্যুতি: | 51 মিমি | ফ্রিকোয়েন্সি: | 3~2000HZ |
| লোড হচ্ছে: | 500 কেজি | ত্বরণ: | 100 গ্রাম |
| আর্মেচার: | 450 মিমি | পরীক্ষা: | সাইন এবং র্যান্ডম শক |
| কম্পনের দিক: | উল্লম্ব এবং অনুভূমিক | ||
| বিশেষভাবে তুলে ধরা |
সাইন শক ভাইব্রেশন শেকার টেবিল,র্যান্ডম শক ভাইব্রেশন শেকার টেবিল,ইলেক্ট্রোডাইনামিক শেকার 3HZ |
||
পণ্য বিবরণ
হাই ফ্রিকোয়েন্সি ভাইব্রেশন টেস্ট স্ট্যান্ড ES-30 (PDF) ডাউনলোড করুন

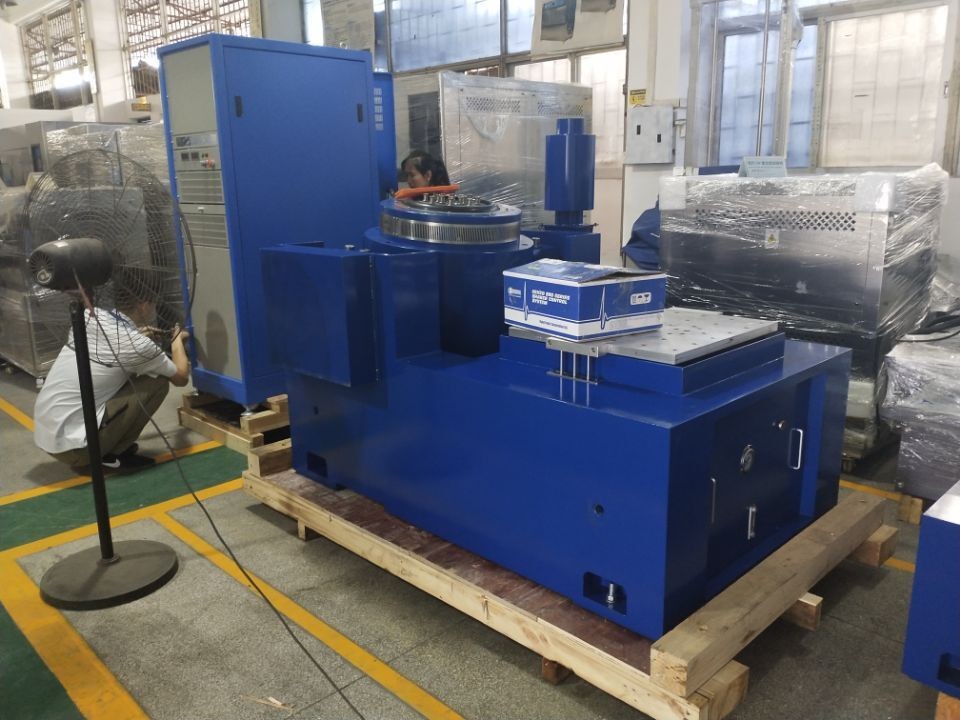

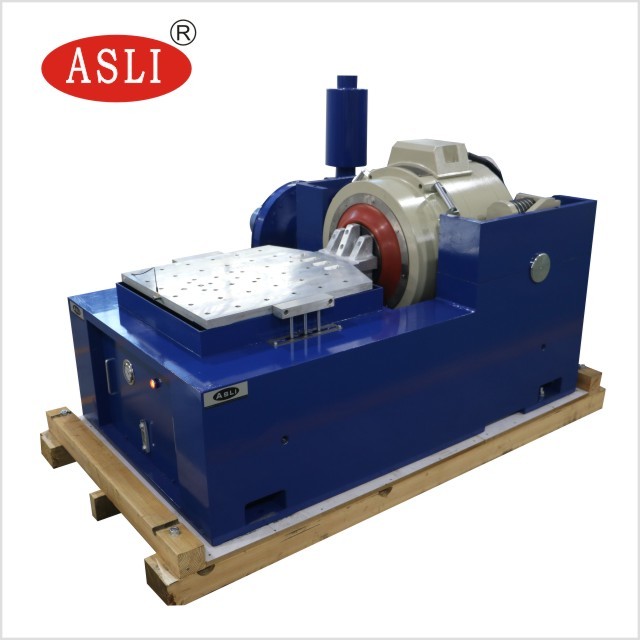

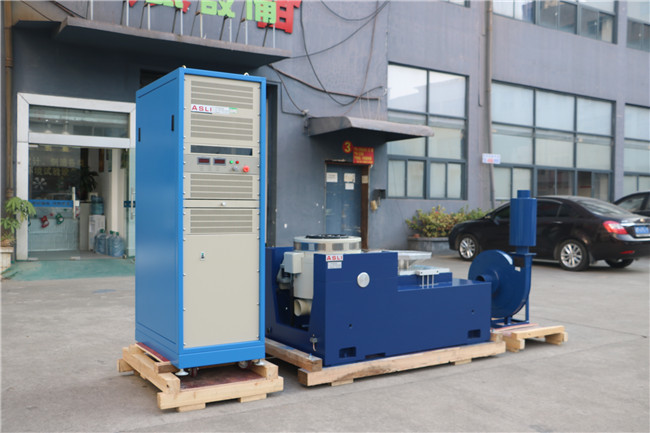

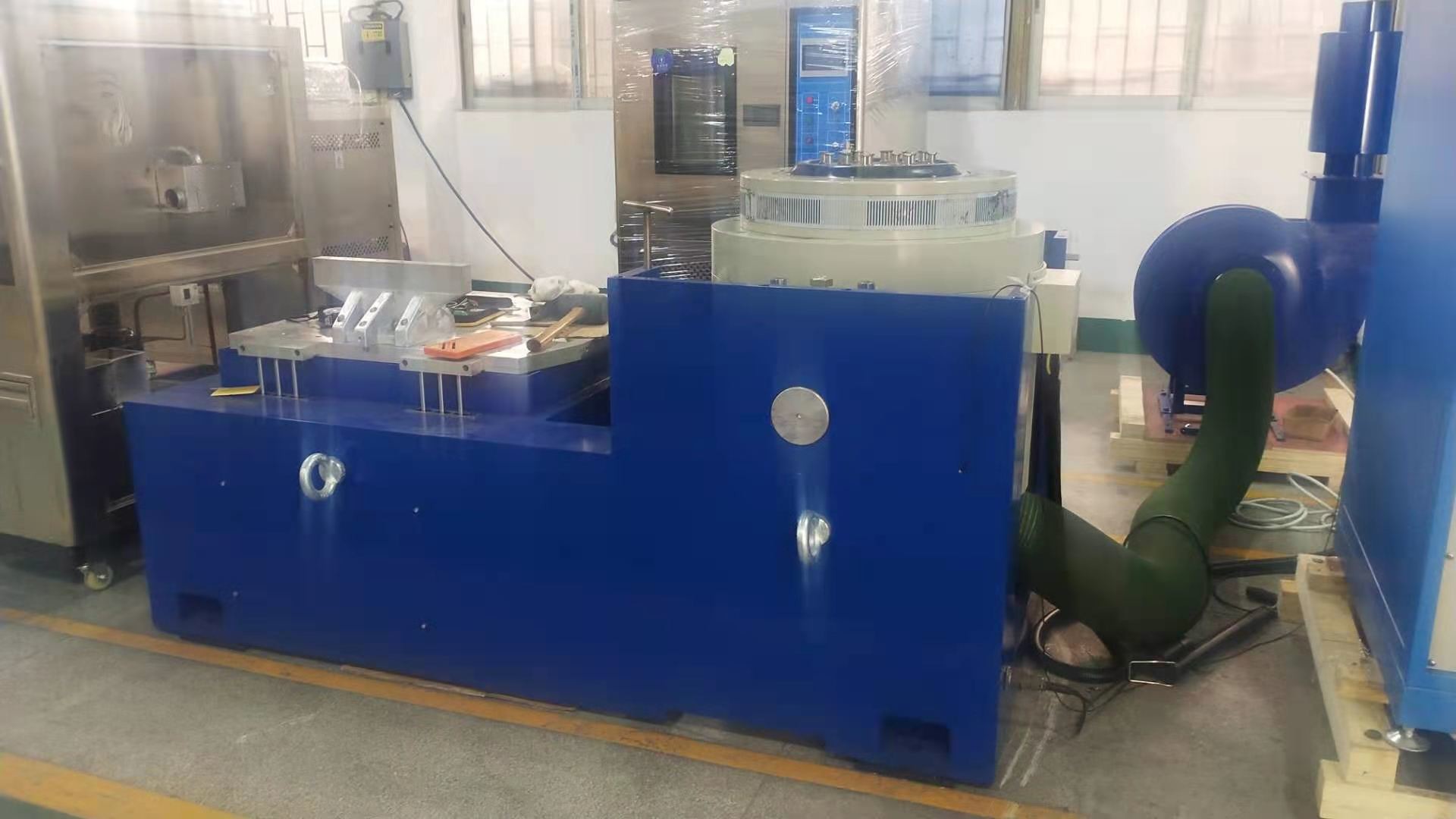

ইলেক্ট্রোডাইনামিক হাই ফ্রিকোয়েন্সি সাইন এবং র্যান্ডম শক ভাইব্রেশন শেকার টেবিল হল সেমিকন্ডাক্টর এবং ইলেকট্রনিক্স পরীক্ষার জন্য ডিজাইন করা একটি উচ্চ-ফ্রিকোয়েন্সি উল্লম্ব এবং অনুভূমিক ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন জেনারেটর। এটি পণ্যের এবং প্যাকেজের ডিজাইনের অনুরণন ফ্রিকোয়েন্সি মূল্যায়ন করতে এবং বিতরণ বা ব্যবহারের পরিবেশের সময় ঘটে যাওয়া র্যান্ডম ভাইব্রেশন অনুকরণ করতে ব্যবহৃত হয়। মেশিনটি পরিচালনা করা সহজ এবং সরকারি, শিল্প এবং কর্পোরেট স্পেসিফিকেশন অনুসারে বিস্তৃত পরিসরের ভাইব্রেশন পরীক্ষা সম্পাদন করতে পারে।
- পরীক্ষা চেম্বার এবং রেফ্রিজারেটিং সিস্টেমের একটি সম্মিলিত কাঠামো যা কমপ্যাক্ট এবং সুন্দর ডিজাইন boasting করে; স্বাধীন কনসোল।
- সুবিধাজনক অপারেশন; আসল রেফ্রিজারেটিং কম্প্রেসার ইউনিট এবং এর প্রধান আনুষাঙ্গিক বিদেশ থেকে আমদানি করা হয়েছে।
- আমদানি করা LCD কালার টাচ স্ক্রিন কন্ট্রোলার যা তাপমাত্রা এবং আর্দ্রতা প্রোগ্রামগুলির স্বয়ংক্রিয় নিয়ন্ত্রণ করতে সক্ষম।
- RS232 টেলিযোগাযোগ ইন্টারফেস দিয়ে সজ্জিত। গ্রাহকের অনন্য চাহিদা মেটাতে, ব্যবহারকারীরা ভাল শীতল কর্মক্ষমতা নিশ্চিত করতে বিভিন্ন মডেলের ভাইব্রেশন টেস্ট বেঞ্চ থেকে বেছে নিতে পারেন।
- তাপ এবং বায়ু সীল সিস্টেম; এই ভাইব্রেশন বেঞ্চটি যান্ত্রিক ভাইব্রেশন নির্ভরযোগ্যতা পরীক্ষা সরঞ্জাম এবং শক ভাইব্রেশন টেস্টিং হিসাবেও উল্লেখযোগ্য প্রভাব ফেলে।
| মডেল |
রেটেড সাইন ফোর্স (N) |
রেটেড র্যান্ডম ফোর্স (N) |
ফ্রিকোয়েন্সি রেঞ্জ (Hz) |
রেটেড অ্যাক্সিলারেশন (m/s²) |
রেটেড স্পিড (m/s) |
রেটেড ডিসপ্লেসমেন্ট (p-p) mm |
সর্বোচ্চ। লোডিং (Kg) |
মুভিং কয়েল (Kg) |
ডাইমেনশন মুভিং এর কয়েল (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- সু-পরিকল্পিত ডাইনামিক সার্কেল স্কেলেটন, উচ্চতর স্টেজ অ্যাক্সিয়াল রেজোন্যান্স ফ্রিকোয়েন্সি সহ।
- দ্বি-চৌম্বকীয় সার্কিট, কম চৌম্বকীয় ফ্লাক্স লিকেজ, কমপ্যাক্ট কাঠামো এবং যুক্তিসঙ্গত ডিজাইন।
- রকার রড রোলার বিয়ারিংগুলি সোজা এবং আমদানি-ভিত্তিক কম্পোজিট বডি স্টিকনেস ওরিয়েন্টেশন, এক্সেন্ট্রিক লোড ক্ষমতা সহ।
- হরমোন ব্যবহারের জন্য ট্রানিয়ন আইসোলেশন ফাউন্ডেশন, সুবিধাজনক মোবাইল ইনস্টলেশন সহ।
- উন্নত প্রযুক্তির মুভিং সিস্টেম ডাইনামিক সার্কেলের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
- নতুন ডাক্ট ডিজাইন শীতল প্রভাব উন্নত করে।
- বিয়ারিং ছোট বেলুনের স্ট্যাটিক স্টিকনেস এবং ডাইনামিক স্টিকনেস, ভাইব্রেশন টেবিলের বিয়ারিং ক্ষমতা বাড়ায় এবং লো-ফ্রিকোয়েন্সি পারফরম্যান্স উন্নত করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী:
প্রশ্ন ১: ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার কী?
উত্তর: একটি ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার হল একটি টেস্টিং সিস্টেম যা পরিবহন, অপারেশন বা পরিষেবার সময় পণ্যগুলি যে কম্পনের অবস্থার সম্মুখীন হতে পারে তা অনুকরণ করতে ব্যবহৃত হয়। এটি নির্ভরযোগ্যতা, স্থায়িত্ব এবং যোগ্যতা পরীক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়।
প্রশ্ন ২: কোন পণ্যগুলি পরীক্ষা করা যেতে পারে?
উত্তর: এটি ইলেকট্রনিক উপাদান, স্বয়ংচালিত যন্ত্রাংশ, ব্যাটারি, মহাকাশ উপাদান, বৈদ্যুতিক পণ্য, প্যাকেজিং, যোগাযোগ সরঞ্জাম এবং কম্পন পরীক্ষার প্রয়োজন এমন অন্যান্য পণ্যের জন্য ব্যবহার করা যেতে পারে।
প্রশ্ন ৩: শেকার কোন কম্পন পরীক্ষাগুলি সম্পাদন করতে পারে?
উত্তর: সিস্টেম কনফিগারেশনের উপর নির্ভর করে, এটি সাইন ভাইব্রেশন, র্যান্ডম ভাইব্রেশন, শক টেস্টিং, রেজোন্যান্স সার্চ, ফ্রিকোয়েন্সি সুইপ এবং অন্যান্য প্রোগ্রামযোগ্য ভাইব্রেশন পরীক্ষা সম্পাদন করতে পারে।
প্রশ্ন ৪: সর্বোচ্চ পরীক্ষার ফ্রিকোয়েন্সি কত?
উত্তর: সর্বোচ্চ ফ্রিকোয়েন্সি মডেল এবং কনফিগারেশনের উপর নির্ভর করে। বিভিন্ন ফ্রিকোয়েন্সি প্রয়োজনীয়তার জন্য বিভিন্ন শেকার মডেল উপলব্ধ। অনুগ্রহ করে আপনার প্রয়োজনীয় ফ্রিকোয়েন্সি রেঞ্জ প্রদান করুন যাতে আমরা একটি উপযুক্ত মডেল সুপারিশ করতে পারি।
প্রশ্ন ৫: আমি কীভাবে সঠিক শেকার মডেল নির্বাচন করব?
উত্তর: প্রধান কারণগুলি হল:
- সর্বোচ্চ নমুনা ওজন
- নমুনার মাত্রা
- প্রয়োজনীয় কম্পনের দিক
- ফ্রিকোয়েন্সি রেঞ্জ
- সর্বোচ্চ অ্যাক্সিলারেশন
- ডিসপ্লেসমেন্ট
- প্রয়োজনীয় কম্পন পরীক্ষা মান
এই প্যারামিটারগুলির উপর ভিত্তি করে, আমরা একটি উপযুক্ত শেকার সিস্টেম সুপারিশ করতে পারি।
প্রশ্ন ৬: শেকার কি উল্লম্ব এবং অনুভূমিক উভয় কম্পন সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। কনফিগারেশনের উপর নির্ভর করে, সিস্টেমটি একটি উল্লম্ব পরীক্ষা সেটআপ, অনুভূমিক পরীক্ষা সেটআপ, বা উভয় সহ সরবরাহ করা যেতে পারে।
প্রশ্ন ৭: এটি কি র্যান্ডম ভাইব্রেশন টেস্টিং সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। PSD-ভিত্তিক পরীক্ষা প্রোফাইল সহ র্যান্ডম ভাইব্রেশন টেস্টিংয়ের জন্য একটি উপযুক্ত ভাইব্রেশন কন্ট্রোলার কনফিগার করা যেতে পারে।
প্রশ্ন ৮: এটি কি শক টেস্টিং সম্পাদন করতে পারে?
উত্তর: হ্যাঁ, যদি নির্বাচিত শেকার সিস্টেমের প্রয়োজনীয় শক প্রোফাইলের জন্য পর্যাপ্ত ফোর্স, ডিসপ্লেসমেন্ট এবং অ্যাক্সিলারেশন ক্ষমতা থাকে।
একটি ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার উচ্চ-ফ্রিকোয়েন্সি ভাইব্রেশন টেস্টিংয়ের জন্য বেশ কয়েকটি সুবিধা প্রদান করে:
- প্রশস্ত ফ্রিকোয়েন্সি রেঞ্জ: লো-ফ্রিকোয়েন্সি এবং হাই-ফ্রিকোয়েন্সি উভয় ভাইব্রেশন পরীক্ষার জন্য উপযুক্ত, বিশেষ করে ইলেকট্রনিক এবং স্বয়ংচালিত উপাদানগুলির জন্য।
- উচ্চ নিয়ন্ত্রণ নির্ভুলতা: ফ্রিকোয়েন্সি, অ্যাক্সিলারেশন, ডিসপ্লেসমেন্ট, বেগ এবং পরীক্ষার সময়কাল নির্ভুলভাবে নিয়ন্ত্রণ করা যেতে পারে।
- দ্রুত প্রতিক্রিয়া: ইলেক্ট্রোডাইনামিক ড্রাইভ সিস্টেম নিয়ন্ত্রণ সংকেতগুলিতে দ্রুত সাড়া দেয়, যা সুইপ ভাইব্রেশন পরীক্ষার জন্য উপযুক্ত করে তোলে।
- স্থিতিশীল কম্পন আউটপুট: ক্লোজড-লুপ নিয়ন্ত্রণ পরীক্ষার সময় স্থিতিশীল কম্পন স্তর বজায় রাখতে সহায়তা করে।
- প্রোগ্রামযোগ্য টেস্টিং: ফ্রিকোয়েন্সি রেঞ্জ, সুইপ রেট, অ্যাক্সিলারেশন এবং চক্রের সংখ্যাগুলির মতো পরীক্ষার প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে প্রোগ্রাম করা যেতে পারে।
- উচ্চ-ফ্রিকোয়েন্সি টেস্টিংয়ের জন্য উপযুক্ত: বিশেষ করে PCB/PCBA, স্বয়ংচালিত ইলেকট্রনিক্স, সেন্সর, সংযোগকারী, ব্যাটারি এবং অন্যান্য ইলেকট্রনিক উপাদানগুলির জন্য উপযুক্ত।
- উচ্চ অটোমেশন: পরীক্ষার প্রোগ্রামগুলি সংরক্ষণ এবং স্বয়ংক্রিয়ভাবে কার্যকর করা যেতে পারে, পরীক্ষার দক্ষতা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে।
ইলেক্ট্রোডাইনামিক হাই ফ্রিকোয়েন্সি সাইন এবং র্যান্ডম শক ভাইব্রেশন শেকার টেবিল সম্পর্কে কোনো সন্দেহ বা প্রয়োজন হলে, আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।
পণ্যের হাইলাইটস
ইলেক্ট্রোডায়নামিক্স ভাইব্রেশন শেকার টেবিল সাইন, এলোমেলো এবং শক পরীক্ষার জন্য 40000N সাইন ফোর্স, 3-2000Hz ফ্রিকোয়েন্সি, 500kg লোড এবং 100g ত্বরণ প্রদান করে। উল্লম্ব/অনুভূমিক কম্পন, 450 মিমি আর্মেচার এবং টেকসই ডিজাইনের বৈশিষ্ট্য রয়েছে। কাস্টমাইজযোগ্য বিকল্পগুলির সাথে অর্ধপরিবাহী নির্ভরযোগ্যতা পরীক্ষার জন্য আদর্শ।
