কম্পন পরীক্ষা সরঞ্জাম ES-10.pdf

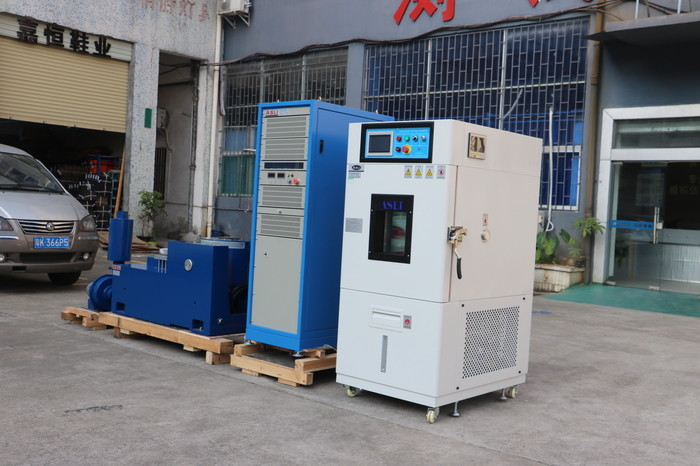

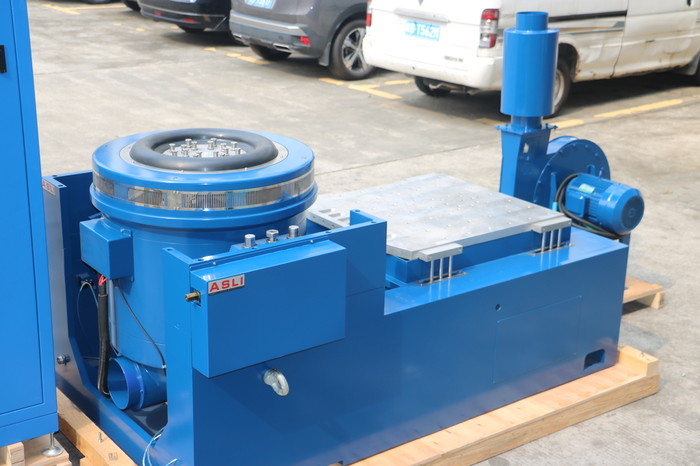

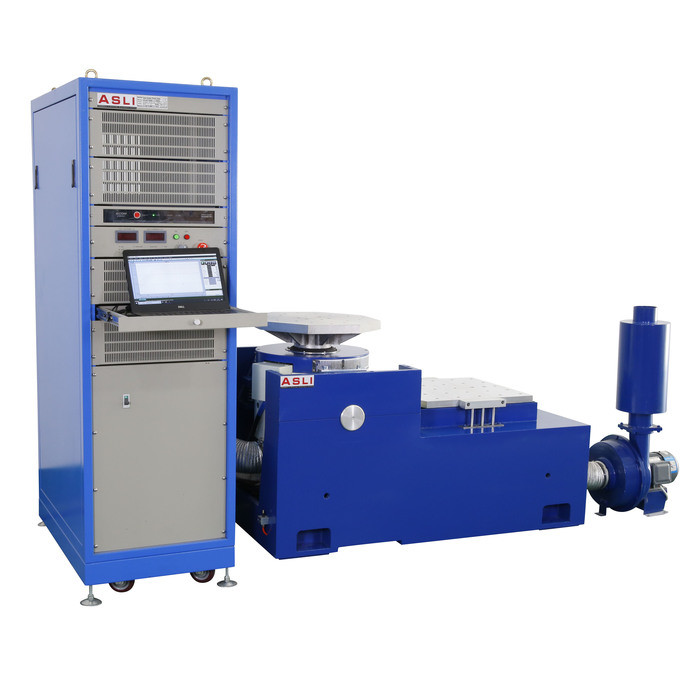

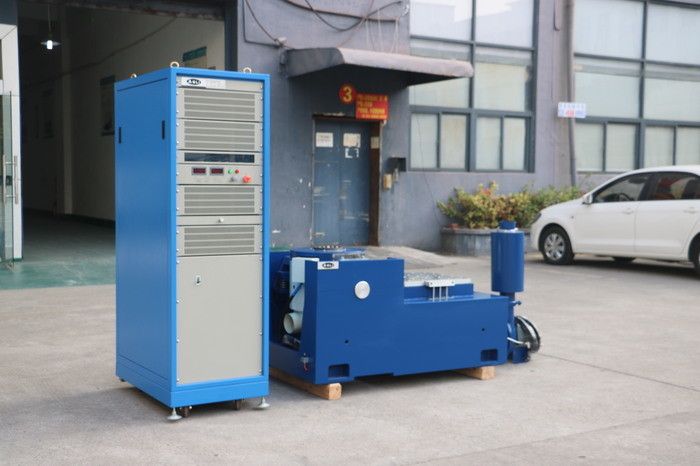

অটো শিল্পের জন্য ৩ অক্ষের ইলেক্ট্রোডাইনামিক উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষা টেবিল
প্রয়োগ
উচ্চ ফ্রিকোয়েন্সি কম্পন শেকার 'ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার', 'স্ব-উৎপন্ন কঙ্কাল অ্যাকশন সার্কেল', 'এয়ারবোর্ন সাপোর্ট' এবং 'রোলার বিয়ারিং এবং লিনিয়ার গাইডেন্স', 'ট্রানিয়ন আইসোলেশন' উন্নত আধুনিক প্রযুক্তি এবং বিশেষ প্রযুক্তি গ্রহণ করেছে, X, Y, Z তিন-অক্ষ সাইনুসয়েডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম কম্পন পরীক্ষা সম্পন্ন করতে পারে, যা ক্লাসিক্যাল (হাফ - সাইন) পালস এবং শক রেসপন্স স্পেকট্রাম পরীক্ষার জন্য সম্পন্ন করা যেতে পারে। এটি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম, যোগাযোগ, গৃহস্থালী সরঞ্জাম এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
(1) রেট করা বল: সাইন বল 10000N; র্যান্ডম বল 10000N; শক বল 20000N;
(2) ফ্রিকোয়েন্সি পরিসীমা: 3Hz থেকে 3000Hz, নির্দিষ্ট ফ্রিকোয়েন্সি, সুইপ ব্যাক এবং ফরোয়ার্ড, সাইন, র্যান্ডম, শক
(3) সুইপ-ফ্রিকোয়েন্সি মোড: লিনিয়ার, লগারিদমিক, সুইপ ব্যাক এবং ফরোয়ার্ড, নির্দিষ্ট ফ্রিকোয়েন্সি
(4) সুইপ-ফ্রিকোয়েন্সি বার: 1 থেকে 32767
(5) সুইপ-ফ্রিকোয়েন্সি সময়: নির্দিষ্ট ফ্রিকোয়েন্সি/একক 1-3600 মিনিট, সুইপ-ফ্রিকোয়েন্সি কার্ভগুলি প্রদর্শিত হতে পারে।
(6) সর্বোচ্চ ত্বরণ 1000m/s2 (লোড ছাড়া)
(7) সর্বোচ্চ গতি: 1.8/s
(8) সর্বোচ্চ সরণ: 51mmp-p (লোড ছাড়া), ডাবল পিক
(9) ইমপ্যাক্ট ডিসপ্লেসমেন্ট: 51mm
(10) চলমান কয়েলের ওজন: 14kg
(12) কম্পন তরঙ্গ: সাইন, র্যান্ডম, শক
(13) চলমান কয়েলের ব্যাস: Φ240 মিমি
(14) কম্পন সিস্টেমের মাত্রা: W1060xH750xD845mm
(15) কম্পন সিস্টেমের ওজন: 960KG
(16) 600mm*600mm উল্লম্ব এক্সপান্ডার এবং 600*600mm অনুভূমিক স্লিপ টেবিল
প্রযুক্তিগত পরামিতি:
| নাম | অটো শিল্পের জন্য ৩ অক্ষের ইলেক্ট্রোডাইনামিক উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষা টেবিল | ||||||||
| মডেল | রেট করা সাইন বল (N) | রেট করা র্যান্ডম বল (N) | ফ্রিকোয়েন্সি পরিসীমা (Hz) | রেট করা ত্বরণ (m/s2) | রেট করা গতি (m/s) | রেট করা সরণ (p-p) মিমি | সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল (কেজি) | চলমান কয়েলের মাত্রা (মিমি) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ডিজিটাল ভাইব্রেশন কন্ট্রোলার
ভাইব্রেশন কন্ট্রোলার আমাদের কোম্পানির সর্বশেষ ডিজাইন যা আন্তর্জাতিক উন্নত ডিস্ট্রিবিউটেড সিস্টেম আর্কিটেকচার গ্রহণ করেছে, এবং এর মূল হল TI কোম্পানির সর্বশেষ TMS320 সিরিজের 32-বিট ফ্লোটিং-পয়েন্ট হাই-স্পিড প্রসেসর। টেস্ট রিপোর্ট স্বয়ংক্রিয়ভাবে Word-এ তৈরি হয়। পরীক্ষার সময় বা পরে, টেস্ট রিপোর্ট সম্পাদনা করা যেতে পারে, এবং তারপর স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি তৈরি করা যেতে পারে।
(1) কম্পন জেনারেটর 1 সেট
(2) কম্পন কন্ট্রোলার 1 সেট
(3) যোগাযোগ সংযোগ চেম্বার 1 সেট
(4) DA-10 পাওয়ার এমপ্লিফায়ার 1 সেট
(5) এক্সাইটেশন পাওয়ার 1 পিসি
(7) ড্রাইভার সফটওয়্যার 1 সেট
(8) কুলিং সিস্টেম 1 সেট
(9) ইন্ডাস্ট্রিয়াল কম্পিউটার 1 সেট
(10) কালার প্রিন্টার 1 সেট (ঐচ্ছিক)
(11) অ্যাক্সিলারেশন সেন্সর (আউটপুট লাইন সহ) 1 পিসি
(12) ভাইব্রেশন ফিক্সচার 1 সেট (ঐচ্ছিক, পরীক্ষার নমুনার উপর নির্ভর করে)
যদি আপনার অটো শিল্পের জন্য ৩ অক্ষের ইলেক্ট্রোডাইনামিক উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষা টেবিল সম্পর্কে কোন সন্দেহ বা প্রয়োজন থাকে, তাহলে আপনার অনুসন্ধান পাঠাতে দ্বিধা করবেন না।
