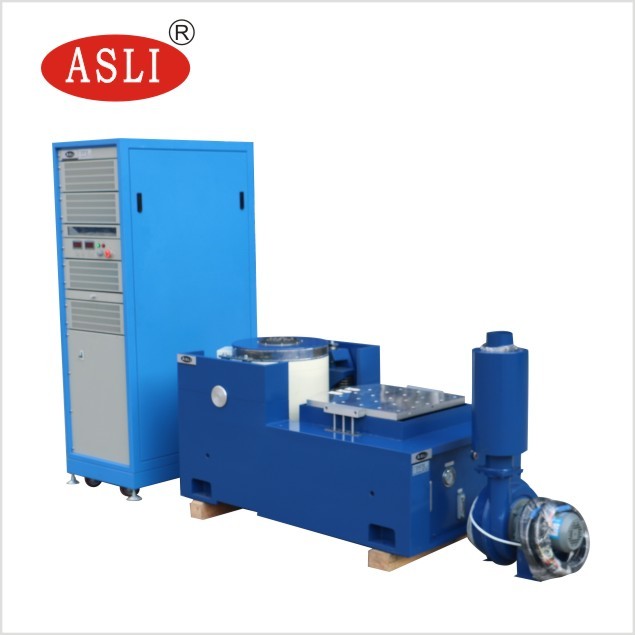

এয়ার কুলিং হাই ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক শেকার কম্পন টেস্টিং মেশিন দাম
প্রয়োগ
হাই ফ্রিকোয়েন্সি ভিব্রেশন শ্যাকার 'ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার', 'স্ব-উত্পাদিত স্কেলেট অ্যাকশন সার্কেল', 'এয়ারবোর্ন সাপোর্ট' এবং 'রোলার লেয়ার এবং লিনিয়ার গাইডিং' গ্রহণ করেছে,'ট্রুনিয়ন বিচ্ছিন্নতা' আধুনিক প্রযুক্তি এবং বিশেষ প্রযুক্তি, এক্স, ওয়াই, জেড তিন-অক্ষের সিনোসাইডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম কম্পন পরীক্ষায় সম্পন্ন করা যেতে পারে, যা ক্লাসিকাল (অর্ধ-সাইন) পালস এবং শক প্রতিক্রিয়া বর্ণালী পরীক্ষা দ্বারা সম্পন্ন করা হবে।এটি জাতীয় প্রতিরক্ষায় ব্যাপকভাবে ব্যবহৃত হয়।, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক যন্ত্রপাতি, যোগাযোগ, গৃহ সরঞ্জাম এবং অন্যান্য ক্ষেত্রে।
(১) নামমাত্র বলঃ সাইনস বল ১০০০০ এন; র্যান্ডম বল ১০০০ এন; শক বল ২০০০০ এন;
(2) ফ্রিকোয়েন্সি পরিসীমা:3Hz থেকে 3000Hz, স্থির ফ্রিকোয়েন্সি, এগিয়ে এবং পিছনে ঝাঁকুনি, সাইন, এলোমেলো, শক
(3) স্কেপ-ফ্রিকোয়েন্সি মোডঃ লিনিয়ার, লোগারিদমিক, পিছনে এবং এগিয়ে স্কেপ, স্থির ফ্রিকোয়েন্সি
(4) স্কেপ-ফ্রিকোয়েন্সি টাইমসঃ 1 থেকে 32767
(5) স্কেপ-ফ্রিকোয়েন্সি সময়ঃ স্থির ফ্রিকোয়েন্সি / একক 1-3600 মিনিট, স্কেপ-ফ্রিকোয়েন্সি কার্ভ প্রদর্শিত হতে পারে।
(6) সর্বোচ্চ ত্বরণ1000m/s2(বিহীন লোড)
(7) সর্বোচ্চ গতিঃ 1.8 / সেকেন্ড
(৮) সর্বাধিক স্থানচ্যুতিঃ ৫১ মিমিপিপি (অ-লোড), ডাবল পিক
৯) প্রভাব স্থানচ্যুতিঃ ৫১ মিমি
(১০) মুভিং কয়েল ওজনঃ ১৪ কেজি
(12) কম্পন তরঙ্গঃ সাইন, র্যান্ডম, শক
(১৩) মুভিং কয়েল ব্যাসার্ধঃ Φ২৪০ মিমি
(14) কম্পন সিস্টেমের মাত্রাঃ W1060xH750xD845mm
(15) কম্পন সিস্টেমের ওজনঃ 960 কেজি
(16) 600mm*600mm উল্লম্ব এক্সপ্যান্ডার এবং 600*600mm অনুভূমিক স্লিপ টেবিল
টেকনিক্যাল প্যারামিটারঃ
| নাম | অটো পার্টসের জন্য প্যাকিং কম্পন টেবিল/ কম্পন টেবিল পরীক্ষক | ||||||||
| মডেল | নামমাত্র সাইনস ফোর্স (এন) | নামমাত্র র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | নামমাত্র ত্বরণ (m/s2) | নামমাত্র গতি ((m/s) | নামমাত্র স্থানচ্যুতি (পি-পি) মিমি | সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল (কেজি) | মুভিং কয়েল এর মাত্রা (মিমি) |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) কম্পন জেনারেটর ১টি সেট
(2) কম্পন নিয়ন্ত্রক ১টি সেট
(3)যোগাযোগ সংযোগ চেম্বার 1 সেট
(4)DA-10 পাওয়ার এম্প্লিফায়ার 1 সেট
(5) উত্তেজনার ক্ষমতা ১ পিসি
(৭) ড্রাইভার সফটওয়্যার ১ টি সেট
(৮) শীতল সিস্টেম ১ টি সেট
(৯) ইন্ডাস্ট্রিয়াল কম্পিউটার ১টি সেট
(১০) রঙিন প্রিন্টার ১টি সেট ((ঐচ্ছিক)
(১১) ত্বরণ সেন্সর (আউটপুট লাইন সহ) ১ পিসি
(১২) কম্পন ফিক্সচার ১টি সেট (ঐচ্ছিক) পরীক্ষার নমুনা অনুযায়ী
ডিজিটাল কম্পন নিয়ন্ত্রক
কম্পন নিয়ন্ত্রক আমাদের কোম্পানীর সর্বশেষ নকশা
যা আন্তর্জাতিক উন্নত বিতরণ সিস্টেম গ্রহণ করে
আর্কিটেকচার, এবং তার কোর সর্বশেষ TMS320 সিরিজ
৩২-বিট ফ্লোটিং পয়েন্ট হাই-স্পিড প্রসেসর
পরীক্ষার রিপোর্ট স্বয়ংক্রিয়ভাবে
মাইক্রোসফট ওয়ার্ড। পরীক্ষার সময় বা পরে,
পরীক্ষার রিপোর্ট সম্পাদনা করা যেতে পারে, এবং তারপর উত্পন্ন
স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি।
এয়ার কুলিং হাই ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক শ্যাকার কম্পন টেস্টিং মেশিনের দাম সম্পর্কে কোন সন্দেহ বা প্রয়োজন হলে, দয়া করে আপনার তদন্ত পাঠাতে দ্বিধা করবেন না।
