উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষার স্ট্যান্ড ES-30.pdf

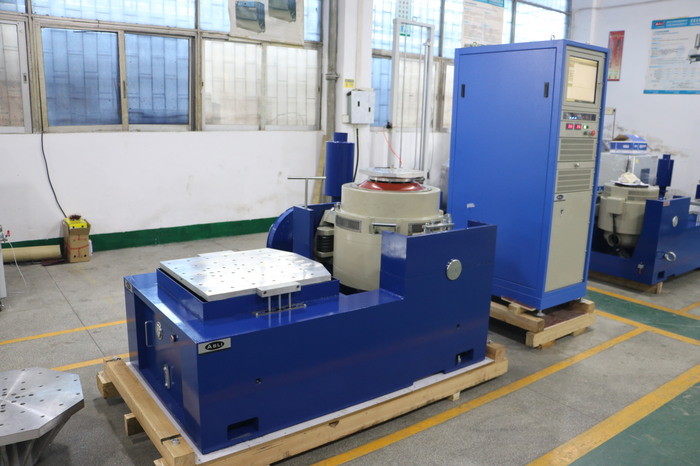

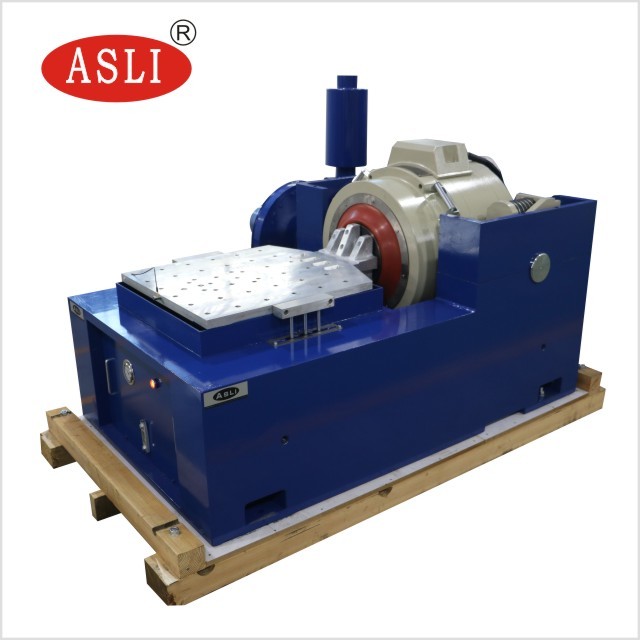

এমআইএল-এসটিডি ডিআইএন আইএসটিএ সহ 3000 কেজি.এফ ইলেক্ট্রোম্যাগনেটিক কম্পন টেস্টিং মেশিন
স্থানচ্যুতি কাস্টমাইজ করা যায়,

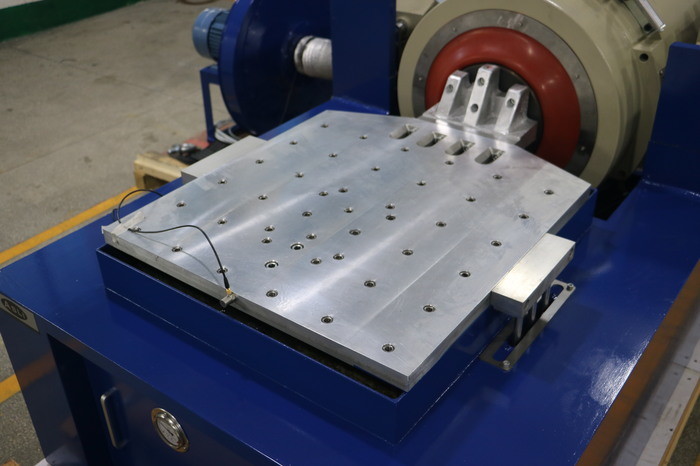

নমুনার আকার অনুযায়ী কম্পন টেবিলের আকার বেছে নেওয়া হয়,

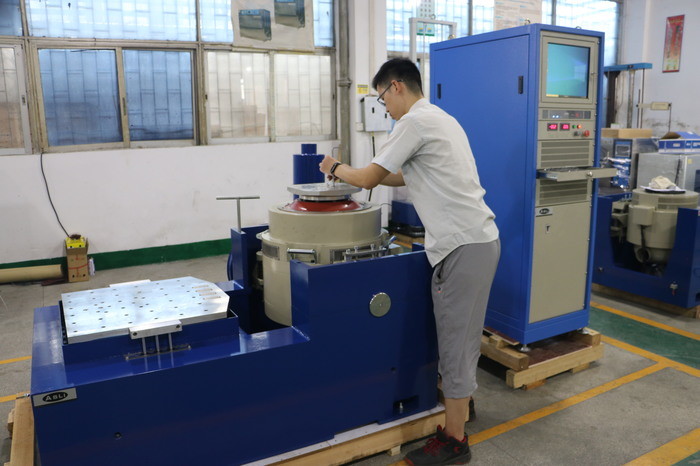

ল্যাবরেটরি, অটো পার্ট, এলইডি লাইটিং, ব্যাটারি, ক্যাবল, প্যাকেজিং...
টেকনিক্যাল প্যারামিটারঃ
| মডেল |
নামমাত্র সাইন শক্তি (এন) |
র্যান্ডম রেট শক্তি (এন) |
ঘনত্ব পরিসীমা (হার্টজ) |
নামমাত্র ত্বরণ (m/s)২) | নামমাত্র গতি ((m/s) |
নামমাত্র স্থানচ্যুতি (পি-পি) মিমি |
সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল ((কেজি) |

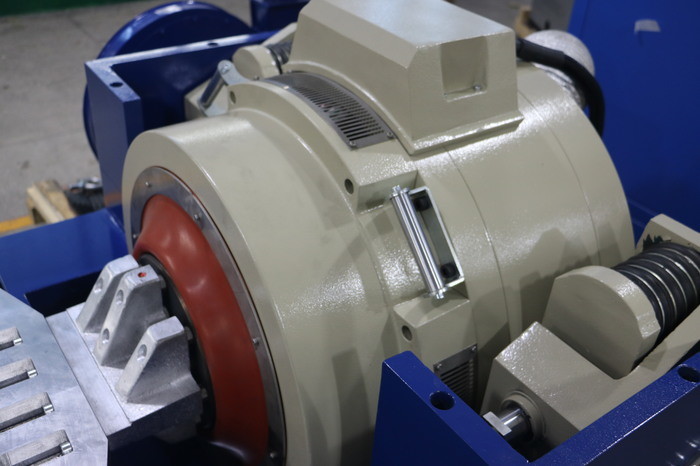

মাত্রা মুভিং কয়েল ((মিমি) |
| ES-3 | 3000 | 3000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩-৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ৩-২২০০ | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
ইলেকট্রোম্যাগনেটিক কম্পন পরীক্ষকের সর্বাধিক ত্বরণের মাত্রা সর্বোচ্চনিম্ন ফ্রিকোয়েন্সিতে, চলন্ত অংশের স্থানচ্যুতি এমনভাবে সীমাবদ্ধ করা হয় যেত্বরণ উচ্চ স্তরে পৌঁছাতে হবে না. চলন্ত উপাদান এর অনুরণন ফ্রিকোয়েন্সি উচ্চতর সেট করা হয়ফ্রিকোয়েন্সি রেঞ্জের উপরের সীমার চেয়ে বেশি।
কম্পন জেনারেটরের পারফরম্যান্স সর্বাধিক প্রদর্শিত চার্ট দ্বারা প্রতিফলিত হতে পারেবিভিন্ন ফ্রিকোয়েন্সিতে ত্বরণ। একটি লগ-লগ গ্রাফ ব্যবহার করে, স্থানচ্যুতি সীমাবদ্ধতাএটি 6 ডিবি/অক্টাভের ঢাল সহ একটি সোজা রেখা দ্বারা প্রকাশ করা যেতে পারে।
উল্লম্ব এক্সপ্যান্ডারের প্রযুক্তিগত পরামিতিঃ
| মডেল | ওজন (কেজি) | সর্বাধিক ফ্রিকোয়েন্সি (হার্জ) | বেঞ্চের আকার |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | ৩০০×৩০০ |
| VT0404 | 22 | 1500 | ৪০০×৪০০ |
| VT0505 | 30 | 500 | ৫০০×৫০০ |
| VT0606 | 58 | 350 | ৬০০×৬০০ |
| VT0808 | 140 | 350 | ৮০০×৮০০ |
| VTl010 | 180 | 350 | ১০০০×১০০০ |
| VT1212 | 250 | 350 | ১২০০ × ১২০০ |
| VT1212 (রাউন্ড বেঞ্চ) | 220 | 350 | Φ1200 |
এটি জলবায়ু চেম্বারের সাথেও ব্যবহার করা যেতে পারেঃ
আপনি যদি 3000kg.f ইলেক্ট্রোম্যাগনেটিক কম্পন টেস্টিং মেশিন সম্পর্কে আরও জানতে চান তবে দয়া করে আপনার অনুসন্ধান পাঠাতে দ্বিধা করবেন না, তারপরে আমরা আরও সহায়তা দিতে পারি।
