MIL-STD ISTA সহ 2700Hz 600kgf ইলেক্ট্রোডাইনামিক ভাইব্রেশন টেবিল পরীক্ষার সরঞ্জাম
Product Details
| vibration force: | 600kgf | Vibration direction: | Vertical & Horizontal |
|---|---|---|---|
| moving coil weight: | 6.5kg | displacement: | 25mm |
| max. acceleration: | 100g | application: | LED, auto parts, packaging |
| meet test standard: | MIL-STD ISTA | table size: | 800*800mm |
| বিশেষভাবে তুলে ধরা |
2700Hz ভাইব্রেশন টেবিল টেস্ট ইকুইপমেন্ট,600kgf ভাইব্রেশন টেবিল টেস্ট ইকুইপমেন্ট,SGS ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার |
||
Product Description
ES-6 কম্পন পরীক্ষার সরঞ্জাম.pdf
২৭০০ হার্জ ৬০০০ কেজিএফ ইলেক্ট্রোডাইনামিক ভিব্রেশন টেবিল টেস্ট সরঞ্জাম মিল-এসটিডি আইএসটিএ স্ট্যান্ডার্ড সহ
কম্পন শেকারের কাজ করার নীতি
ইলেকট্রোম্যাগনেটিক কম্পন শেকারের কাজ করার নীতি একটি লাউডস্পিকারের অনুরূপ যেখানে বৈদ্যুতিককন্ডাক্টর চৌম্বকীয় ক্ষেত্রের মধ্যে ইলেক্ট্রোম্যাগনেটিক শক্তির কর্ম দ্বারা সরানো হয়।চলন্ত অংশ ড্রাইভিং বর্তমান এবং চৌম্বকীয় প্রবাহের মধ্যে ভারসাম্য দ্বারা উত্পন্ন হয়।ড্রাইভিং বর্তমান নিয়ন্ত্রণ, এক কম্পন জেনারেটর নিয়ন্ত্রণ করতে পারেন।
ইলেকট্রোম্যাগনেটিক কম্পন উত্তেজক এর সর্বাধিক ত্বরণ স্তর সর্বোচ্চ দ্বারা নির্ধারিত হয়নিম্ন ফ্রিকোয়েন্সিতে, চলন্ত অংশের স্থানচ্যুতি এমনভাবে সীমাবদ্ধ করা হয় যেত্বরণ উচ্চ স্তরে পৌঁছাতে হবে না. চলন্ত উপাদান এর অনুরণন ফ্রিকোয়েন্সি উচ্চতর সেট করা হয়ফ্রিকোয়েন্সি রেঞ্জের উপরের সীমার চেয়ে বেশি।
কম্পন জেনারেটরের পারফরম্যান্স সর্বাধিক প্রদর্শিত চার্ট দ্বারা প্রতিফলিত হতে পারেবিভিন্ন ফ্রিকোয়েন্সিতে ত্বরণ। একটি লগ-লগ গ্রাফ ব্যবহার করে, স্থানচ্যুতি সীমাবদ্ধতাএটি 6 ডিবি/অক্টাভের ঢাল সহ একটি সোজা রেখা দ্বারা প্রকাশ করা যেতে পারে।
টেকনিক্যাল প্যারামিটারঃ
| মডেল |
নামমাত্র সাইন শক্তি (এন) |
র্যান্ডম রেট শক্তি (এন) |
ঘনত্ব পরিসীমা (হার্টজ) |
নামমাত্র ত্বরণ (m/s)২) | নামমাত্র গতি ((m/s) |
নামমাত্র স্থানচ্যুতি (পি-পি) মিমি |
সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল ((কেজি) |
মাত্রা মুভিং কয়েল ((মিমি) |
| ES-3 | 3000 | 3000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩-৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
বৈশিষ্ট্যঃ
1. শক্ত সাসপেনশন সিস্টেম এবং লিনিয়ার মোশন গাইডিং, শক্তিশালী বহন ক্ষমতা, ভাল গাইডিং ফাংশন, উচ্চ স্থিতিশীলতা।
2. লোড সেন্টার এয়ারব্যাগ উচ্চ স্ট্যাটিক শক্ততা এবং কম গতিশীল শক্ততা, শক্তিশালী বহন ক্ষমতা, ব্যাপকতা পরিবর্তনের উপর নিখুঁত কর্মক্ষমতা।
3উচ্চ দক্ষতা ডি শ্রেণীর পাওয়ার সুইচিং, 3-সিগমা পিক বর্তমান, কম শক্তি খরচ এবং সর্বনিম্ন হারমোনিক বিকৃতি।
4. দ্রুত স্ব-নির্ণয় নিরাপত্তা interlock সঙ্গে, উচ্চ নিরাপত্তা নির্ভরযোগ্যতা.
5. এয়ারব্যাগ কম্পন প্ল্যাটফর্মের জন্য শক বিচ্ছিন্ন ডিভাইস অতিরিক্ত ভিত্তি প্রয়োজন ছাড়া, কম্পন তরঙ্গ নিখুঁত পুনরুত্পাদন এবং কম্পন transmittance হ্রাস।
6বিভিন্ন অ্যাপ্লিকেশনের জন্য অনুভূমিক এবং উল্লম্ব সম্প্রসারণ প্ল্যাটফর্ম।
7সহজ কন্ট্রোলার অপারেশন.
হরিজোন্টাল এক্সপ্যান্ডারের প্রযুক্তিগত পরামিতিঃ
| মডেল | বেঞ্চের আকার (মিমি) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | চলমান অংশের ওজন (কেজি) |
| LT0303 | ৩০০×৩০০×২২ ৩০০×৩০০×২৬ ৩০০×৩০০×৩০ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
6.6 7.8 9.0 |
| LT0404 | ৪০০×৪০০×২২ ৪০০×৪০০×২৬ ৪০০×৪০০×৩০ |
৫-১০০০ ৫-১৪০০ ৫-২০০০ |
11.2 13.2 16.0 |
| LT0505 | ৫০০×৫০০×২৫ ৫০০×৫০০×৩০ ৫০০×৫০০×৩৫ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
19.3 23.1 27.0 |
| LT0606 | ৬০০×৬০০×২৫ ৬০০×৬০০×৩০ ৬০০×৬০০×৪০ |
৫-১০০০ ৫-১২০০ ৫-২০০০ |
27.5 33.0 45 |

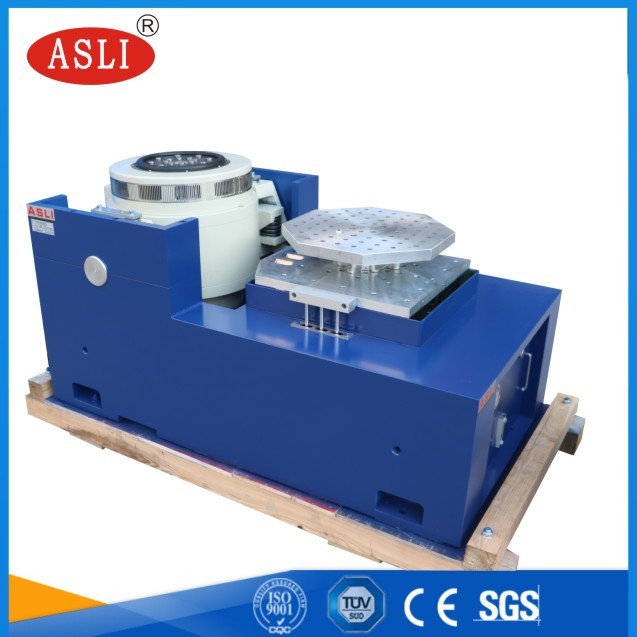

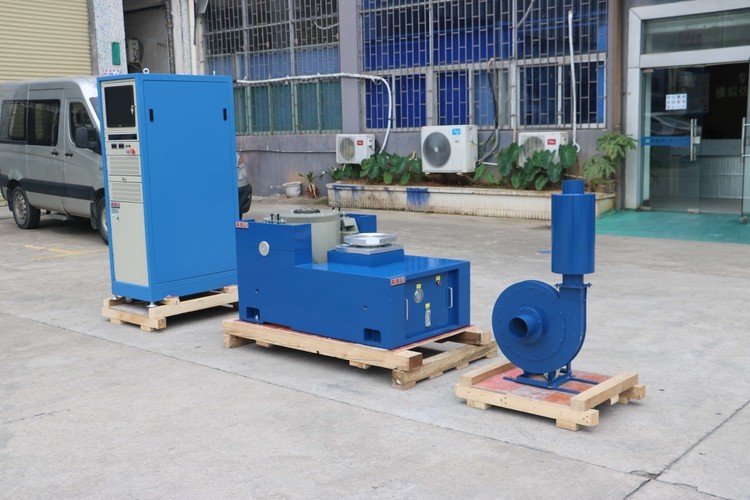

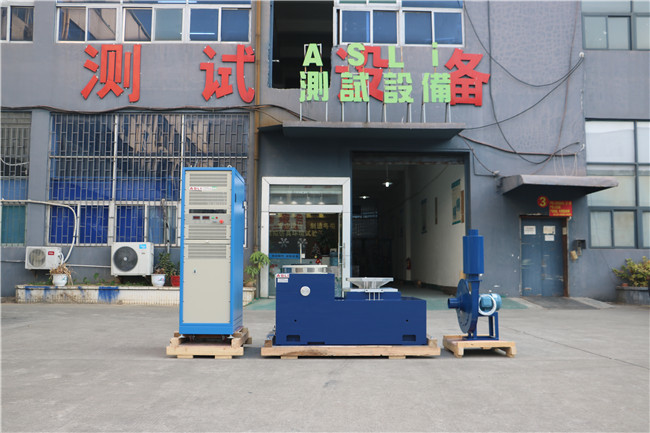

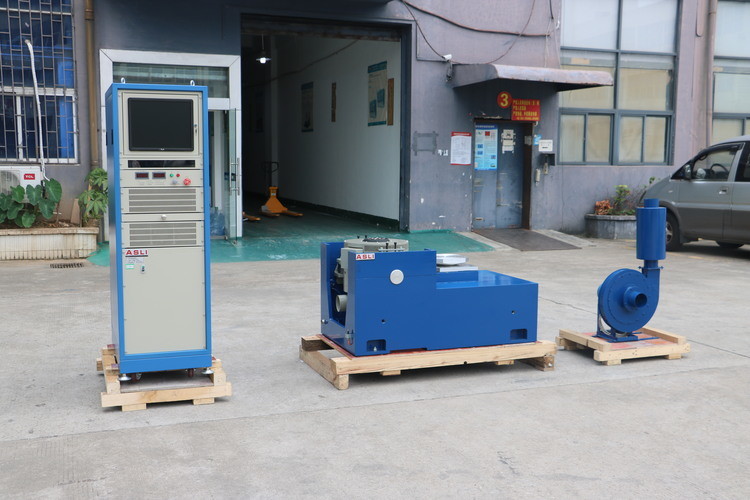

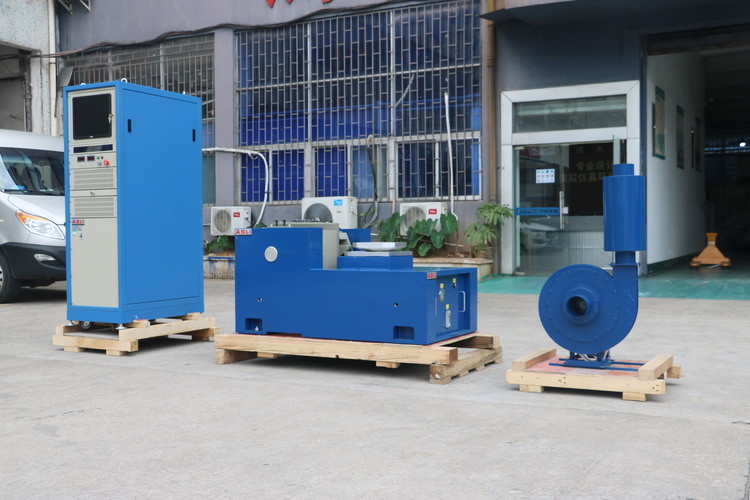

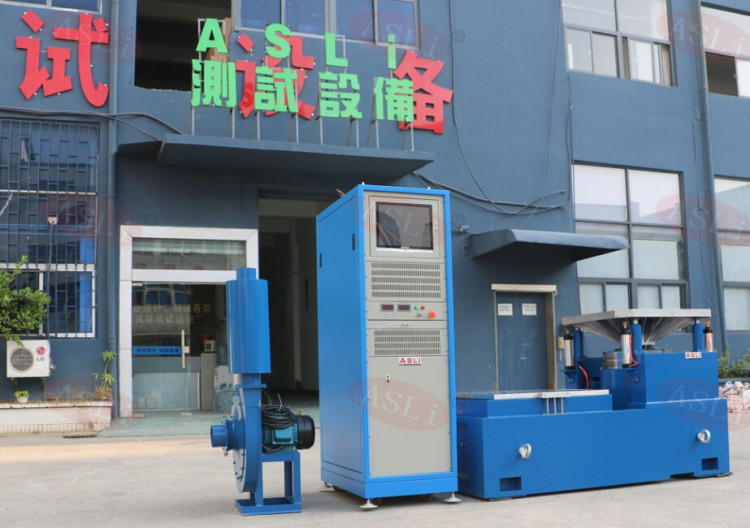

রেফারেন্সের জন্য ছবিঃ
সংশ্লিষ্ট পণ্য:
যদি আপনার 2700Hz 6000kgf ইলেক্ট্রোডাইনামিক কম্পন টেবিল টেস্ট সরঞ্জাম সঙ্গে MIL-STD ISTA স্ট্যান্ডার্ড সম্পর্কে কোন আপেক্ষিক প্রশ্ন থাকে, আমাদের সাথে যোগাযোগ করুন মুক্ত মনে করুন
