গাড়ির যন্ত্রাংশের জন্য 1000kg.F উল্লম্ব এবং অনুভূমিক কম্পন টেবিল পরীক্ষার সরঞ্জাম
Product Details
| সাইন ফোর্স: | 6000N | গতি: | 1.8m/s |
|---|---|---|---|
| স্থানচ্যুতি: | ২৫ মিমি | ঘনত্ব: | 3~3500HZ |
| লোডিং: | 180 কেজি | ত্বরণ: | ১০০ গ্রাম |
| আর্মেচার: | 450 মিমি | টেবিলের আকার: | 500x500 মিমি |
| বিশেষভাবে তুলে ধরা |
1000kg.F ভাইব্রেশন টেবিল টেস্টিং ইকুইপমেন্ট,ইলেক্ট্রোডাইনামিক ভাইব্রেশন টেবিল টেস্টিং ইকুইপমেন্ট,1.8মি/সে কম্পন টেস্টিং ইকুইপমেন্ট |
||
Product Description

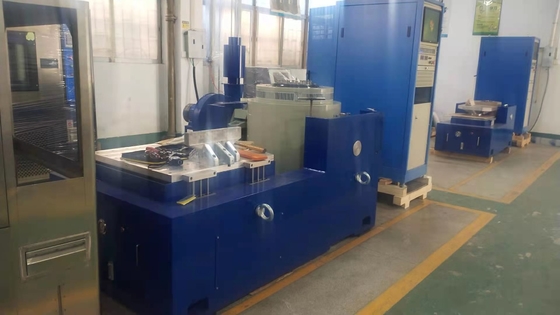

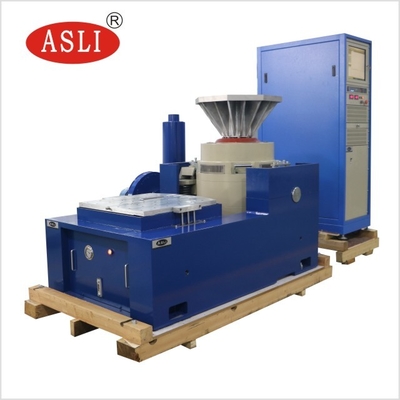

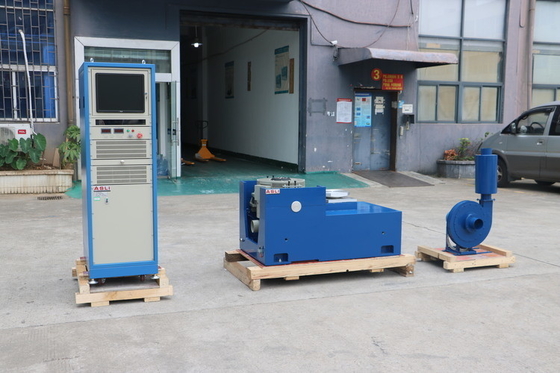

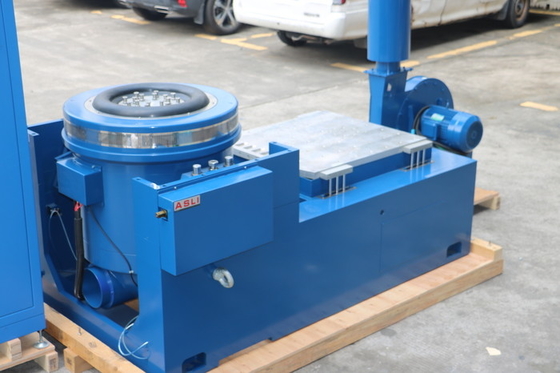

এই 1000 কেজি.এফ উল্লম্ব এবং অনুভূমিক কম্পন টেবিল টেস্টিং সরঞ্জাম একটি ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার সিস্টেম যা র্যান্ডম, সাইন এবং শক পরীক্ষার জন্য ডিজাইন করা হয়েছে। এটি প্রতিরক্ষা, বিমান চলাচল, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, স্বয়ংচালিত এবং গৃহস্থালী সরঞ্জাম শিল্প জুড়ে ব্যাপকভাবে ব্যবহৃত হয়।
এই সরঞ্জামটি প্রাথমিক ত্রুটি সনাক্তকরণ, প্রকৃত কাজের অবস্থার সিমুলেশন এবং কাঠামোগত শক্তি পরীক্ষার জন্য প্রকৌশলী করা হয়েছে। এর বিস্তৃত প্রয়োগ পরিসীমা এবং নির্ভরযোগ্য পরীক্ষার ফলাফল এটিকে গুণমান নিশ্চিতকরণ এবং পণ্য বৈধতার জন্য একটি অপরিহার্য সরঞ্জাম করে তোলে।
সিস্টেমটি সাইন ওয়েভ, এফএম, সুইপ, প্রোগ্রামযোগ্য, ফ্রিকোয়েন্সি মাল্টিপ্লায়ার, লগারিদম, সর্বোচ্চ ত্বরণ, অ্যামপ্লিচিউড মডুলেশন এবং সময় নিয়ন্ত্রণ ফাংশন সমর্থন করে। এটি সাধারণ স্থির ত্বরণ এবং স্থির অ্যামপ্লিচিউড মোড সহ সম্পূর্ণ কম্পিউটার নিয়ন্ত্রণ সরবরাহ করে। প্রতিটি ইউনিট স্থিতিশীল কর্মক্ষমতা এবং নির্ভরযোগ্য গুণমান নিশ্চিত করে, একটানা ৩ মাস ত্রুটিমুক্ত অপারেশন করে।
| আইটেম | বিবরণ |
|---|---|
| সাইন ফোর্স | 10000N |
| শক ফোর্স | 20000KN |
| ফ্রিকোয়েন্সি রেঞ্জ | 5~3000 Hz |
| ডিসপ্লেসমেন্ট | 51 মিমি |
| সর্বোচ্চ গতি | 1.8 মি/সে |
| সর্বোচ্চ ত্বরণ | 981 মি/সে² (লোডিং ছাড়া) |
| আর্মেচার ব্যাস | 200 মিমি |
| অনুমোদিত লোড টর্ক | >300 N•m |
| কার্যকরী আর্মেচার ভর | 6 কেজি |
| সর্বোচ্চ লোড ক্ষমতা | 100 কেজি |
| চৌম্বকীয় লিকেজ | ≤1 mT |
| অক্ষীয় কম্পন বিচ্ছিন্নকরণ ফ্রিকোয়েন্সি | <3 Hz |
| লোড সংযুক্তি | 16 স্টেইনলেস স্টিল M8 সন্নিবেশ |
| মাত্রা (দৈর্ঘ্য×প্রস্থ×উচ্চতা) | 850 × 665 × 760 মিমি |
| আনুমানিক ওজন | 990 কেজি |
নিম্নলিখিত টেবিলটি স্বয়ংচালিত ব্যাটারি EN50604 / IEC62133 / UN38.3 ভাইব্রেশন টেস্ট বেঞ্চের জন্য উপলব্ধ মডেলগুলি রূপরেখা দেয়, যা পরীক্ষাগার পরীক্ষার জন্য উপযুক্ত।
| মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড অ্যাক্সিলারেশন (মি/সে²) | রেটেড স্পিড (মি/সে) | রেটেড ডিসপ্লেসমেন্ট (p-p) মিমি | সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েলের মাত্রা (মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- উচ্চতর পর্যায় অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সহ সু-নকশা করা ডায়নামিক সার্কেল কঙ্কাল।
- দ্বৈত-চৌম্বকীয় সার্কিট ডিজাইন কম চৌম্বকীয় ফ্লাক্স লিকেজ, কমপ্যাক্ট কাঠামো এবং যুক্তিসঙ্গত বিন্যাস নিশ্চিত করে।
- রকার রড রোলার বিয়ারিংগুলি চমৎকার এক্সেন্ট্রিক লোড ক্ষমতা সহ সোজা এবং আমদানি-ভিত্তিক কম্পোজিট বডি স্টিফনেস ওরিয়েন্টেশন সহ।
- ট্রানিয়ন আইসোলেশন ফাউন্ডেশন হরমোন ব্যবহারের জন্য নিবেদিত, সুবিধাজনক মোবাইল ইনস্টলেশন সরবরাহ করে।
- মুভিং সিস্টেমে উন্নত প্রযুক্তি ডায়নামিক সার্কেলের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
- নতুন ডাক্ট ডিজাইন শীতল প্রভাব বাড়ায়।
- বিয়ারিং ছোট বেলুনের স্ট্যাটিক স্টিফনেস এবং ডায়নামিক স্টিফনেস কম্পন টেবিলের বিয়ারিং ক্ষমতা বাড়ায় এবং কম-ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত করে।
Product Highlights
গাড়ির যন্ত্রাংশ পরীক্ষার জন্য 1000kg.f উল্লম্ব/অনুভূমিক কম্পন টেবিল। সাইন ফোর্স 6000N, ফ্রিকোয়েন্সি 3~3500Hz, গতি 1.8m/s, লোড 180kg। টেকসই, দক্ষ, নির্ভরযোগ্য। মোটরগাড়ি, মহাকাশ, ইলেকট্রনিক্সের জন্য আদর্শ। কাস্টম বিকল্প উপলব্ধ.
