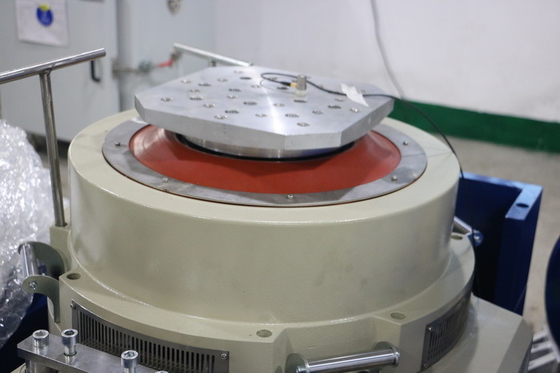

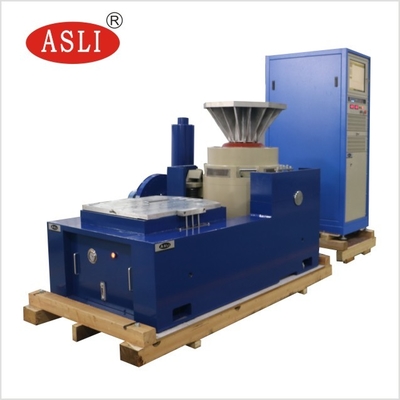

RTCA DO-160F এবং IEC/EN/AS সহ উল্লম্ব এবং অনুভূমিক কম্পন শেকার টেবিল
র্যান্ডম এবং সাইন টেস্টের মধ্যে পার্থক্য কি?
সিনোসাইডাল কম্পন পরীক্ষা এলোমেলো পরীক্ষার মত সহায়ক নয়, কারণ একটি সিনোস টেস্ট এক সময়ে একটি একক ফ্রিকোয়েন্সিতে ফোকাস করে। অন্যদিকে, একটি এলোমেলো কম্পন পরীক্ষা,যেকোনো সময়ে একটি নির্দিষ্ট বর্ণালীতে সব ফ্রিকোয়েন্সিকে উত্তেজিত করেটাস্টিনের বর্ণনাটি বিবেচনা করুন র্যান্ডম কম্পন আমি শুনেছি মানুষ একটি অবিচ্ছিন্ন বর্ণালী বর্ণনা করে, 10-2000Hz, যেমন 1990 সাইনস তরঙ্গ 1Hz দূরে। না, এটি কাছাকাছি কিন্তু সম্পূর্ণ সঠিক নয়।সাইনস তরঙ্গের স্থির ব্যাপ্তি এবং ফেজ থাকে, চক্রের পর চক্র. অনুমান করুন যে সেখানে 1990 ছিল. সমষ্টির এলোমেলো হবে? না. সমষ্টির এলোমেলো হতে, ব্যাপ্তি এবং প্রতিটি টুকরা শুরু পর্যায়ে এলোমেলোভাবে পরিবর্তিত হতে হবে,অপ্রত্যাশিতভাবে. অনির্দেশ্য বৈচিত্র্য আমরা যা বলতে চাচ্ছি তা হ'ল এলোমেলো। বিস্তৃত বর্ণালী এলোমেলো কম্পনে সিনোসয়েড নয় বরং কম্পনের ধারাবাহিকতা রয়েছে।

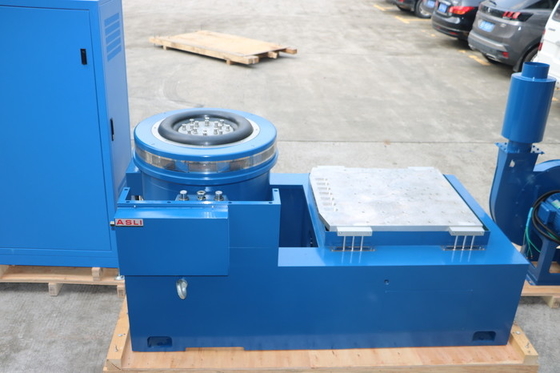

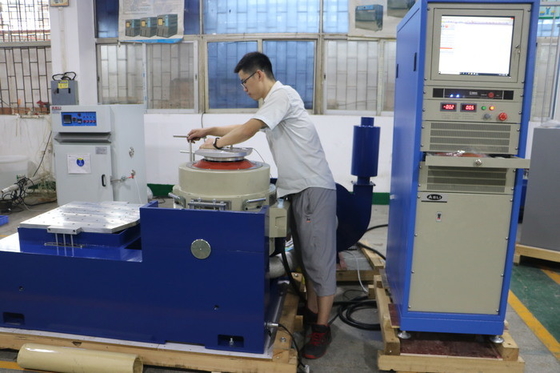

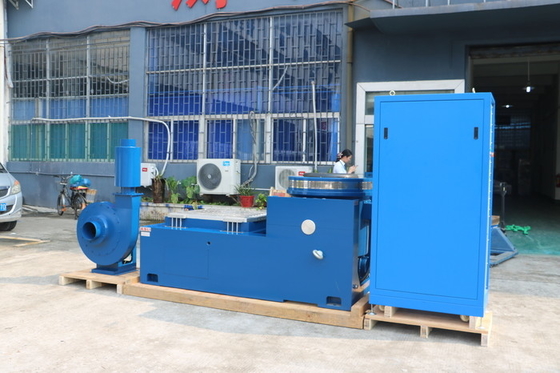

পরীক্ষার সিস্টেমের গঠন
1. এক টুকরা অনুভূমিক কম্পন জেনারেটর
2. উল্লম্ব সম্প্রসারণ টেবিল
3. মফলার সহ শীতল বায়ুচলাচলকারী
4. ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার
5মাল্টি-ফাংশন কম্পন নিয়ন্ত্রণ পরিমাপ যন্ত্র।
স্পেসিফিকেশন
| নাম | অটোমোবাইল ব্যাটারি EN50604 IEC62133 UN38.3 ল্যাবরেটরি পরীক্ষার জন্য কম্পন পরীক্ষার বেঞ্চ | ||||||||
| মডেল | নামমাত্র সাইনস ফোর্স (এন) | নামমাত্র র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | নামমাত্র ত্বরণ (m/s2) | নামমাত্র গতি ((m/s) | নামমাত্র স্থানচ্যুতি (পি-পি) মিমি | সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল (কেজি) | মুভিং কয়েল এর মাত্রা (মিমি) |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
