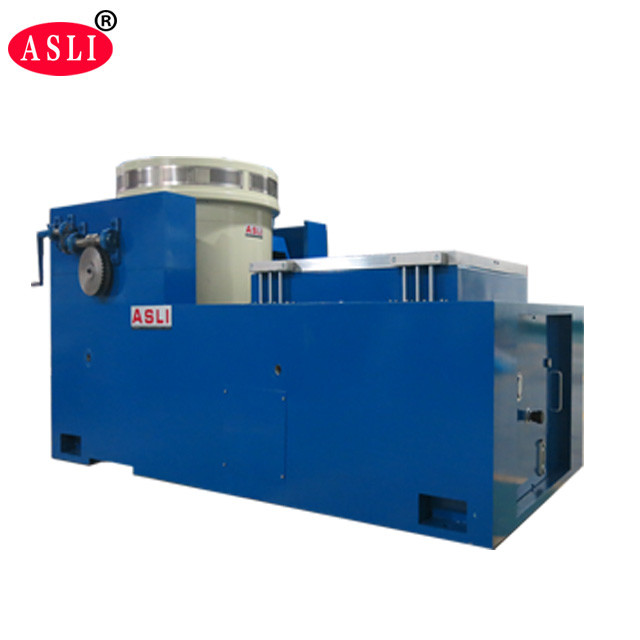

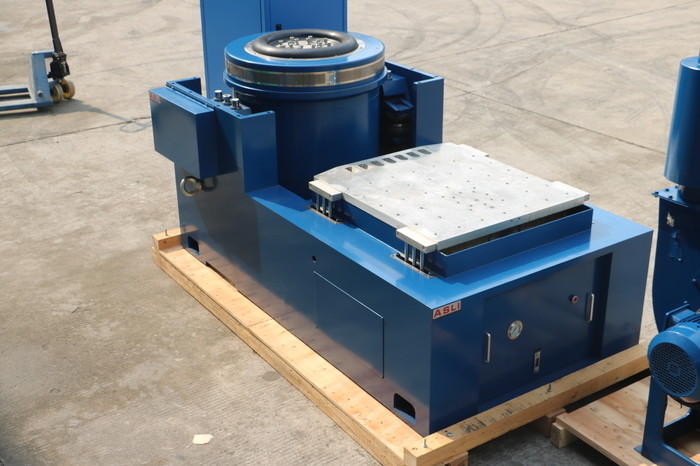

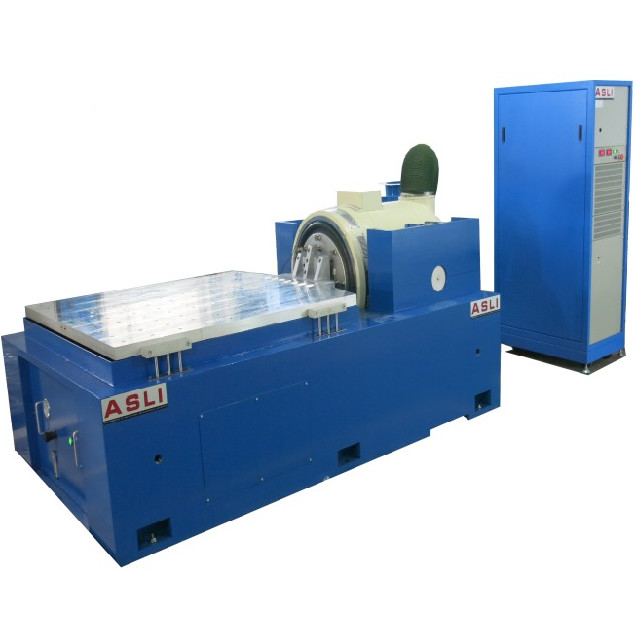

3 অক্ষের যান্ত্রিক শেকার টেবিল ভাইব্রেশন শেকার টেবিল মেশিন ইলেক্ট্রোডাইনামিক্স ভাইব্রেশন টেস্টার
3 অক্ষের যান্ত্রিক শেকার টেবিল ভাইব্রেশন শেকার টেবিল মেশিন ইলেক্ট্রোডাইনামিক্স ভাইব্রেশন টেস্টার অ্যাপ্লিকেশন
উচ্চ ফ্রিকোয়েন্সি ভাইব্রেশন শেকার 'ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার', 'স্ব-উত্পাদিত কঙ্কাল অ্যাকশন সার্কেল', 'এয়ারবোর্ন সাপোর্ট' এবং 'রোলার বিয়ারিং এবং লিনিয়ার গাইডেন্স', 'ট্রুনিয়ন আইসোলেশন' উন্নত আধুনিক প্রযুক্তি এবং বিশেষ প্রযুক্তি গ্রহণ করেছে, যা X, Y, Z তিনটি অক্ষের সাইনোসয়েডাল ভাইব্রেশন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম ভাইব্রেশন পরীক্ষায় সম্পন্ন করা যেতে পারে, ক্লাসিক্যাল (হাফ - সাইন) পালস এবং শক রেসপন্স স্পেকট্রাম পরীক্ষা দ্বারা সম্পন্ন করা হবে। এটি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান চলাচল, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম, যোগাযোগ, হোম অ্যাপ্লায়েন্স এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
(1) রেটেড ফোর্স: সাইন ফোর্স 6000N; র্যান্ডম ফোর্স 6000N; শক ফোর্স 12000N;
(2) ফ্রিকোয়েন্সি রেঞ্জ: 5Hz থেকে 3500Hz, নির্দিষ্ট ফ্রিকোয়েন্সি, সামনে এবং পিছনে সুইপ করুন, সাইন, র্যান্ডম, শক
(3) সুইপ-ফ্রিকোয়েন্সি মোড: লিনিয়ার, লগারিদমিক, সামনে এবং পিছনে সুইপ করুন, নির্দিষ্ট ফ্রিকোয়েন্সি
(4) সুইপ-ফ্রিকোয়েন্সি টাইমস: 1 থেকে 32767
(5) সুইপ-ফ্রিকোয়েন্সি সময়: নির্দিষ্ট ফ্রিকোয়েন্সি/একক 1-3600 মিনিট, সুইপ-ফ্রিকোয়েন্সি বক্ররেখা প্রদর্শন করা যেতে পারে।
(6) সর্বোচ্চ ত্বরণ 1000m/s2 (লোড ছাড়া)
(7) সর্বোচ্চ লোড 180Kg
(8) সর্বোচ্চ স্থানচ্যুতি: 25mm p-p (লোড ছাড়া), ডাবল পিক
(9) প্রভাব স্থানচ্যুতি: 25 মিমি
(10) মুভিং কয়েলের ওজন: 6.5 কেজি
(11) কম্পনের দিক: উল্লম্ব
(12 )ভাইব্রেশন ওয়েভ: সাইন, র্যান্ডম, শক
(13) মুভিং কয়েলের ব্যাস: Φ230 মিমি
(14) ভাইব্রেশন সিস্টেমের মাত্রা(মিমি): W850xH750xD550mm
(15) ভাইব্রেশন সিস্টেমের ওজন: 590 কেজি

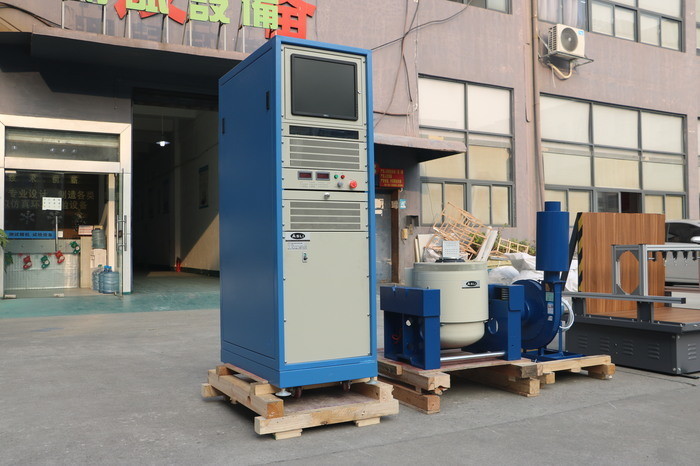

2-2 ভাইব্রেশন উপাদানগুলির বিবরণ
(1) ভাইব্রেশন জেনারেটর 1 সেট
(2) ভাইব্রেশন কন্ট্রোলার 1 সেট
(3) যোগাযোগ সংযোগ চেম্বার 1 সেট
(4) DA-6 পাওয়ার এমপ্লিফায়ার 1 সেট
(5) এক্সাইটেশন পাওয়ার 1 পিসি
(7) ড্রাইভার সফটওয়্যার 1 সেট
(8) কুলিং সিস্টেম 1 সেট
(9) ইন্ডাস্ট্রিয়াল কম্পিউটার 1 সেট
3 অক্ষের যান্ত্রিক শেকার টেবিল ভাইব্রেশন শেকার টেবিল মেশিন ইলেক্ট্রোডাইনামিক্স ভাইব্রেশন টেস্টার প্রযুক্তিগত পরামিতি:
| নাম | প্যাকিং ভাইব্রেশন টেবিল/ভাইব্রেশন টেবিল টেস্টার অটো পার্টস-এর জন্য | ||||||||
| মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড ত্বরণ (m/s2) | রেটেড স্পিড(m/s) | রেটেড স্থানচ্যুতি (p-p)মিমি | সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েলের মাত্রা (মিমি) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
