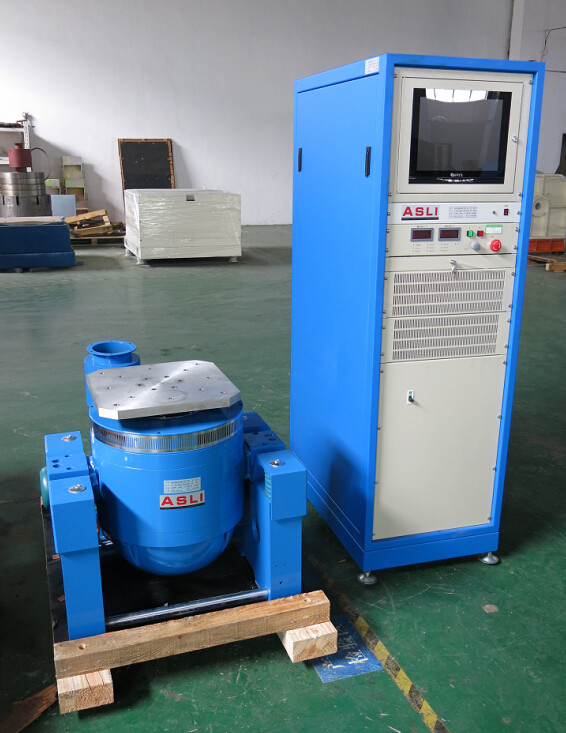

সাইন & র্যান্ডম টেস্ট কম্পন শেকার টেবিল ছোট চলন্ত কয়েল সঙ্গে
যা কম্পন টেবিলের জন্য প্রয়োজনীয় ধাক্কা পরিমাণ প্রভাবিত করবে?
নমুনার বর্ণনা
নমুনার পরীক্ষামূলক ভর
নমুনার মাত্রা
টেস্ট প্রোফাইল যদি পাওয়া যায়
পরীক্ষার সর্বাধিক ত্বরণ
এক্স, ওয়াই, জেড দিকের পরীক্ষা অথবা শুধুমাত্র জেড দিকের পরীক্ষা
মডেল স্পেসিফিকেশনবায়ু কুলিং কম্পন টেস্ট সিস্টেম নমুনা Fixutre কাস্টমাইজড সঙ্গে গতিশীল Shaker টেবিল
| সিস্টেম স্পেসিফিকেশন | |||
| সিস্টেম মডেলঃ | ES-৩ | ||
| ফ্রিকোয়েন্সি রেঞ্জঃ | ৩~৩৫০০ | ||
| নামমাত্র শক্তি | সাইনস এন | 3000 | |
| র্যান্ডম এন | 3000 | ||
| শক N | 6000 | ||
| সর্বোচ্চ এসি। | সাইনস (m/s2) | 1000 | |
| র্যান্ডম (এম/এস২ আরএমএস) | 1000 | ||
| শক ((m/s2) | 2000 | ||
| সর্বোচ্চ ভেল. | সাইনস (m/s2) | 1.6 | |
| শক ((m/s2) | 1.6 | ||
| সর্বোচ্চ ডিসপ। | সর্বাধিক ভ্রমণ মিমি (পি-পি) |
25 | |
| মুভিং কয়েল | 3.৫ কেজি | ||
| চলমান কয়েল এর মাত্রা | ডায়া 230 মিমি | ||
| সর্বাধিক লোডঃ | ১০০ কেজি | ||
অন্যান্য উপলব্ধ কম্পন শেকার নির্বাচন
| মডেল |
নামমাত্র সাইন শক্তি (এন) |
র্যান্ডম রেট শক্তি (এন) |
ঘনত্ব পরিসীমা (হার্টজ) |
নামমাত্র ত্বরণ (m/s)২) | নামমাত্র গতি ((m/s) |
নামমাত্র স্থানচ্যুতি (পি-পি) মিমি |
সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল ((কেজি) |
মাত্রা মুভিং কয়েল ((মিমি) |
| ES-1 | 1000 | 1000 | ৩-৩৫০০ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ৩-৩৫০০ | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ৩-৩৫০০ | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩-৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ৩-২২০০ | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | ৩-২১০০ | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | ৩-২০০০ | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | ৩-১৭০০ | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

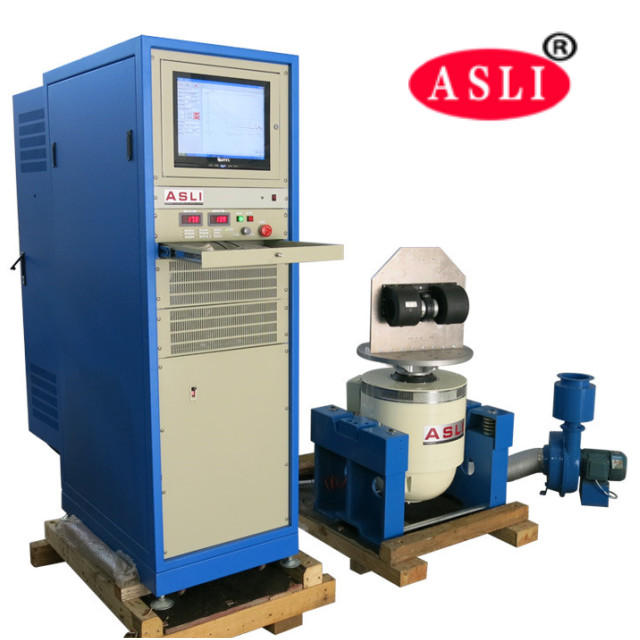

র্যান্ডম পরীক্ষার জন্য কম্পনের উদাহরণ
বৈশিষ্ট্যঃ
1. ভাল ডিজাইন ডায়নামিক বৃত্তাকার কঙ্কাল, একটি উচ্চ পর্যায়ের অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সঙ্গে.
2. দুই-চৌম্বকীয় সার্কিট, চৌম্বকীয় ফ্লাক্স ফুটো কম, কম্প্যাক্ট কাঠামো এবং যুক্তিসঙ্গত.
3. রকার রড রোলার বিয়ারিংস সোজা এবং আমদানি-ভিত্তিক যৌগিক শরীরের কঠোরতা দৃষ্টিভঙ্গি, অদ্ভুত লোড ক্ষমতা।
4হরমোন ব্যবহারের জন্য ট্রিনিয়ন আইসোলেশন ফাউন্ডেশন, মোবাইল সুবিধা ইনস্টলেশন।
5. উন্নত প্রযুক্তি সিস্টেমের চারপাশে সরাতে যাতে উচ্চ নির্ভরযোগ্যতার গতিশীল বৃত্ত নিশ্চিত করতে.
6. নতুন নল নকশা এবং শীতল প্রভাব উন্নত.

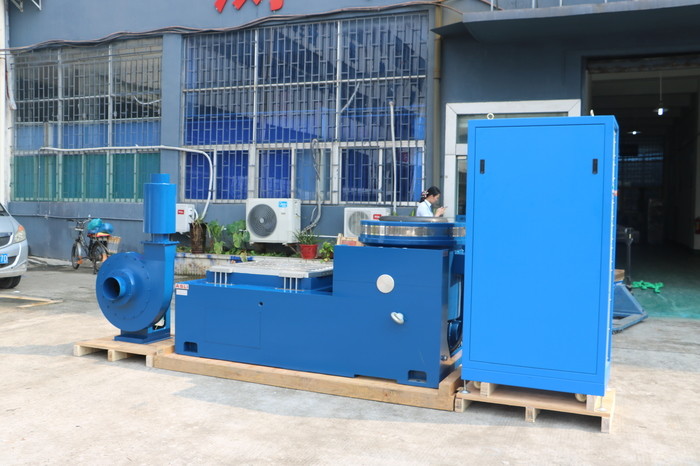

7. স্ট্যাটিক শক্ততা, ভারবহন ছোট বেলুন গতিশীল শক্ততা, কম্পন টেবিল ক্ষমতা বৃদ্ধি, নিম্ন ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত।অনুভূমিক কম্পন টেবিলের প্রযুক্তিগত পরামিতি (X,Y অক্ষ পরীক্ষা)
উল্লম্ব কম্পন টেবিলের প্রযুক্তিগত পরামিতি ((Z, অক্ষ পরীক্ষা):

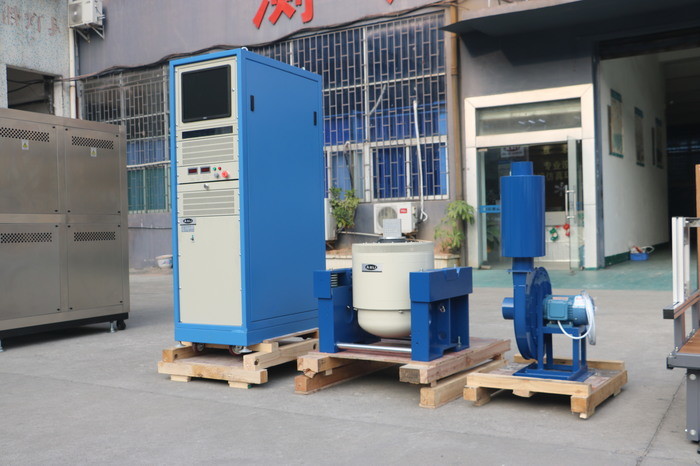

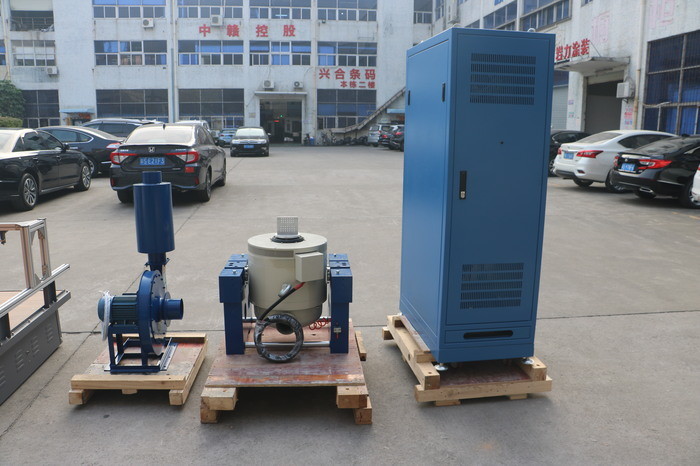

প্যাকেজিং ইমেজঃ
কোন প্রশ্ন বায়ু শীতল কম্পন টেস্ট সিস্টেম ডায়নামিক শেকার টেবিল নমুনা সঙ্গে Fixutre কাস্টমাইজড যোগাযোগ করতে স্বাগতম
