ES-10 যান্ত্রিক কম্পন পরীক্ষার সিস্টেম.pdf
উচ্চ নিম্ন ফ্রিকোয়েন্সির কম্পন পরীক্ষার জন্য শক এবং কম্পন পরীক্ষার সরঞ্জাম
পরীক্ষার প্রয়োজনীয়তাঃ
1. আইইসি ৬২১৩৩
2ইউএল ১৬৪২
3ইউএন৩৮।3
4. GB31241
5. মিল-এসটিডি-৮১০
6ডো-১৬০
হাই ফ্রিকোয়েন্সি প্যাকেজ সিমুলেটেড ট্রান্সপোর্ট কম্পন মেশিনসম্পূর্ণরূপে স্ট্যান্ডার্ড ডিজাইন ব্যাটারি সম্পর্কিত পরীক্ষার, সিমুলেশন অনুযায়ী, ব্যাটারির কম্পন পরীক্ষার নির্দিষ্ট অবস্থার অধীনে,ব্যাটারি বা ব্যাটারি প্যাকটি কম্পন টেবিলে লাগানো আছেনির্ধারিত ফ্রিকোয়েন্সি, ত্বরণ এবং স্থানচ্যুতি মোড অনুযায়ী ব্যাটারি নমুনা কম্পন তিনটি পারস্পরিক উল্লম্ব দিকের মাপা ব্যাটারি ফুটো উচিত নয়,সাহস হারাবেন না, ভাঙ্গা হয়নি, আগুন ও বিস্ফোরণ নেই।
টেকনিক্যাল প্যারামিটারঃ
| মডেল |
নামমাত্র সাইন শক্তি (এন) |
র্যান্ডম রেট শক্তি (এন) |
ঘনত্ব পরিসীমা (হার্টজ) |
নামমাত্র ত্বরণ (m/s)২) | নামমাত্র গতি ((m/s) |
নামমাত্র স্থানচ্যুতি (পি-পি) মিমি |
সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল ((কেজি) |
মাত্রা মুভিং কয়েল ((মিমি) |
| ES-3 | 3000 | 3000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩-৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
কম্পন পরীক্ষার যন্ত্রের গঠনঃ
কম্পন পরীক্ষার বেঞ্চ, পাওয়ার এম্প্লিফায়ার, কুলিং ফ্যান, স্লিপ টেবিল, উল্লম্ব এক্সপ্যান্ডার
অনুভূমিক স্ট্যান্ড বৈশিষ্ট্যঃ
ছোট লোডিং বেঞ্চের মধ্যে উচ্চতর ত্বরণ এবং কাজের ফ্রিকোয়েন্সি উপলব্ধি করতে, পুরো মেশিন বেঞ্চের লোডিং ক্ষমতা এবং কর্মক্ষমতা উন্নত করতে।
অনুভূমিক বেঞ্চ এবং কম্পন বেঞ্চ একীভূত প্রকার, নিখুঁত কাঠামো, ইনস্টল এবং সমন্বয় করার সুবিধা।
স্ট্যাটিক চাপ ট্র্যাক, ভি-আকৃতির, ঢাল-প্রতিরোধী এবং পক্ষপাত-লোড প্রতিরোধী ক্ষমতা সহ।
অন্তর্নির্মিত তেল পাম্প, ভাল কাঠামো এবং সহজ অপারেটিং।
উল্লম্ব প্রসারিত বেঞ্চ বৈশিষ্ট্যঃ
VT উল্লম্ব প্রসারিত-বেঞ্চ এবং নির্দিষ্ট clamps, স্পষ্টতা গণনা, বিস্তারিত নকশা, গ্রাহক নিখুঁত অনুযায়ী সেরা কর্মক্ষমতা অর্জন নিশ্চিত করার জন্য
বৈশিষ্ট্যঃ
1. ভাল ডিজাইন ডায়নামিক বৃত্তাকার কঙ্কাল, একটি উচ্চ পর্যায় অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সঙ্গে.
2. দুই-চৌম্বকীয় সার্কিট, চৌম্বকীয় ফ্লাক্স ফুটো কম, কম্প্যাক্ট কাঠামো এবং যুক্তিসঙ্গত.
3. রকার রড রোলার বিয়ারিংস সোজা এবং আমদানি-ভিত্তিক কম্পোজিট বডি শক্ততা দৃষ্টিভঙ্গি, অদ্ভুত লোড ক্ষমতা।
4হরমোন ব্যবহারের জন্য ট্রিনিয়ন আইসোলেশন ফাউন্ডেশন, মোবাইল সুবিধা ইনস্টলেশন।
5. উন্নত প্রযুক্তি সিস্টেমের চারপাশে সরাতে যাতে উচ্চ নির্ভরযোগ্যতার গতিশীল বৃত্ত নিশ্চিত করতে.
6. নতুন নল নকশা এবং শীতল প্রভাব উন্নত.
7. স্ট্যাটিক শক্ততা, ভারবহন ছোট বেলুন গতিশীল শক্ততা, কম্পন টেবিল ভারবহন ক্ষমতা বৃদ্ধি, নিম্ন ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত।

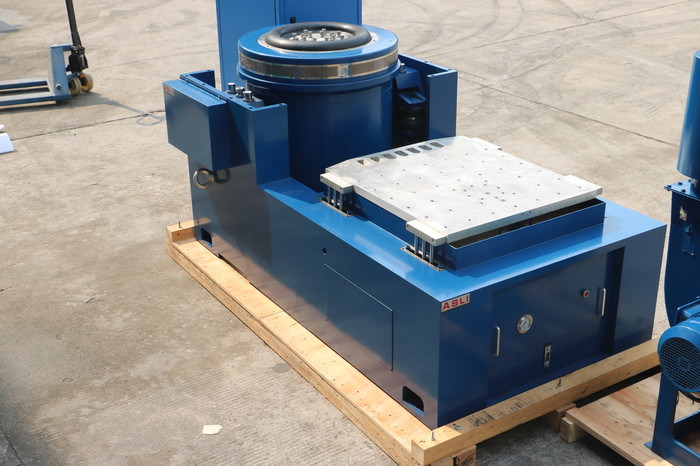

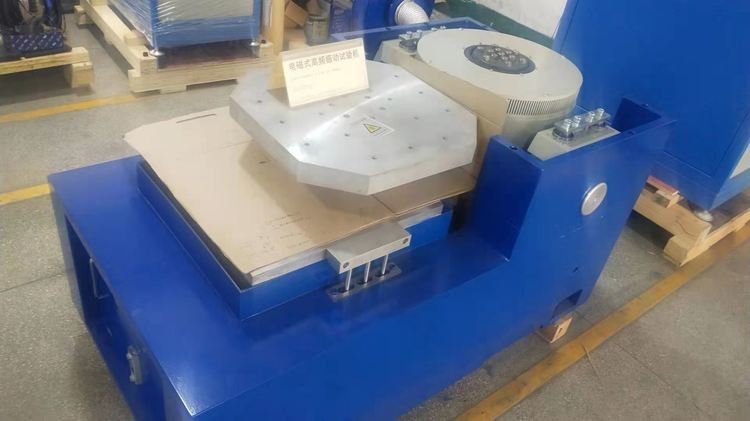

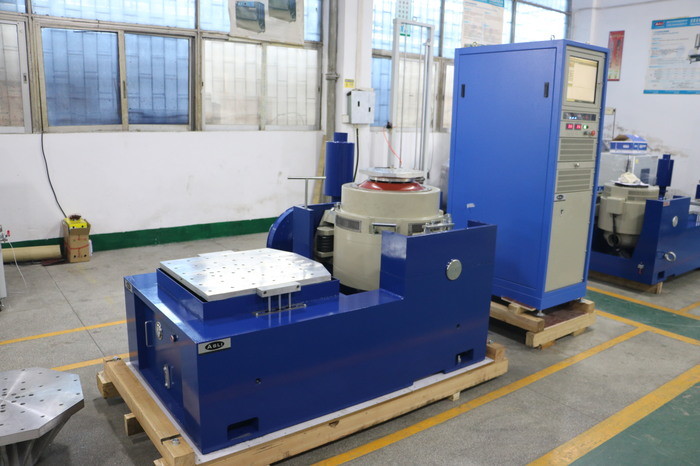

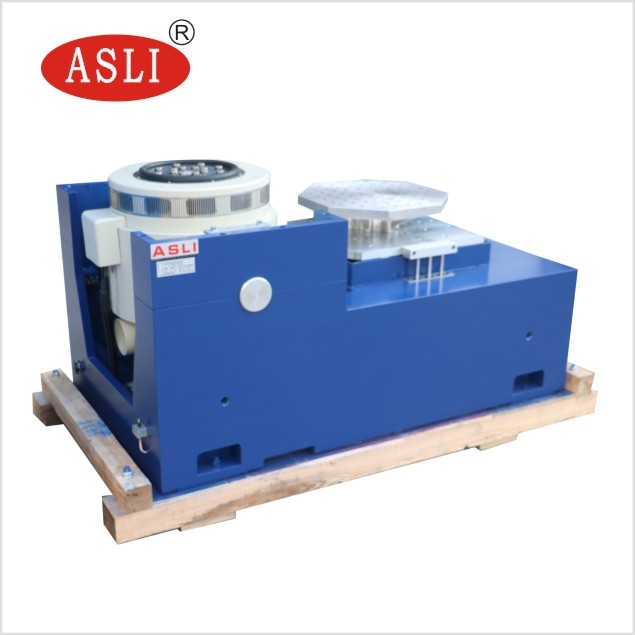

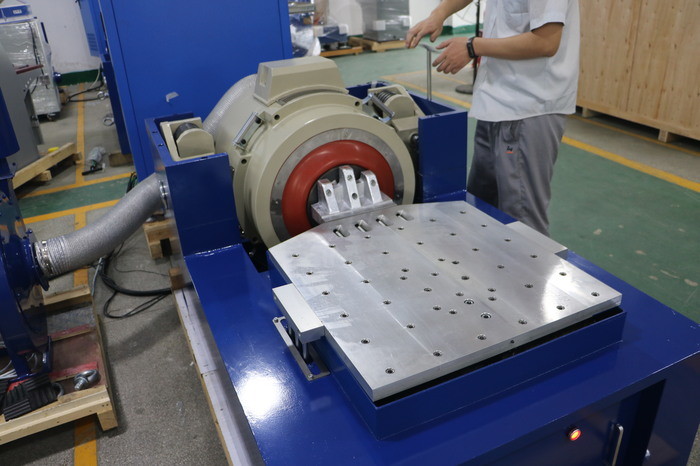

রেফারেন্সের জন্য ছবিঃ
