শক রেসপন্স স্পেকট্রাম সহ সাইনুসয়েডাল এক্সিলারেটেড ভাইব্রেশন টেস্ট মেশিন
Product Details
| sine force: | 6000N | speed: | 1.6m/s |
|---|---|---|---|
| displacement: | 25mm | frequency: | 3~3500HZ |
| application: | Accelerated Vibration Testing | Acceleration: | 100g |
| armature: | 230mm | ||
| বিশেষভাবে তুলে ধরা |
সাইনোসয়েডাল ভাইব্রেশন টেস্ট মেশিন,সাইনোসয়েডাল ভাইব্রেশন টেস্টার,শক রেসপন্স স্পেকট্রাম সহ কম্পন পরীক্ষক |
||
Product Description
কম্পন পরীক্ষার চেম্বার ES-6.pdf
শক রেসপন্স স্পেকট্রাম সহ ত্বরিত কম্পন পরীক্ষার জন্য সিনোসাইডাল কম্পন পরীক্ষার মেশিন
কম্পন পরীক্ষার যন্ত্রের ব্যবহার কি?

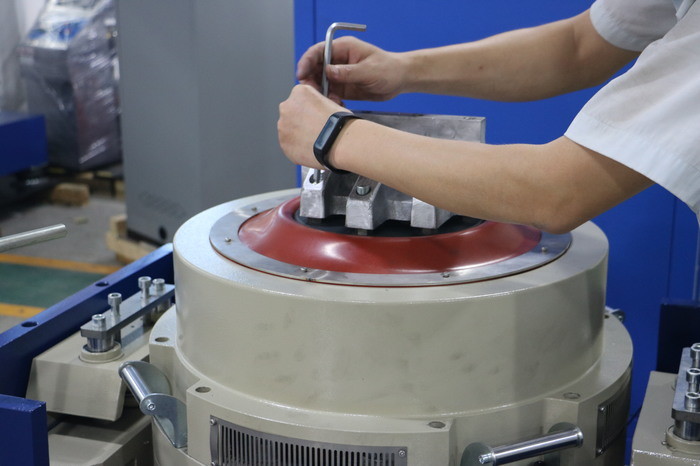

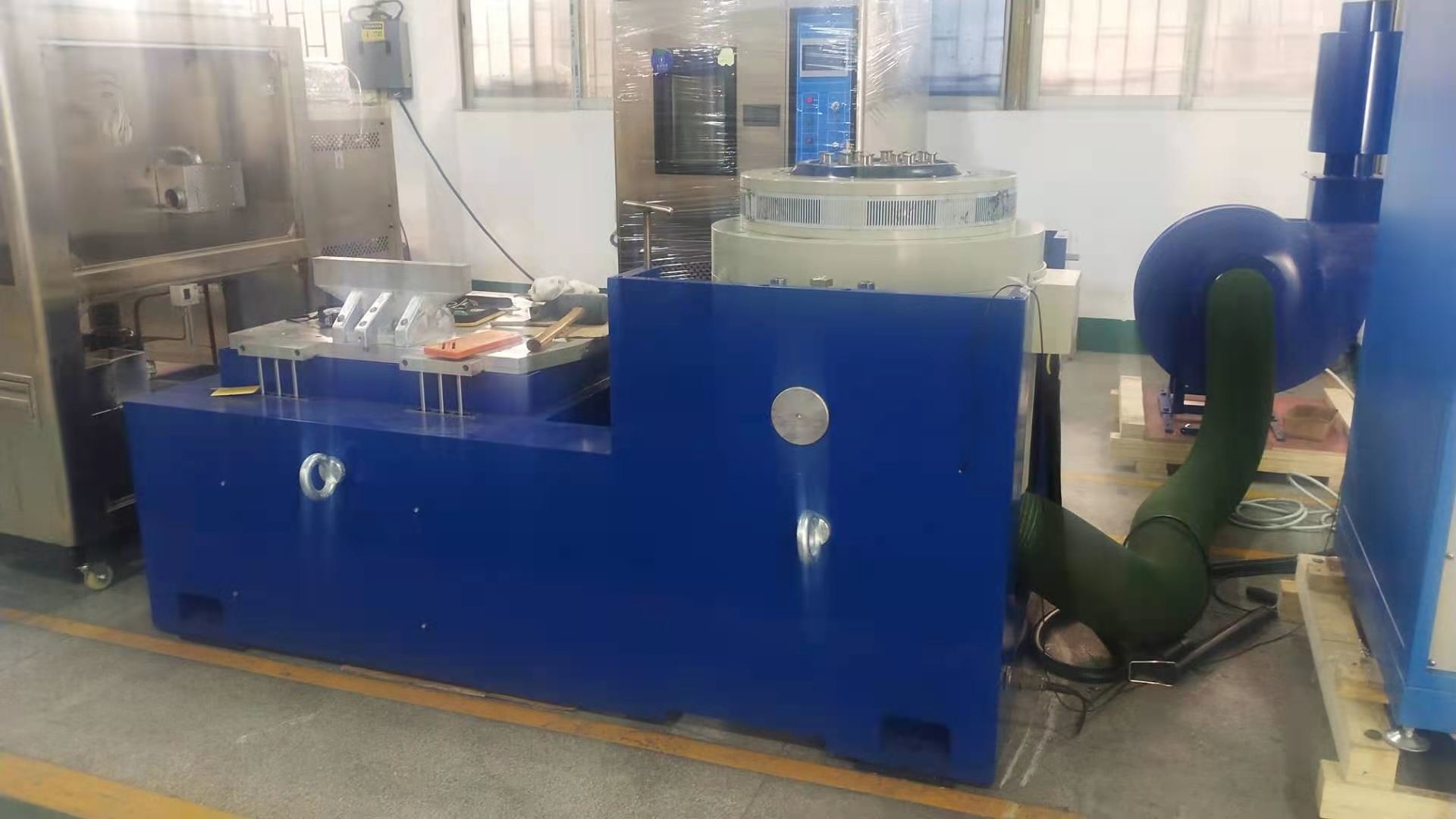

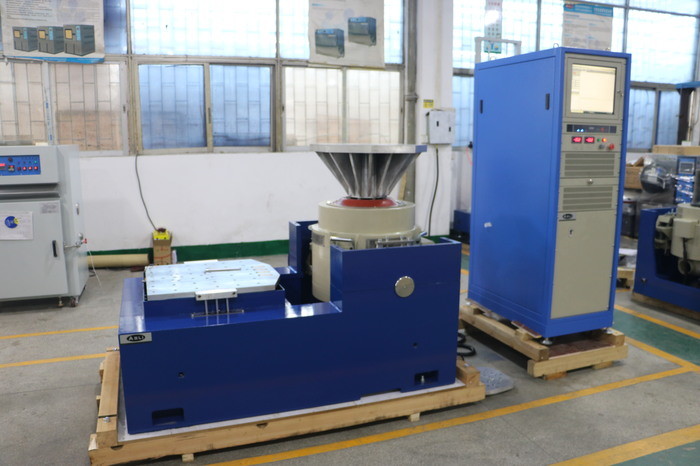

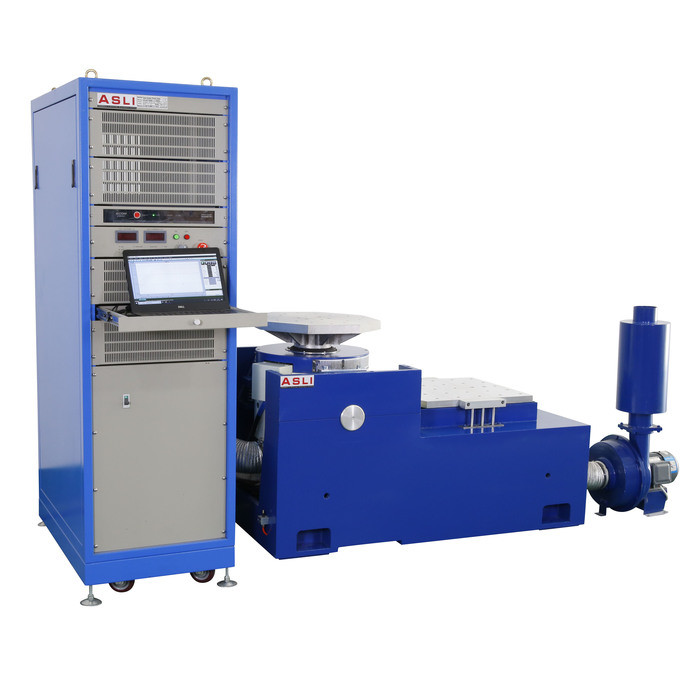

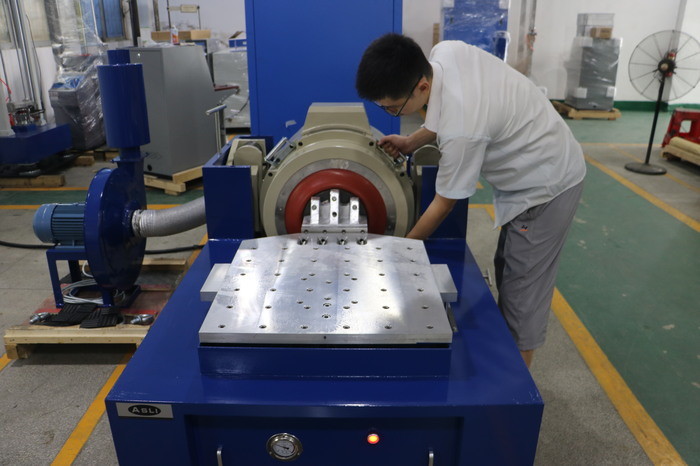

হাই ফ্রিকোয়েন্সি ভিব্রেশন শ্যাকার "ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার", "স্ব-উত্পাদিত স্কেলেট অ্যাকশন সার্কেল", "এয়ারবোর্ন সাপোর্ট" এবং "রোলার লেয়ার এবং রৈখিক গাইডেন্স" গ্রহণ করেছে,'ট্রুনিয়ন বিচ্ছিন্নতা' আধুনিক প্রযুক্তি এবং বিশেষ প্রযুক্তি, এক্স, ওয়াই, জেড তিন-অক্ষের সিনোসাইডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম কম্পন পরীক্ষায় সম্পন্ন করা যেতে পারে, যা ক্লাসিকাল (অর্ধ-সাইন) পালস এবং শক প্রতিক্রিয়া স্পেকট্রাম পরীক্ষার দ্বারা সম্পন্ন করা হবে।এটি জাতীয় প্রতিরক্ষায় ব্যাপকভাবে ব্যবহৃত হয়।, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক যন্ত্রপাতি, যোগাযোগ, গৃহ সরঞ্জাম এবং অন্যান্য ক্ষেত্রে।
পরামিতিঃ
(১) নামমাত্র বলঃ সাইনস বল ৬০০০ এন; র্যান্ডম বল ৬০০০ এন; শক বল ১২০০০ এন;
(2) ফ্রিকোয়েন্সি পরিসীমাঃ 5Hz থেকে 3500Hz, স্থির ফ্রিকোয়েন্সি, এগিয়ে-পিছিয়ে, সাইন, র্যান্ডম, শক
(3) স্কেপ-ফ্রিকোয়েন্সি মোডঃ লিনিয়ার, লোগারিদমিক, পিছনে এবং এগিয়ে স্কেপ, স্থির ফ্রিকোয়েন্সি
(4) স্কেপ-ফ্রিকোয়েন্সি টাইমসঃ 1 থেকে 32767
(5) স্কেপ-ফ্রিকোয়েন্সি সময়ঃ স্থির ফ্রিকোয়েন্সি / একক 1-3600 মিনিট, স্কেপ-ফ্রিকোয়েন্সি কার্ভ প্রদর্শিত হতে পারে।
(৬) সর্বোচ্চ ত্বরণ ১০০০ মিটার/সেকেন্ড2(বিহীন লোড)
(৭) সর্বাধিক লোড ১৮০ কেজি
(৮) সর্বাধিক স্থানচ্যুতিঃ ২৫ মিমি পিপি (অ-লোড), ডাবল পিক
(৯) আঘাতের স্থানচ্যুতিঃ ২৫ মিমি
(১০) মুভিং কয়েল ওজনঃ ৬.৫ কেজি
(11) কম্পনের দিকঃ উল্লম্ব
(12) কম্পন তরঙ্গঃ সাইন, র্যান্ডম, শক
(১৩) মুভিং কয়েল এর ব্যাসঃ Φ২৩০ মিমি
(14) কম্পন সিস্টেমের মাত্রা ((মিমি): W850xH750xD550mm
(১৫) কম্পন সিস্টেমের ওজনঃ ৫৯০ কেজি
২-২ কম্পন উপাদান বিবরণ
(1) কম্পন জেনারেটর 1 সেট
(2) কম্পন নিয়ন্ত্রক 1 সেট
(3) যোগাযোগ সংযোগ চেম্বার 1 সেট
(4) DA-6 পাওয়ার এম্প্লিফায়ার 1 সেট
(5) ড্রাইভার সফটওয়্যার ১টি সেট
(৭) ড্রাইভার সফটওয়্যার ১টি সেট
(8) শীতল সিস্টেম ১ টি সেট
(৯) ইন্ডাস্ট্রিয়াল কম্পিউটার ১টি সেট
টেকনিক্যাল প্যারামিটারঃ
| নাম | অটো পার্টসের জন্য প্যাকিং কম্পন টেবিল/ কম্পন টেবিল পরীক্ষক | ||||||||
| মডেল | নামমাত্র সাইনস ফোর্স (এন) | নামমাত্র র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | নামমাত্র ত্বরণ (m/s2) | নামমাত্র গতি ((m/s) | নামমাত্র স্থানচ্যুতি (পি-পি) মিমি | সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল (কেজি) | মুভিং কয়েল এর মাত্রা (মিমি) |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2. দুই-চৌম্বকীয় সার্কিট, চৌম্বকীয় ফ্লাক্স ফুটো কম, কম্প্যাক্ট কাঠামো এবং যুক্তিসঙ্গত.
3. রকার রড রোলার বিয়ারিংস সোজা এবং আমদানি-ভিত্তিক কম্পোজিট বডি শক্ততা দৃষ্টিভঙ্গি, অদ্ভুত লোড ক্ষমতা।
4হরমোন ব্যবহারের জন্য ট্রিনিয়ন আইসোলেশন ফাউন্ডেশন, মোবাইল সুবিধা ইনস্টলেশন।
5. উন্নত প্রযুক্তি সিস্টেমের চারপাশে সরাতে যাতে উচ্চ নির্ভরযোগ্যতার গতিশীল বৃত্ত নিশ্চিত করতে.
6. নতুন নল নকশা এবং শীতল প্রভাব উন্নত.
7. স্ট্যাটিক অনমনীয়তা, ভারবহন ছোট বেলন গতিশীল অনমনীয়তা, কম্পন টেবিল ভারবহন ক্ষমতা বৃদ্ধি, নিম্ন ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত
