DO-160 শিল্প বৈদ্যুতিক সরঞ্জাম ইলেকট্রোডাইনামিক্স টাইপ ভাইব্রেশন টেস্টার
ভাইব্রেশন টেস্টিং কিভাবে সাহায্য করে?
ভাইব্রেশন টেস্টিং করা হয় একটি পণ্যের, যন্ত্রের বা কাঠামোর জীবনকালে যে সমস্ত অবস্থার সম্মুখীন হতে পারে বা দেখতে পারে, যেমন পরিবহনের সময়কার অবস্থা এবং অপারেশনের সময়কার অবস্থা, সেগুলোকে একটি পরীক্ষামূলক পরিবেশে প্রতিলিপি করে। তাই, ভাইব্রেশন টেস্টিং কর্মক্ষমতার সমস্যা এবং সম্ভাব্য ব্যর্থতাগুলি শুরু হওয়ার বা ঘটার আগেই প্রতিরোধ করে।
এছাড়াও, তেল ও গ্যাস, বিদ্যুৎ উৎপাদন, ধাতু ও খনির মতো উৎপাদন-নিবিড় শিল্পগুলিতে, যেকোনো যন্ত্রপাতি বা ডিভাইসের ব্যর্থতা বা ডাউনটাইম দক্ষতার ক্ষতি এবং উচ্চ উৎপাদন খরচ এবং একটি অনিরাপদ কাজের পরিবেশের দিকে পরিচালিত করে। তাই, এই শিল্পগুলির জন্য অবিচ্ছিন্ন এবং নিয়মিত ভাইব্রেশন টেস্টিং প্রয়োজন।
সংরক্ষণের জন্য নথি ডাউনলোড করুন -- এখানে ক্লিক করুন ----→ভাইব্রেশন টেস্ট সরঞ্জাম ES-10.pdf
DO-160 শিল্প বৈদ্যুতিক সরঞ্জাম ইলেকট্রোডাইনামিক্স টাইপ ভাইব্রেশন টেস্টার এর জন্য অনুগ্রহ করে নিচের বিষয়গুলো প্রস্তুত করুন এবং আপনার অনুসন্ধান পাঠান, আমরা আপনাকে উপযুক্ত মডেল সুপারিশ করতে সাহায্য করব।
নমুনার বিবরণ
নমুনার পরীক্ষার ভর
নমুনার মাত্রা
পরীক্ষার প্রোফাইল যদি উপলব্ধ থাকে
সর্বোচ্চ ত্বরণ পরীক্ষা
X,Y,Z দিক পরীক্ষা বা শুধুমাত্র Z দিক পরীক্ষা
মডেল স্পেসিফিকেশন ডিসপ্লেতে
| সিস্টেম স্পেসিফিকেশন | |||
| সিস্টেম মডেল: | ES-10 | ||
| ফ্রিকোয়েন্সি রেঞ্জ: | 3~3500 | ||
| রেটেড ফোর্স | সাইন N | 10000 | |
| র্যান্ডম N | 20000 | ||
| শক N | 20000 | ||
| সর্বোচ্চ অ্যাক. | সাইন (m/s2) | 1000 | |
| র্যান্ডম (m/s2 rms) | 1000 | ||
| শক (m/s2) | 2000 | ||
| সর্বোচ্চ ভেল. | সাইন (m/s2) | 1.8 | |
| শক (m/s2) | 1.8 | ||
| সর্বোচ্চ ডিসপ্লে. | সর্বোচ্চ ভ্রমণ mm (p-p) |
51 | |
| মুভিং কয়েল | 12kgs | ||
| মুভিং কয়েলের মাত্রা | Dia 240mm | ||
| সর্বোচ্চ লোড: | 270kgs | ||
অন্যান্য উপলব্ধ ভাইব্রেশন শেকার নির্বাচন
| মডেল |
রেটেড সাইন ফোর্স (N) |
রেটেড র্যান্ডম ফোর্স (N) |
ফ্রিকোয়েন্সি রেঞ্জ (Hz) |
রেটেড অ্যাক্সিলারেশন (m/s2) | রেটেড স্পিড (m/s) |
রেটেড ডিসপ্লেসমেন্ট (p-p)mm |
সর্বোচ্চ লোডিং (Kg) | মুভিং কয়েল (Kg) |
মুভিং কয়েলের মাত্রা (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
র্যান্ডম টেস্টিংয়ের জন্য ভাইব্রেশন উদাহরণ
বৈশিষ্ট্য:
1. সু-নকশা করা ডাইনামিক সার্কেল স্কেলেটন, উচ্চতর স্টেজ অ্যাক্সিয়াল রেজোন্যান্স ফ্রিকোয়েন্সি সহ।
2. ডুয়াল-ম্যাগনেটিক সার্কিট, কম ম্যাগনেটিক ফ্লাক্স লিকেজ, কম্প্যাক্ট স্ট্রাকচার এবং যুক্তিসঙ্গত।
3. রকার রড রোলার বিয়ারিং স্ট্রেট এবং আমদানি-ভিত্তিক কম্পোজিট বডি স্টিফনেস ওরিয়েন্টেশন, এক্সেন্ট্রিক লোড ক্ষমতা।
4. হরমোন ব্যবহারের জন্য ট্রানিয়ন আইসোলেশন ফাউন্ডেশন ডেডিকেটেড, ইনস্টলেশনের সুবিধা।
5. উন্নত প্রযুক্তি মুভ এরাউন্ড সিস্টেম ডাইনামিক সার্কেলের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
6. নতুন ডাক্ট ডিজাইন এবং কুলিং এফেক্ট উন্নত করে।
7. স্ট্যাটিক স্টিফনেস, বিয়ারিং স্মল বেলুনের ডাইনামিক স্টিফনেস, ভাইব্রেশন টেবিলের ক্ষমতা বৃদ্ধি করে, লো-ফ্রিকোয়েন্সি পারফরম্যান্স উন্নত করে।
হরাইজন্টাল ভাইব্রেশন টেবিলের প্রযুক্তিগত প্যারামিটার (X,Y অক্ষ পরীক্ষা)

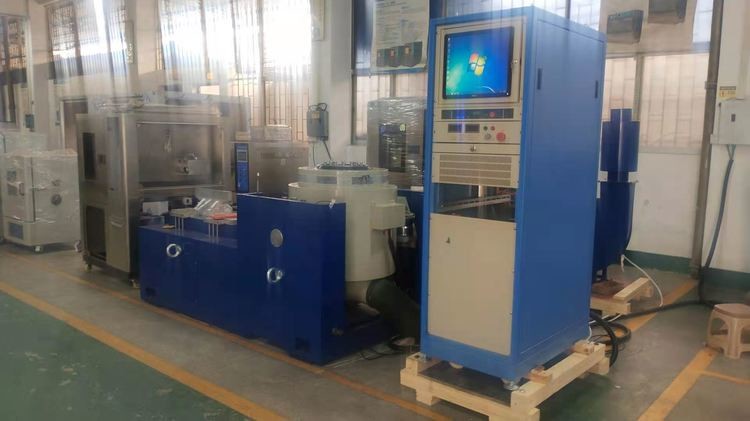

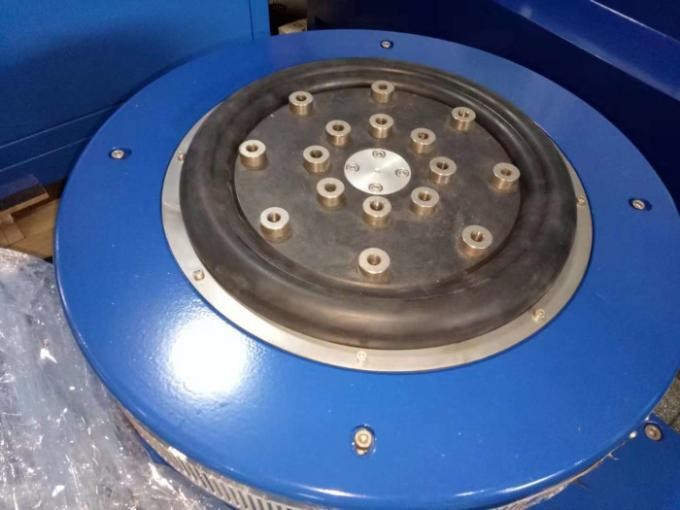

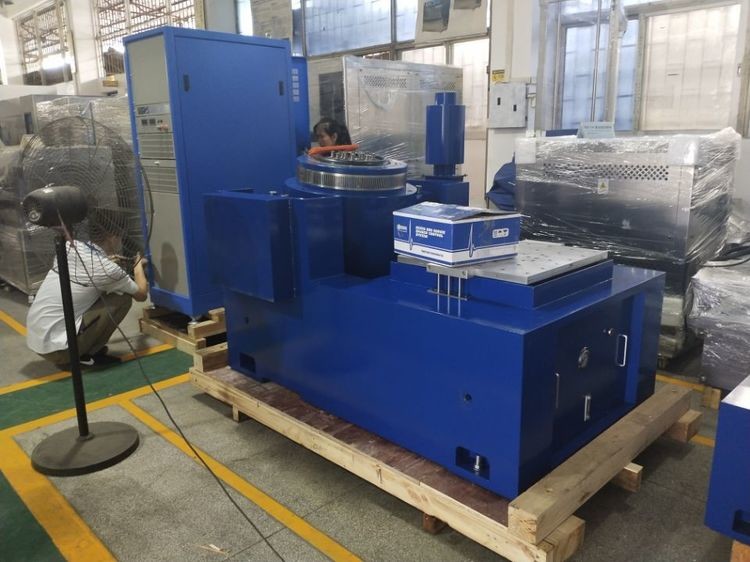

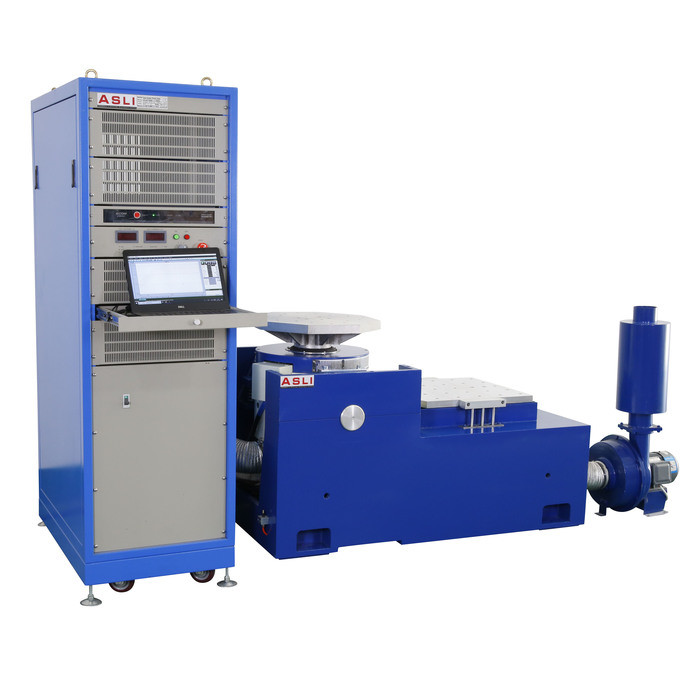

রেফারেন্সের জন্য ছবি:

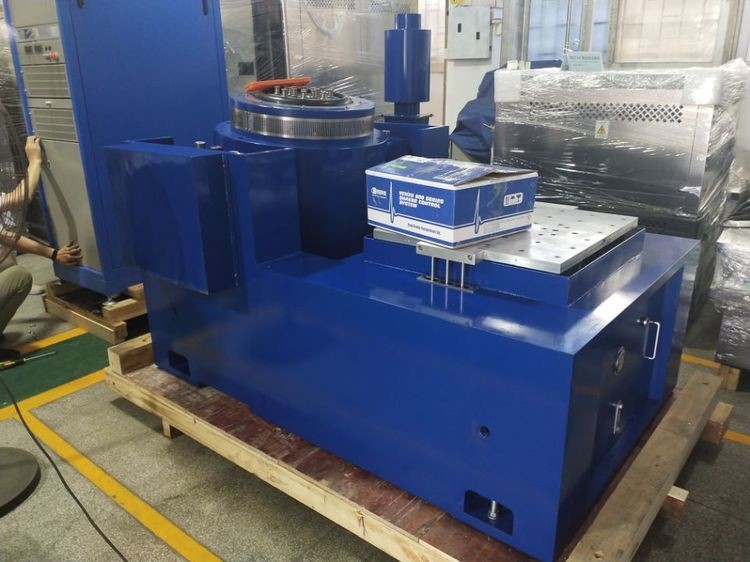

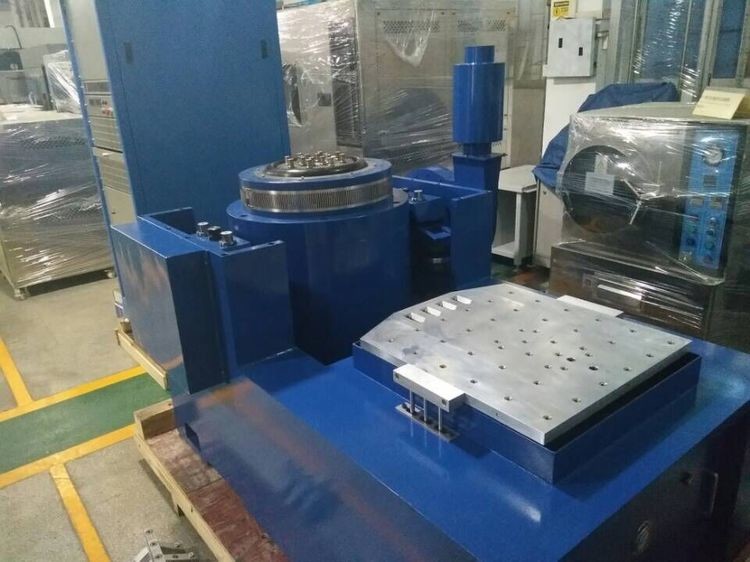

আরও রেফারেন্স:
প্যাকিংয়ের বিবরণ:
