270 কেজি লোড সহ ল্যাবরেটরি 10000N ইলেক্ট্রোডাইনামিক ভাইব্রেশন টেস্ট সিস্টেম
Product Details
| সাইন ফোর্স: | 10000N | গতি: | 1.8m/s |
|---|---|---|---|
| স্থানচ্যুতি: | 51 মিমি | ফ্রিকোয়েন্সি: | 3~3000hz |
| লোড হচ্ছে: | 270 কেজি | ত্বরণ: | 100G |
| আর্মেচার: | 240 মিমি | ||
| বিশেষভাবে তুলে ধরা |
10000N ইলেক্ট্রোডাইনামিক ভাইব্রেশন টেস্ট সিস্টেম,270 কেজি লোড ইলেক্ট্রোডায়নামিক ভাইব্রেশন টেস্ট সিস্টেম,10000 এন ইলেক্ট্রোডায়নামিক ভাইব্রেশন শেকার |
||
Product Description

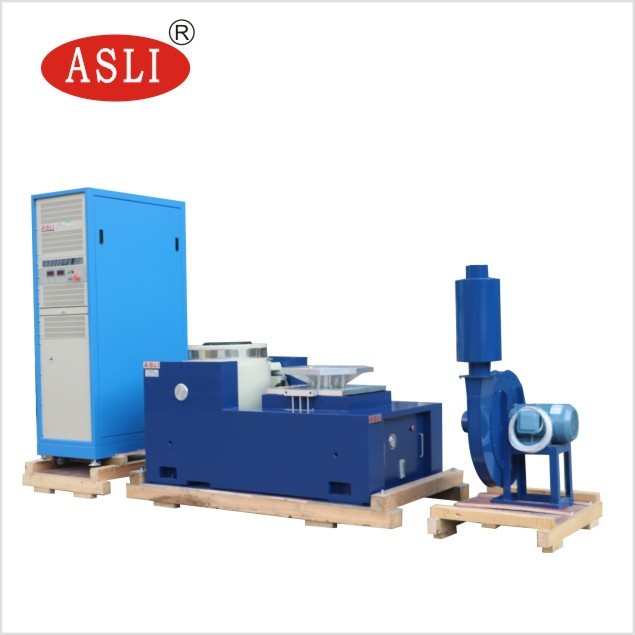

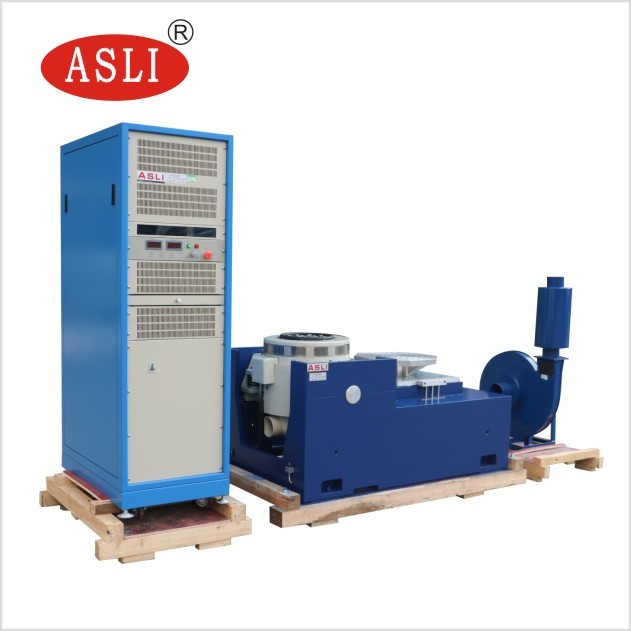

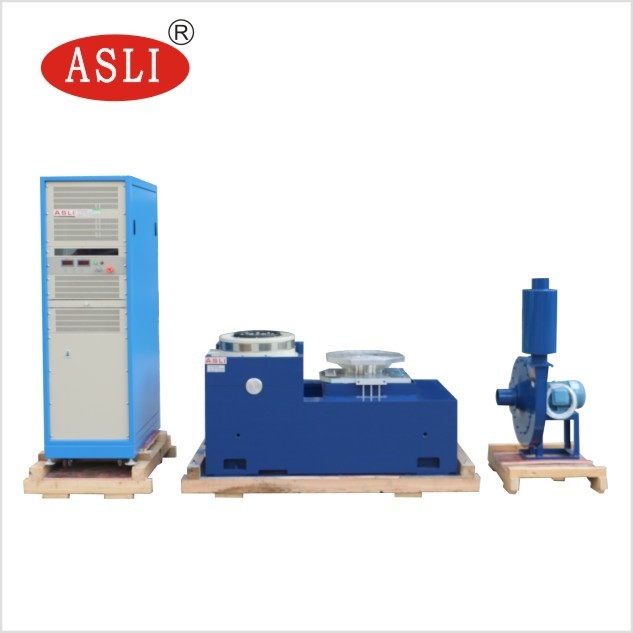

ল্যাবরেটরি 10000N ইলেকট্রোডাইনামিক ভাইব্রেশন টেস্ট সিস্টেম হল একটি উচ্চ-পারফরম্যান্স, তিন-অক্ষের কম্পন পরীক্ষার সমাধান যা কঠোর পরীক্ষাগার এবং শিল্প অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। 270 কেজি পর্যন্ত লোড ক্ষমতা সহ, এই সিস্টেমটি সাইন, র্যান্ডম এবং শক কম্পন মোডে সুনির্দিষ্ট এবং নির্ভরযোগ্য পরীক্ষা সরবরাহ করে।

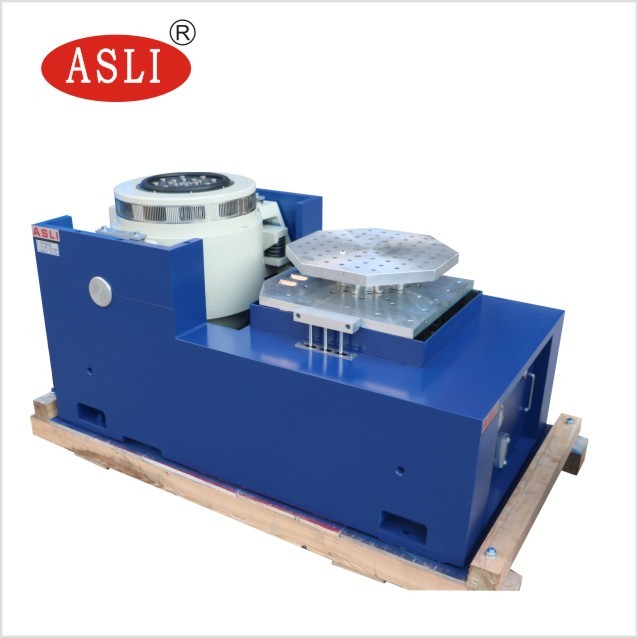

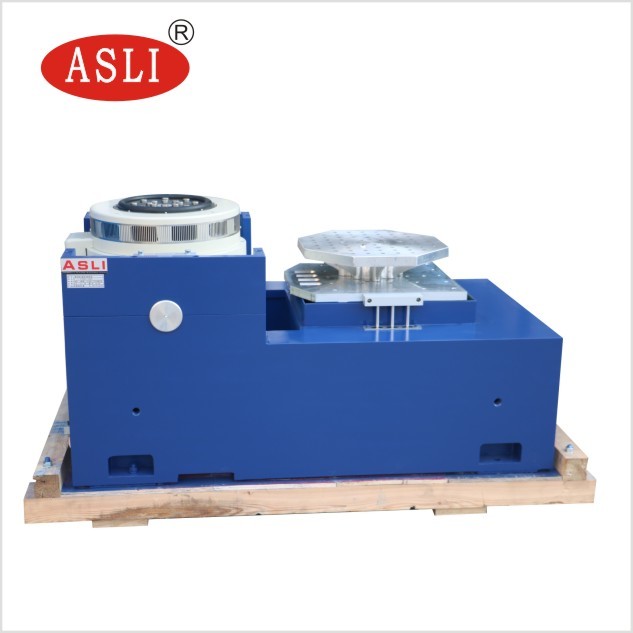

হাই ফ্রিকোয়েন্সি ভাইব্রেশন শেকার উন্নত আধুনিক প্রযুক্তি গ্রহণ করে যার মধ্যে রয়েছে ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার, সেলফ-জেনারেটেড স্কেলেটন অ্যাকশন সার্কেল, এয়ারবোর্ন সাপোর্ট, রোলার বিয়ারিং এবং লিনিয়ার গাইডেন্স, এবং ট্রানিয়ন আইসোলেশন। এটি X, Y, এবং Z তিন-অক্ষের সাইনুসয়েডাল কম্পন পরীক্ষা, ব্রডব্যান্ড র্যান্ডম কম্পন পরীক্ষা, ক্লাসিক্যাল (হাফ-সাইন) পালস পরীক্ষা এবং শক রেসপন্স স্পেকট্রাম পরীক্ষা সম্পন্ন করতে সক্ষম।
এই সিস্টেমটি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম এবং গৃহস্থালী সরঞ্জাম শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
- রেটেড ফোর্স: সাইন ফোর্স 10000N; র্যান্ডম ফোর্স 10000N; শক ফোর্স 20000N
- ফ্রিকোয়েন্সি রেঞ্জ: 3Hz থেকে 3000Hz — ফিক্সড ফ্রিকোয়েন্সি, সুইপ ব্যাক এবং ফোরথ, সাইন, র্যান্ডম এবং শক মোড সমর্থন করে
- সুইপ-ফ্রিকোয়েন্সি মোড: লিনিয়ার, লগারিদমিক, সুইপ ব্যাক এবং ফোরথ, ফিক্সড ফ্রিকোয়েন্সি
- সুইপ-ফ্রিকোয়েন্সি টাইমস: 1 থেকে 32767
- সুইপ-ফ্রিকোয়েন্সি টাইম: ফিক্সড ফ্রিকোয়েন্সি / সিঙ্গেল 1–3600 মিনিট; সুইপ-ফ্রিকোয়েন্সি কার্ভগুলি প্রদর্শিত হতে পারে
- সর্বোচ্চ ত্বরণ: 1000 m/s² (নন-লোড)
- সর্বোচ্চ গতি: 1.8 m/s
- সর্বোচ্চ ডিসপ্লেসমেন্ট: 51 মিমি p-p (নন-লোড), ডাবল পিক
- ইমপ্যাক্ট ডিসপ্লেসমেন্ট: 51 মিমি
- মুভিং কয়েলের ওজন: 14 কেজি
- কম্পন তরঙ্গ: সাইন, র্যান্ডম, শক
- মুভিং কয়েলের ব্যাস: φ240 মিমি
- কম্পন সিস্টেমের মাত্রা: W1060 × H750 × D845 মিমি
- কম্পন সিস্টেমের ওজন: 960 কেজি
- অন্তর্ভুক্ত আনুষাঙ্গিক: 600 মিমি × 600 মিমি উল্লম্ব এক্সপান্ডার এবং 600 মিমি × 600 মিমি অনুভূমিক স্লিপ টেবিল
| মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড অ্যাক্সিলারেশন (m/s²) | রেটেড স্পিড (m/s) | রেটেড ডিসপ্লেসমেন্ট (p-p) মিমি | সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েলের মাত্রা (মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
হাইলাইট করা সারি (ES-10) এই পণ্যের তালিকায় বর্ণিত কনফিগারেশন নির্দেশ করে।
- কম্পন জেনারেটর — 1 সেট
- কম্পন কন্ট্রোলার — 1 সেট
- যোগাযোগ সংযোগ চেম্বার — 1 সেট
- DA-10 পাওয়ার অ্যামপ্লিফায়ার — 1 সেট
- এক্সাইটেশন পাওয়ার — 1 পিসি
- ড্রাইভার সফটওয়্যার — 1 সেট
- কুলিং সিস্টেম — 1 সেট
- ইন্ডাস্ট্রিয়াল কম্পিউটার — 1 সেট
- কালার প্রিন্টার — 1 সেট (ঐচ্ছিক)
- অ্যাক্সিলারেশন সেন্সর (আউটপুট লাইন সহ) — 1 পিসি
- কম্পন ফিক্সচার — 1 সেট (ঐচ্ছিক, পরীক্ষার নমুনার উপর নির্ভর করে)
ভাইব্রেশন কন্ট্রোলারটি আমাদের কোম্পানির সর্বশেষ ডিজাইন, যা একটি আন্তর্জাতিক উন্নত ডিস্ট্রিবিউটেড সিস্টেম আর্কিটেকচার গ্রহণ করে। এর কোর হল TI থেকে সর্বশেষ TMS320 সিরিজের 32-বিট ফ্লোটিং-পয়েন্ট হাই-স্পিড প্রসেসর। পরীক্ষার রিপোর্ট স্বয়ংক্রিয়ভাবে Word ফরম্যাটে তৈরি হয়। পরীক্ষার সময় বা পরে, রিপোর্টটি সম্পাদনা করা যেতে পারে এবং তারপর স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি তৈরি করা যেতে পারে।
- উচ্চতর স্টেজ অ্যাক্সিয়াল রেজোন্যান্স ফ্রিকোয়েন্সি সহ সু-নকশা করা ডায়নামিক সার্কেল স্কেলেটন।
- কম ম্যাগনেটিক ফ্লাক্স লিকেজ সহ ডুয়াল-ম্যাগনেটিক সার্কিট ডিজাইন, কমপ্যাক্ট এবং যুক্তিসঙ্গত কাঠামো।
- রকার রড রোলার বিয়ারিংগুলি সোজা এবং আমদানি-নির্ভর কম্পোজিট বডি স্টিফনেস ওরিয়েন্টেশন সহ, উচ্চ এক্সসেন্ট্রিক লোড ক্ষমতা প্রদান করে।
- কম্পন আইসোলেশনের জন্য ডেডিকেটেড ট্রানিয়ন আইসোলেশন ফাউন্ডেশন, সুবিধাজনক মোবাইল ইনস্টলেশন সহ।
- উন্নত প্রযুক্তির মুভিং সিস্টেম ডায়নামিক সার্কেলের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
- নতুন ডাক্ট ডিজাইন কুলিং প্রভাব বাড়ায়।
- ছোট বেলুন প্রভাব সহ বিয়ারিংয়ের স্ট্যাটিক স্টিফনেস এবং ডায়নামিক স্টিফনেস, কম্পন টেবিলের বিয়ারিং ক্ষমতা বাড়ায় এবং নিম্ন-ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত করে।
Product Highlights
270kg লোড, 3-3000Hz, 100g ত্বরণ, 51mm স্থানচ্যুতি সহ 10000N ইলেক্ট্রোডাইনামিক ভাইব্রেশন টেস্ট সিস্টেম। নির্ভরযোগ্য X/Y/Z সাইন, এলোমেলো, এবং শক পরীক্ষার জন্য ডুয়াল ম্যাগনেটিক সার্কিট, এয়ার সাসপেনশন এবং ট্রুনিয়ন আইসোলেশনের বৈশিষ্ট্য রয়েছে।
