উচ্চ ফ্রিকোয়েন্সি উল্লম্ব এবং অনুভূমিক ইলেক্ট্রোডাইনামিক কম্পন শেকার টেস্টিং মেশিন

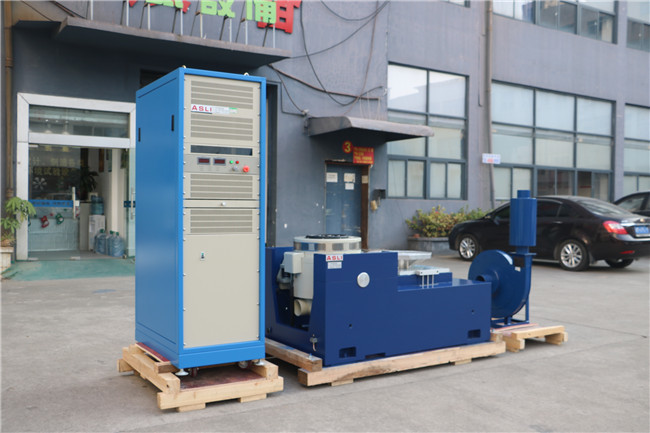

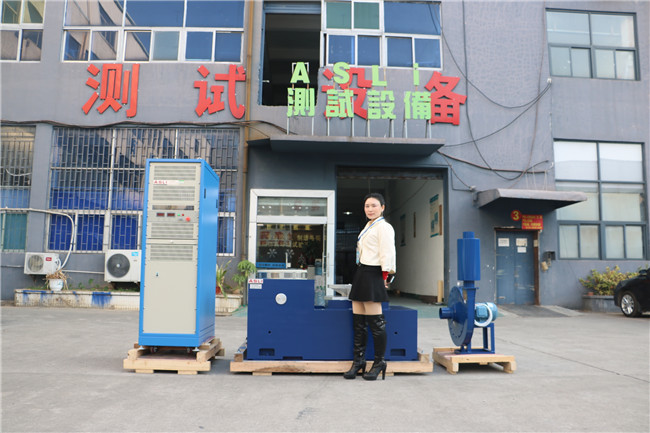

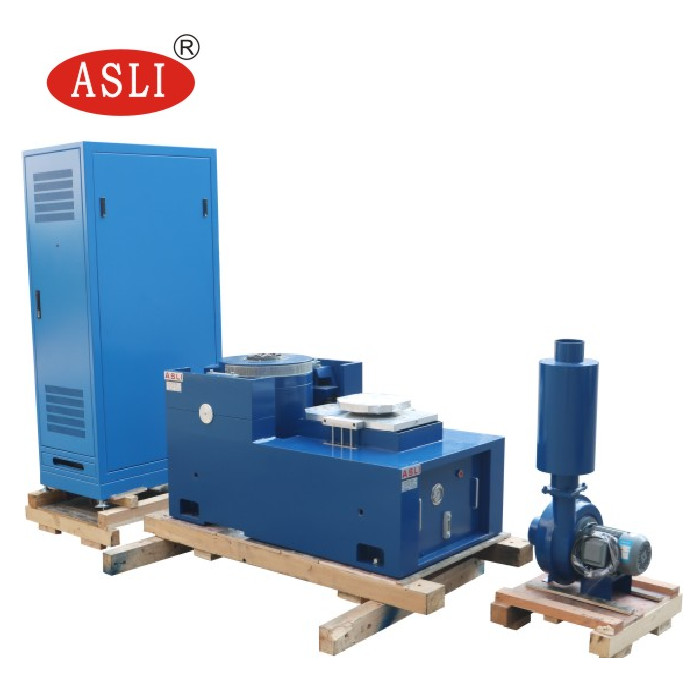

পরীক্ষার সিস্টেমের গঠন
1. এক টুকরা অনুভূমিক কম্পন জেনারেটর

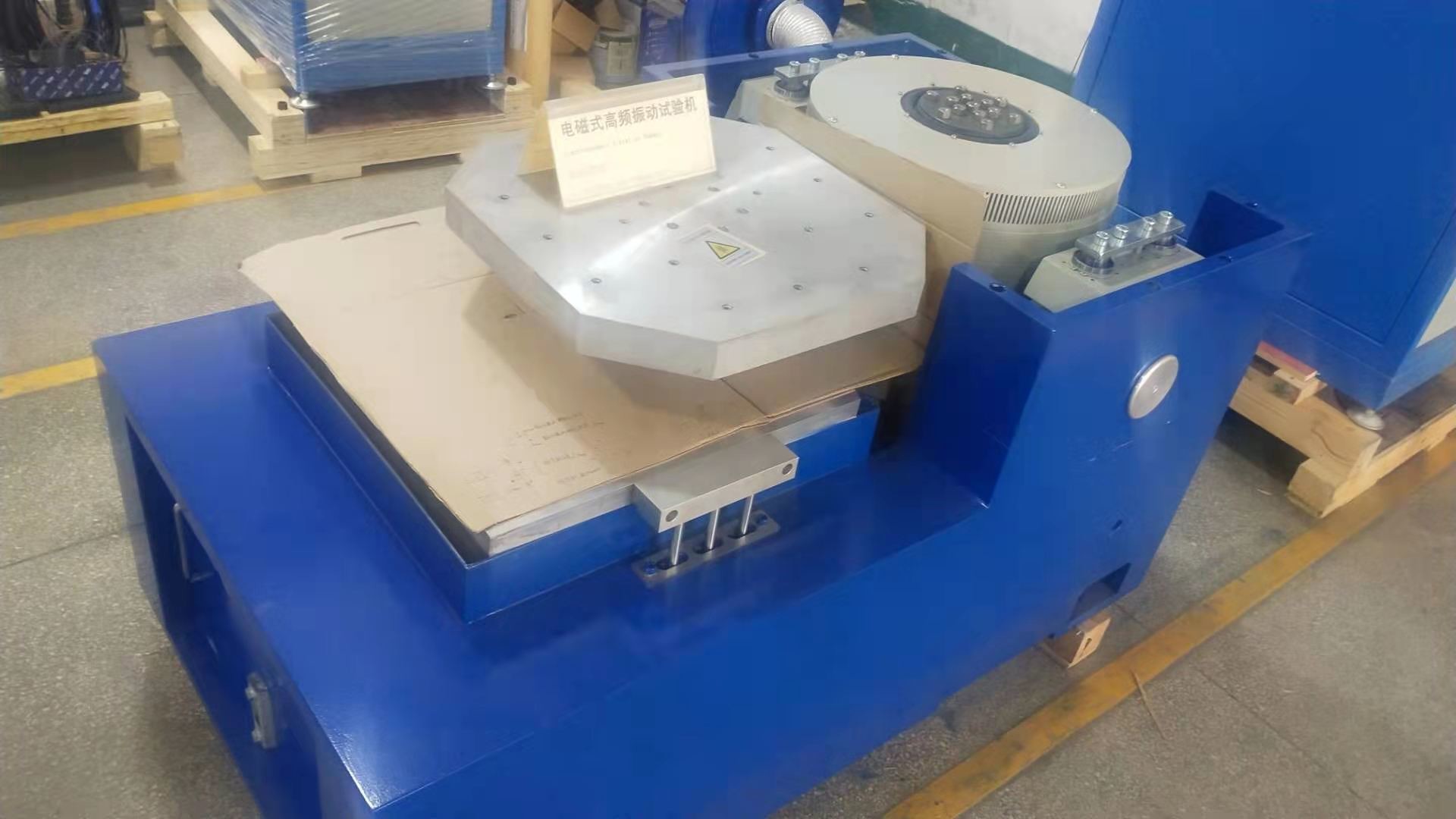

2. উল্লম্ব সম্প্রসারণ টেবিল
3. মফলার সহ শীতলতা ফ্যান
4ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার
5মাল্টি-ফাংশন কম্পন নিয়ন্ত্রণ পরিমাপ যন্ত্র।
স্পেসিফিকেশন
| নাম | উচ্চ ফ্রিকোয়েন্সি উল্লম্ব এবং অনুভূমিক ইলেক্ট্রোডাইনামিক কম্পন শেকার টেস্টিং মেশিন | ||||||||
| মডেল | নামমাত্র সাইনস ফোর্স (এন) | নামমাত্র র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | নামমাত্র ত্বরণ (m/s2) | নামমাত্র গতি ((m/s) | নামমাত্র স্থানচ্যুতি (পি-পি) মিমি | সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল (কেজি) | মুভিং কয়েল এর মাত্রা (মিমি) |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
