আইএসও সিই সার্টিফিকেশন সহ উচ্চ ফ্রিকোয়েন্সি উল্লম্ব ইলেক্ট্রোডাইনামিক কম্পন শেকার
কম্পন পরীক্ষা সিস্টেম প্রধানত পণ্য কম্পন এবং শক পরিবেশ পরীক্ষা, পরিবেশগত চাপ স্ক্রিনিং পরীক্ষা, নির্ভরযোগ্যতা পরীক্ষা জন্য ব্যবহৃত হয়।বৈদ্যুতিন চৌম্বকীয় কম্পন পরীক্ষক সম্পূর্ণরূপে ব্যাটারি সম্পর্কিত পরীক্ষার নকশা মান অনুযায়ী, ব্যাটারির কম্পন পরীক্ষার নির্দিষ্ট অবস্থার অধীনে সিমুলেশন, ব্যাটারি বা ব্যাটারি প্যাকটি নির্ধারিত ফ্রিকোয়েন্সি অনুযায়ী কম্পন টেবিলে সংযুক্ত করা হয়,ব্যাটারি নমুনা কম্পন বরাবর ত্বরণ এবং স্থানচ্যুতি মোড তিনটি পারস্পরিক উল্লম্ব দিক মাপা ব্যাটারি ফুটো করা উচিত নয়, সাহস হারান না, ভাঙা না, আগুন ও বিস্ফোরণ নেই।
| ইলেক্ট্রোডাইনামিক ভিব্রেশন শেকারপরামিতি: | ||||
| সর্বাধিক সাইনস উত্তেজনার শক্তি | ৩০০ কেজি.ফ পিক | |||
| সবচেয়ে বড় এলোমেলো কম্পন শক্তি | ৩০০ কেজি.এফ.আর.এম | |||
| সবচেয়ে বড় শক কম্পন শক্তি | ৬০০ কিলোগ্রাম | |||
| ফ্রিকোয়েন্সি রেঞ্জ | ডিসি ~ ৪০০০ হার্জ | |||
| সর্বাধিক স্থানচ্যুতি | 25 মিমি পি-পি ((পিক-টু-পিক মান) | |||
| সর্বাধিক গতি | 1.6m/s | |||
| সর্বাধিক ত্বরণ | 100G ((980 m/s2) | |||
| প্রথম রেজোনান্ট ফ্রিকোয়েন্সি | ২৫০০ হার্জ | |||
| সর্বাধিক লোড এবং ত্বরণঃ F=M.A | ||||
| 5G ((49m/s2) | 10G ((98m/s2) | 20G ((196m/s2) | 30G ((294m/s2) | |
| ৫৭ কেজি | ২৭ কেজি | ১২ কেজি | ৭ কেজি | |
| সর্বাধিক লোড | ১২০ কেজি | |||
| ব্রেশন বিচ্ছিন্নতা ফ্রিকোয়েন্সি | 2.5 হার্জ | |||
| সঞ্চালিত কয়েল ব্যাসার্ধ (কাজের মেসা ব্যাসার্ধ) | ব্যাসার্ধ ১৫০ মিমি | |||
| চলন্ত কয়েল গুণমান | ৩ কেজি | |||
| সর্বাধিক লোড | ৫০ কেজি | |||
| স্ক্রু টেবিল | ১৩ x এম৮ | |||
| চৌম্বকীয় প্রবাহের ফুটো | <১০ গাউস | |||
| মাত্রা | ৭৫০ মিমি x ৫৬০ মিমি x ৬৭০ মিমি ((উল্লম্ব মেশিন) | |||
| ওজন | প্রায় ৪৬০ কেজি | |||
| ডিএ-৩ ডিজিটাল সুইচ পাওয়ার এম্প্লিফায়ার | ||||
| আউটপুট পাওয়ার | ৪ কেভিএ | |||
| আউটপুট ভোল্টেজ | ১০০ ভোল্ট | |||
| আউটপুট বর্তমান | ৩০এ | |||
| SNR ((সিগন্যাল থেকে গোলমাল অনুপাত) | ≥65dB | |||
| হারমোনিক বিকৃতি (বিরোধী লোড) | < ১.০% | |||
| পরিমাপের আউটপুট ভোল্টেজ ত্রুটি | ≤৫% | |||
| আউটপুট বর্তমান পরিমাপের ত্রুটি | ≤৫% | |||
| আউটপুট কারেন্ট ক্রস্ট ফ্যাক্টর | ≥3 | |||
| ডিসির স্থিতিশীলতা | শূন্য ড্রিফট আউটপুট শেষ 50mv/8h বেশী নয় | |||
|
ফ্রিকোয়েন্সি প্রতিক্রিয়া ৫-৩৫০০ হার্জ |
±3dB | |||
| পাওয়ার এম্প্লিফায়ারের আকার | 720mm x 545mm x 1270mm | |||
| ভারী ভলিউম | ২৩০ কেজি | |||
| সার্ভো সিস্টেম | ||||
| ফাংশন | তাপমাত্রা, বায়ু চাপ, স্থানচ্যুতি, ভোল্টেজের ওভার, বর্তমানের ওভার, ইনপুট ভোল্টেজের নিচে, বাহ্যিক ত্রুটি, নিয়ন্ত্রণ পাওয়ার সাপ্লাই, লজিক, সমান ইনপুটের অভাব। | |||
পরীক্ষার মানঃ
UL 1642:2012 লিথিয়াম ব্যাটারির জন্য মান
ইউএল ২০৫৪ঃ ২০১২ হাউজিং এবং বাণিজ্যিক ব্যাটারি
UN38.3 (2012) পার্ট 3: বিপজ্জনক পণ্য পরিবহনের প্রস্তাব - পরীক্ষা এবং স্ট্যান্ডার্ড ম্যানুয়াল
আইইসি 62133-2012 ক্ষারীয় বা এসিডিক ইলেক্ট্রোলাইট ধারণকারী ব্যাটারি এবং ব্যাটারি প্যাকের জন্য নিরাপত্তা প্রয়োজনীয়তা
আইইসি ৬২২৮১ঃ ২০০৪ লিথিয়াম ব্যাটারি এবং ব্যাটারির পরিবহনের ক্ষেত্রে নিরাপত্তা প্রয়োজনীয়তা
আইইসি ৬০০৮৬: ২০০৭ গ্যালভানিক সেল পার্ট ৪ লিথিয়াম-ইয়ন ব্যাটারির নিরাপত্তা প্রয়োজনীয়তা
GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E ইত্যাদি

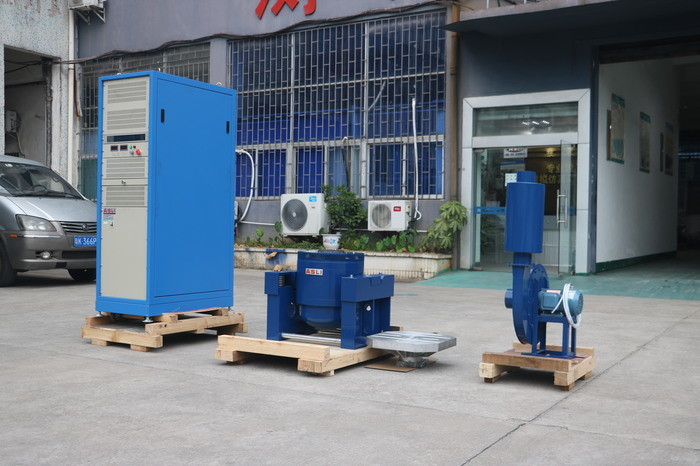

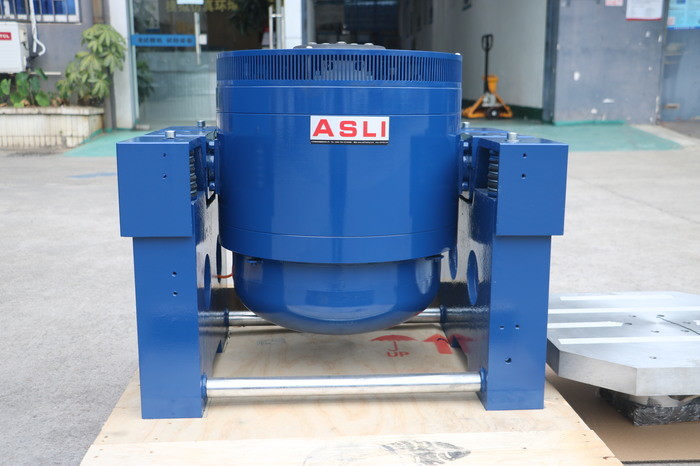

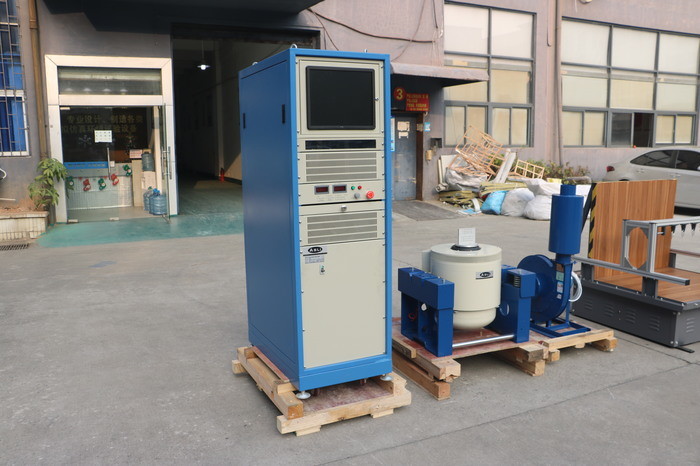

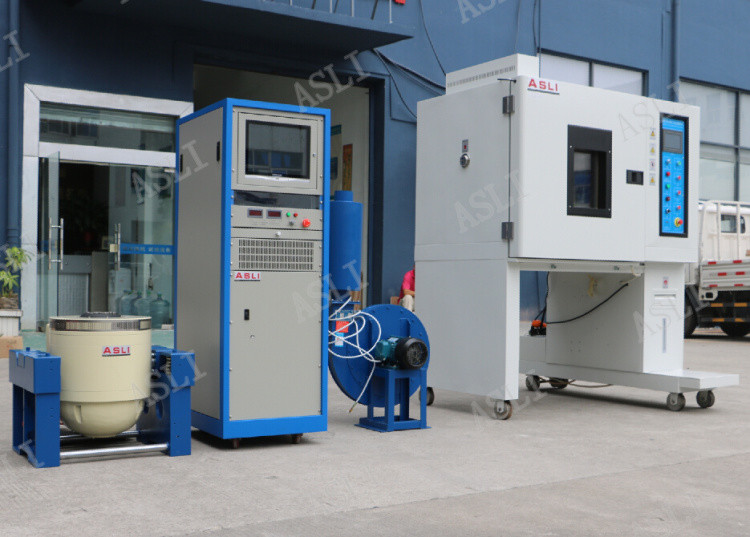

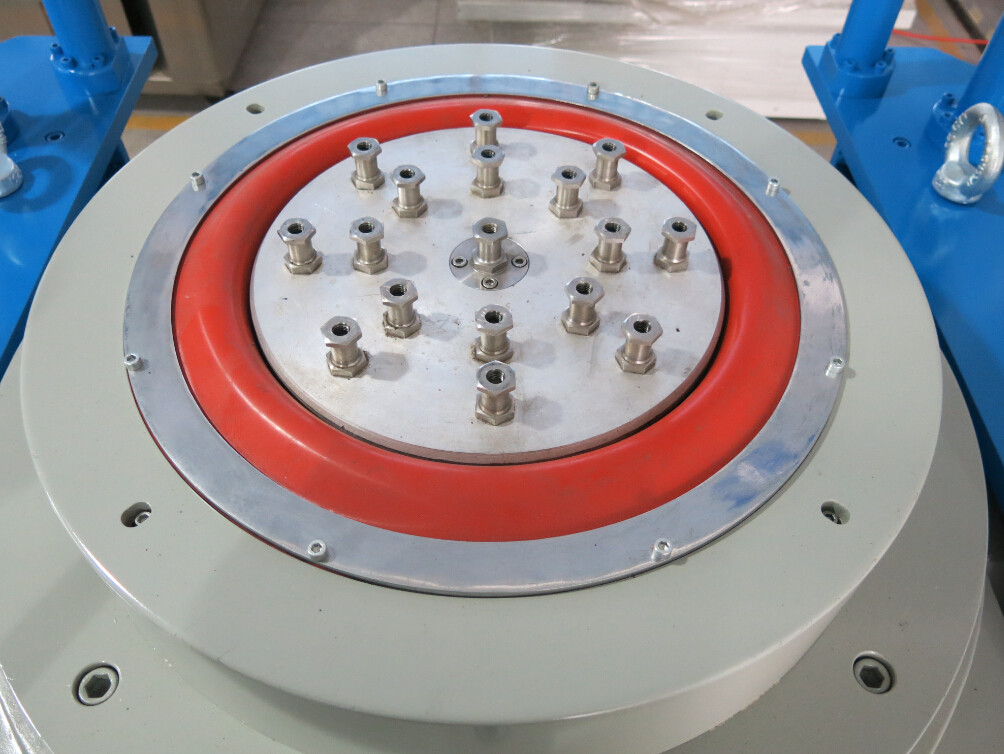

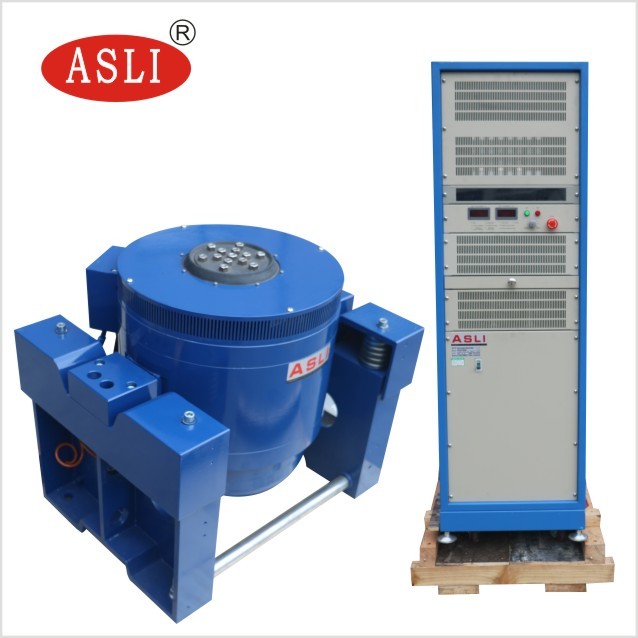

রেফারেন্সের জন্য ছবিঃ
