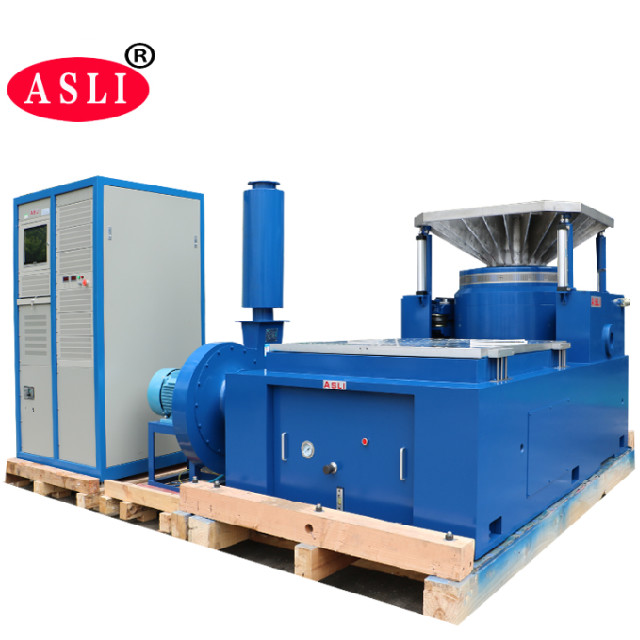

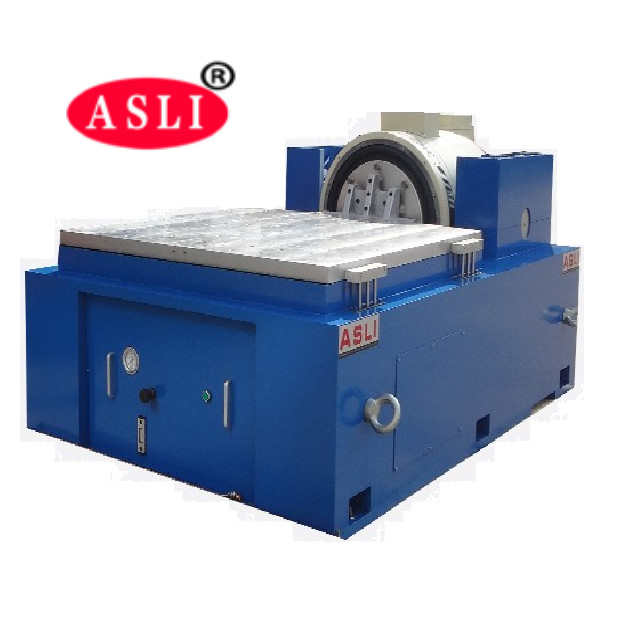

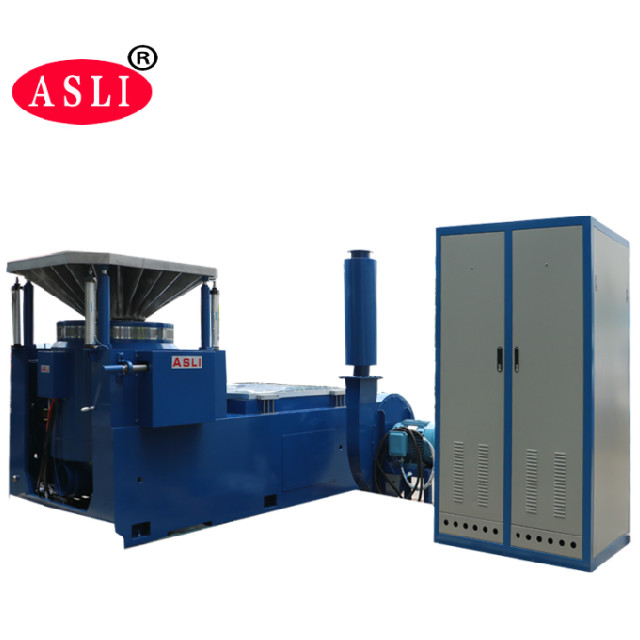

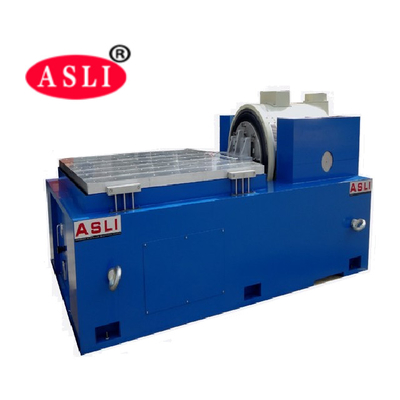

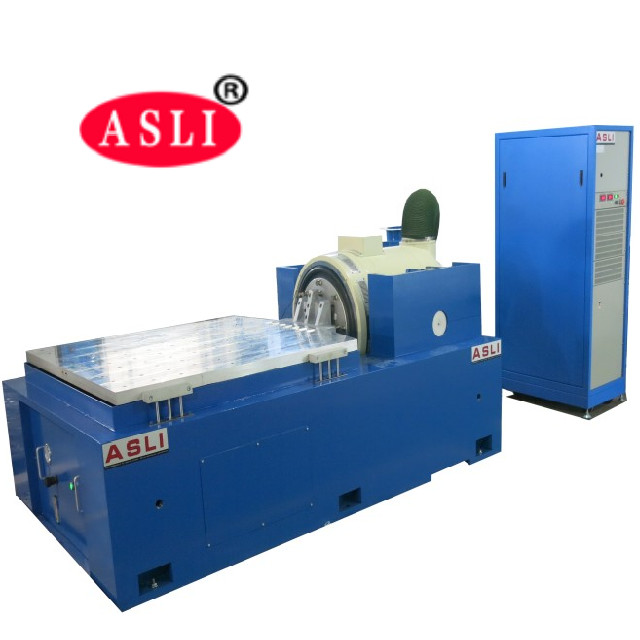

কম্পন পরীক্ষা সিস্টেম প্রধানত পণ্য কম্পন এবং শক পরিবেশ পরীক্ষা, পরিবেশগত চাপ স্ক্রিনিং পরীক্ষা, নির্ভরযোগ্যতা পরীক্ষা জন্য ব্যবহৃত হয়।বৈদ্যুতিন চৌম্বকীয় কম্পন পরীক্ষক সম্পূর্ণরূপে ব্যাটারি সম্পর্কিত পরীক্ষার নকশা মান অনুযায়ী, ব্যাটারির কম্পন পরীক্ষার নির্দিষ্ট অবস্থার অধীনে সিমুলেশন, ব্যাটারি বা ব্যাটারি প্যাকটি নির্ধারিত ফ্রিকোয়েন্সি অনুযায়ী কম্পন টেবিলে সংযুক্ত করা হয়,ব্যাটারি নমুনা কম্পন বরাবর ত্বরণ এবং স্থানচ্যুতি মোড তিনটি পারস্পরিক উল্লম্ব দিক মাপা ব্যাটারি ফুটো করা উচিত নয়, হৃদয় হারান না, না ভাঙা, কোন আগুন এবং বিস্ফোরণ. অ্যাপ্লিকেশন সুযোগ কম্পন পরীক্ষা অত্যন্ত বিস্তৃত, সার্কিট বোর্ড থেকে, ব্যাটারি, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র,গাড়ি এবং গৃহস্থালী যন্ত্রপাতি এবং অন্যান্য শিল্প পণ্য.
প্রধান বৈশিষ্ট্য
* একটি বায়ু-শীতল ইলেক্ট্রো-ডাইনামিক শেকার
* কম্পন নিয়ন্ত্রক এবং পাওয়ার এম্প্লিফায়ারকে অল-ইন-ওয়ান ক্যাবিনেটে গঠন করা হয়েছে
* 2400 নিউটন এর সর্বোচ্চ সাইন থ্রাস্ট অর্জন করা।
* এক্স, ওয়াই, জেড 3 অক্ষ পরীক্ষা
নিয়ন্ত্রণ ফাংশন
* ফিক্সড ফ্রিকোয়েন্সি সিনোসাইডাল কম্পন
* সুইপিং কম্পন * র্যান্ডম কম্পন
* ক্লাসিকাল শক
সাধারণ সিস্টেম অ্যাপ্লিকেশন
* পরিবেশগত পরীক্ষা
* স্ট্রেস স্ক্রিন টেস্ট
* কম্পন পরীক্ষা
ব্যবহারকারীর সুবিধা
* সহজ ইনস্টলেশন ব্যবহারকারী দ্বারা করা যেতে পারে
* ব্যবহারকারীর ইন্টারফেসঃ স্থানীয় মোডের জন্য এলসিডি টাচ স্ক্রিন এবং রিমোটের জন্য পিসি-উইন্ডোজ (ইথারনেট মাধ্যমে)
মোড;
* স্থানীয় মোডঃ দ্রুত একটি পূর্বনির্ধারিত পরীক্ষা শুরু করুন, কয়েক ডজন পরীক্ষার স্পেসিফিকেশন সংরক্ষণ করা যেতে পারে;
* রিমোট মোডঃ পরীক্ষার স্পেসিফিকেশনগুলি মস্টারে সংজ্ঞায়িত করা এবং সংরক্ষণ করা, পরীক্ষার নিয়ন্ত্রণ, পরীক্ষার ডেটা পর্যালোচনা এবং ডকুমেন্টেশন সহ সিস্টেমের সমস্ত ক্রিয়াকলাপ।
| ইলেক্ট্রোম্যাগনেটিক কম্পন জেনারেটরের পরামিতি: | ||||
| সর্বাধিক সাইনস উত্তেজনার শক্তি | ৫০০০ কেজি.ফ পিক | |||
| সবচেয়ে বড় এলোমেলো কম্পন শক্তি | ৫০০০ কিলোগ্রাম | |||
| সবচেয়ে বড় শক কম্পন শক্তি | 10000Kg.f শীর্ষ | |||
| ফ্রিকোয়েন্সি রেঞ্জ | ডিসি ~ ৪০০০ হার্জ | |||
| সর্বাধিক স্থানচ্যুতি | 75mm p-p ((পিক-টু-পিক মান) | |||
| সর্বাধিক গতি | 1.8m/s | |||
| সর্বাধিক ত্বরণ | 100G ((980 m/s2) | |||
| প্রথম রেজোনান্ট ফ্রিকোয়েন্সি | ৩৫০০ হার্জ | |||
| সর্বাধিক লোড | ৭৫০ কেজি | |||
| সঞ্চালিত কয়েল ব্যাসার্ধ (কাজের মেসা ব্যাসার্ধ) | ব্যাস ৪৫০ মিমি | |||
| চলন্ত কয়েল গুণমান | ৫০ কেজি | |||
| সর্বাধিক লোড | ৭৫০ কেজি | |||
| স্ক্রু টেবিল | ১৩ x এম৮ | |||
| চৌম্বকীয় প্রবাহের ফুটো | <১০ গাউস | |||
| মাত্রা | ৮০০ মিমি এক্স ৮০০ মিমি এক্স ৮০০ মিমি ((উল্লম্ব মেশিন) | |||
| ওজন | প্রায় ১৫০০ কেজি | |||
| সার্ভো সিস্টেম | ||||
| ফাংশন | তাপমাত্রা, বায়ু চাপ, স্থানচ্যুতি, ভোল্টেজের ওভার, বর্তমানের ওভার, ইনপুট ভোল্টেজের নিচে, বাহ্যিক ত্রুটি, নিয়ন্ত্রণ পাওয়ার সাপ্লাই, লজিক, সমান ইনপুটের অভাব। | |||
| ডিজিটাল কম্পন নিয়ন্ত্রক | ||||
| হার্ডওয়্যার কনফিগারেশন | 2 চ্যানেল ইনপুট,1 চ্যানেল ইনপুট | |||
| নিয়ন্ত্রণ কম্পিউটার | অরিজিনাল লেনোভো কম্পিউটার, তরল স্ফটিক ডিসপ্লে ((কিবোর্ড/অপটিক্যাল মাউস সহ) | |||
| সফটওয়্যার | চাইনিজ/ইংরেজি অপারেশন, টাইম ডোমেইন এবং ফ্রিকোয়েন্সি ডোমেইন বিশ্লেষণ, সংকেত উৎস, সিনস স্কেপ ফ্রিকোয়েন্সি বিশ্লেষণ ইত্যাদি।সঞ্চয়, পরীক্ষার পরামিতি এবং ফাংশন বিশ্লেষণ সেট আপ করুন। | |||
| অপারেটিং সিস্টেম | উইন্ডোজ ২০০০/ এক্সপি | |||
| ত্বরণ সেন্সর B&W |
ফ্রিকোয়েন্সি ডোমেইনঃ ₹2000Hz সংবেদনশীলতাঃ50mv/g তাপমাত্রা পরিসীমাঃ-২৪-২৫০°সি |
|||
| বৈদ্যুতিক চাহিদা | ||||
| বৈদ্যুতিক উৎস | ৩ ফেজ, ৩৮০ ভোল্ট / ৫০ হার্জ | |||
