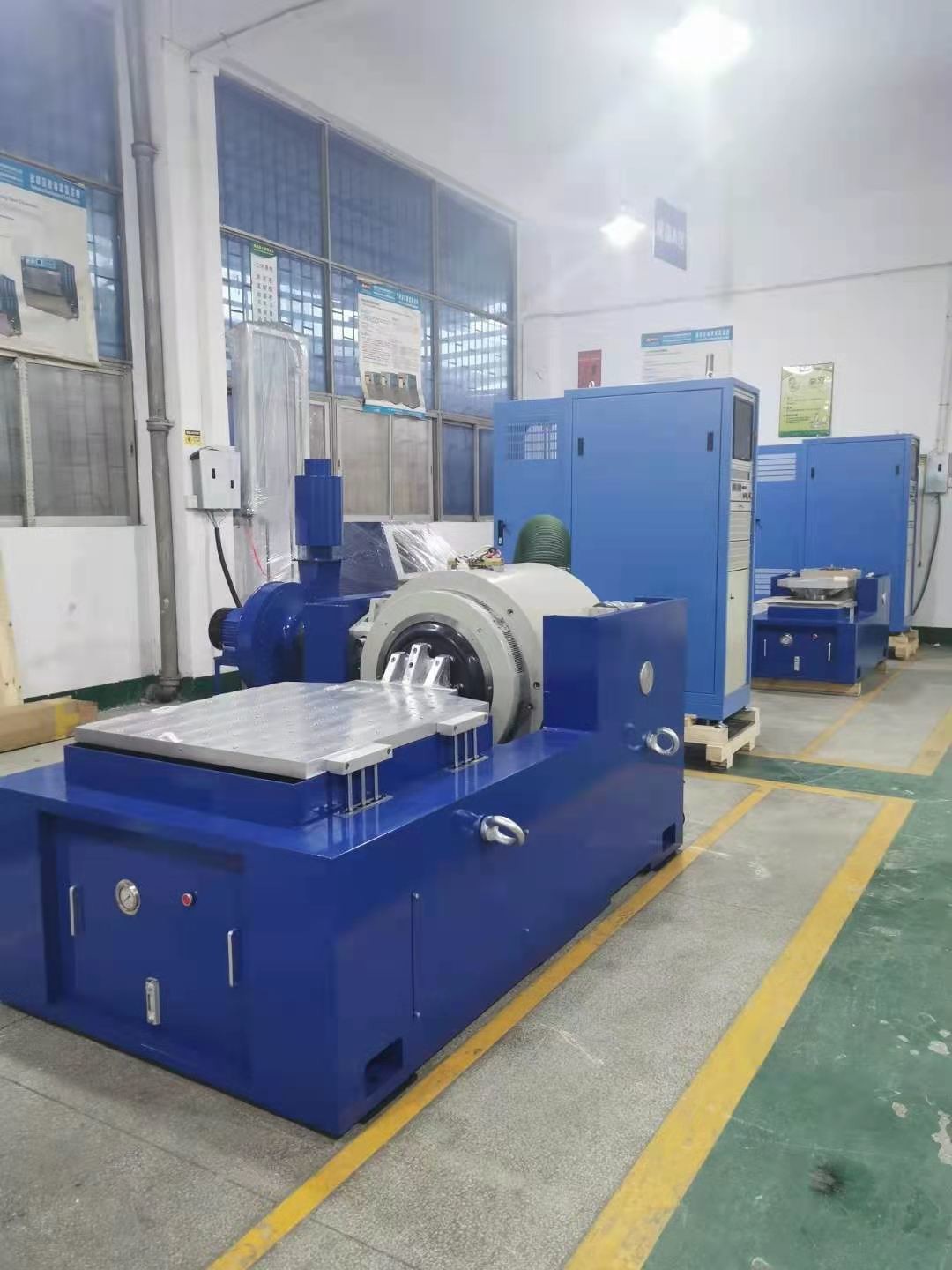

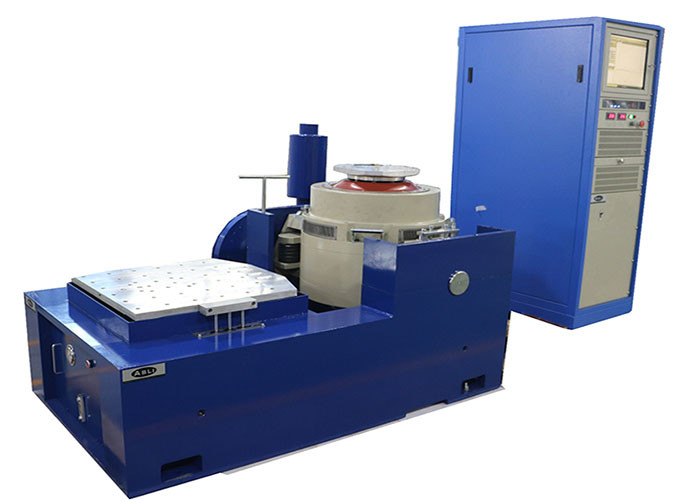

EC60068 উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক শেকার ভাইব্রেশন শেকার সিস্টেম
ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার সিস্টেম র্যান্ডম সাইন এবং শক ফাংশন
ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার সিস্টেম র্যান্ডম সাইন এবং শক ফাংশনপ্রতিরক্ষা, বিমান চলাচল, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, অটোমোবাইল, হোম অ্যাপ্লায়েন্স এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। এই ধরনের সরঞ্জামগুলি প্রাথমিক ত্রুটিগুলি আবিষ্কার, প্রকৃত কাজের অবস্থা এবং কাঠামোর শক্তি পরীক্ষা করার জন্য ব্যবহৃত হয়, পণ্যের প্রয়োগ ব্যাপক, প্রয়োগের প্রস্থ সুস্পষ্ট, পরীক্ষার প্রভাব উল্লেখযোগ্য এবং নির্ভরযোগ্য। সাইন ওয়েভ, এফএম, স্ক্যান, প্রোগ্রামযোগ্য, ফ্রিকোয়েন্সি মাল্টিপ্লায়ার, লগারিদম, সর্বাধিক ত্বরণ, বিস্তার মডুলেশন, সময় নিয়ন্ত্রণ, সম্পূর্ণ ফাংশন কম্পিউটার নিয়ন্ত্রণ, সাধারণ নির্দিষ্ট ত্বরণ/নির্দিষ্ট বিস্তার। সরঞ্জামগুলি একটানা ব্যর্থতা পরীক্ষার মাধ্যমে 3 মাস ধরে চলে, স্থিতিশীল কর্মক্ষমতা, নির্ভরযোগ্য গুণমান।
| শেকারের স্পেসিফিকেশন | ||
| পিক সাইন (Pk) | 5000Kg.f পিক (50KN) | |
| র্যান্ডম (RMS) | 5000Kg.f r.ms (50KN) | |
| শক (Pk) | 10000Kg.f পিক (100KN) @6ms | |
| ব্যবহারযোগ্য ফ্রিকোয়েন্সি | 1～2500Hz | |
| সর্বোচ্চ স্থানচ্যুতি (p-p) | 100mm (4 ইঞ্চি), 76mm (3 ইঞ্চি) অবিচ্ছিন্ন | |
| সর্বোচ্চ বেগ | 2m/s | |
| সর্বোচ্চ ত্বরণ | সাইন: 100g (980 m/s2), র্যান্ডম 62g(600 m/s2) | |
| উলম্ব লোড সমর্থন | 500 কেজি | |
|
বডি সাসপেনশন প্রাকৃতিক ফ্রিকোয়েন্সি (থ্রাস্ট অক্ষ) |
2.5 Hz এর কম | |
| আর্মেচার ব্যাস | Ф440 মিমি | |
| আর্মেচার ওজন | 59 কেজি | |
|
মৌলিক অনুরণন ফ্রিকোয়েন্সি (বেয়ার টেবিল) |
2,400 Hz (নম.) +/- 5% | |
|
লোড অ্যাটাচমেন্ট পয়েন্ট (স্ট্যান্ডার্ড) |
16 স্টেইনলেস স্টীল M10 সন্নিবেশ | |
| স্ট্রে ফ্লাক্স ঘনত্ব | ＜10 গাউস | |
| শেকারের মাত্রা | 1670mmL×1150mmD×1300mmH | |
| শেকারের ওজন | প্রায় 4600 কেজি | |
| সংকুচিত বাতাসের প্রয়োজনীয়তা | 0.6 Mpa | |
আরও স্পেসিফিকেশন
| নাম | ল্যাব পরীক্ষার জন্য অটোমোবাইল ব্যাটারি EN50604 IEC62133 UN38.3 ভাইব্রেশন টেস্ট বেঞ্চ | ||||||||
| মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড ত্বরণ (m/s2) | রেটেড গতি(m/s) | রেটেড স্থানচ্যুতি (p-p)মিমি | সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েলের মাত্রা (মিমি) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
