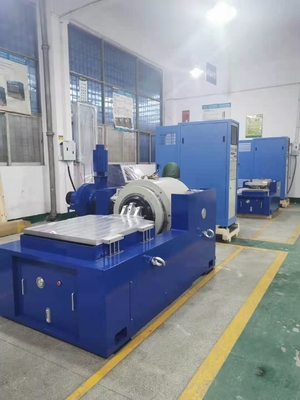

PCB বোর্ড 3000kg.F 2.0m/S কম্পন টেবিল টেস্ট সরঞ্জাম ল্যাব টেস্টিং মেশিন

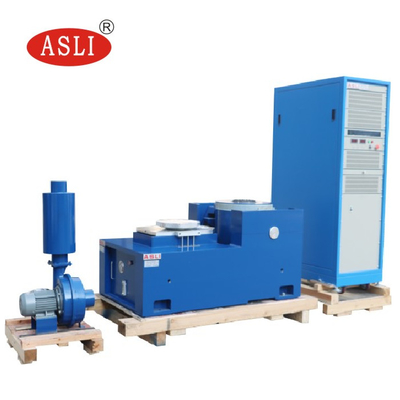

ইলেক্ট্রো-ডাইনামিক কম্পন পরীক্ষার সিস্টেম
বৈদ্যুতিন চৌম্বকীয় কম্পন টেবিল ব্যাপকভাবে প্রতিরক্ষা, বিমান, এয়ারস্পেস, যোগাযোগ, ইলেকট্রনিক্স, অটোমোবাইল, হোম অ্যাপ্লায়েন্স এবং অন্যান্য শিল্পে ব্যবহৃত হয়।এই ধরণের সরঞ্জামগুলি প্রাথমিক ত্রুটিগুলি সনাক্ত করতে ব্যবহৃত হয়, প্রকৃত কাজের অবস্থা এবং কাঠামোর শক্তি পরীক্ষা অনুকরণ, পণ্য অ্যাপ্লিকেশন বিস্তৃত, অ্যাপ্লিকেশন প্রস্থ স্পষ্ট, পরীক্ষা প্রভাব অসাধারণ এবং নির্ভরযোগ্য।,সুইপ, প্রোগ্রামযোগ্য, ফ্রিকোয়েন্সি মাল্টিপ্লাইয়ার, লগারিদম, সর্বোচ্চ ত্বরণ, ব্যাপ্তি মডুলেশন, সময় নিয়ন্ত্রণ, পূর্ণ ফাংশন কম্পিউটার নিয়ন্ত্রণ, সহজ স্থির ত্বরণ/স্থির ব্যাপ্তি।৩ মাসের পরীক্ষার পর পরপর ব্যর্থতার কারণে যন্ত্রপাতি, স্থিতিশীল পারফরম্যান্স, নির্ভরযোগ্য গুণমান।
পারফরম্যান্স ডেটা শীট

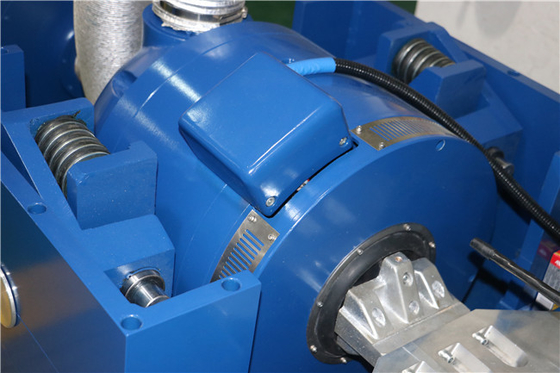

| শেকার (ES-30) | ||
| সাইনস ফোর্স (পিক) | 30kN | |
| শক ফোর্স (পিক) | ৬০ কেএন | |
| ফ্রিকোয়েন্সি রেঞ্জ | 5~2,600 হার্জ | |
| স্থানচ্যুতি (নিরবচ্ছিন্ন) | ১০০ মিমি | |
| সর্বোচ্চ গতি | 1.8 মিটার/s | |
| সর্বাধিক ত্বরণ | 75জি | |
| রক্ষাকবচ ব্যাসার্ধ | ৪৪৫ মিমি | |
| 1stঅর্ডার রেজোনেন্ট ফ্রিকোয়েন্সি | 2,400 হার্জ | |
| অনুমোদিত অদ্ভুত মুহূর্ত | >৫০০ এনএক্সএম | |
| রক্ষণাবেক্ষণের ওজন | ৪০ কেজি | |
| HE/ST স্ক্রু মাত্রা | এম১0(মেট্রিক) | |
| অক্ষীয় কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি | <৩ হার্জ | |
| ম্যাক্স.পিআয়লোড | ৫০০ কেজি | |
| চৌম্বকীয় প্রবাহের ফুটো | ≤১ মিটার টন | |
| মাত্রা (L×W×H, প্যাকিং ছাড়াই) | 1,330x860x1,250 মিমি | |
| ওজন (প্যাকিং ছাড়াই) | 2৫০০ কেজি | |
| ইনস্টলেশন | রাবার ম্যাট (অ্যাঙ্কর বোল্ট প্রয়োজন) | |
| পাওয়ার এম্প্লিফায়ার | ||
| এম্প্লিফায়ার আউটপুট | 30 কেভিএ | |
| এসএনআর | >৬৫ ডিবি | |
| নামমাত্র আউটপুট ভোল্টেজ | ১২০ ভিআরএম | |
| এম্প্লিফায়ার দক্ষতা | >90% | |
| মাত্রা (L×W×H, প্যাকিং ছাড়াই) | 800x900x2,100 মিমি | |
| ওজন (প্যাকিং ছাড়াই) | ৫০০ কেজি | |

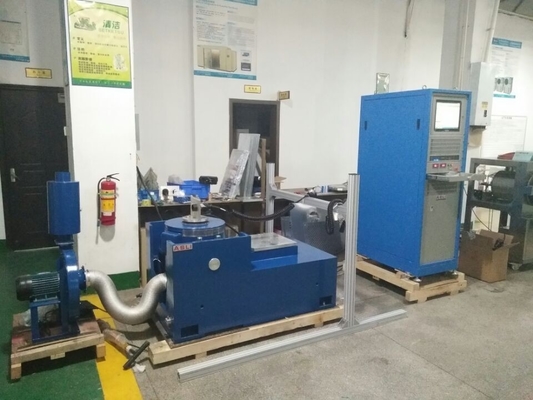

| ব্লাভার (মডেল#)PBL-ডব্লিউ3০) | ||
| বায়ু ভলিউম | 0.46m3/s | |
| শক্তি | 7.5 কিলোওয়াট | |
| বায়ু নলের ব্যাসার্ধ | 200 মিমি | |
| বায়ু চাপ | 8.8kPa | |
| ইনস্টলেশন | সিলিংয়ের সাথে সংযুক্ত হতে সক্ষম (দুটি 90 ডিগ্রি বাঁক পর্যন্ত), সর্বোচ্চ 20 ′′ চালান | |

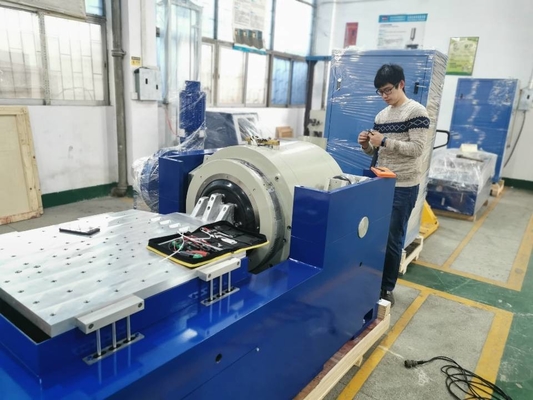

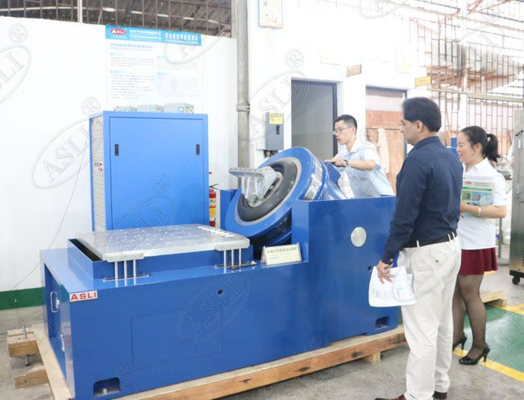

| অনুভূমিক স্লিপ টেবিল | ||
| মাত্রা | ৬০০x৬০০ মিমি | |
| বেধ | ৪৫ মিমি | |
| ঘনত্বআমিঅনুকরণ | 2,000 হার্জ | |
| কার্যকরmগাধা | ৫৪ কেজি | |
|
নোটঃ 1উচ্চ চাপের তেল-ফিল্মের ভারবহন উন্নত অভিন্নতার জন্য ব্যবহৃত হয়। |
||
| কম্পনকন্ট্রোলার এবংঅ্যাক্সিলেরোমিটার | ||
| কম্পন নিয়ন্ত্রক | কম্পন নিয়ন্ত্রকসাইন, র্যান্ডম, শক এবং স্ব-ক্যালিব্রেশন দিয়ে। | |
| অ্যাক্সিলেরোমিটার | 100mV/g, পরিসীমাঃ 50g, ওয়ার্কিং ফ্রিকোয়েন্সিঃ 1-10kHz, ওজনঃ 11 গ্রাম, 10 ফুট কম শব্দ তারের সঙ্গে | |
| অন্যান্য সমর্থিত ফাংশন/অ্যাক্সেসরিজ | ||
| পরিবেশগত চেম্বার | সমর্থিত | |
| মোবাইল ডিভাইস | কাস্টমাইজযোগ্য | |
| আইসোলেশন বোর্ড | কাস্টমাইজযোগ্য | |
| ফিক্সচার | কাস্টমাইজযোগ্য | |
| সিস্টেমের কাজের পরিবেশ | ||
| তাপমাত্রা পরিসীমা | ০-৪০°সি | |
| আর্দ্রতা পরিসীমা | 0~৯০%, কোন ঘনীভবন নেই | |
| শক্তির প্রয়োজনীয়তা | 380V/3ph/5০ হার্জ,40কেভিএ | |
| কম্প্রেসড এয়ার চাপ | 0.6 এমপিএ | |
স্পেসিফিকেশন
| নাম | অটোমোবাইল ব্যাটারি EN50604 IEC62133 UN38.3 ল্যাবরেটরি পরীক্ষার জন্য কম্পন পরীক্ষার বেঞ্চ | ||||||||
| মডেল | নামমাত্র সাইনস ফোর্স (এন) | নামমাত্র র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | নামমাত্র ত্বরণ (m/s2) | নামমাত্র গতি ((m/s) | নামমাত্র স্থানচ্যুতি (পি-পি) মিমি | সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল (কেজি) | মুভিং কয়েল এর মাত্রা (মিমি) |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
